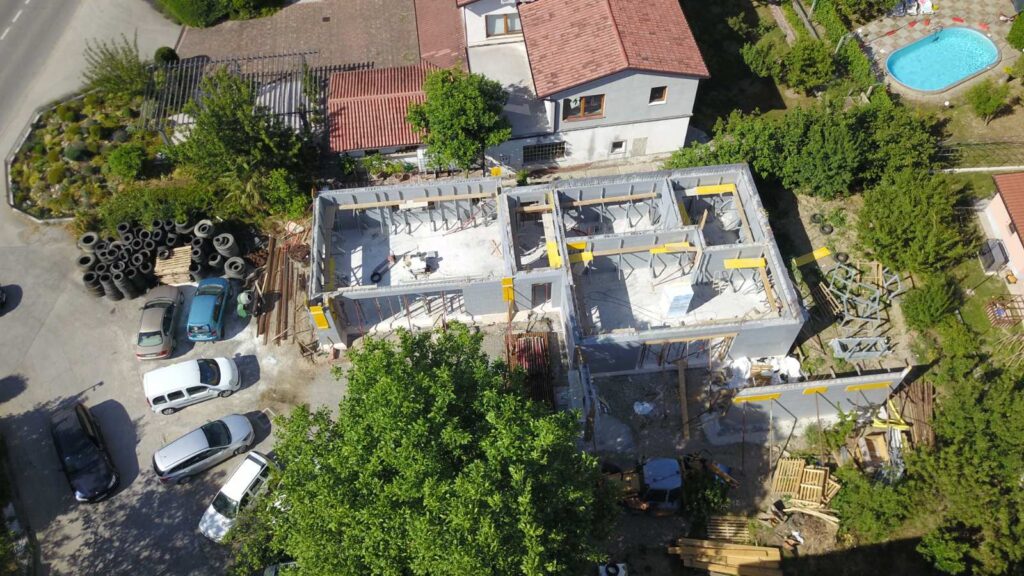

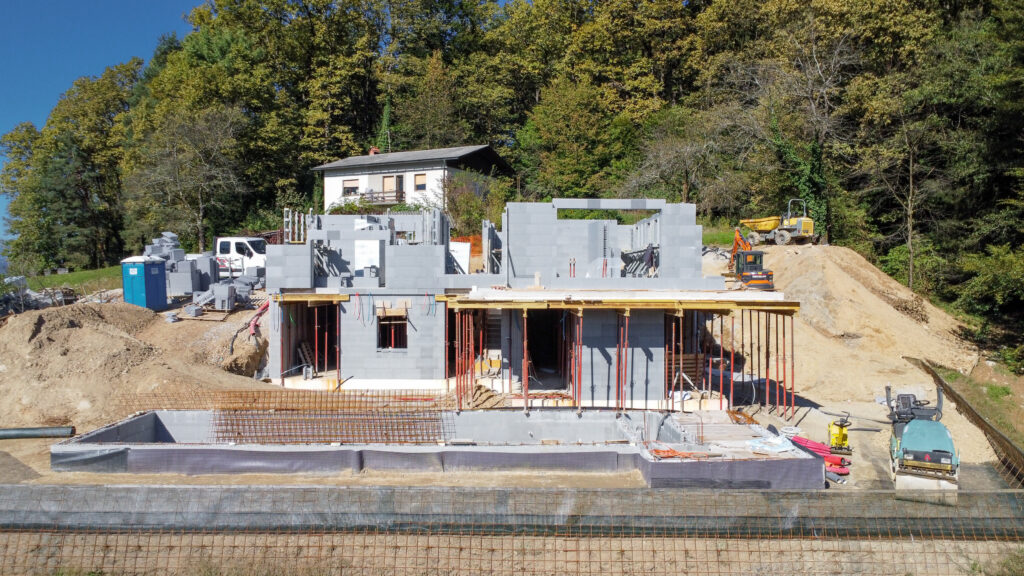

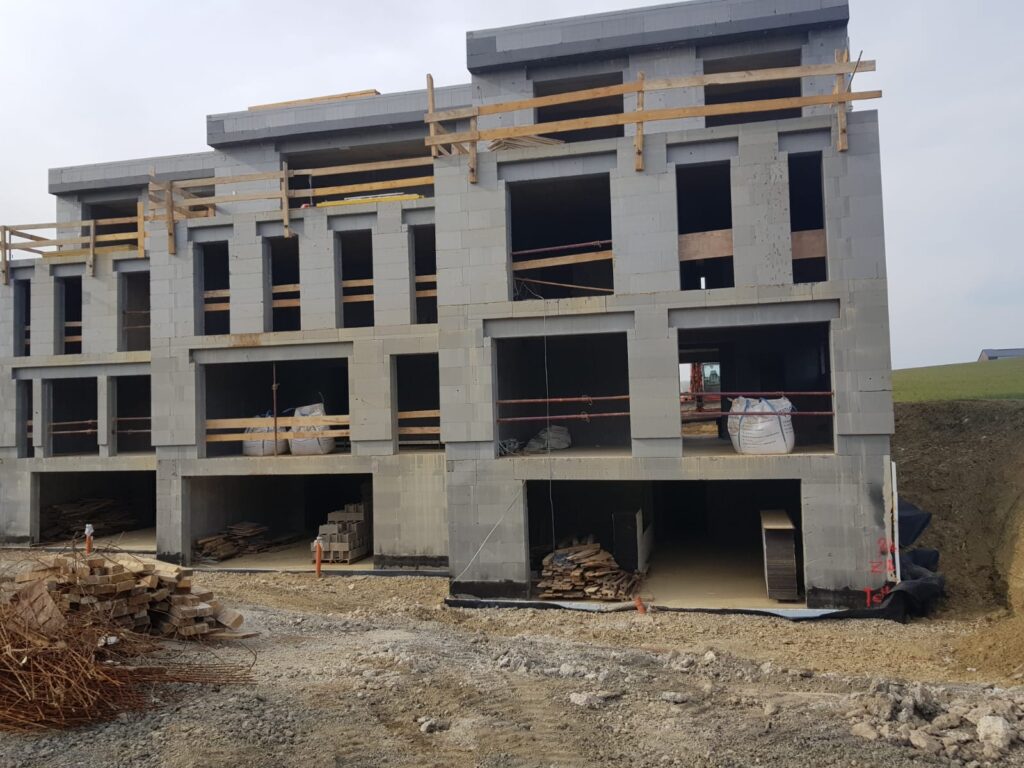

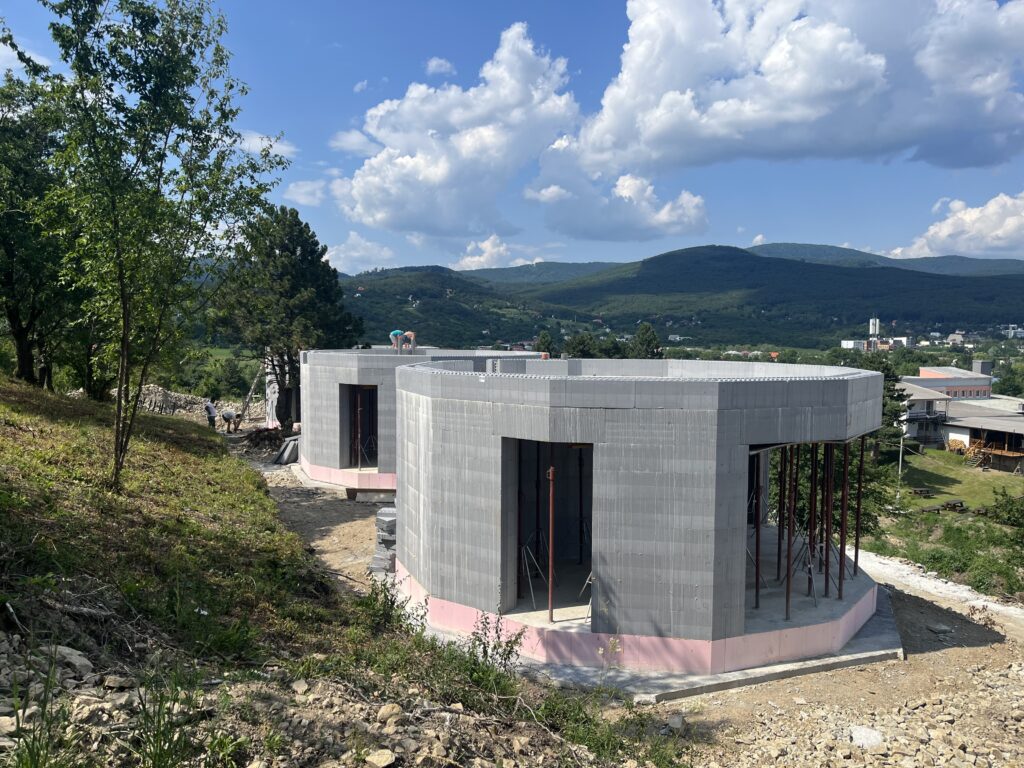

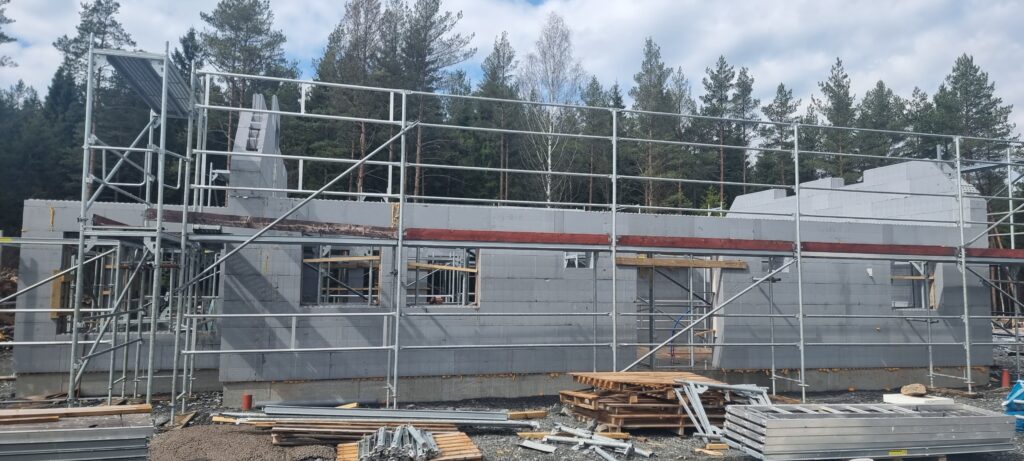

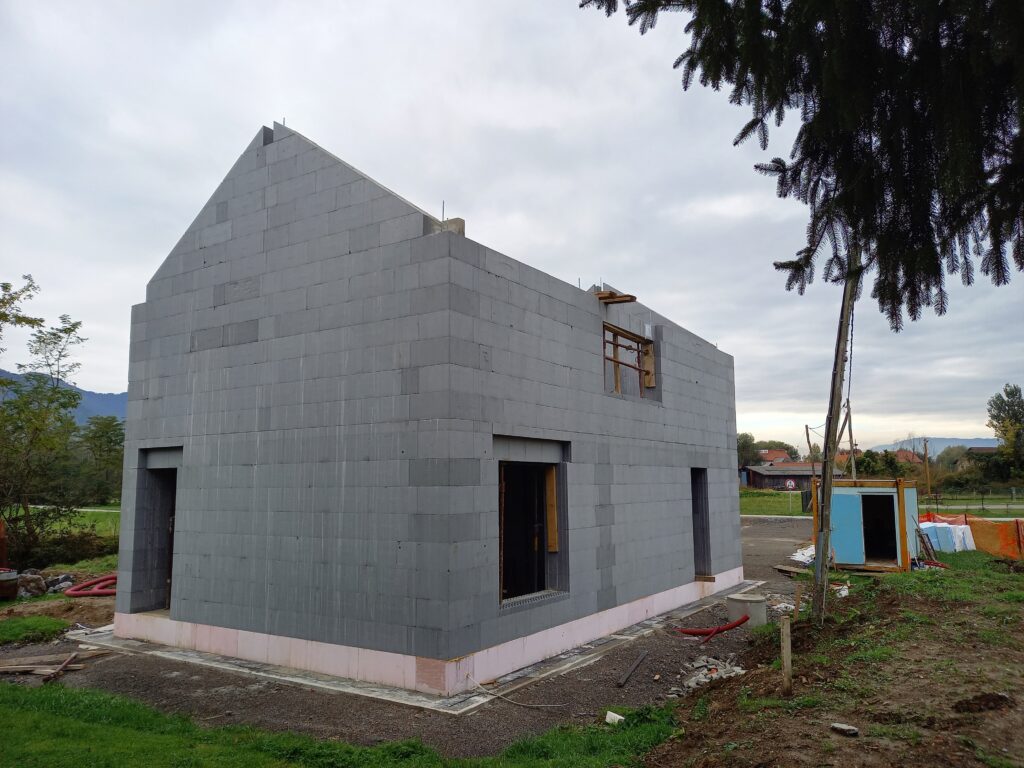

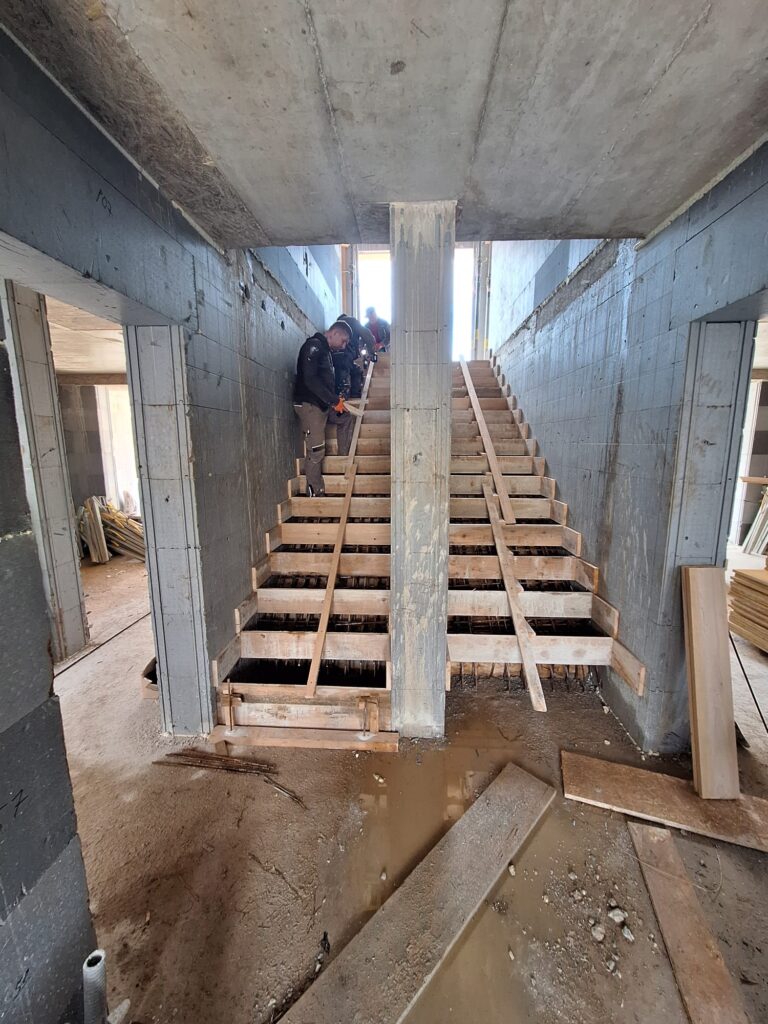

JUBHome WALL sistem za gradnjo sten s toplotnoizolativnimi opažnimi elementi

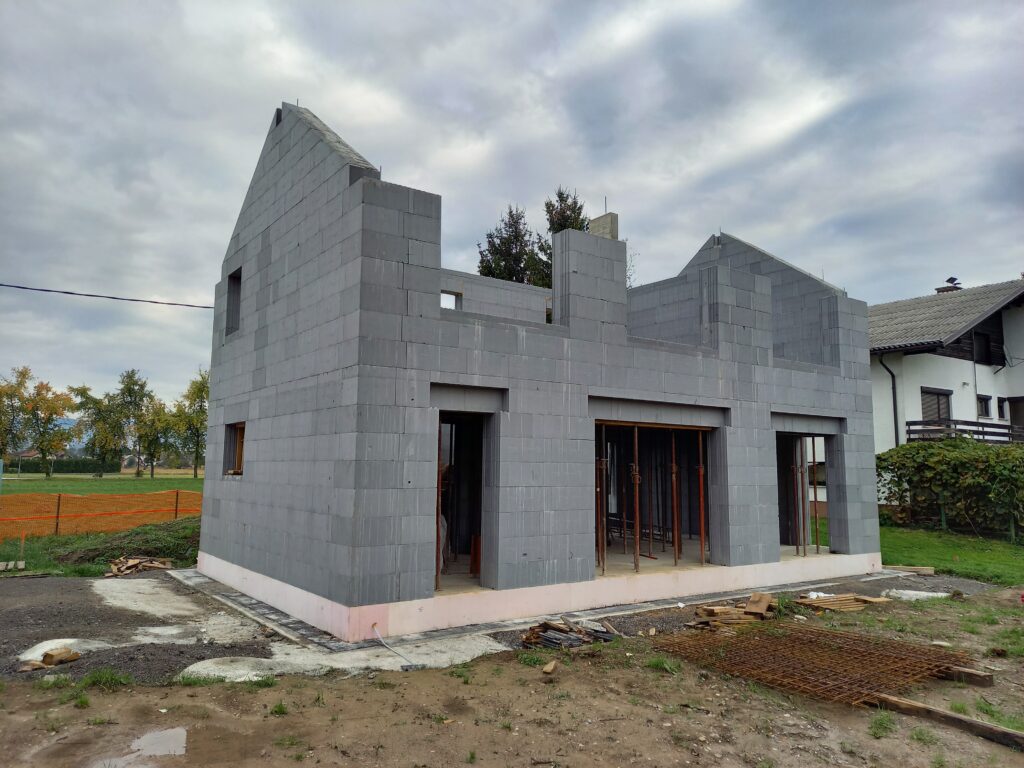

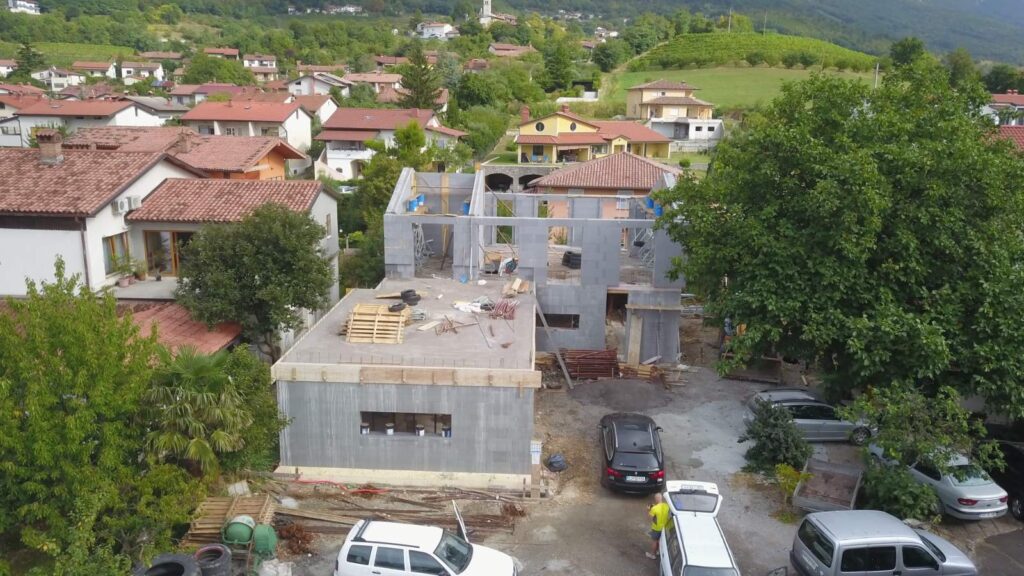

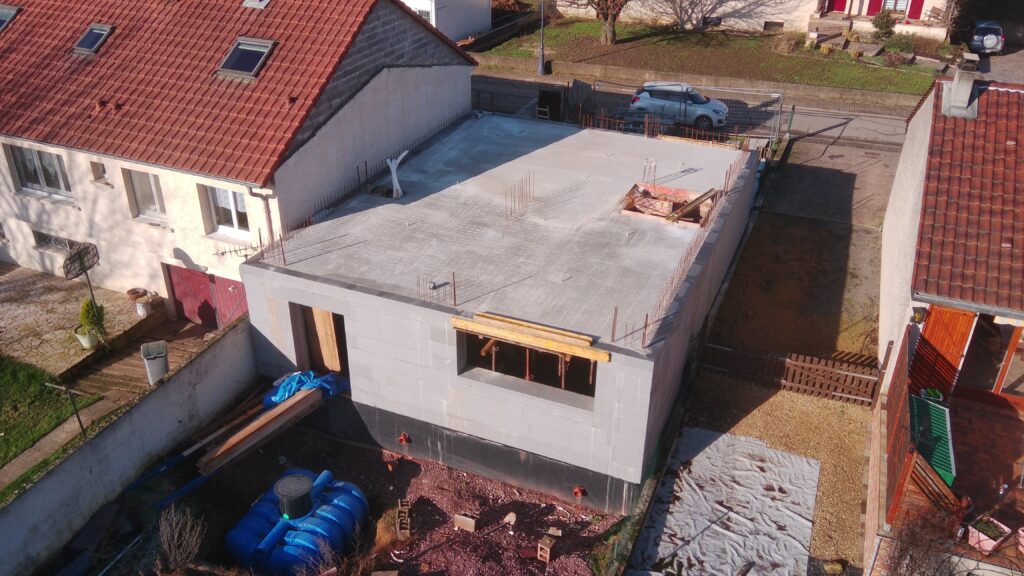

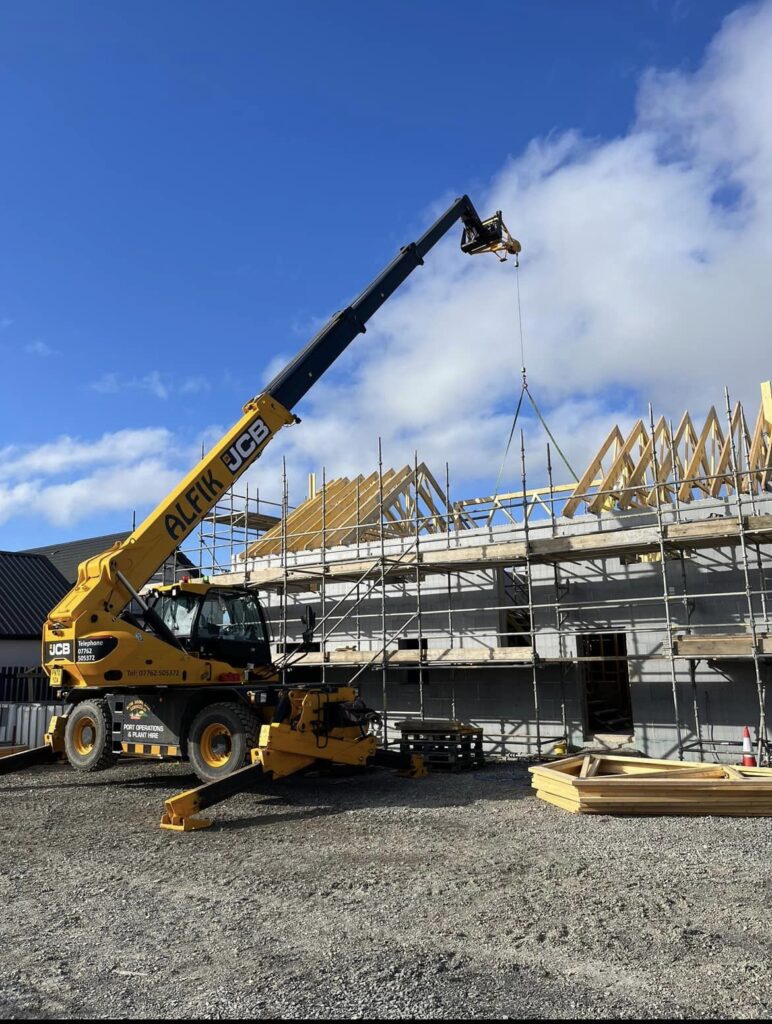

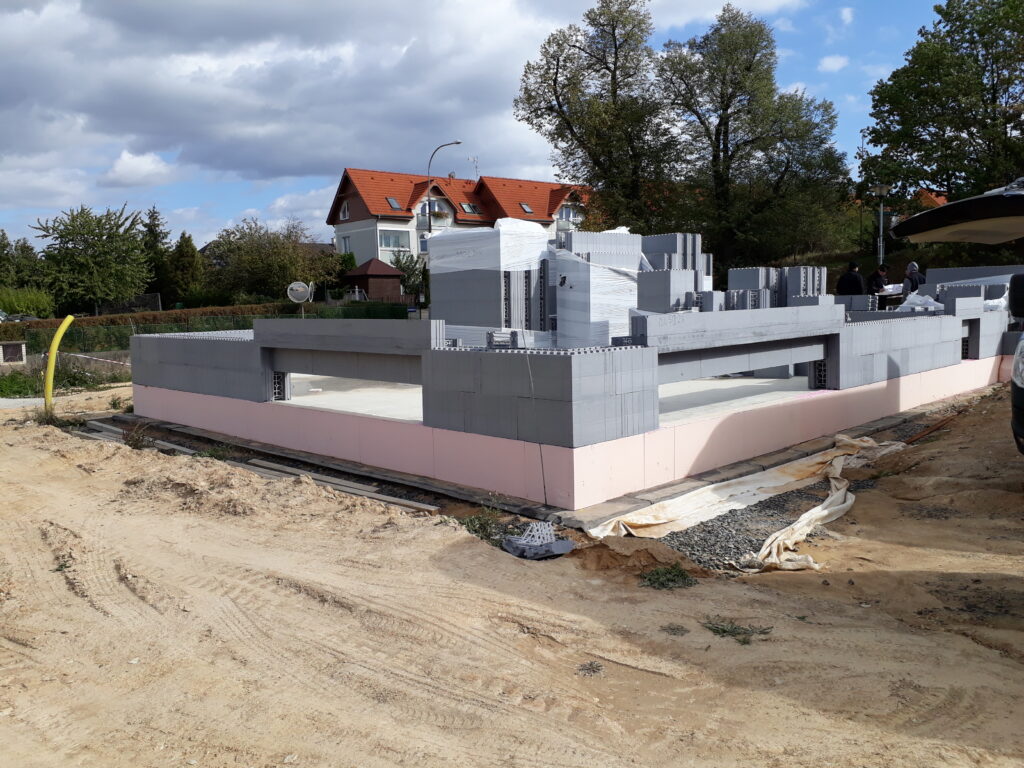

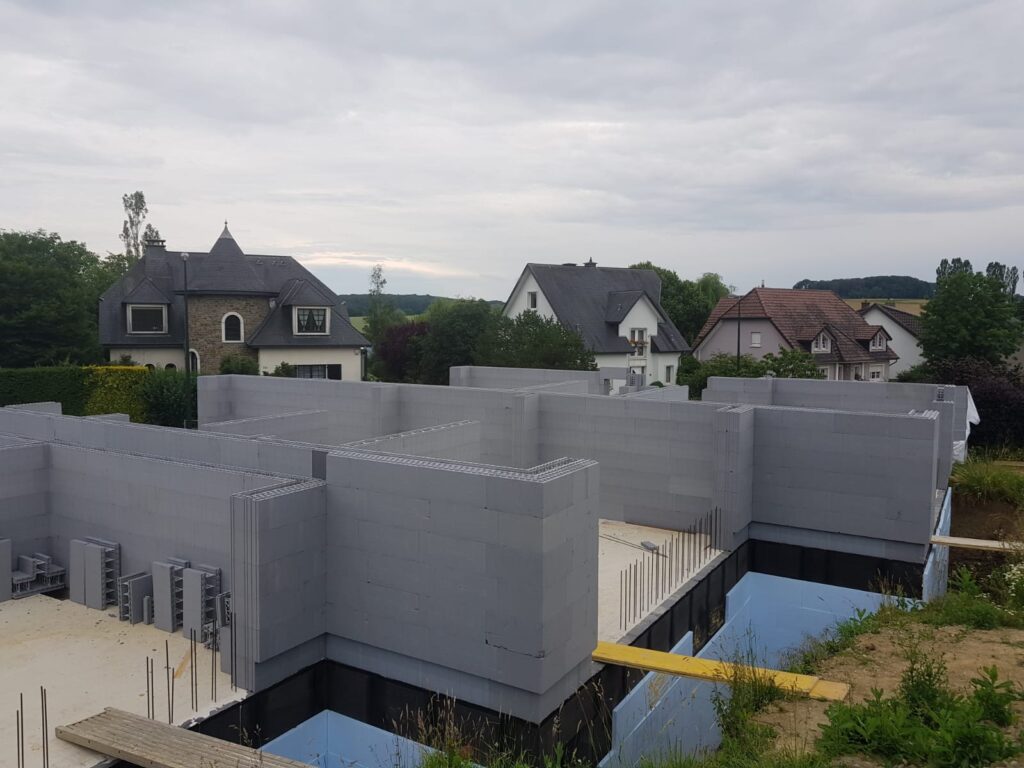

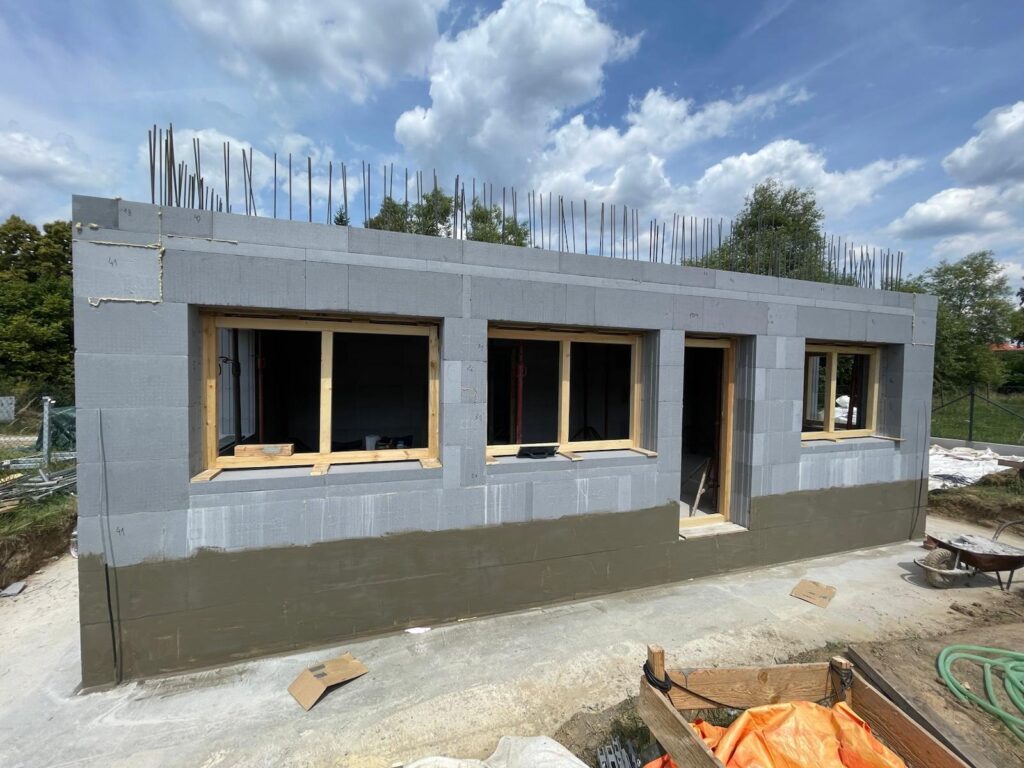

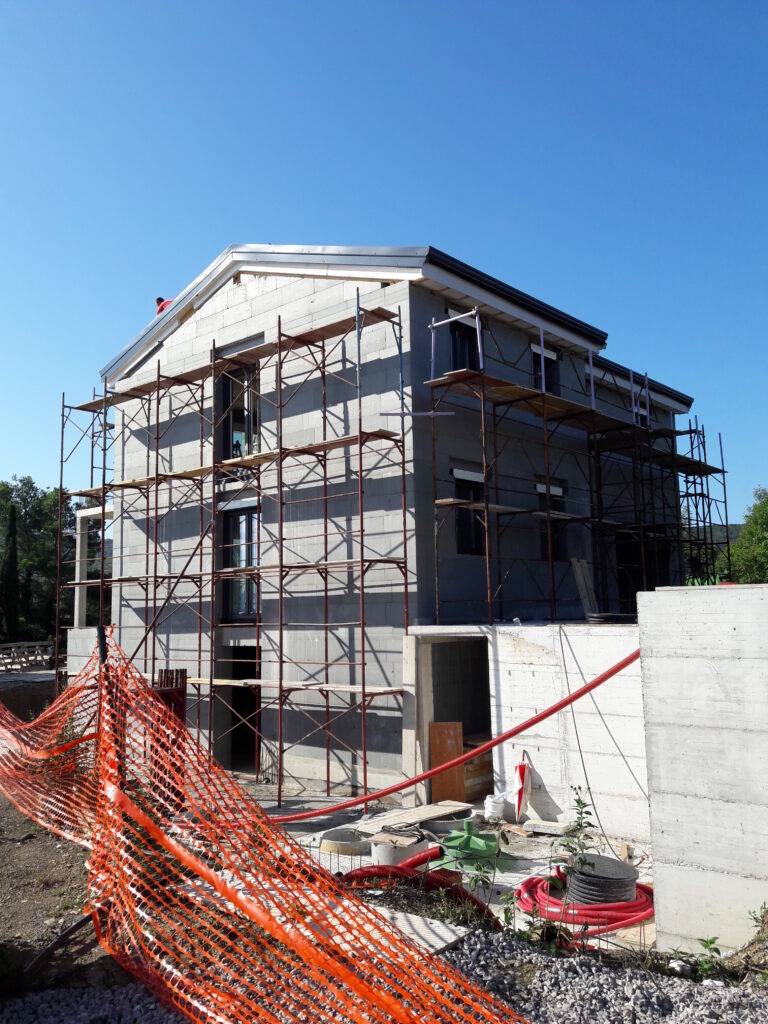

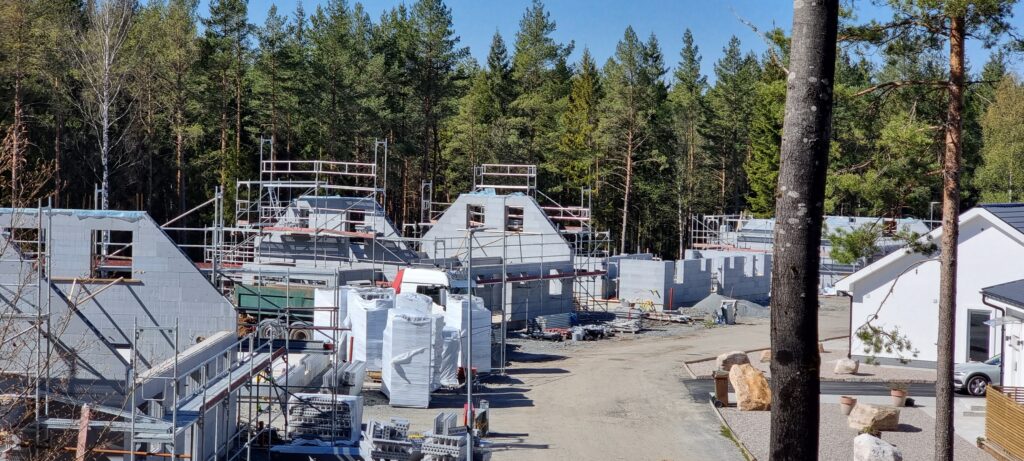

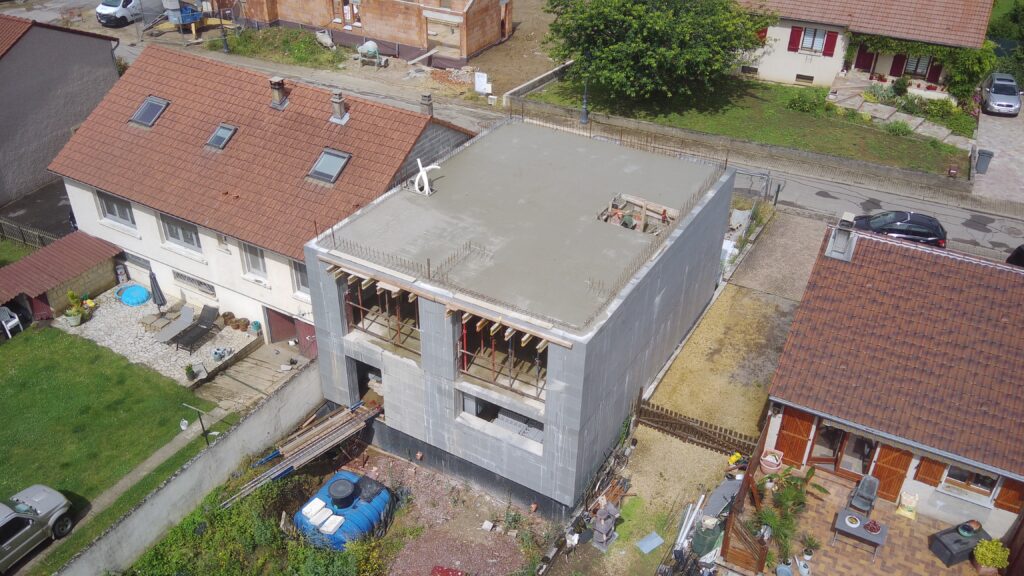

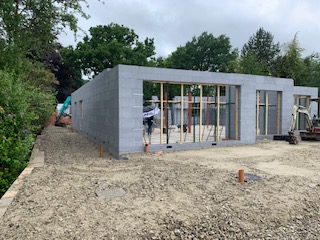

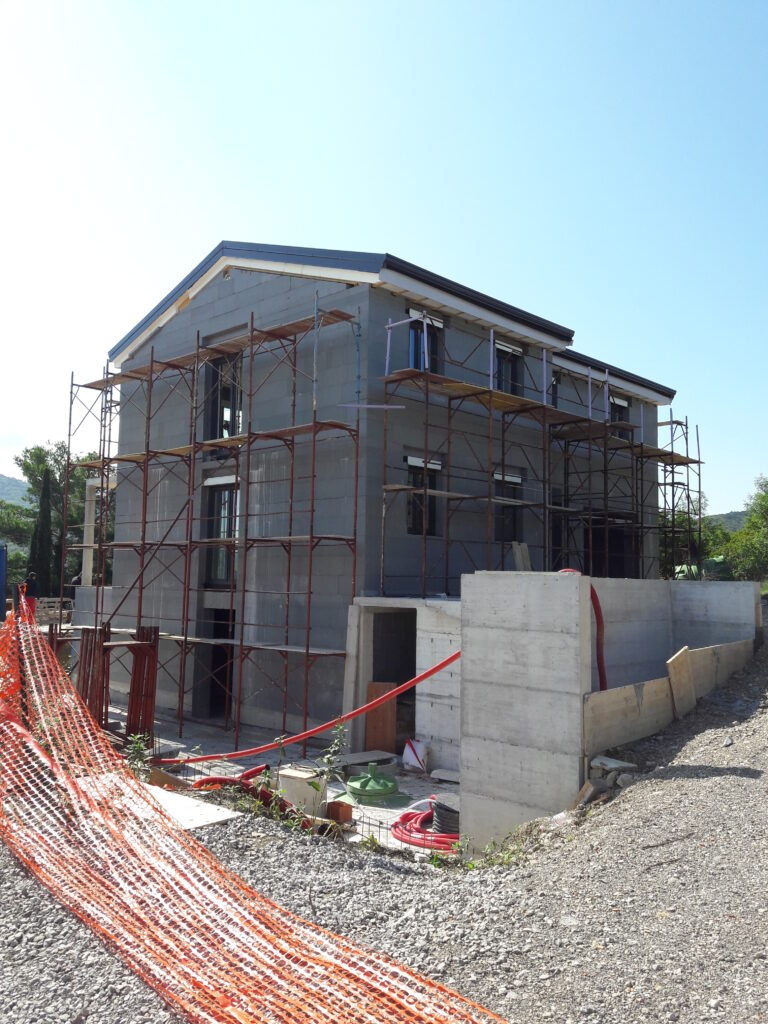

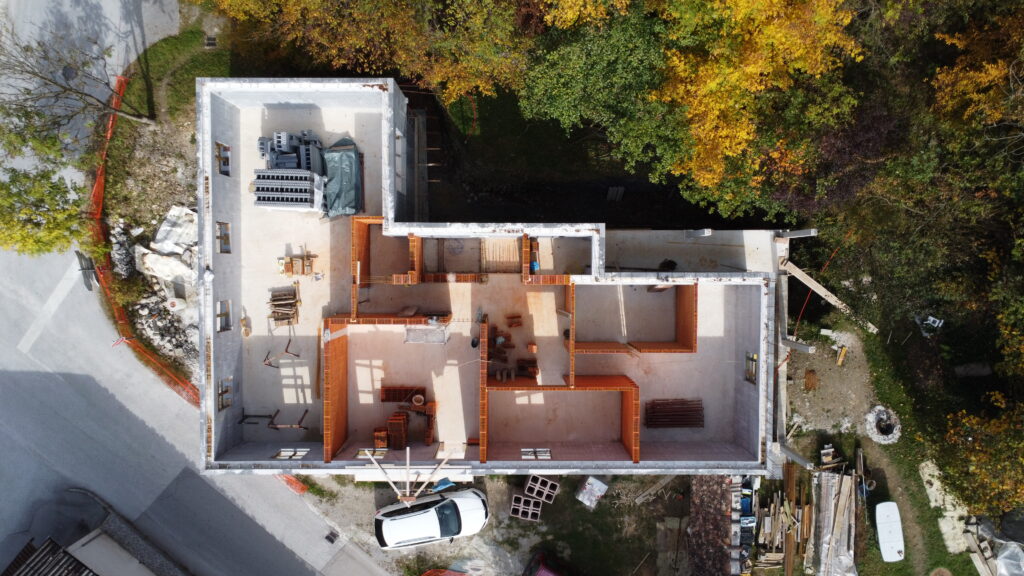

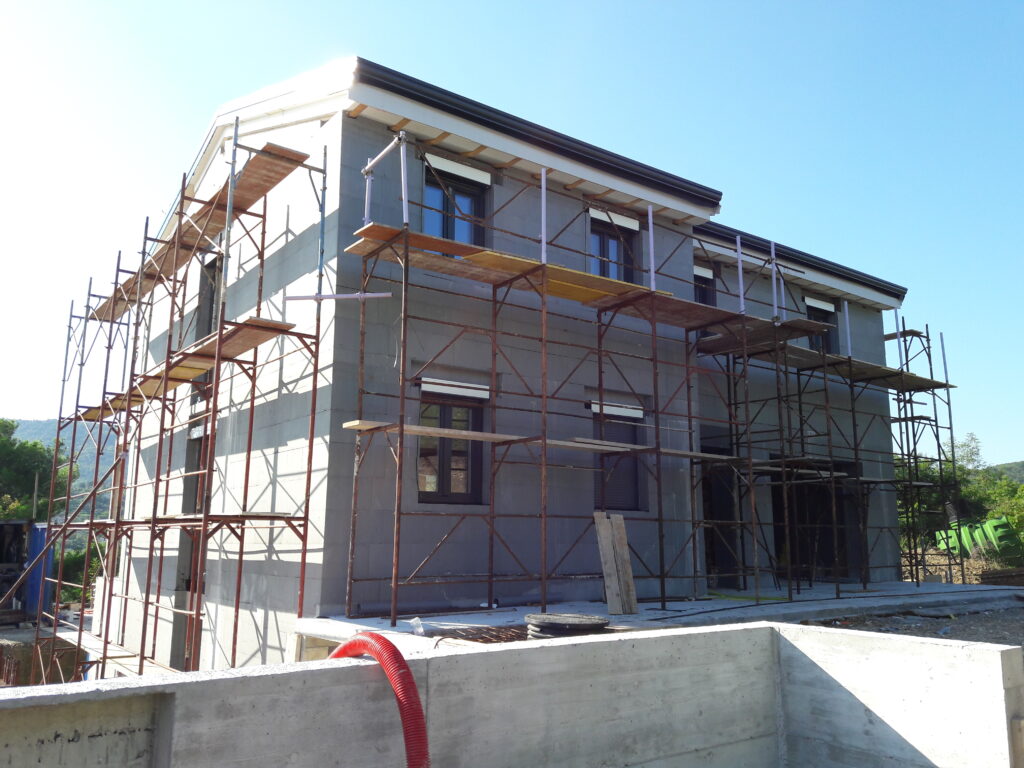

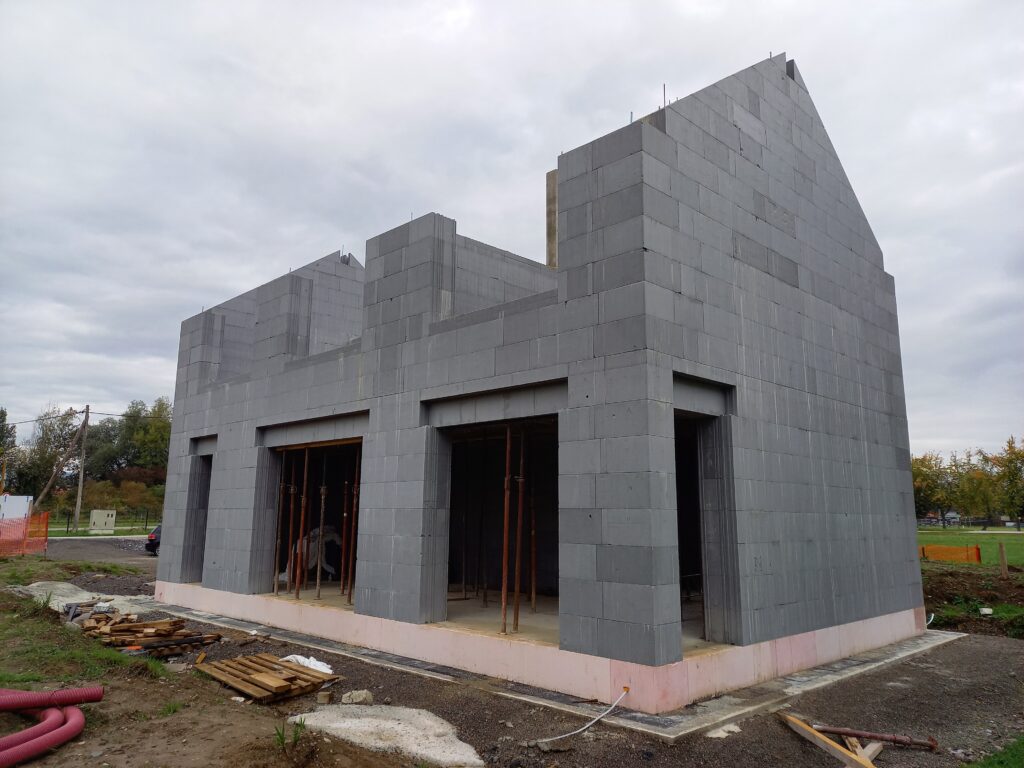

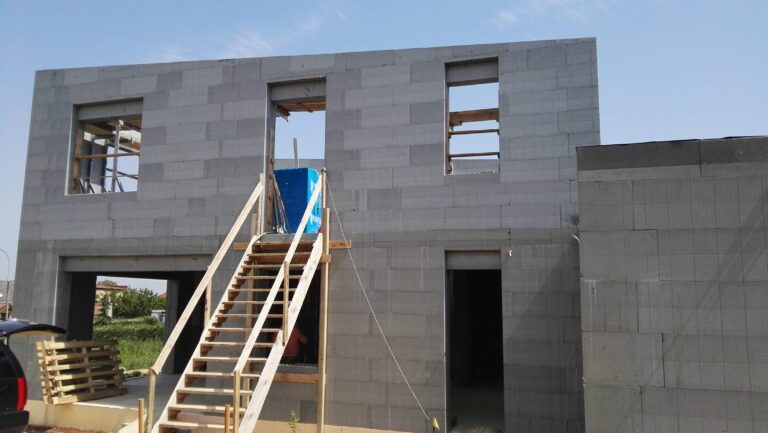

JUBHome WALL je ICF* sistem opažnih elementov iz grafitnega ekspandiranega polistirena ter je rezultat lastnega razvoja in proizvajan v Sloveniji. Namensko je razvit in testiran za uporabo na potresno ogroženih območjih.

JUBHome WALL elementi na gradbišče prispejo s sestavnim načrtom in točno prilagojeni na vaš objekt, kar nam omogoča uporaba BIM** tehnologij. S pomočjo sestavnega načrta elemente zlahka sestavite v objekt po principu »lego kock«.

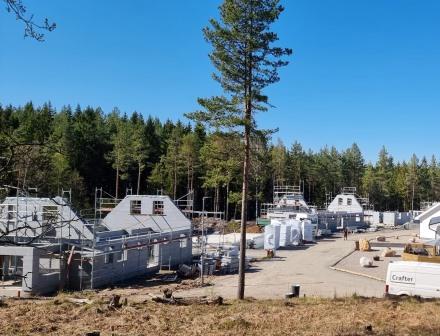

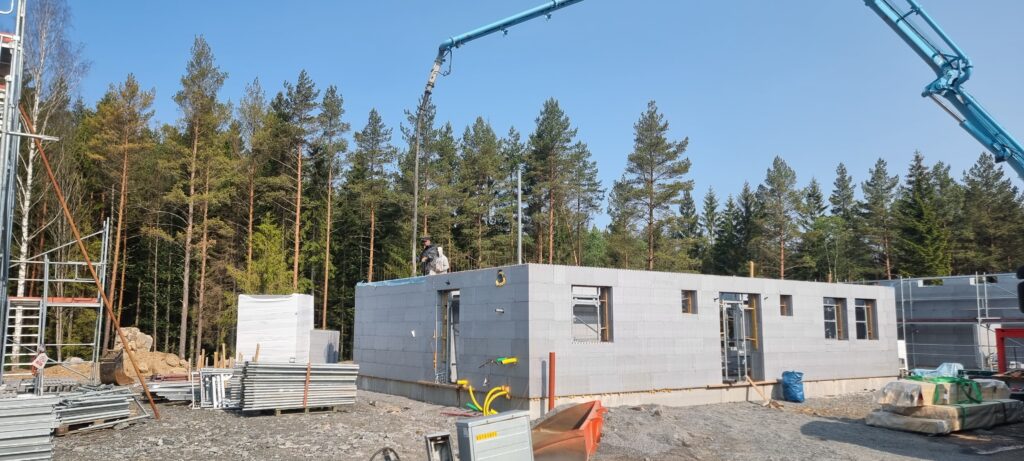

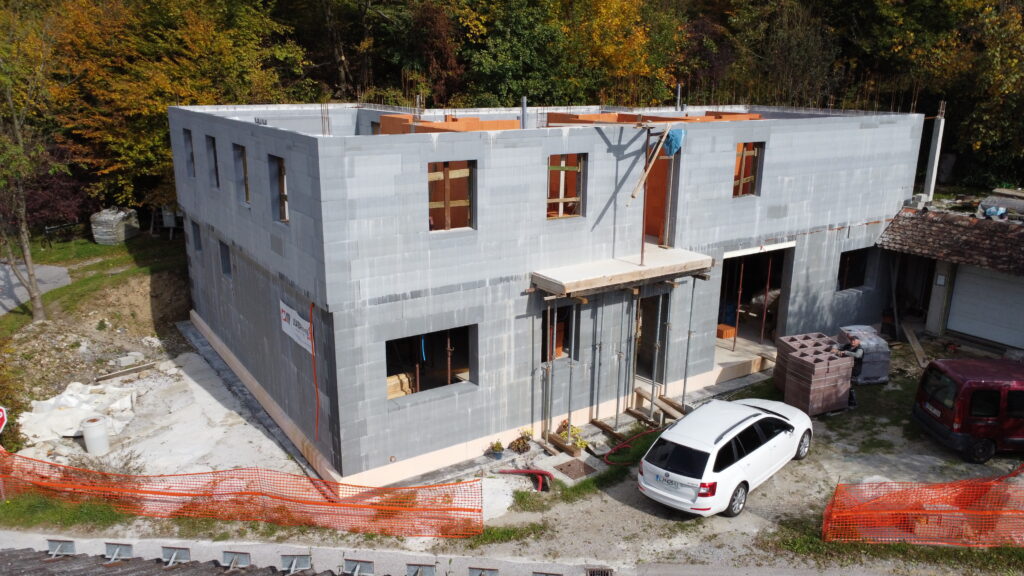

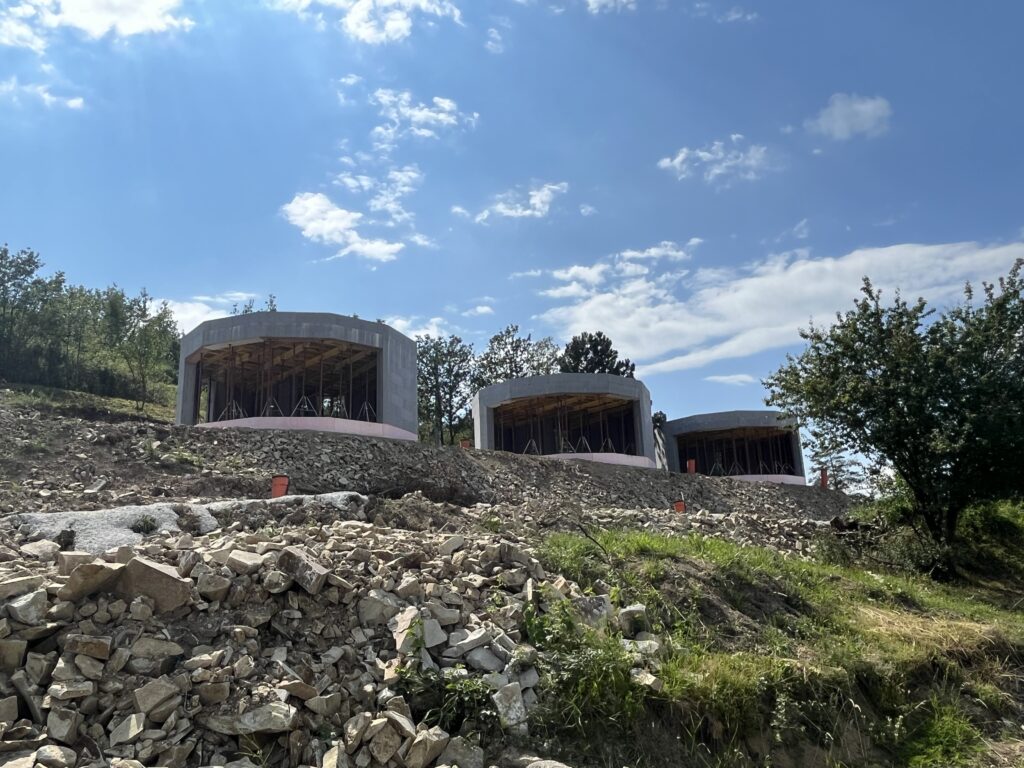

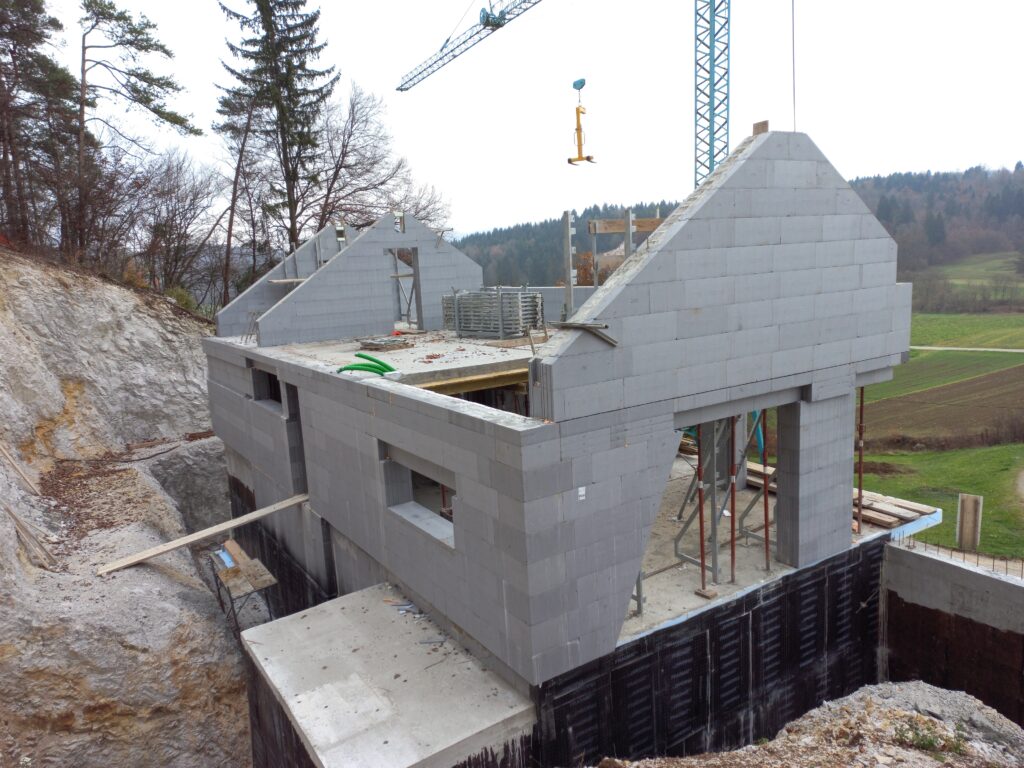

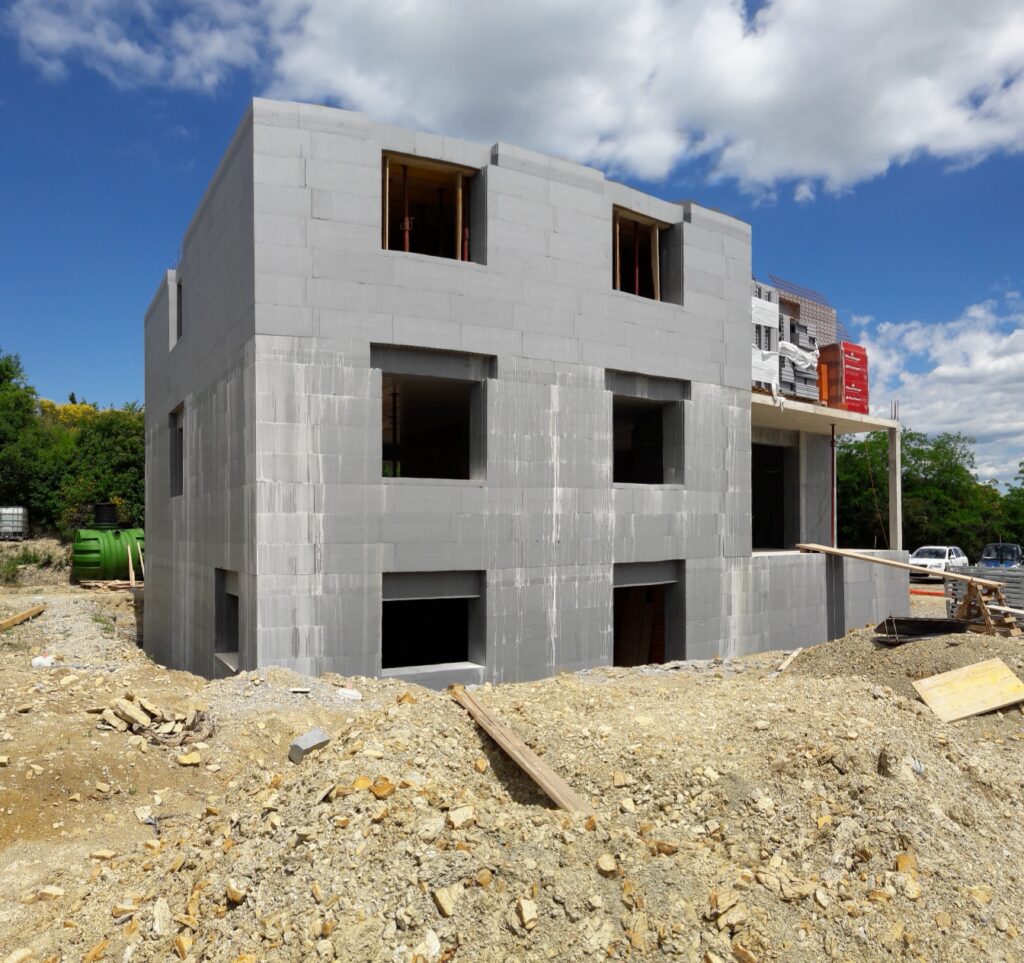

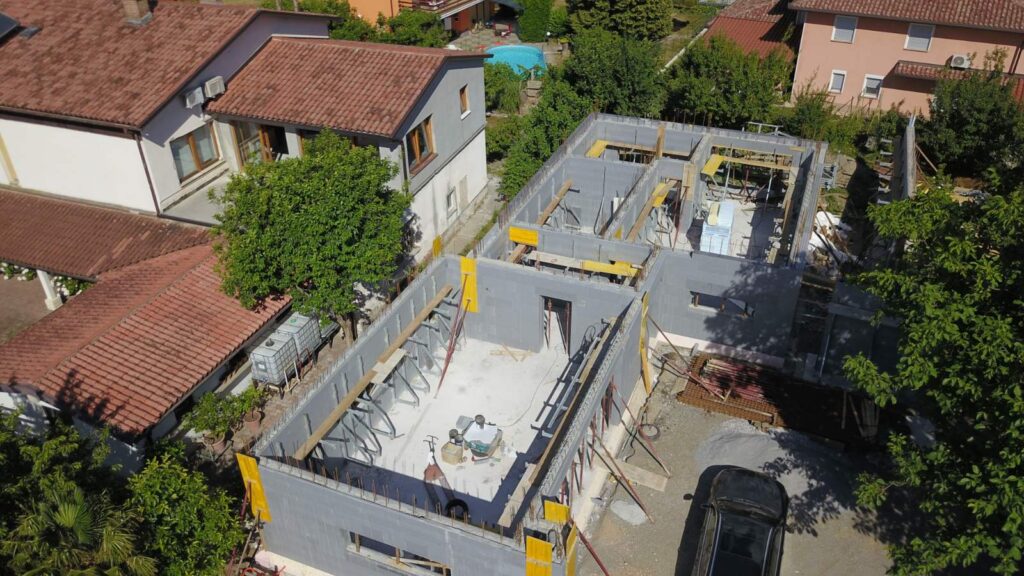

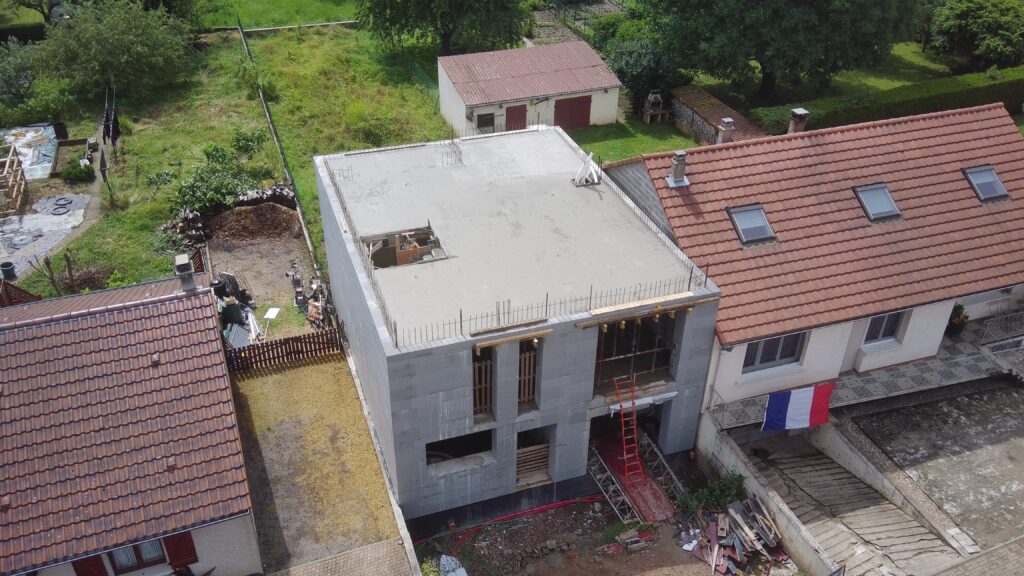

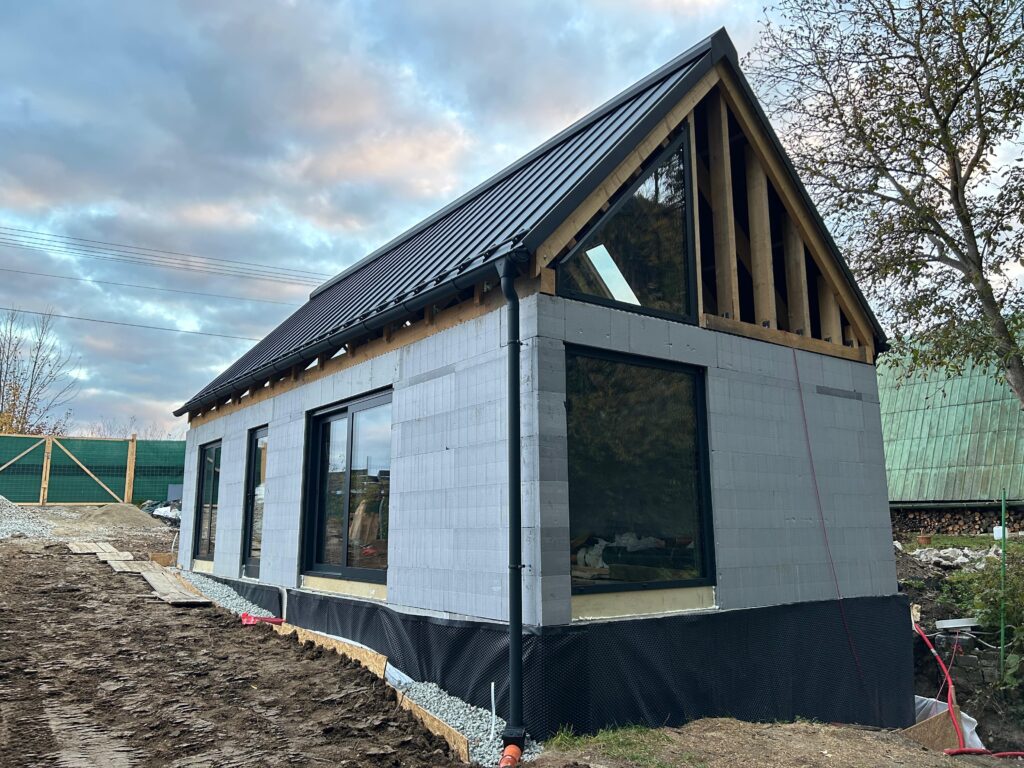

ICF sistemi so v svetu dobro uveljavljeni tam, kjer sta hkrati potrebna velika hitrost in kvaliteta gradnje energijsko učinkovitih (in pasivnih) stavb, ki so bolj odporne na ekstremne vremenske pojave in naravne nesreče.

*ICF – Insulated Concrete Form oz. votli toplotnoizolativni opažni elementi
**BIM – Building Information Modeling

Naziv	Debelina JUBHome elementa (mm)	Sloji (mm) EPS + AB + EPS	Skupna debelina izolacije (mm)	λ (W/mK)	U stene* (W/m2K)
WALL 300	300	75 + 150 + 75	150	0,031	0,204
WALL 390	390	75 + 150 + 165	240	0,031	0,130
WALL 465	465	75 + 150 + 240	315	0,031	0,099

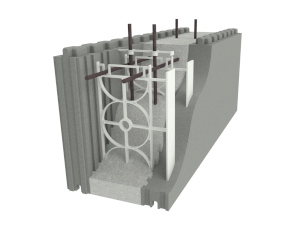

3D model JUBHome WALL 300 "zidaka", z vgrajeno armaturo in zalitim betonom — WALL 300

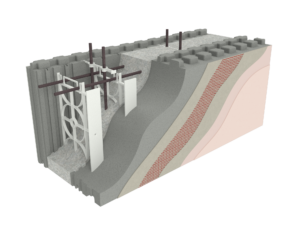

3D model JUBHome WALL 390 "zidaka", z vgrajeno armaturo in zalitim betonom — WALL 390

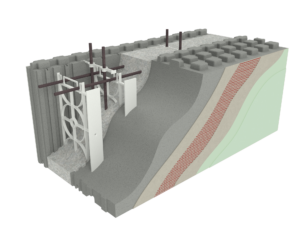

3D model JUBHome WALL 465 "zidaka", z vgrajeno armaturo in zalitim betonom — WALL 465

Prenesite promocijski material

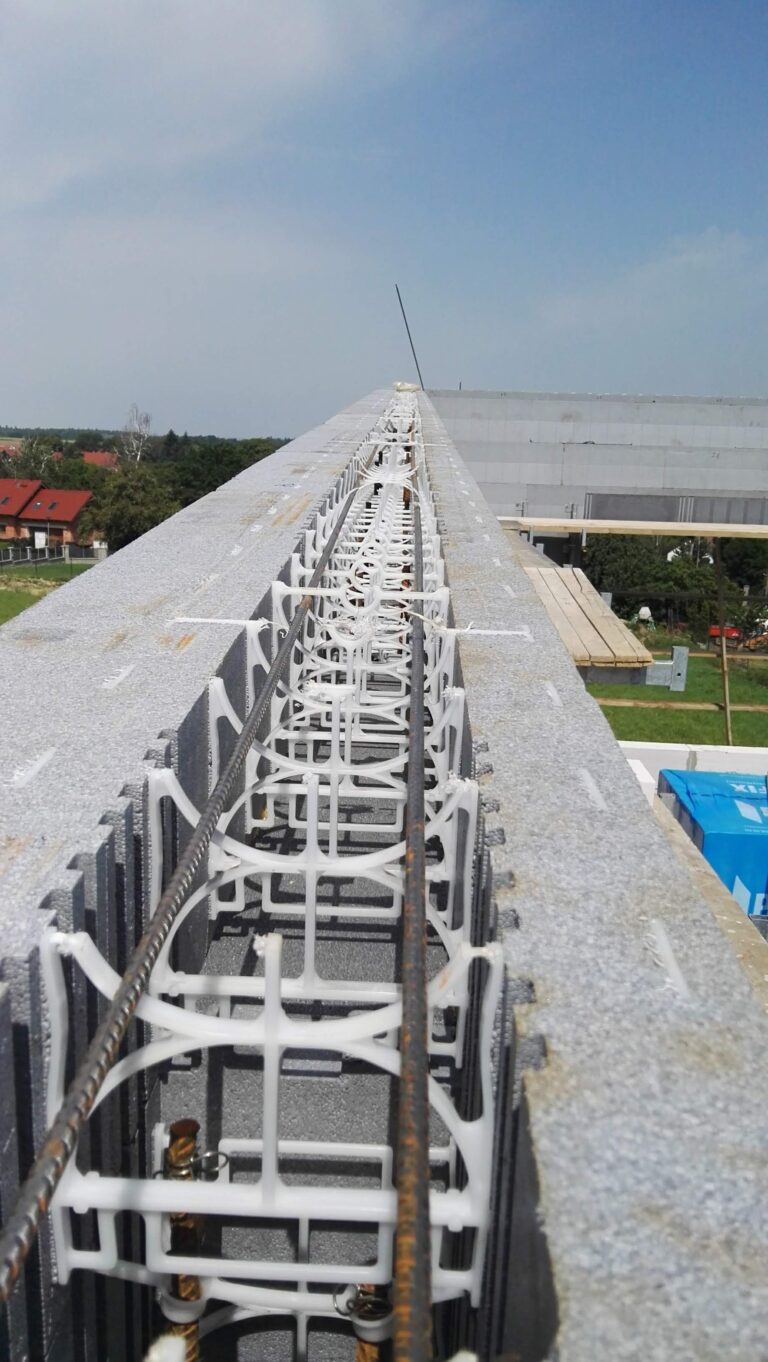

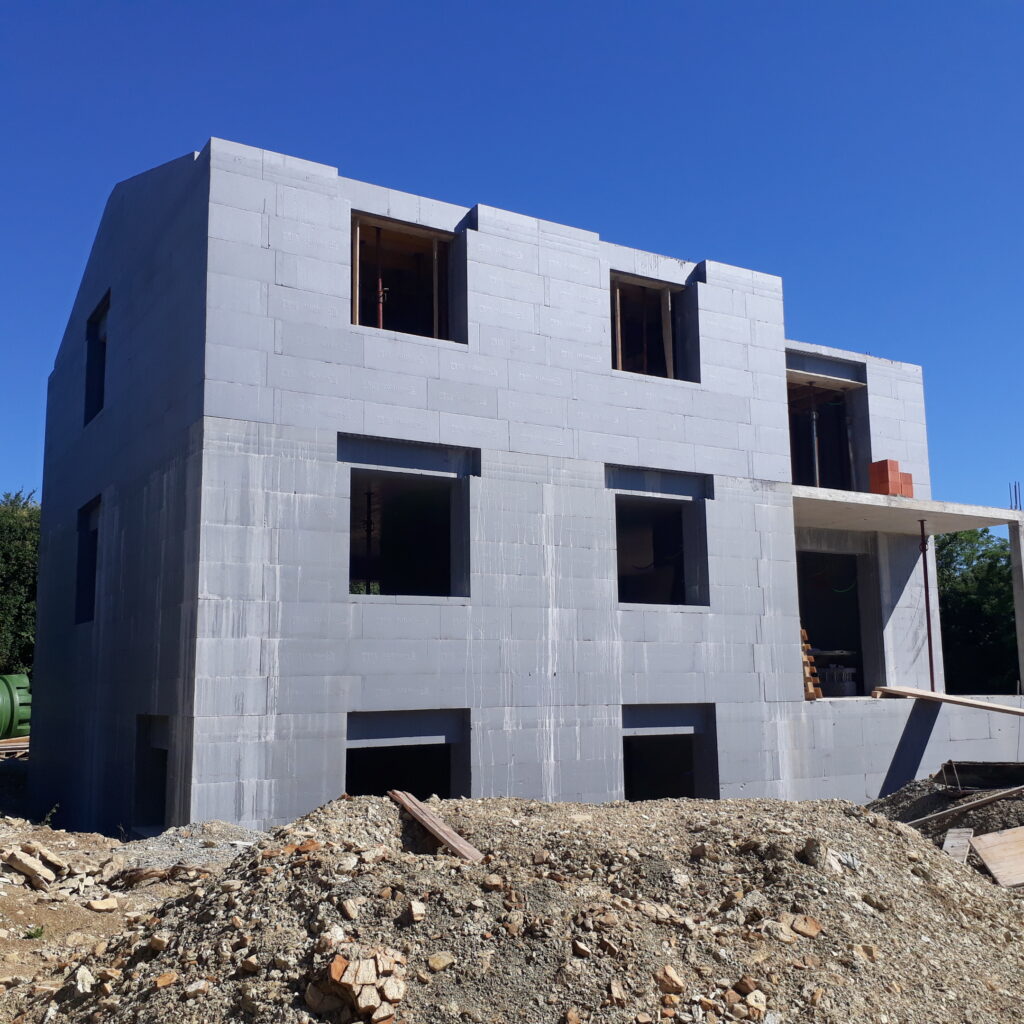

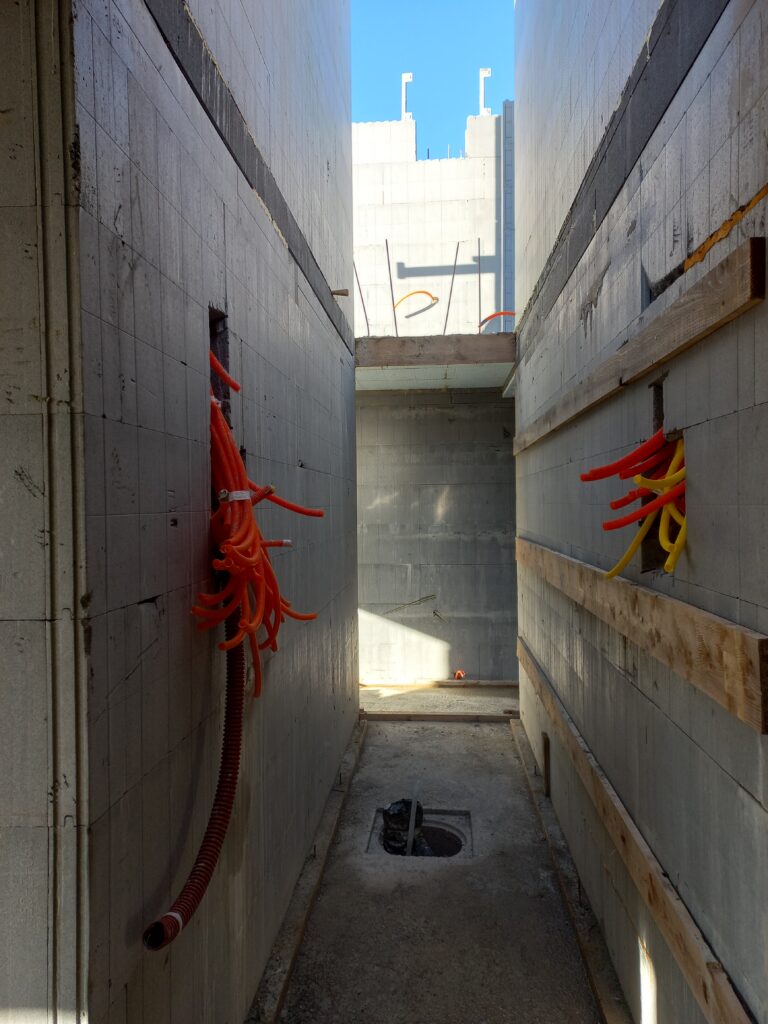

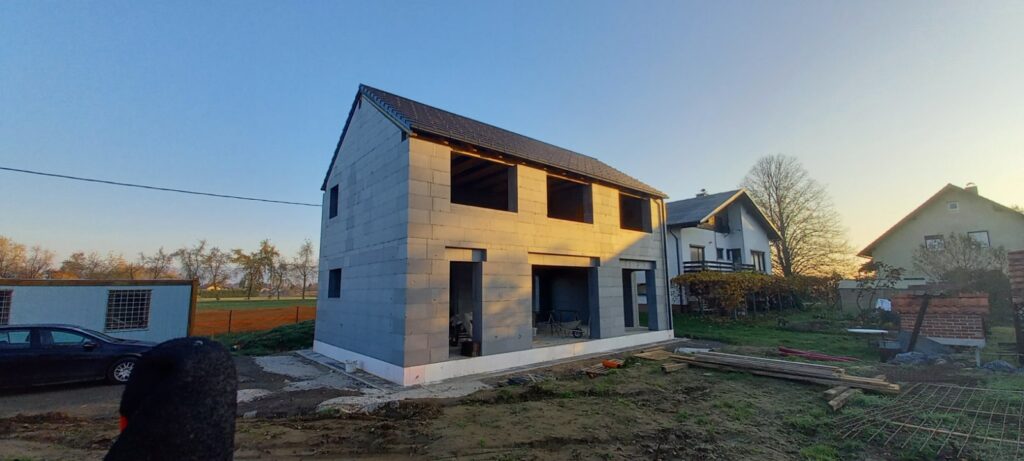

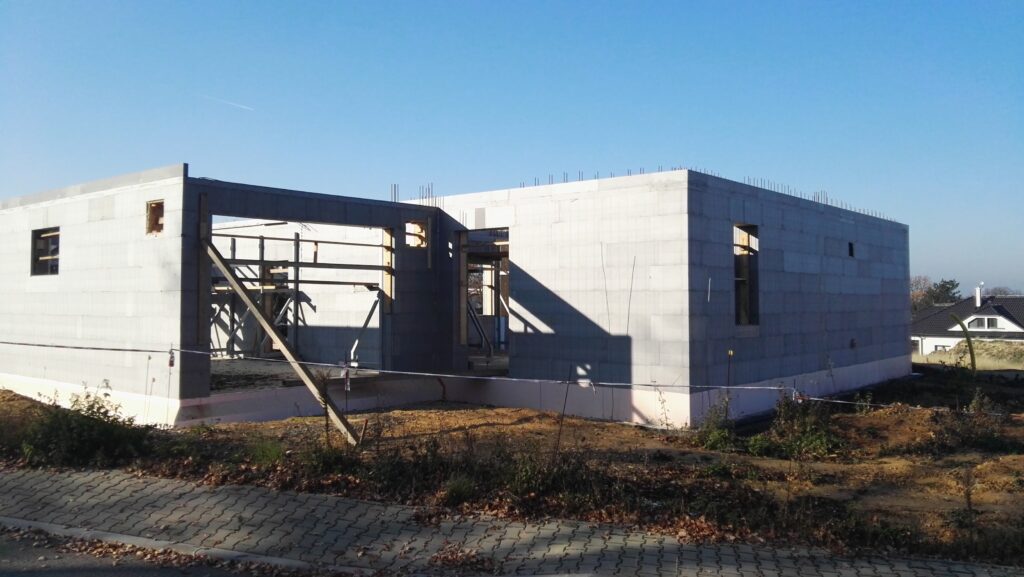

Prednosti gradnje s sistemom JUBHome WALL

hitra in enostavna izvedba, sistem zlaganja »lego kock«
prihranek prostora*
elementi so narejeno po meri za vaš objekt
vrhunska toplotna izolativnost in manj toplotnih mostov
visoka akumulacija toplote in fazni zamik
preprosta sanacija po poplavah (nizka vodovpojnost EPS-a)

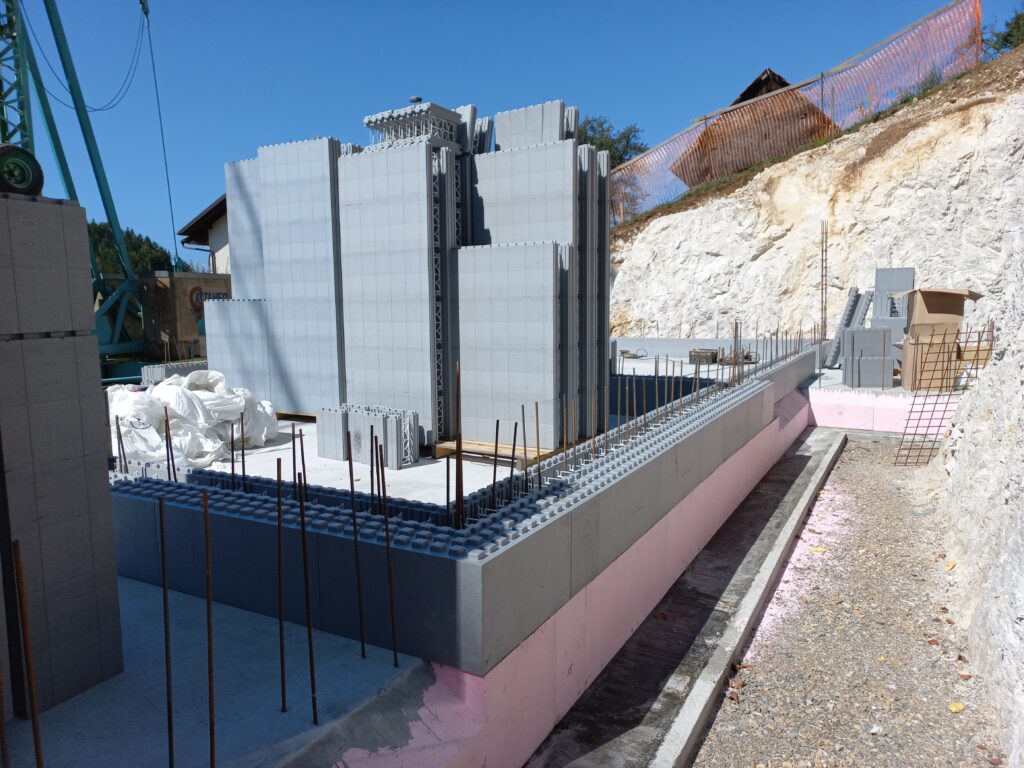

omogoča izvedbo kletnih sten (pod nivojem terena)
testi in smernice za potresnoodporno gradnjo, certifikat PH
manj odpadkov na gradbišču

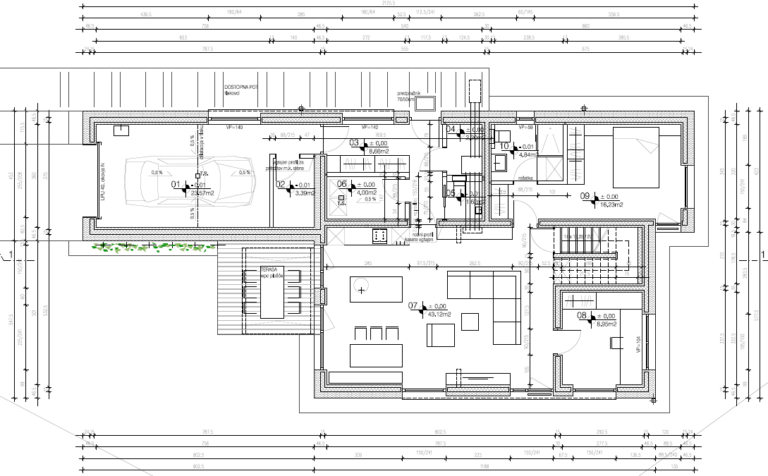

1. Načrt arhitekture: Na podlagi načrtov se s stranko in projektantom dogovorimo glede detajlov vezanih na JUBHome sistem.

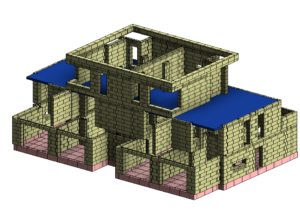

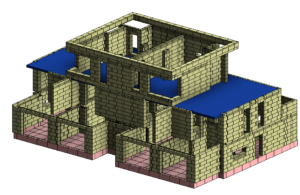

2. 3D Model: Sledi izris 3D modela z vsemi JUBHome elementi, tipskimi in netipskimi (rezanimi in lepljenimi), potrebnimi za izgradnjo stavbe.

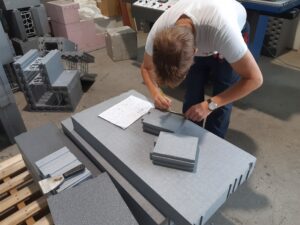

3. Priprava elementov: Na osnovi 3D modela stavbe pripravimo specifikacije posameznih elementov (tipskih in netipskih), katere pripravijo in skomisionirajo v proizvodnji.

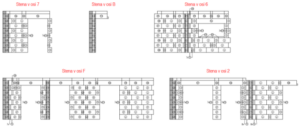

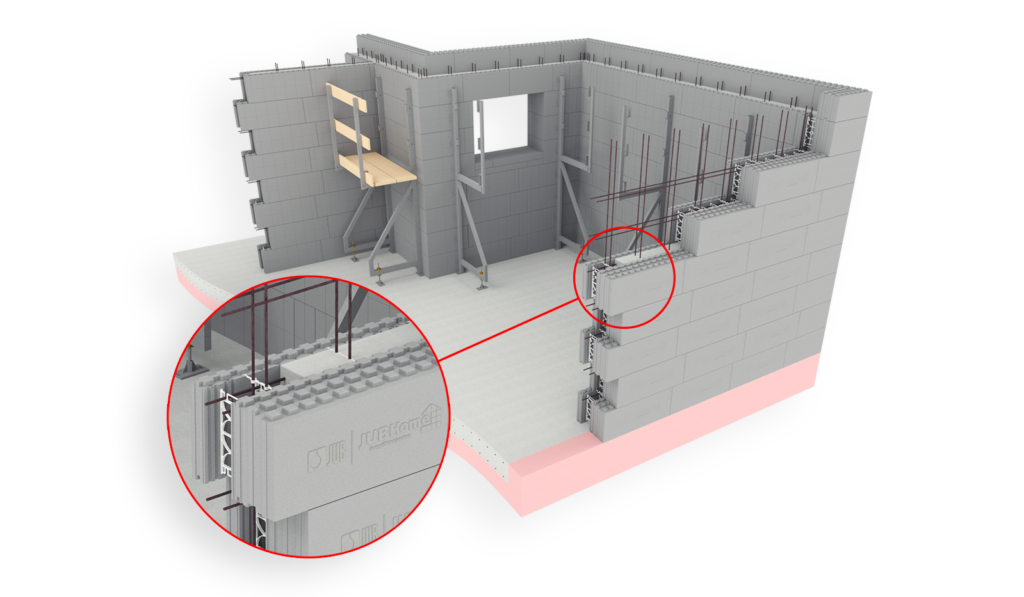

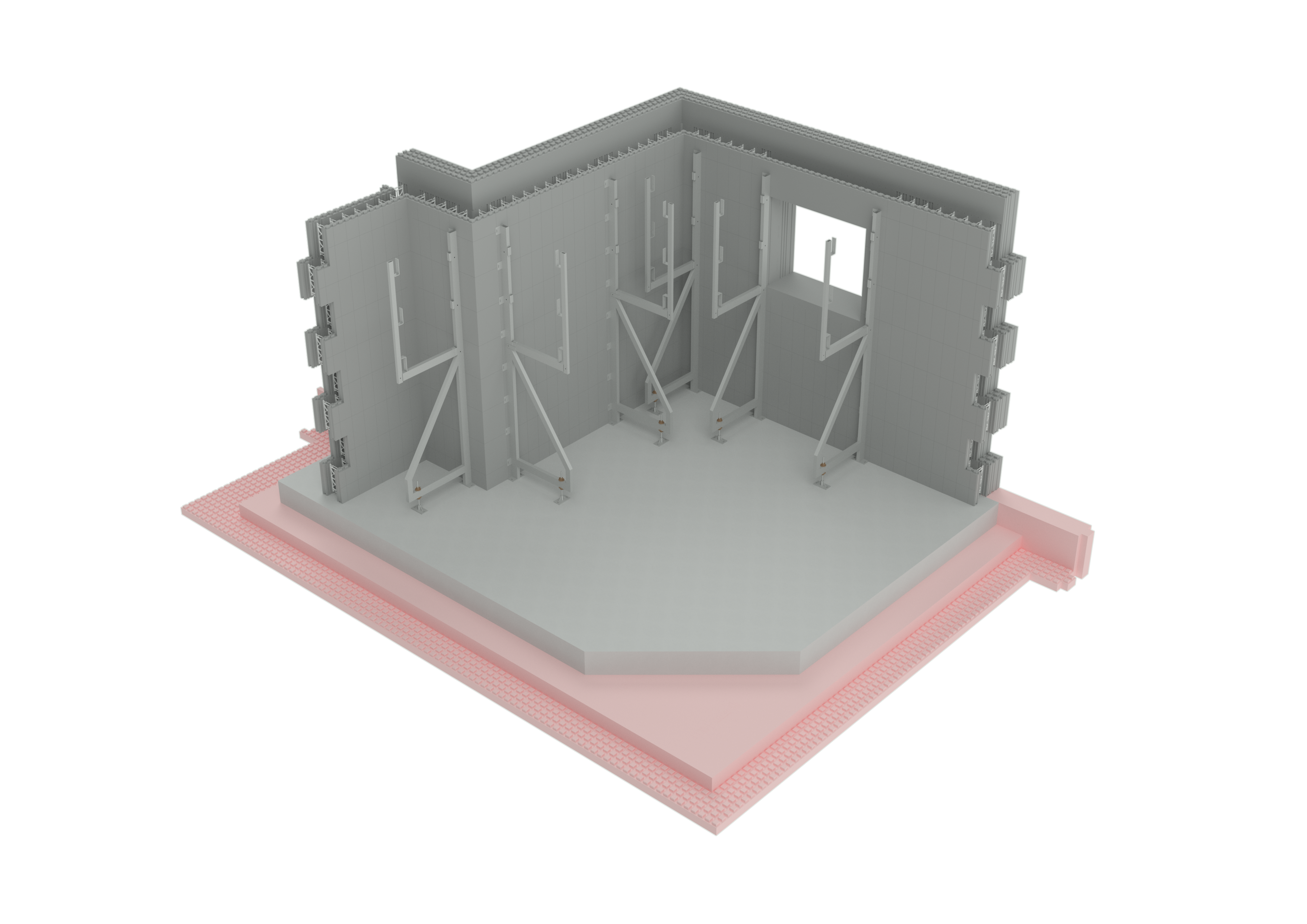

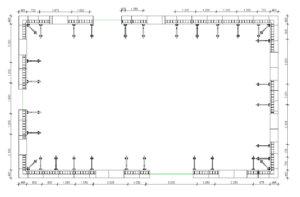

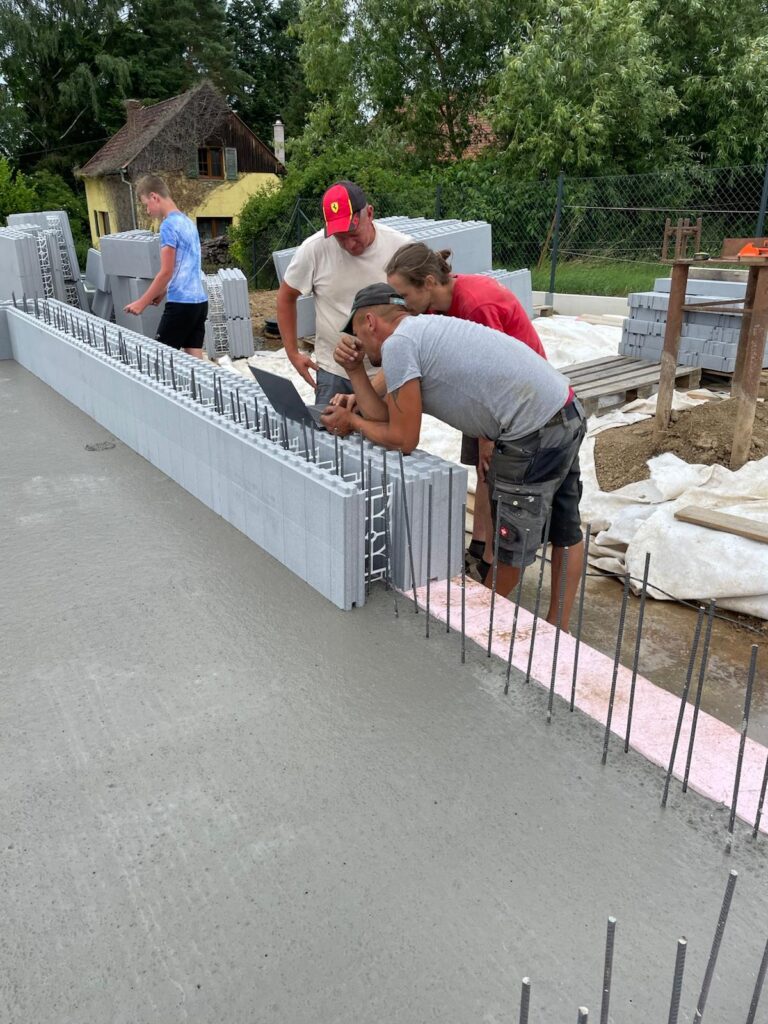

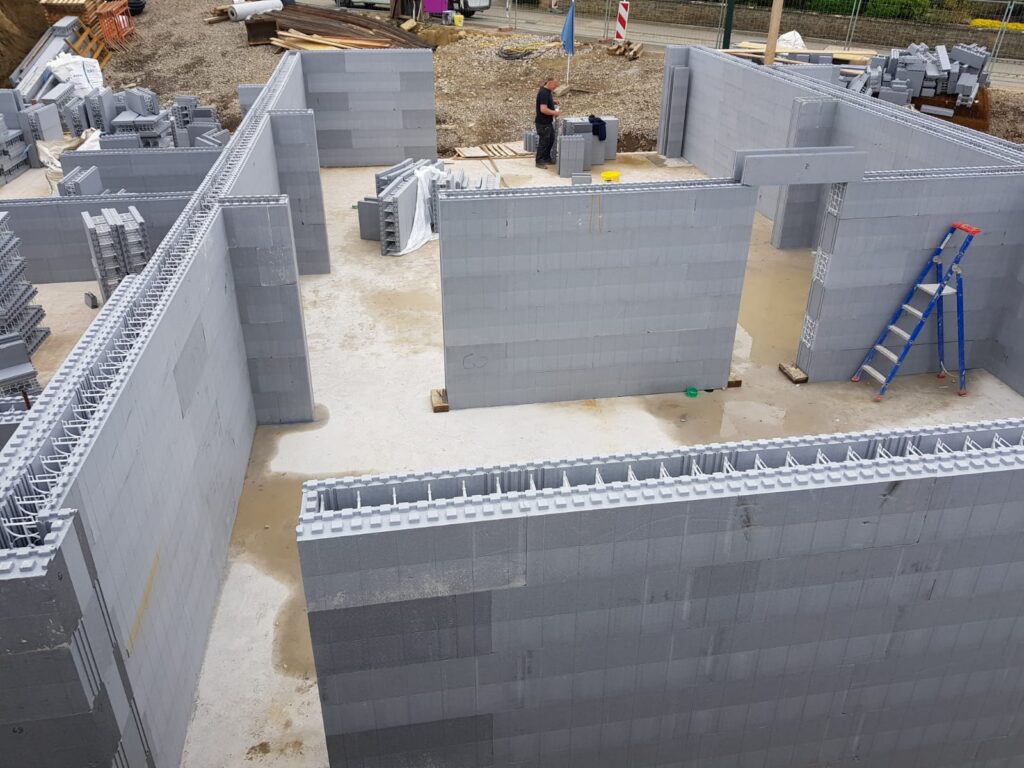

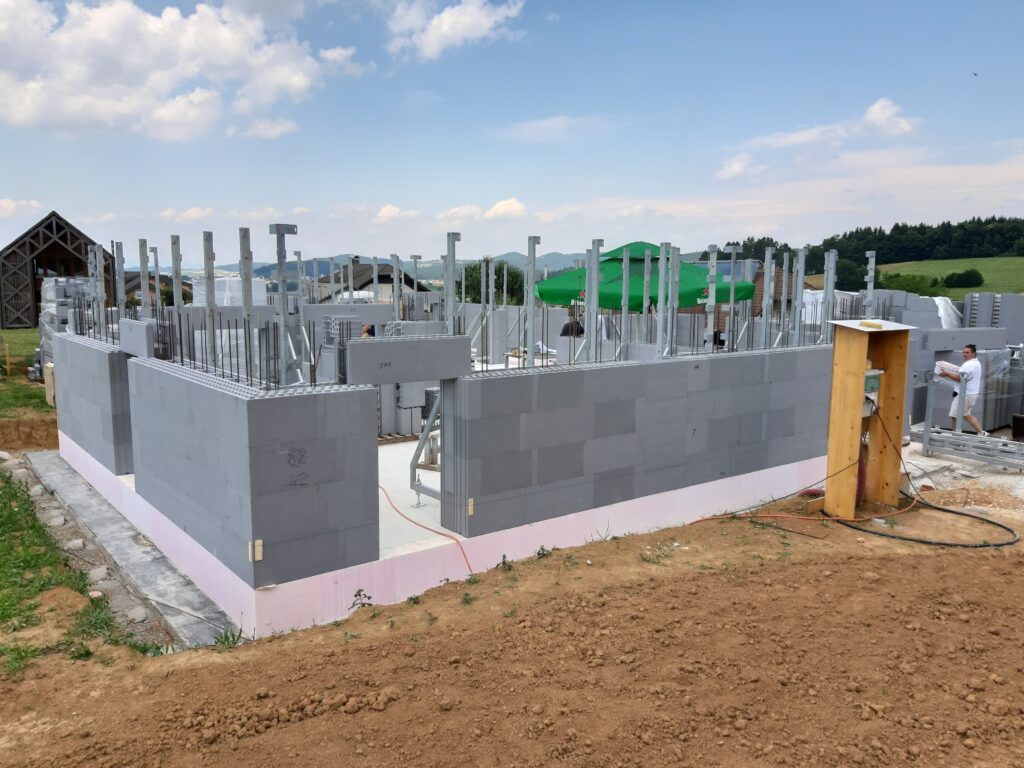

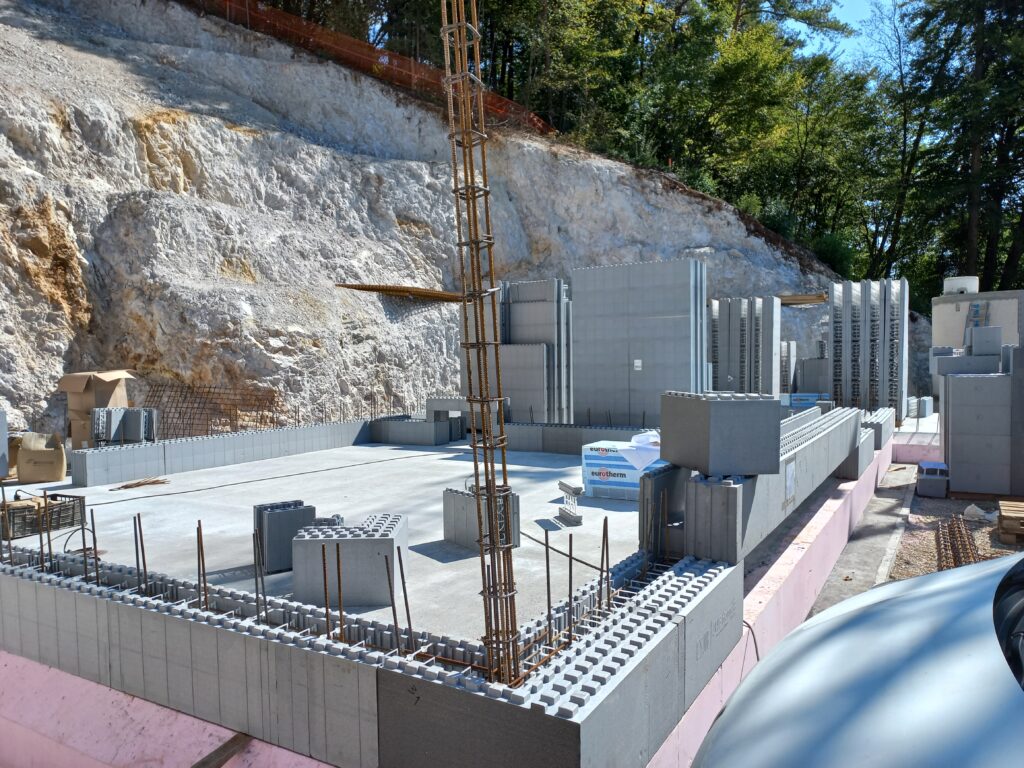

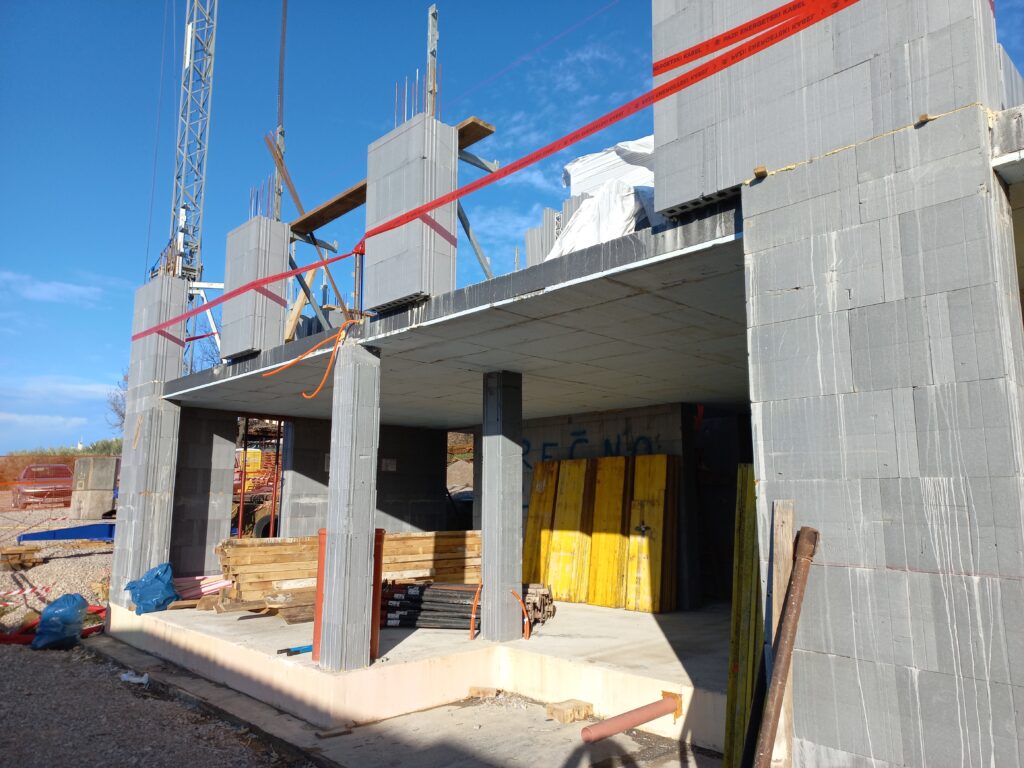

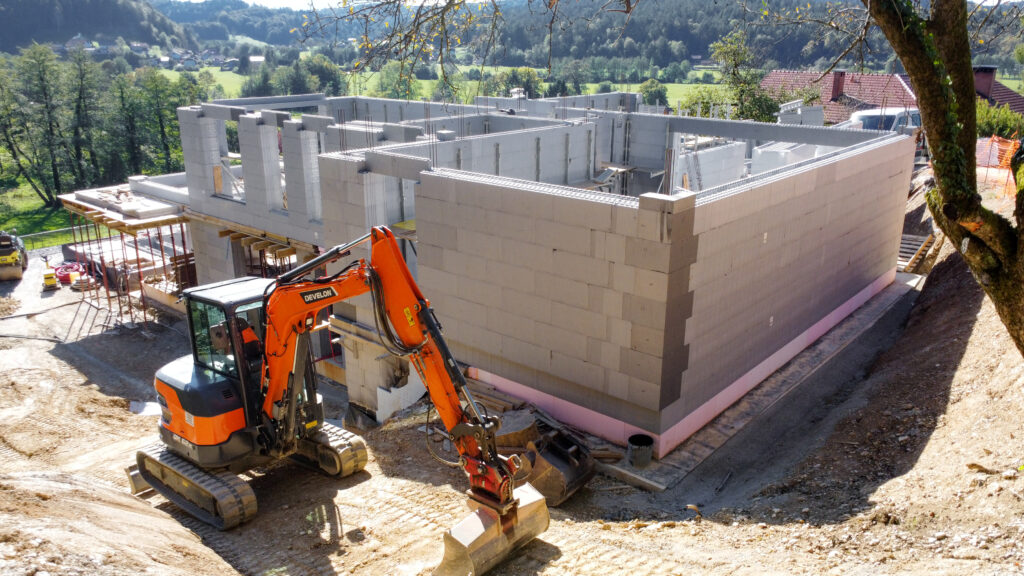

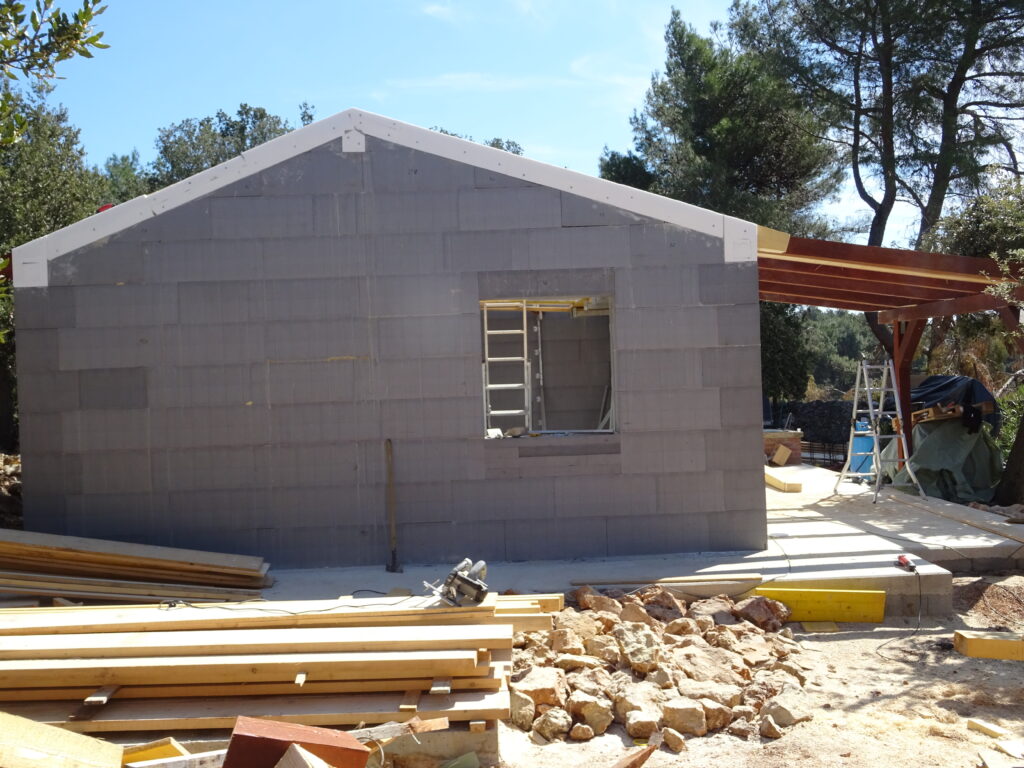

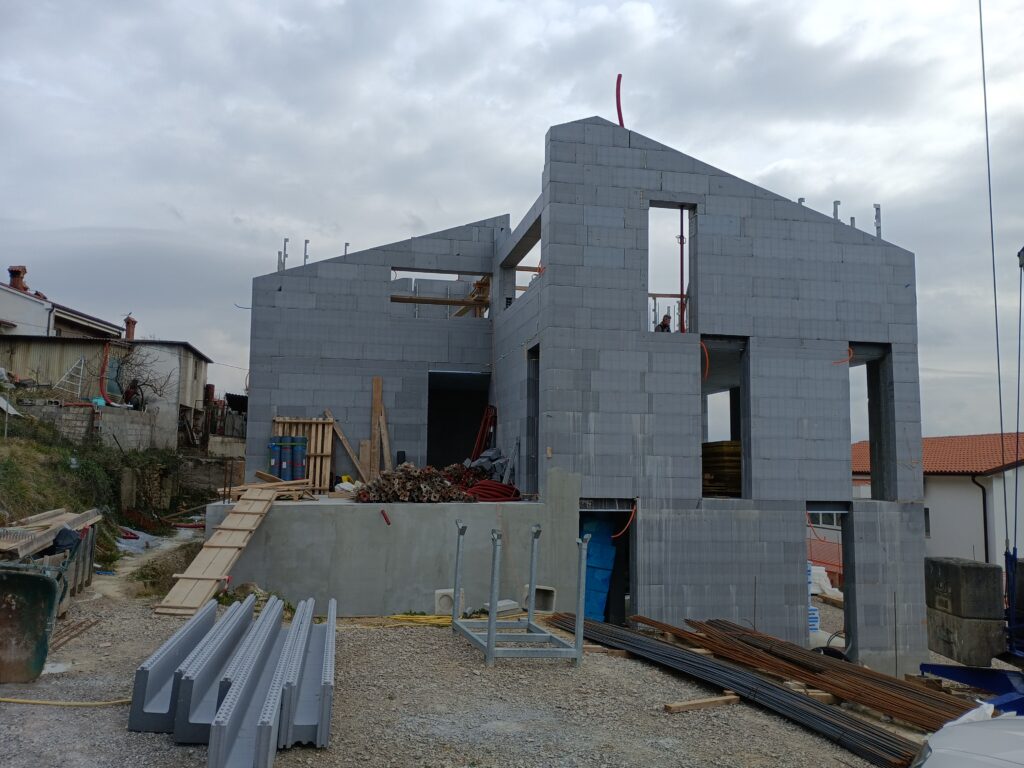

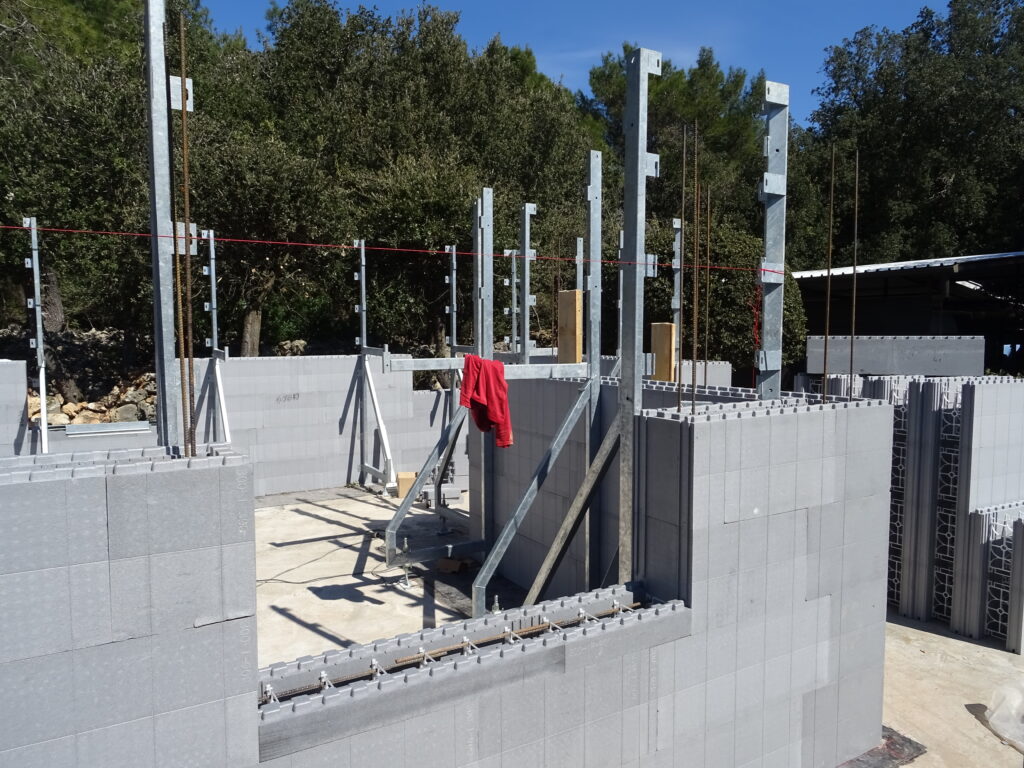

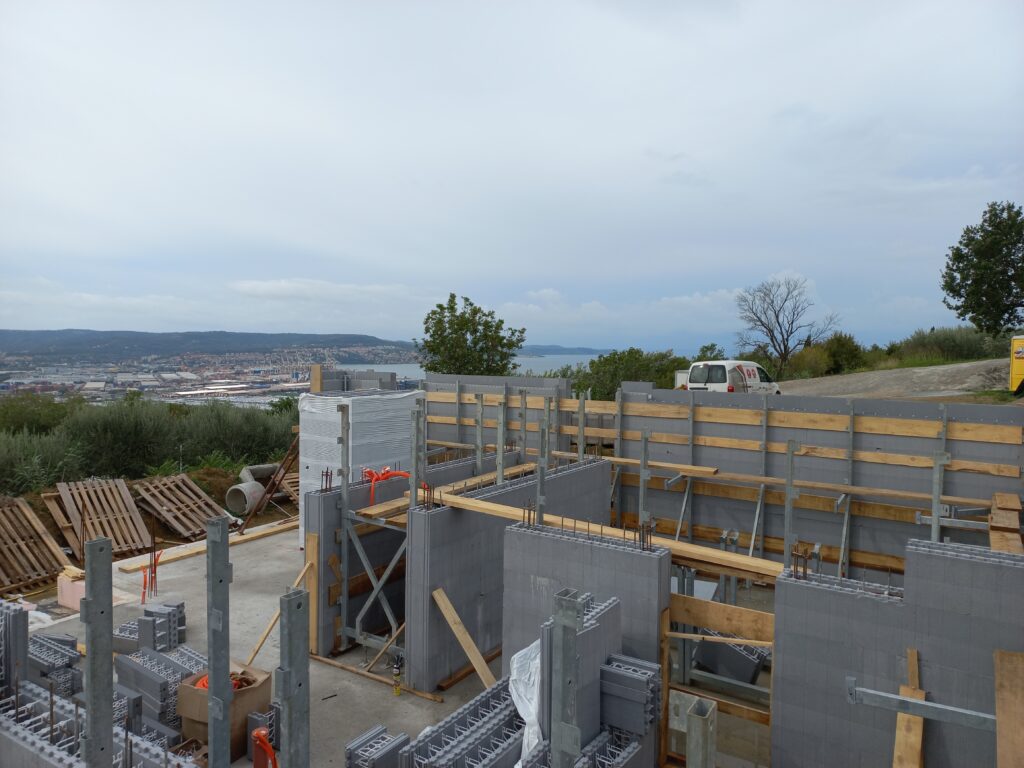

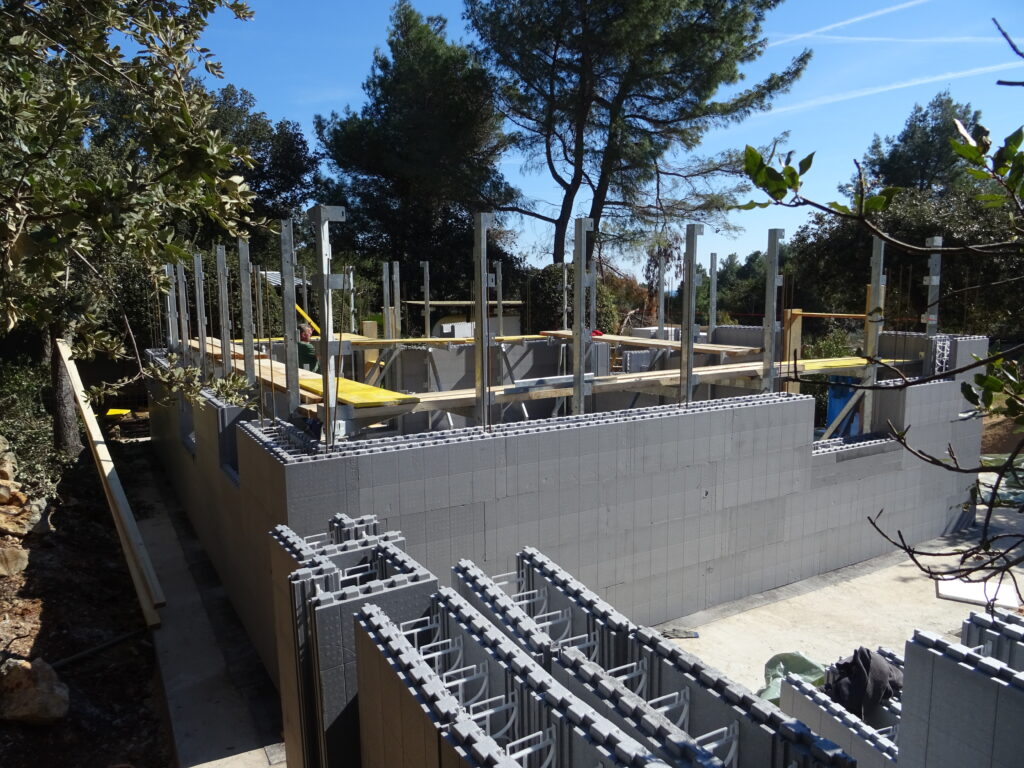

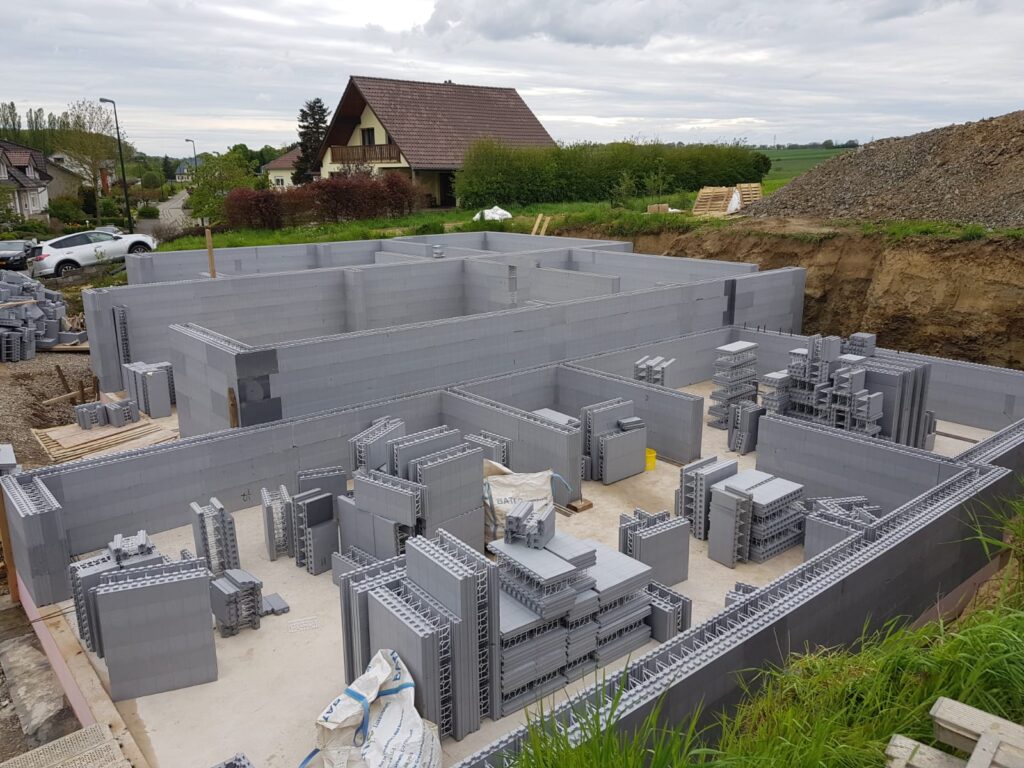

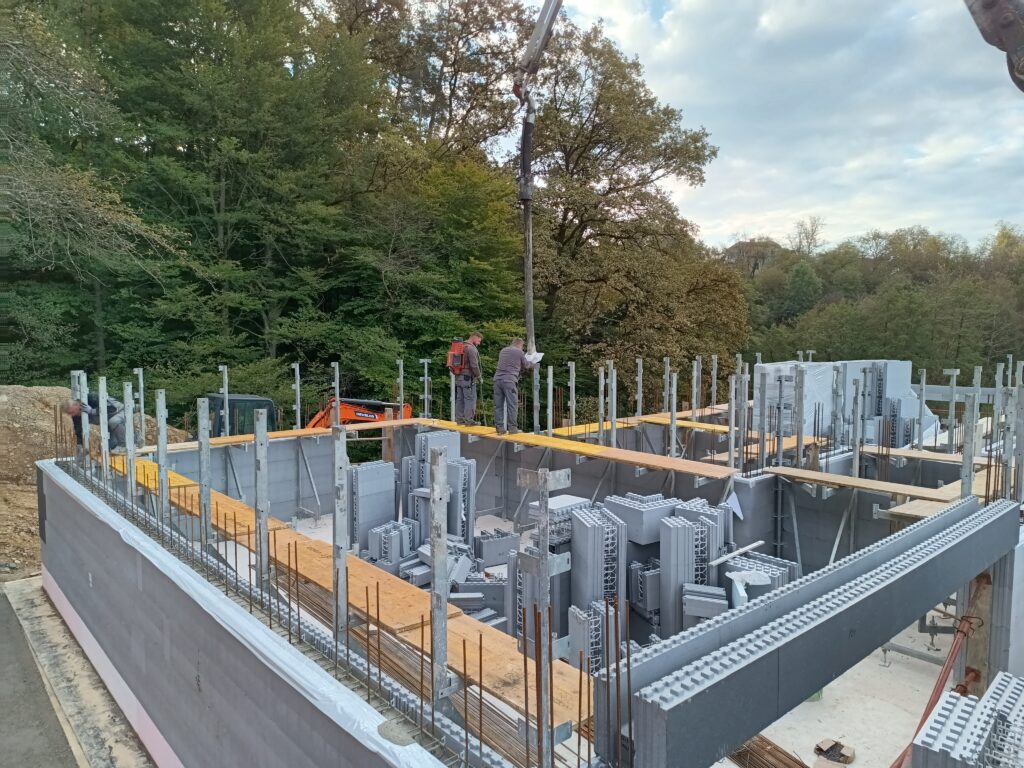

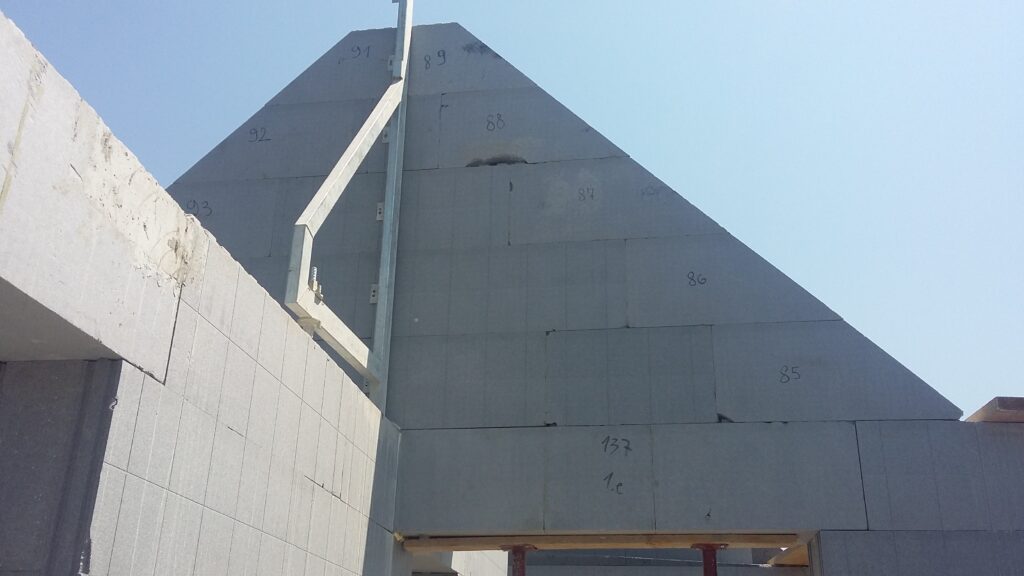

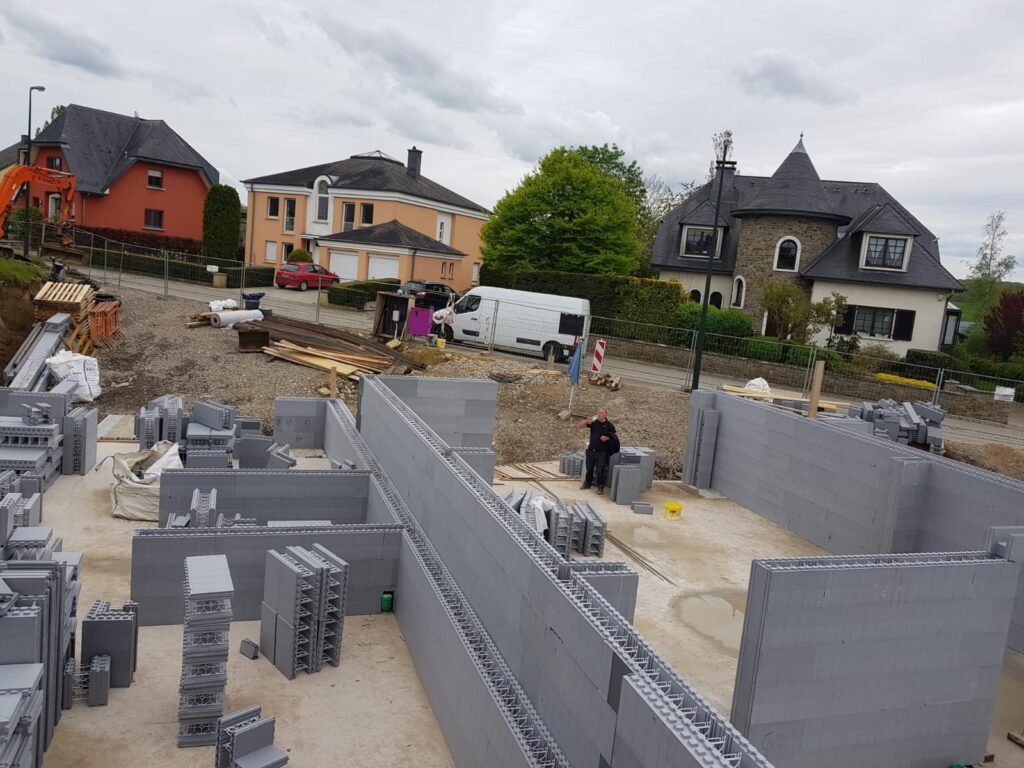

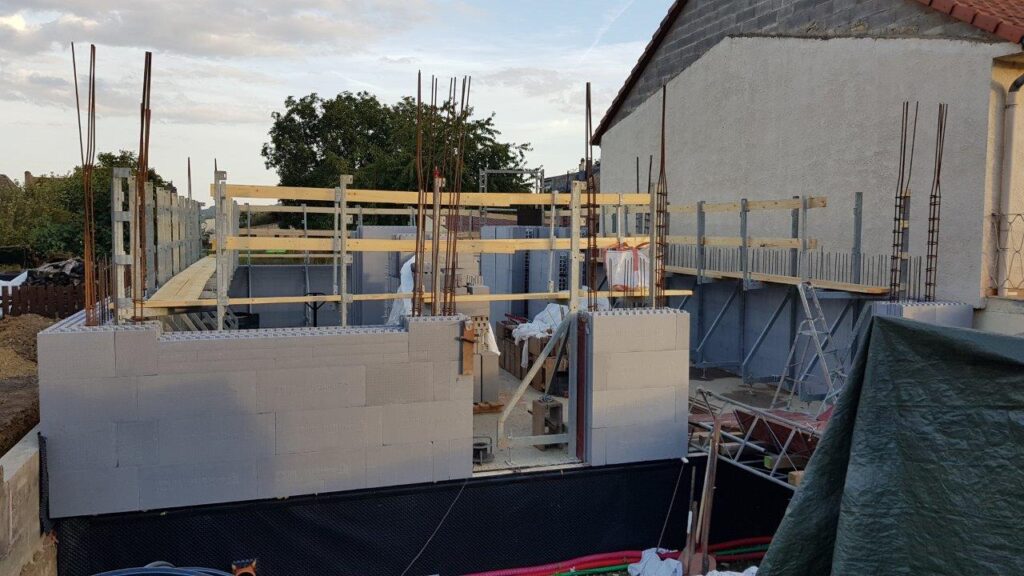

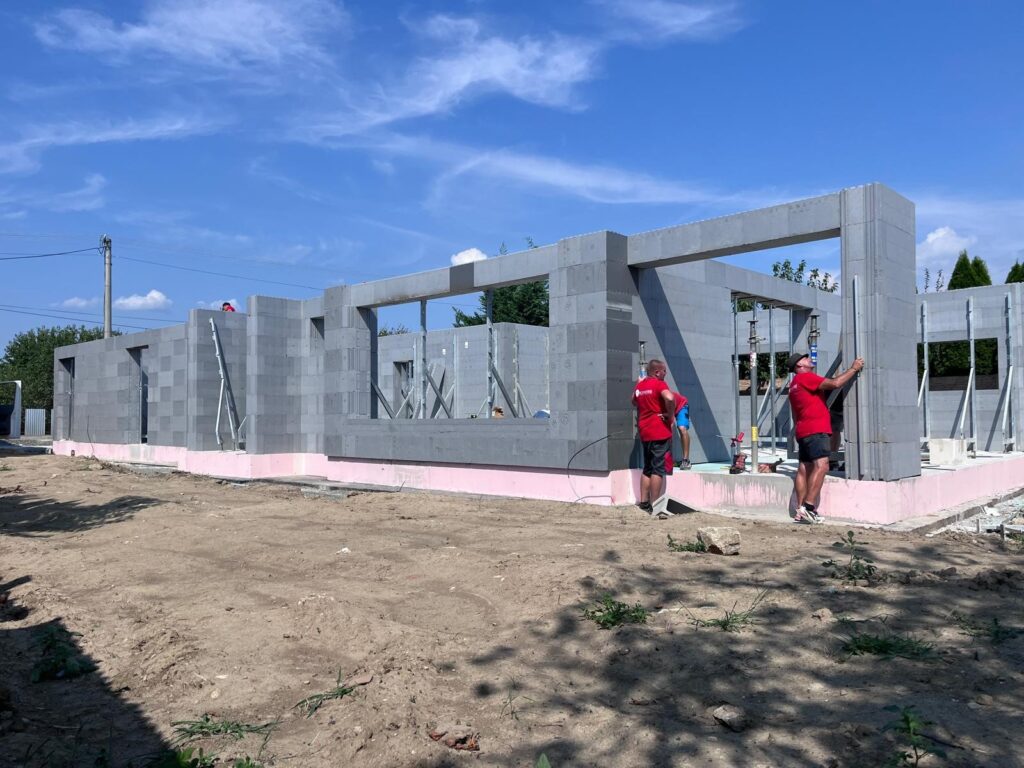

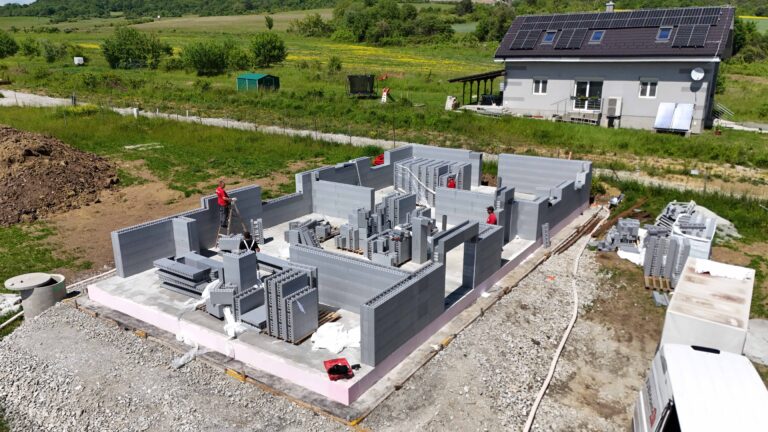

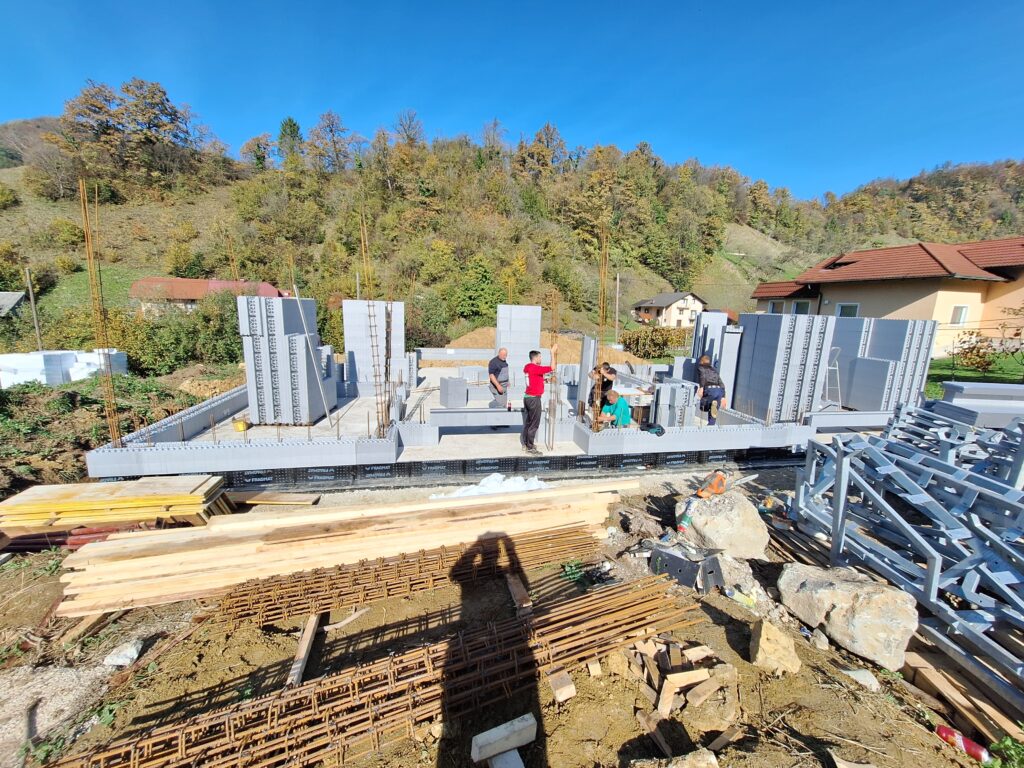

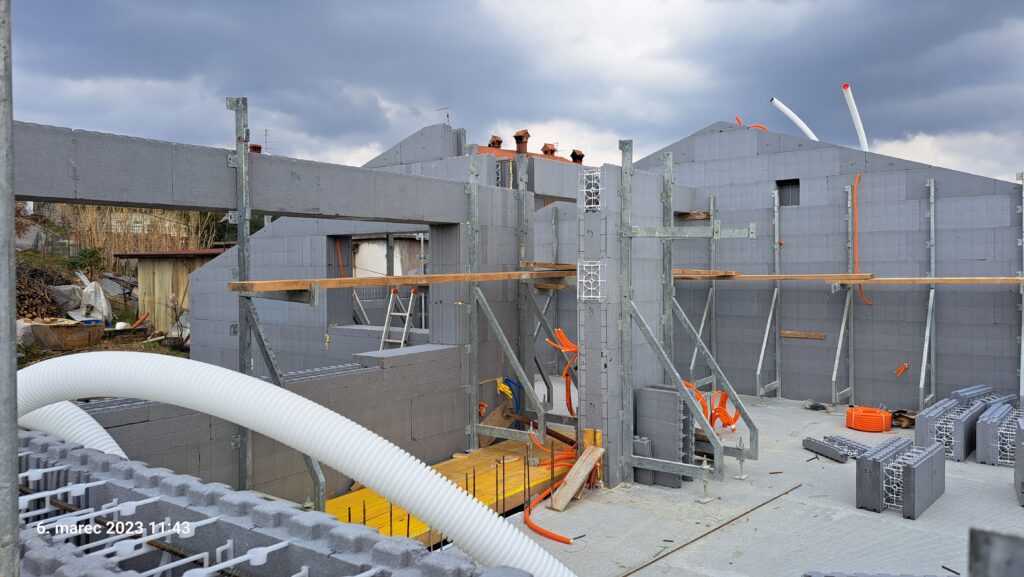

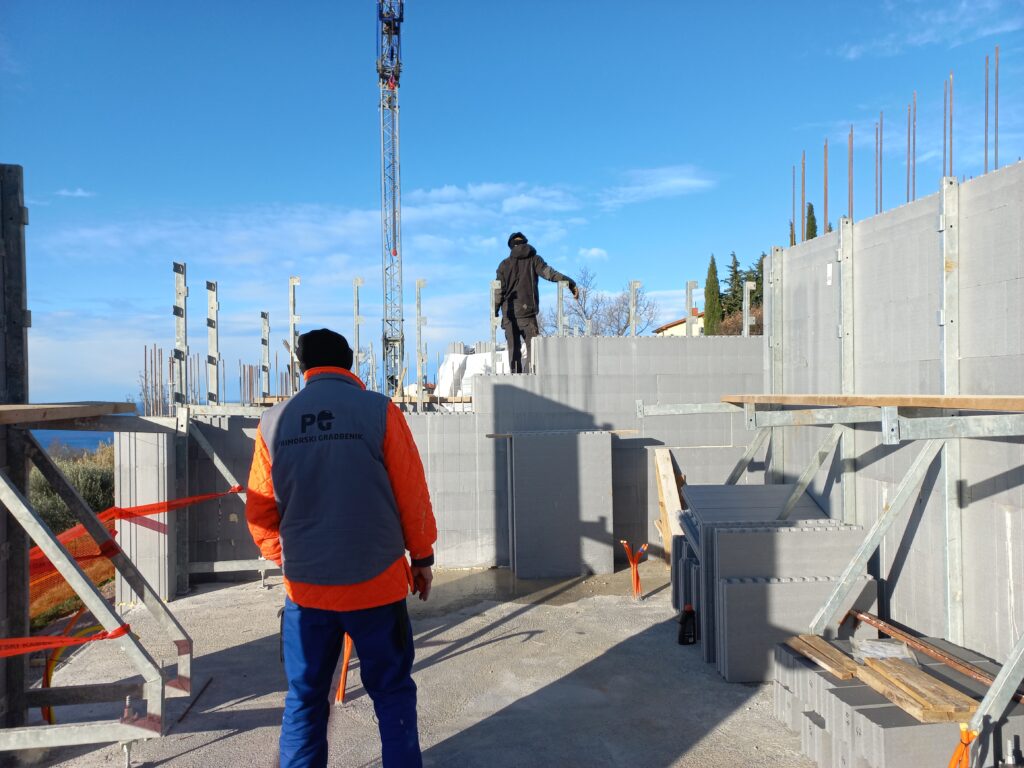

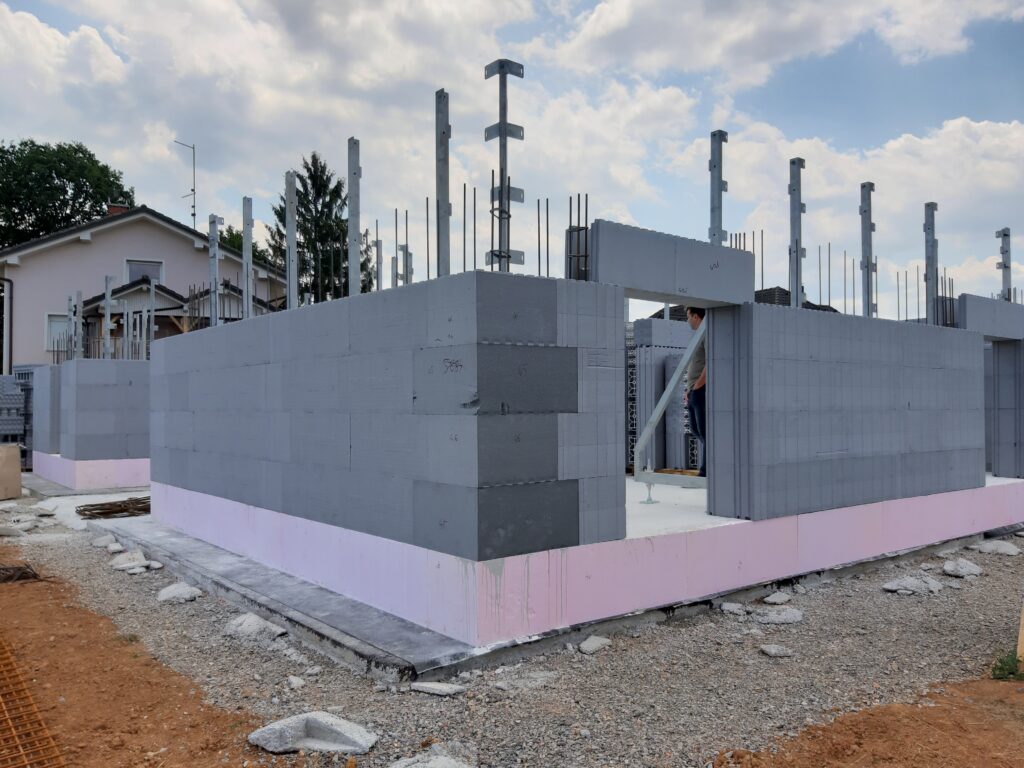

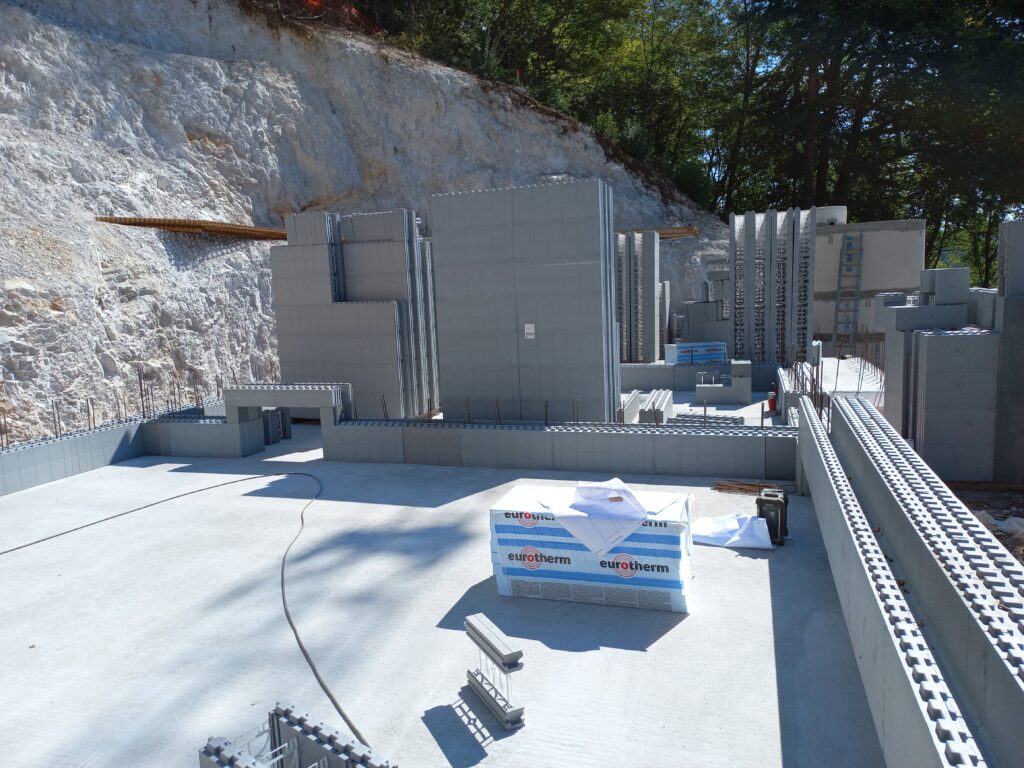

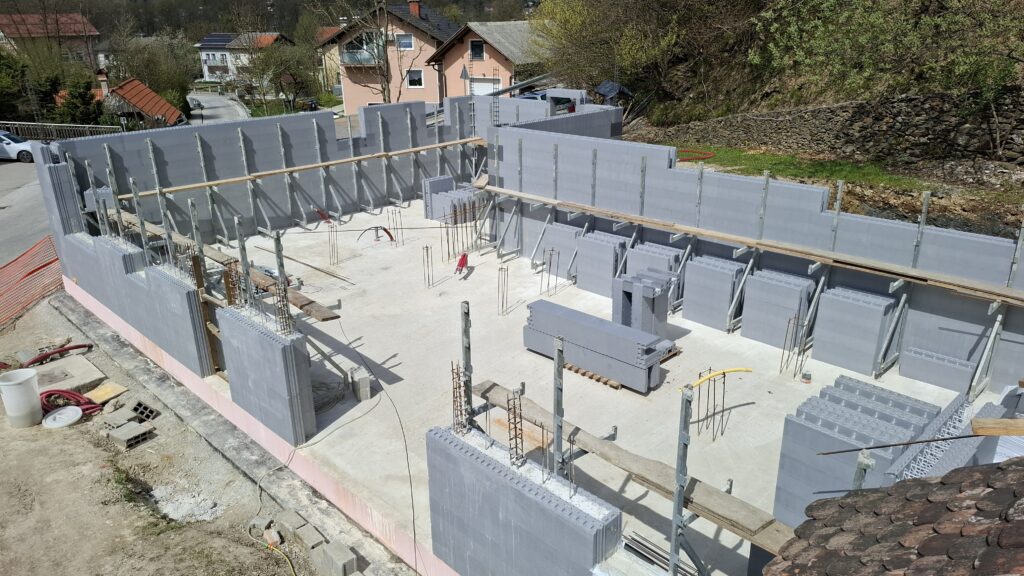

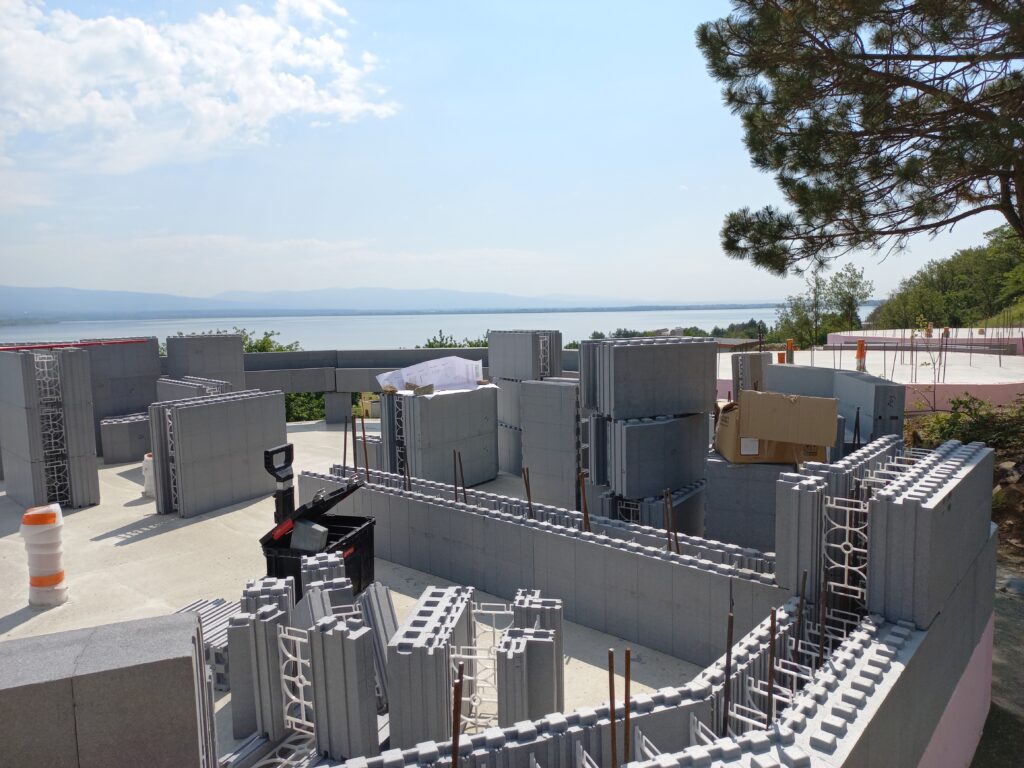

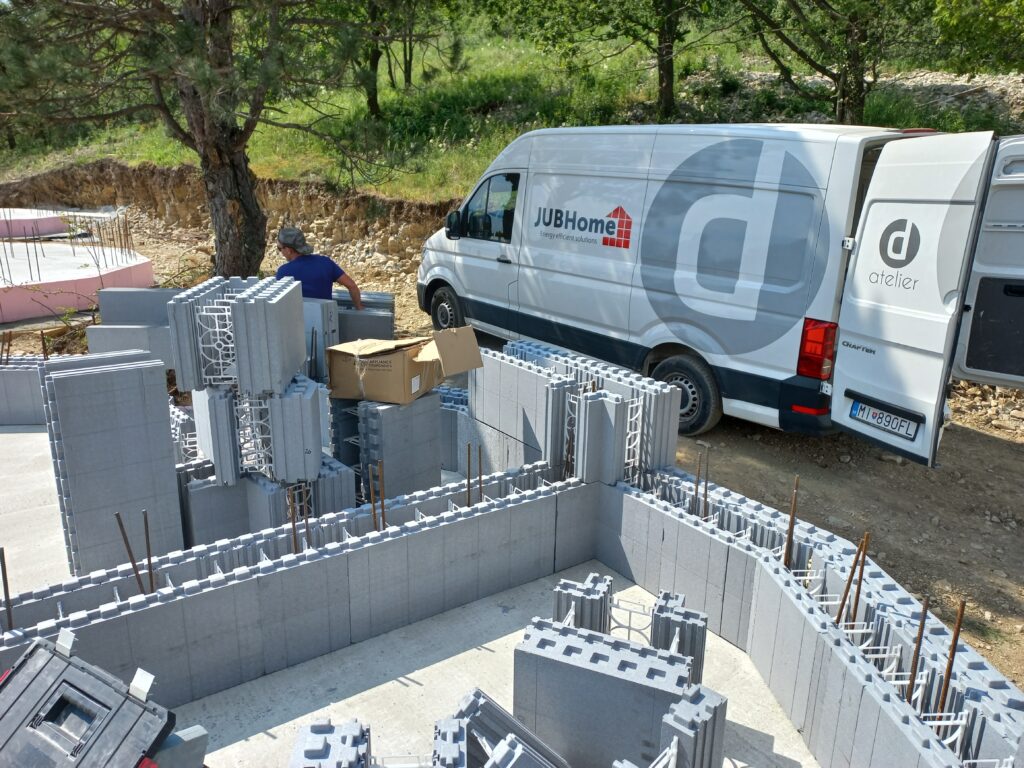

4. Sestavljanje: Za pomoč sestavljanju na gradbišču pripravimo sestavne načrte s pogledi na vse stene in označenimi pozicijami elementov kot tudi načrte opiranja z JUBHome oporami.

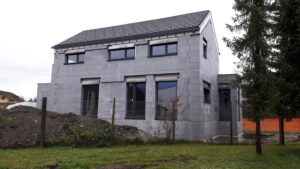

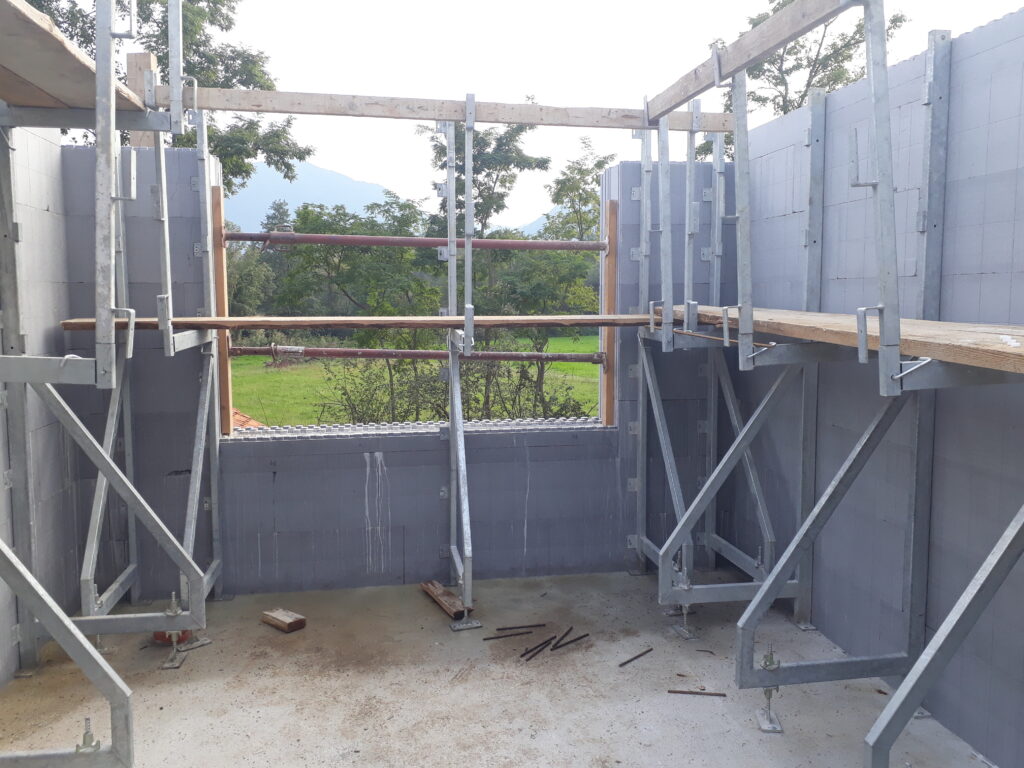

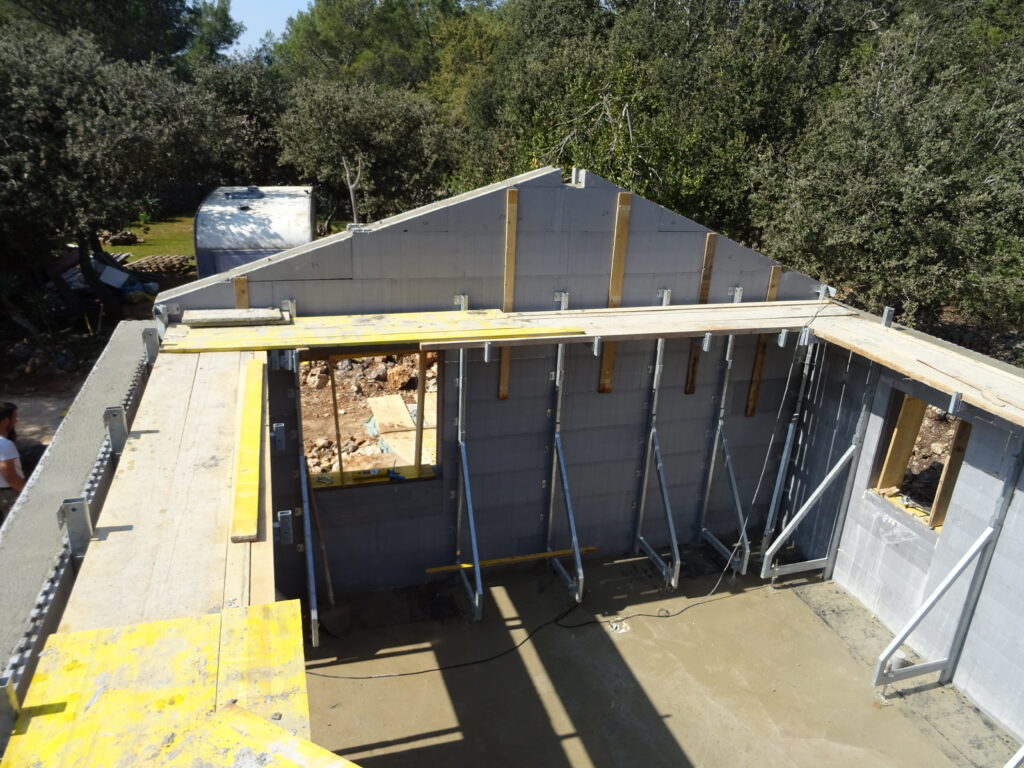

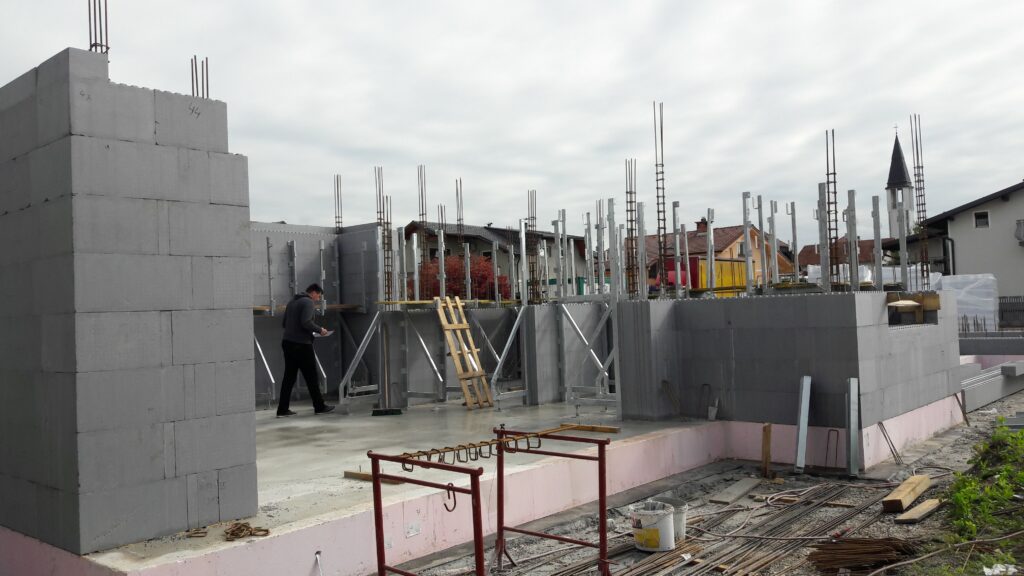

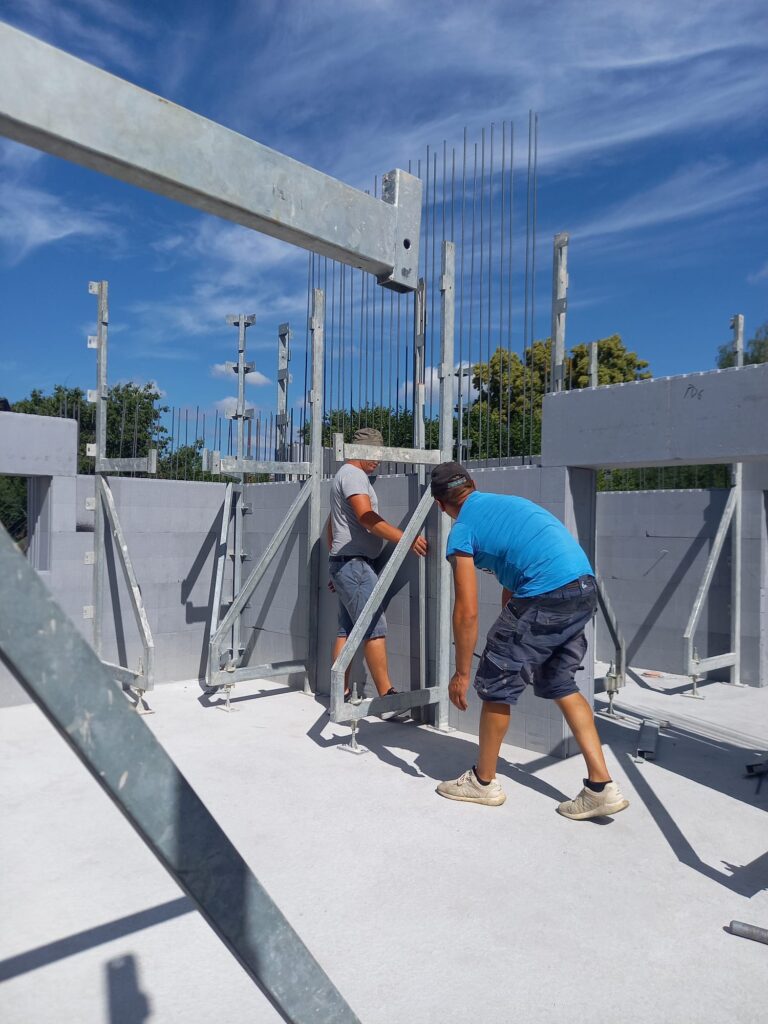

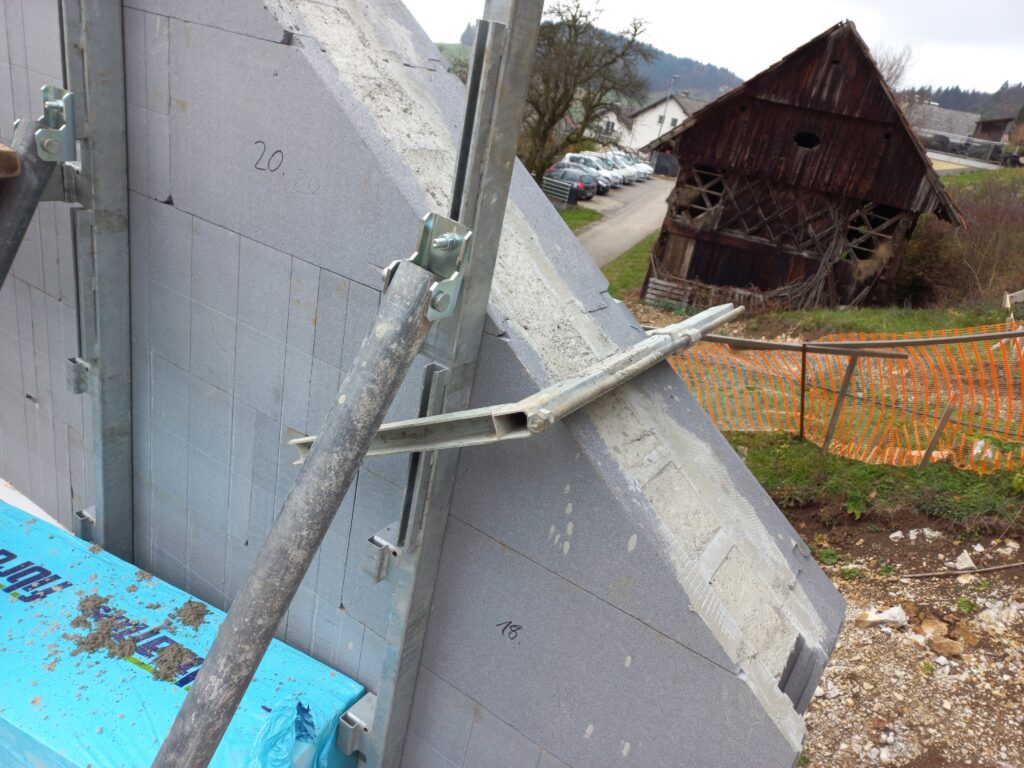

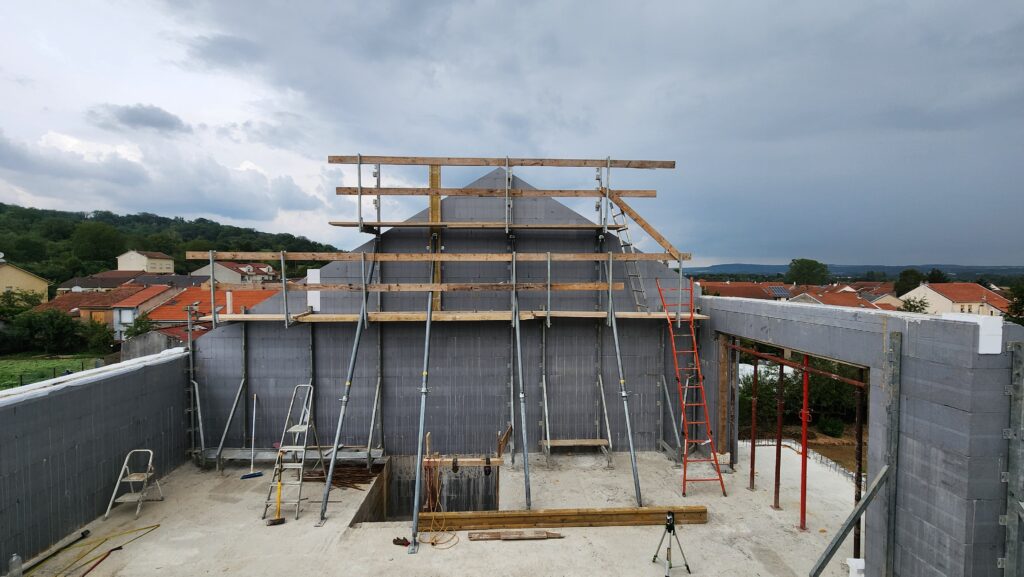

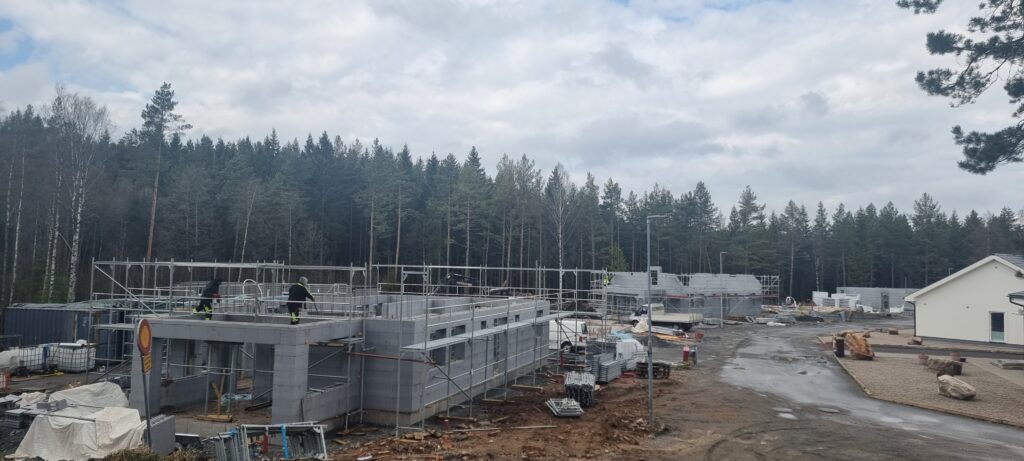

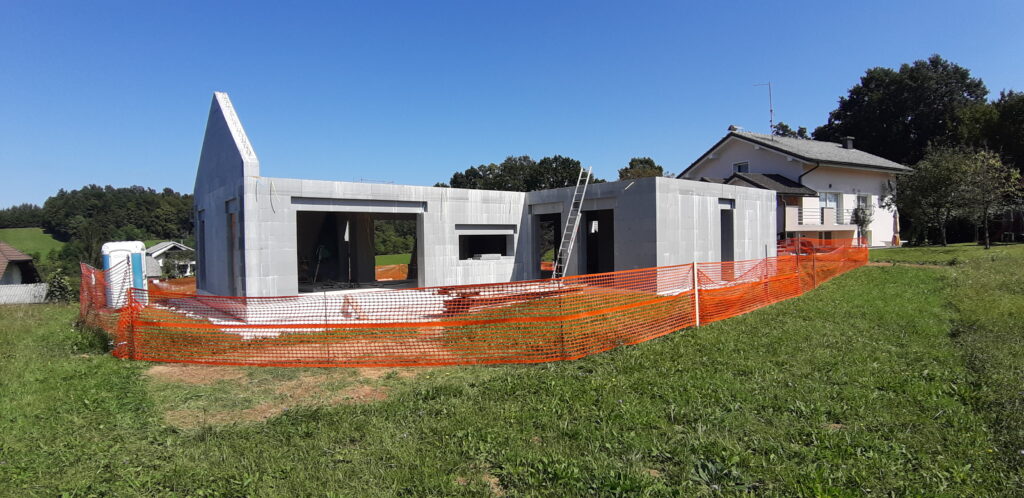

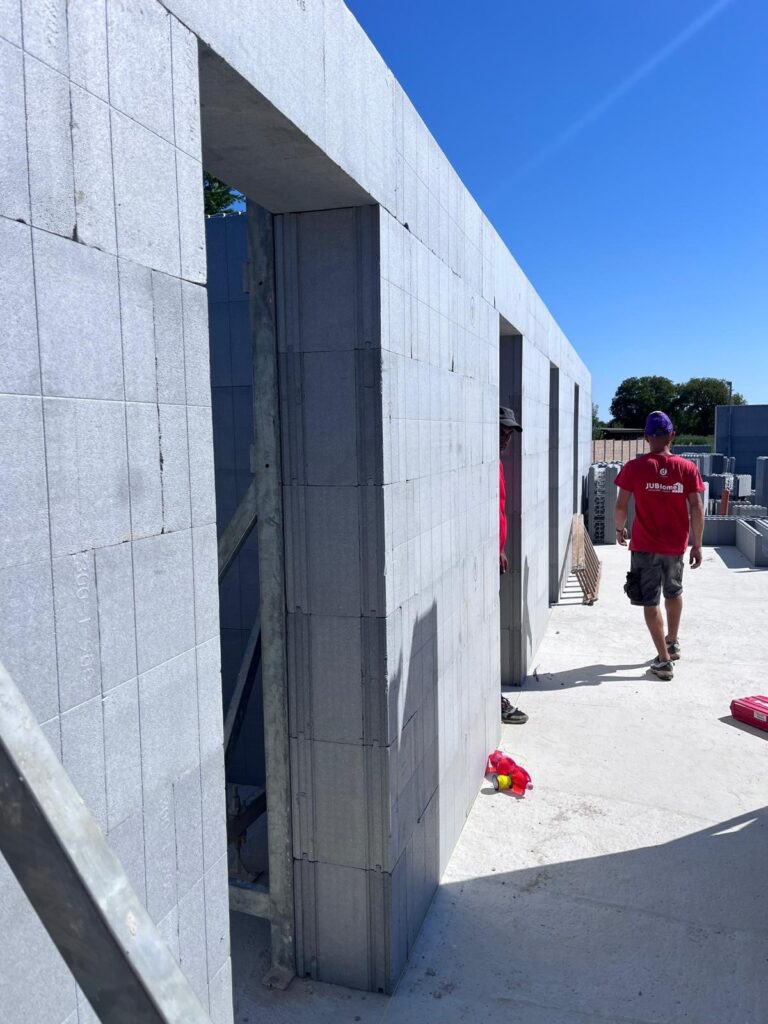

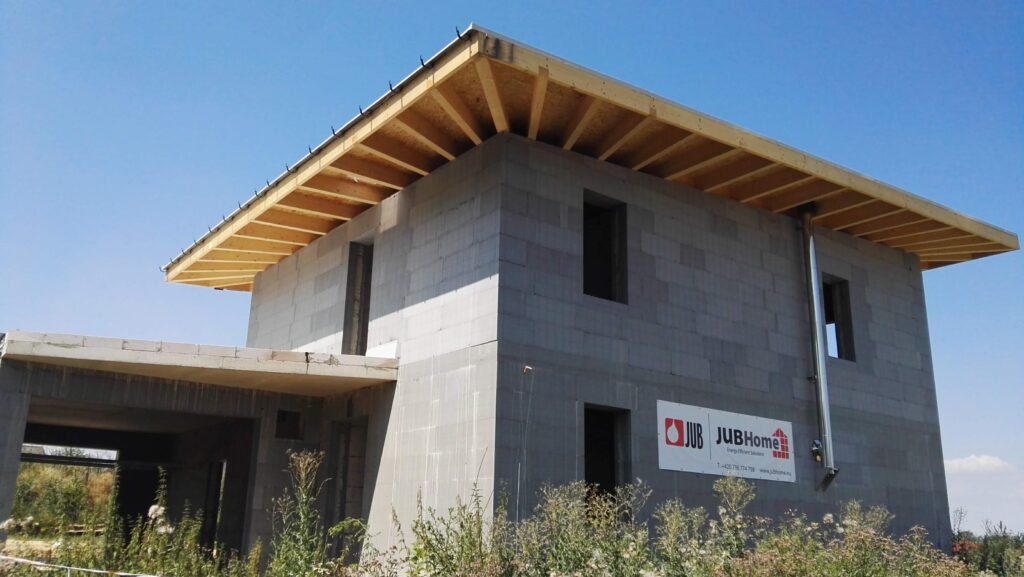

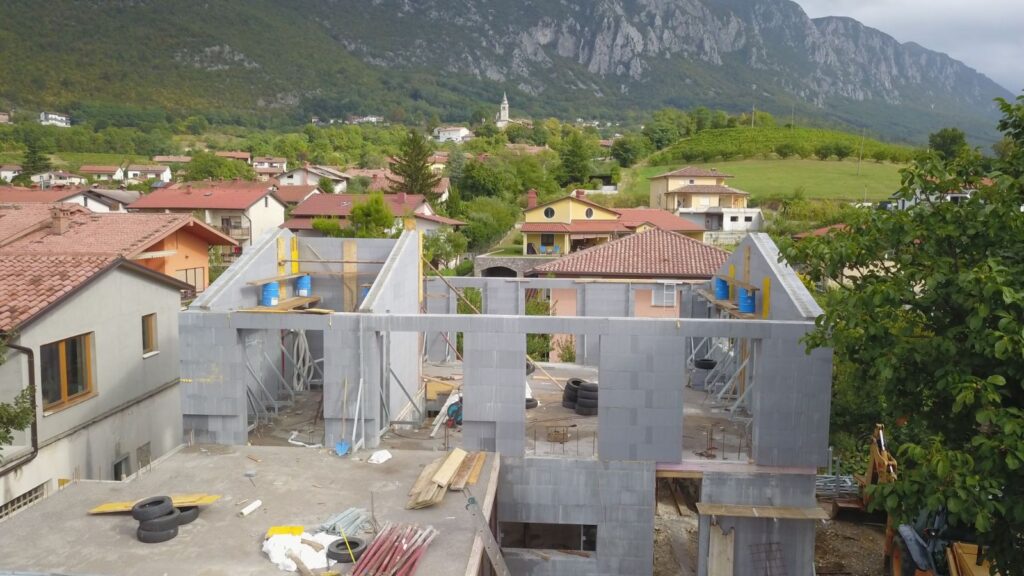

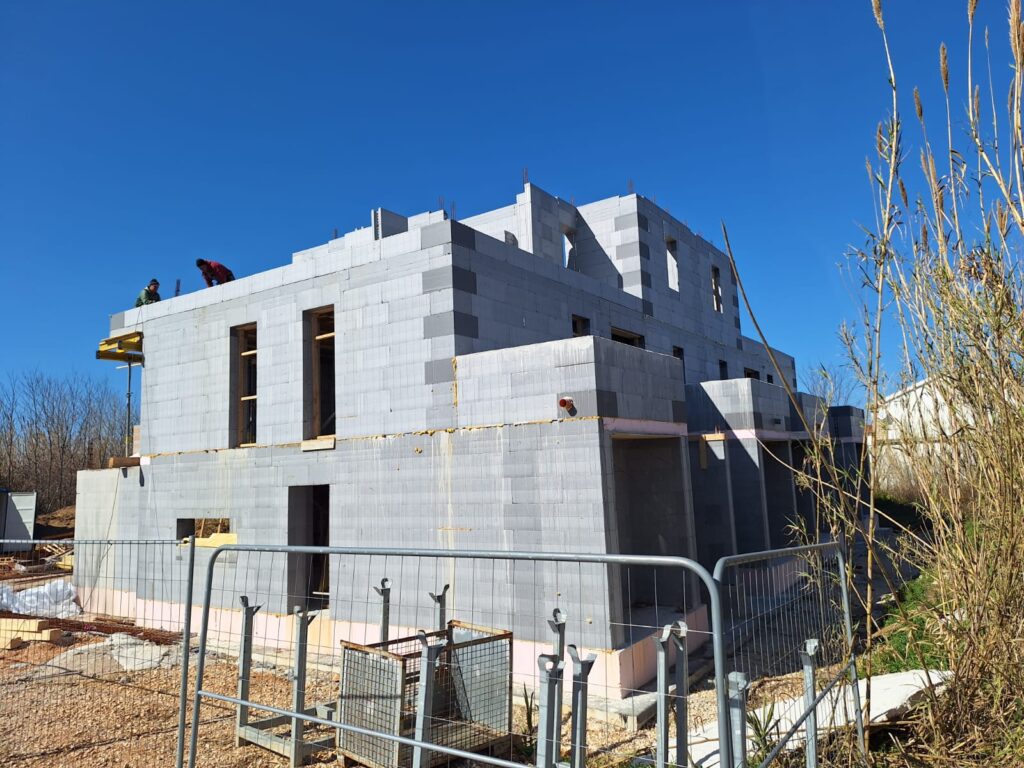

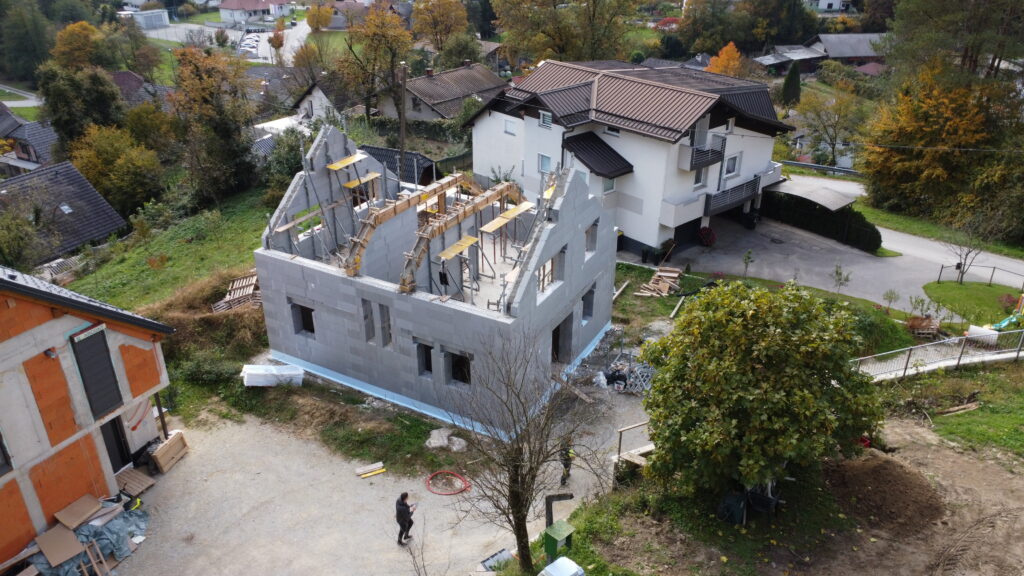

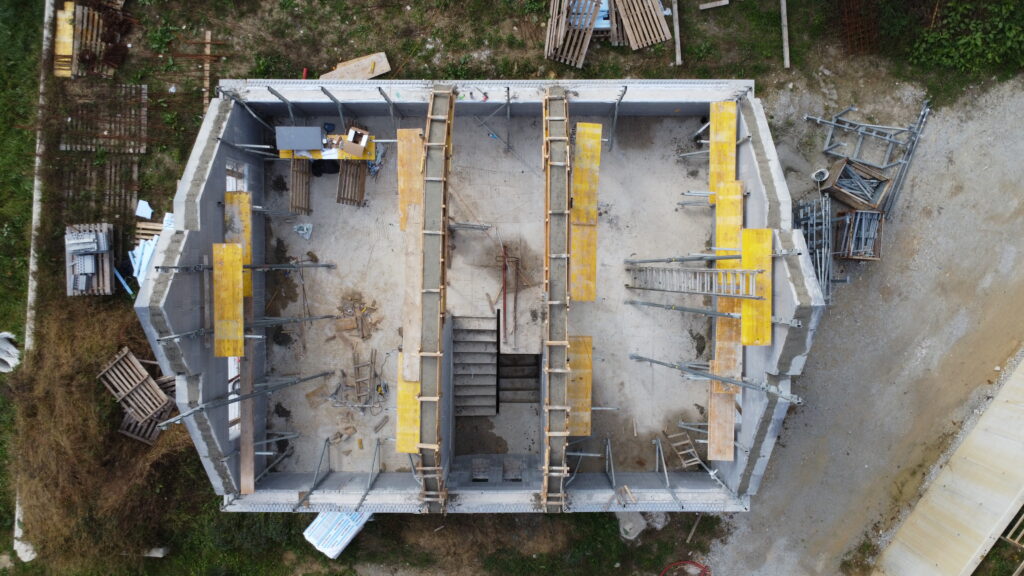

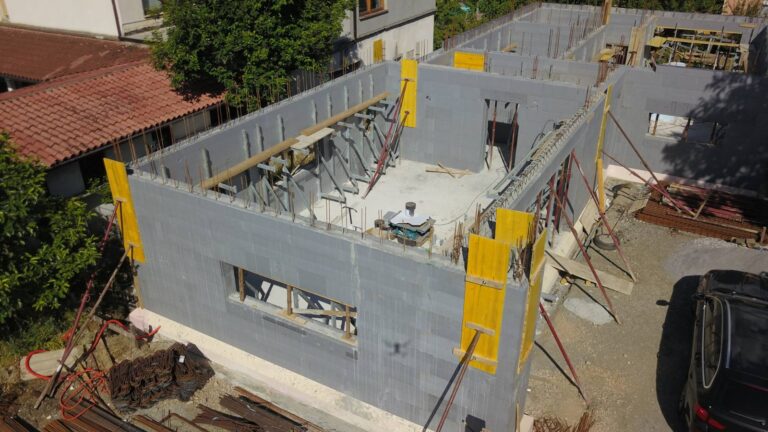

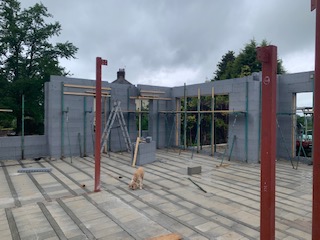

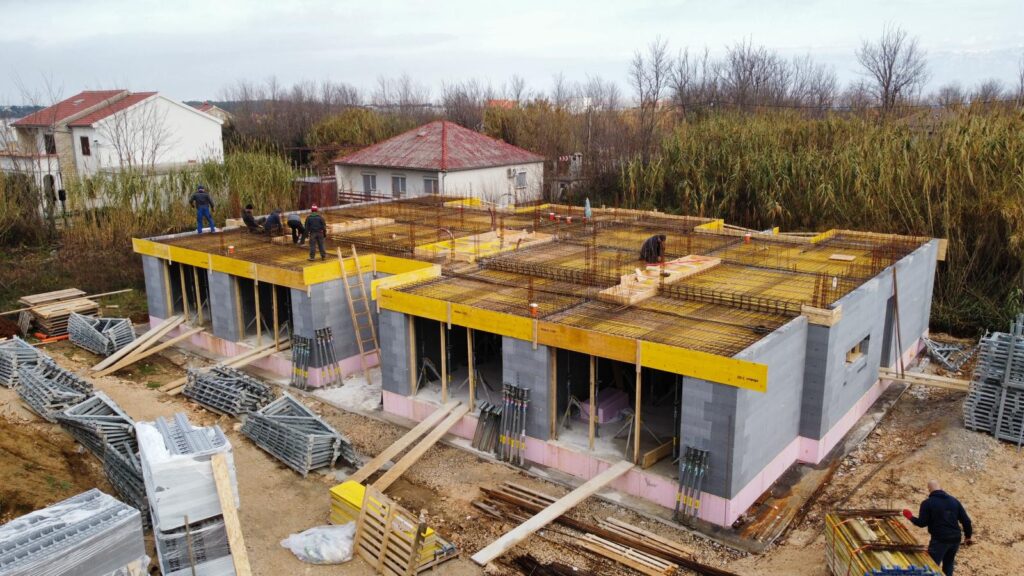

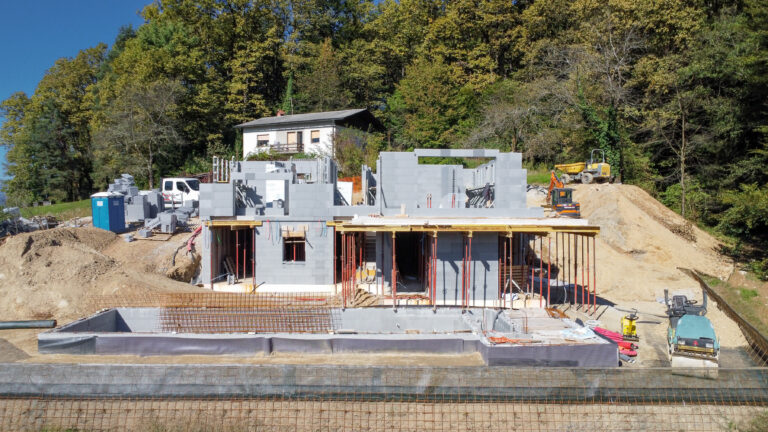

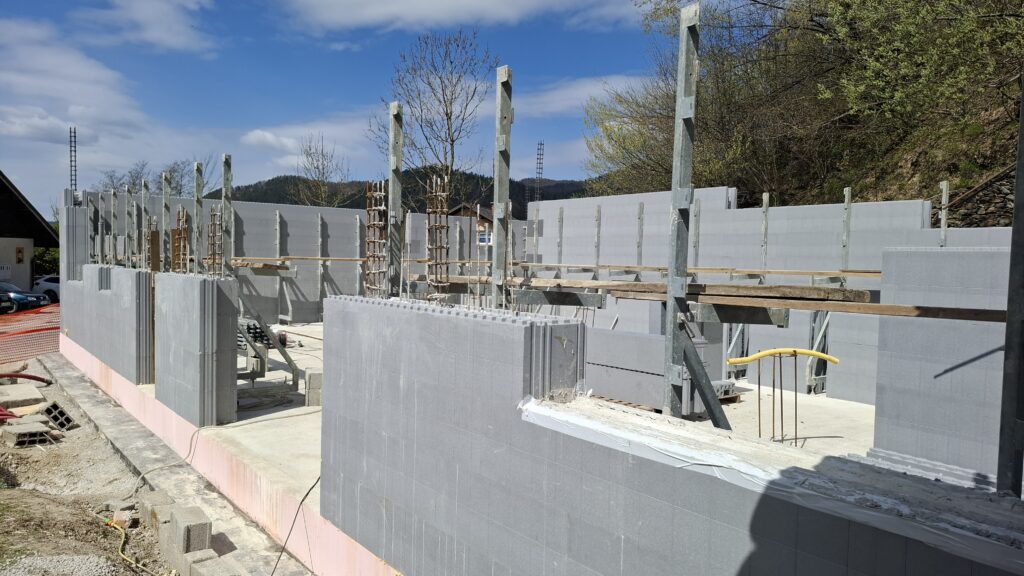

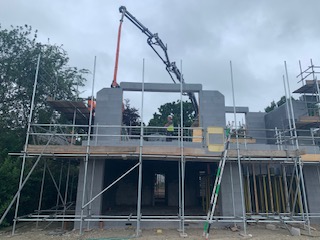

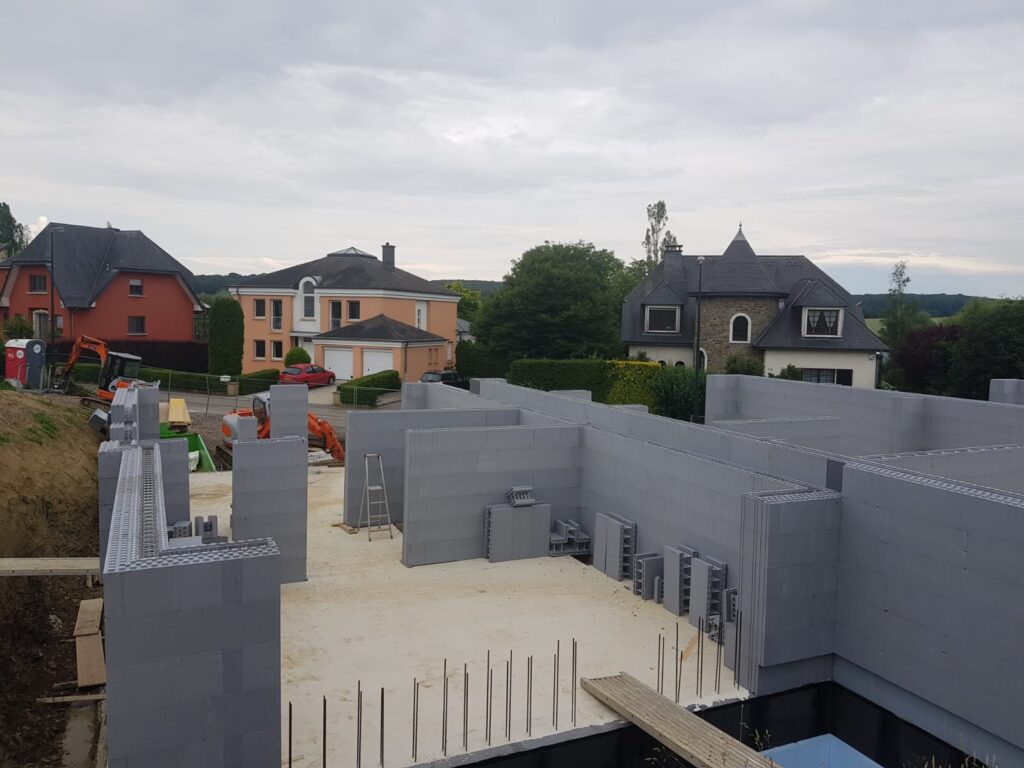

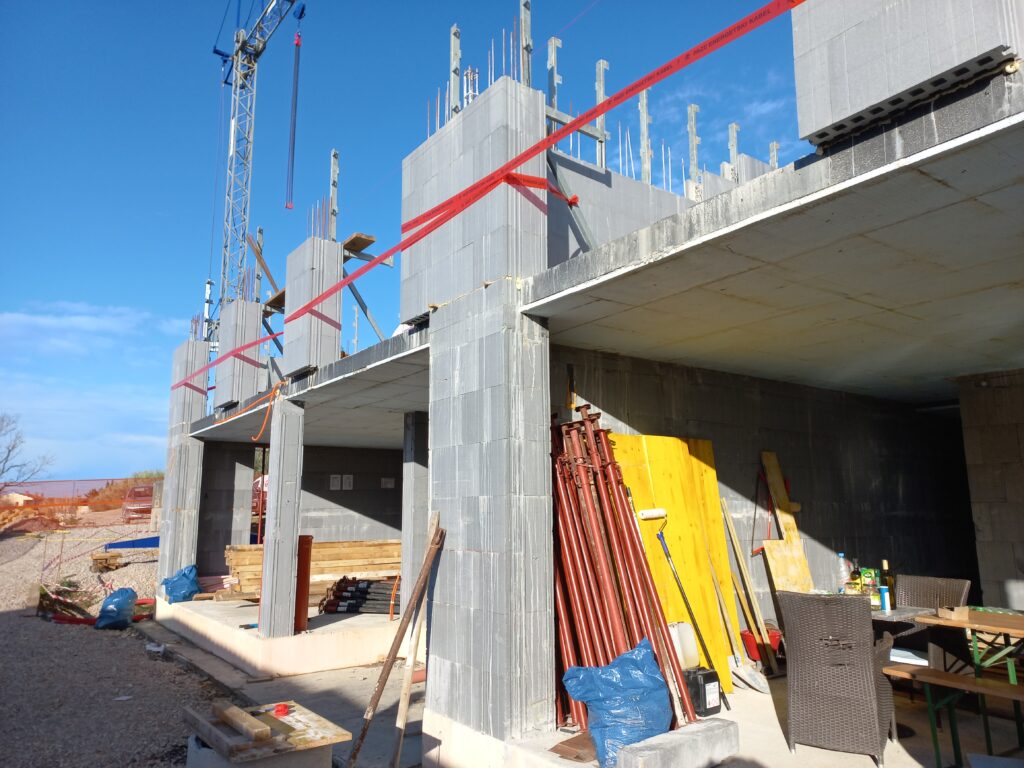

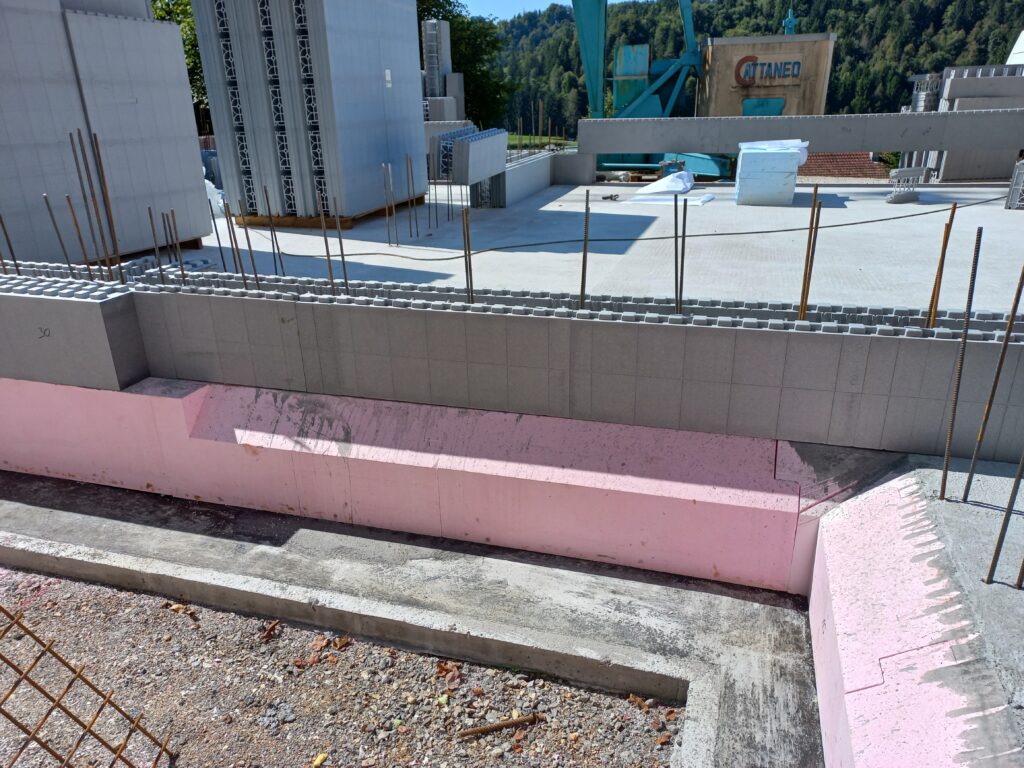

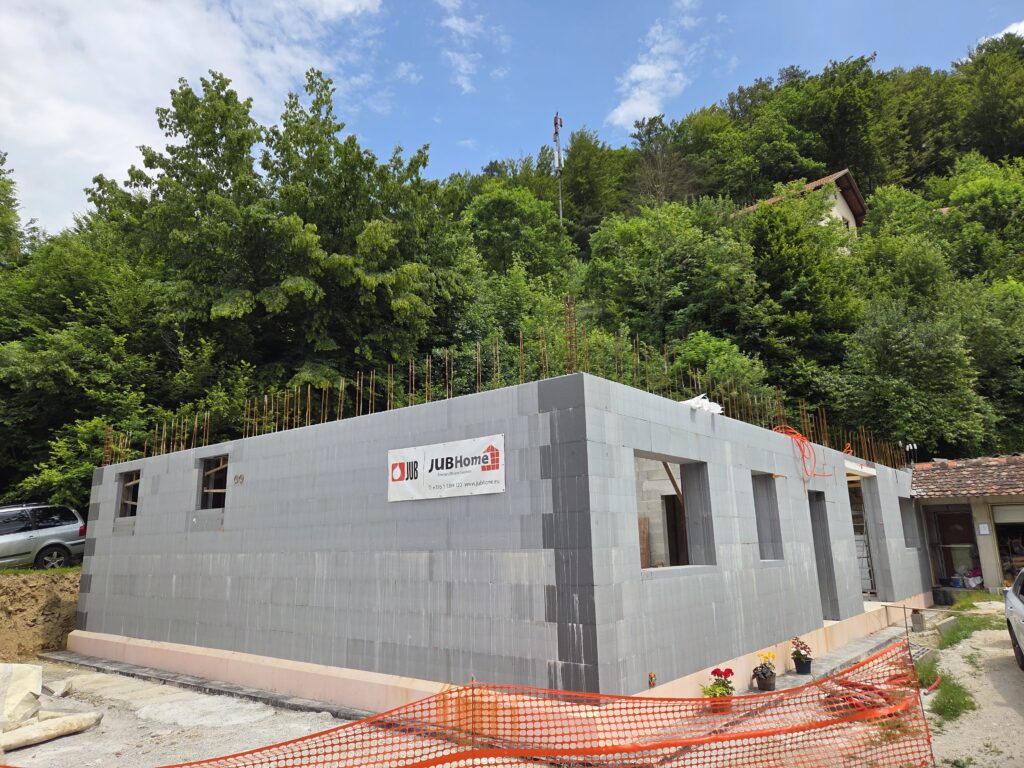

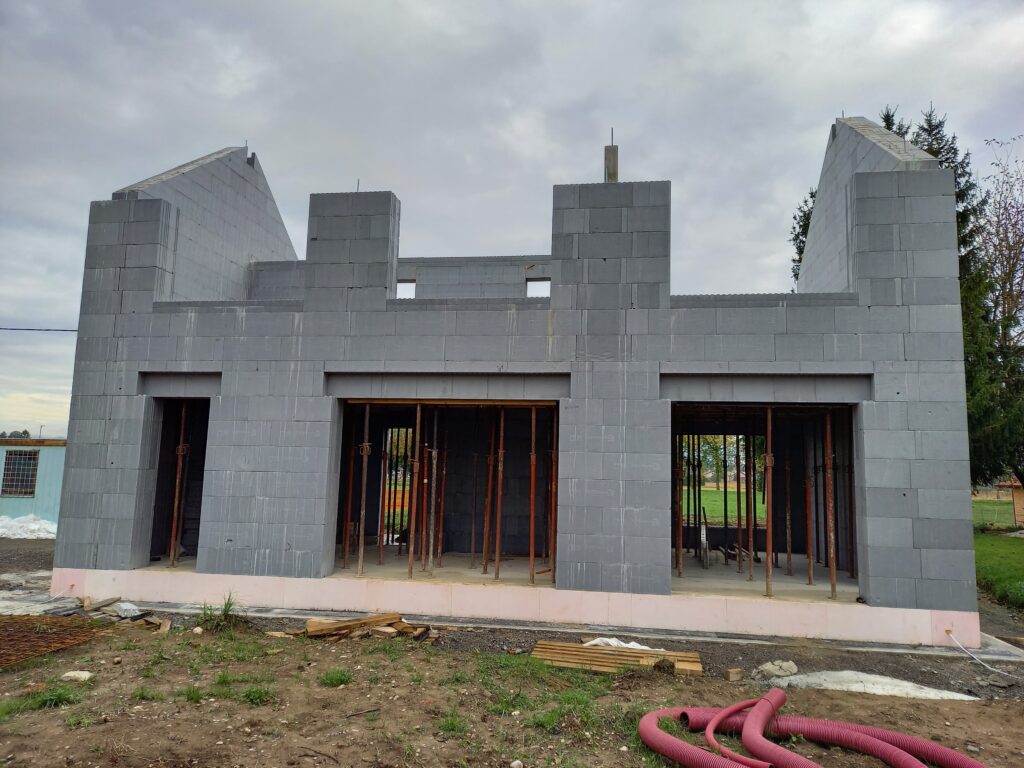

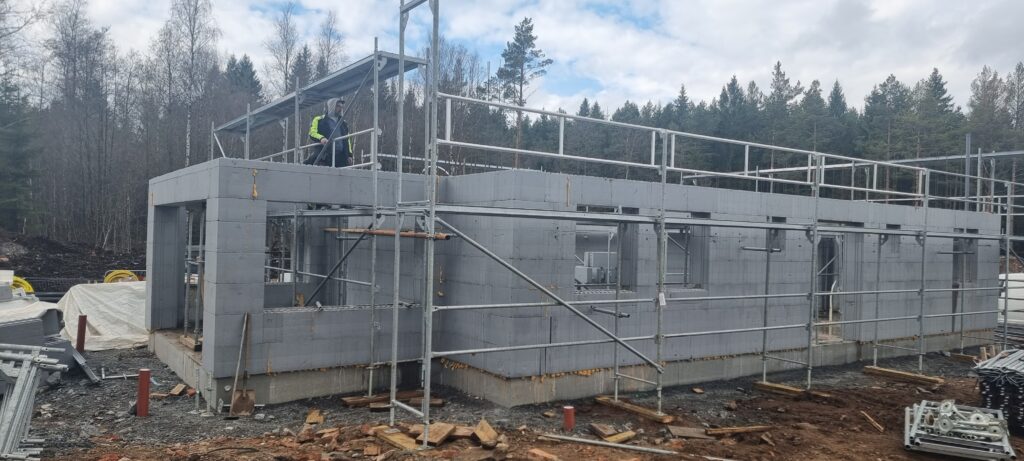

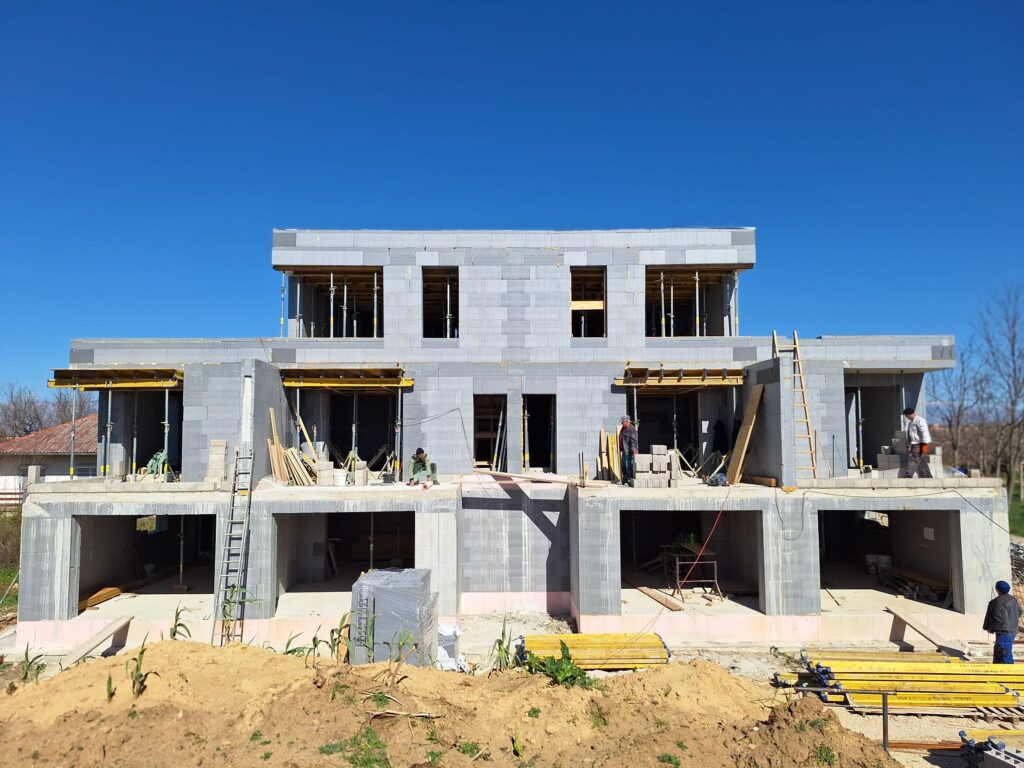

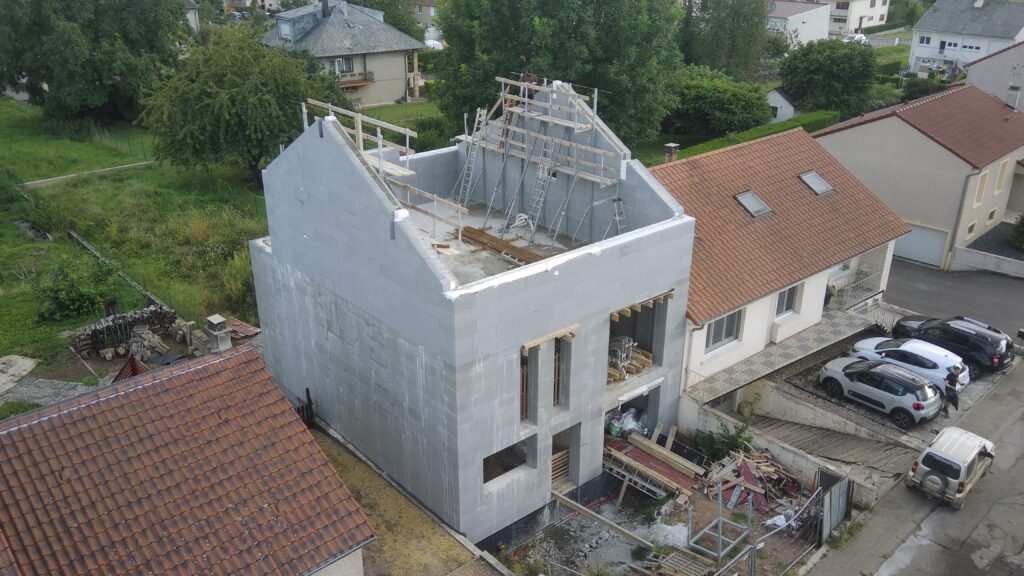

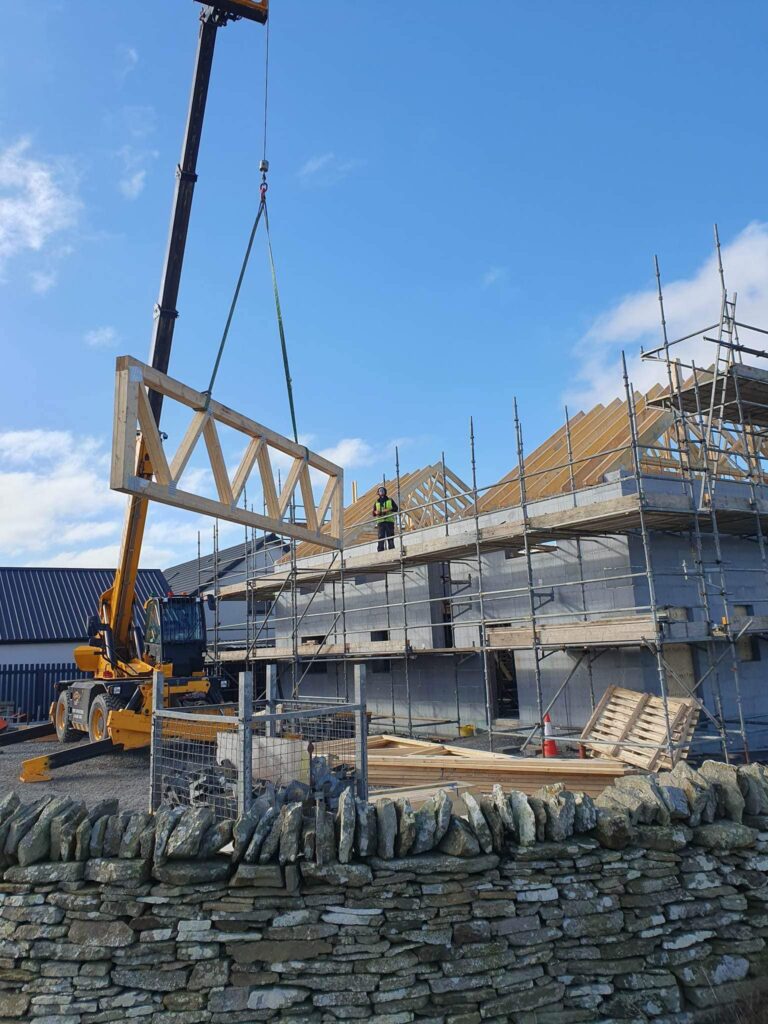

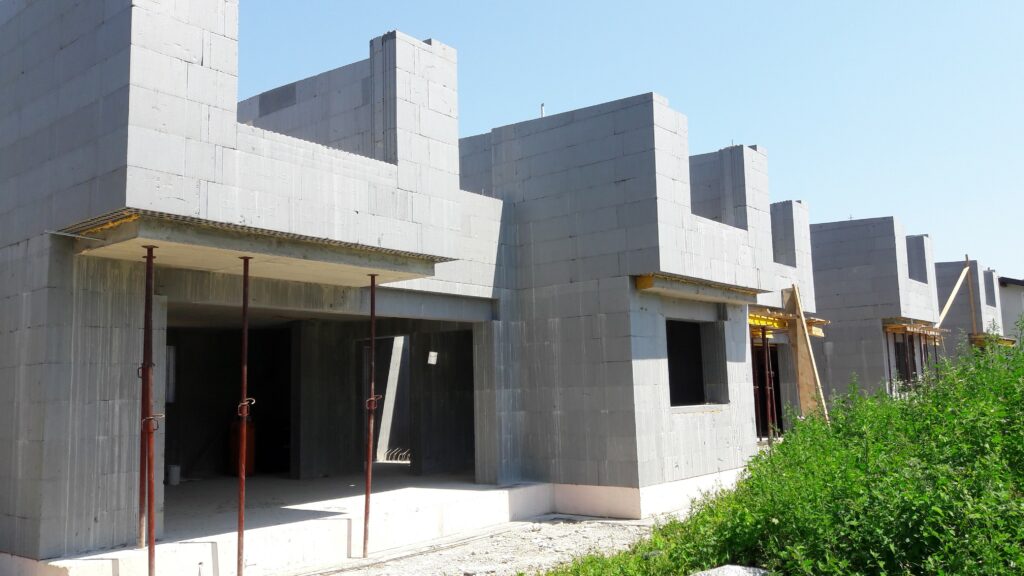

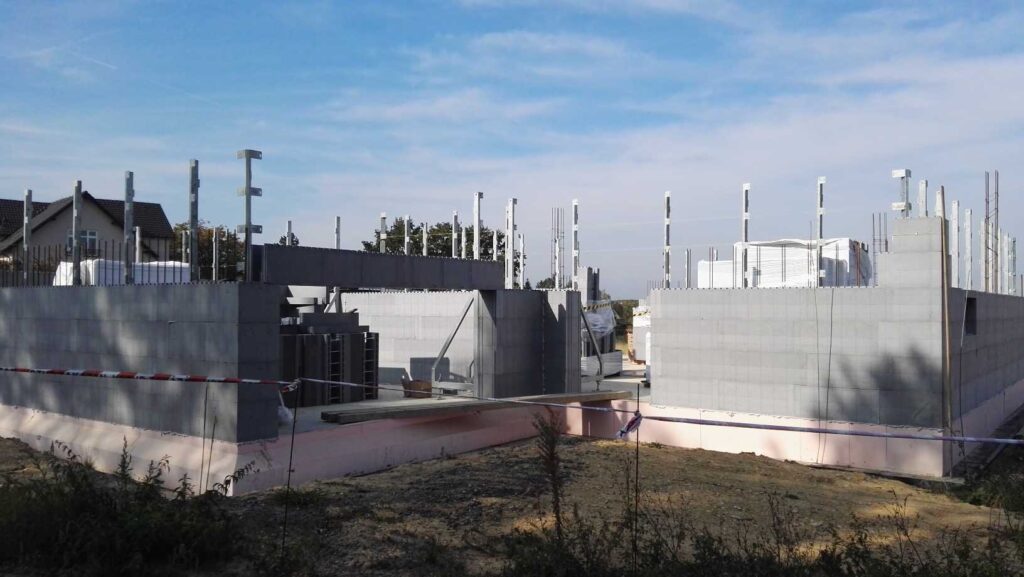

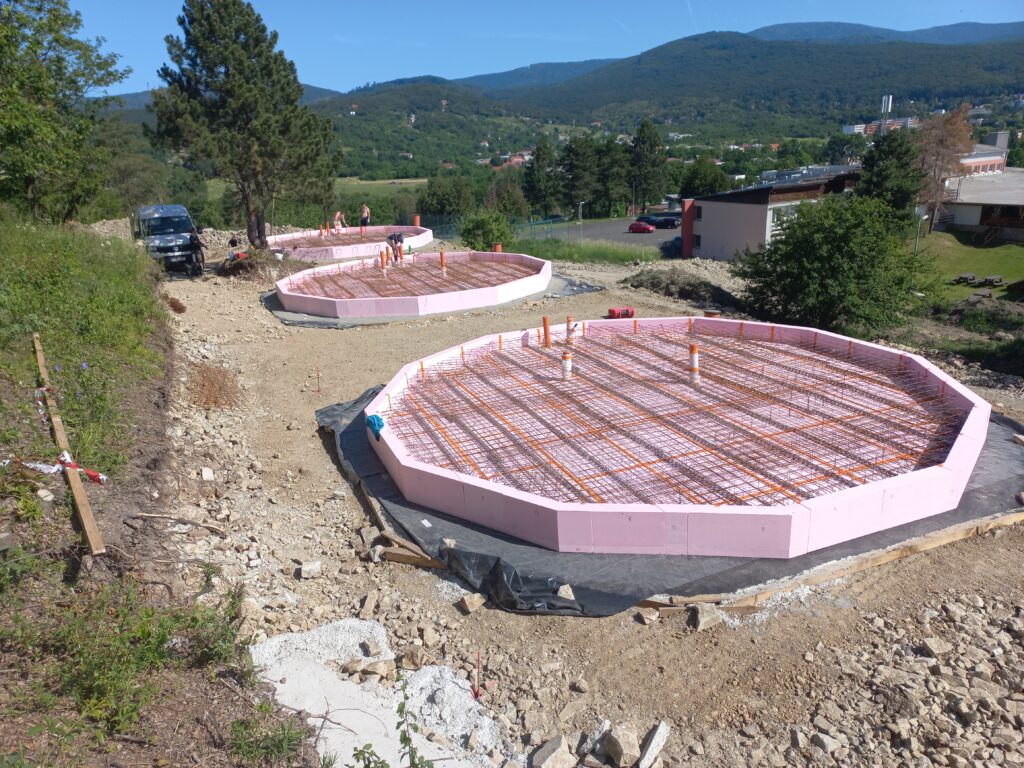

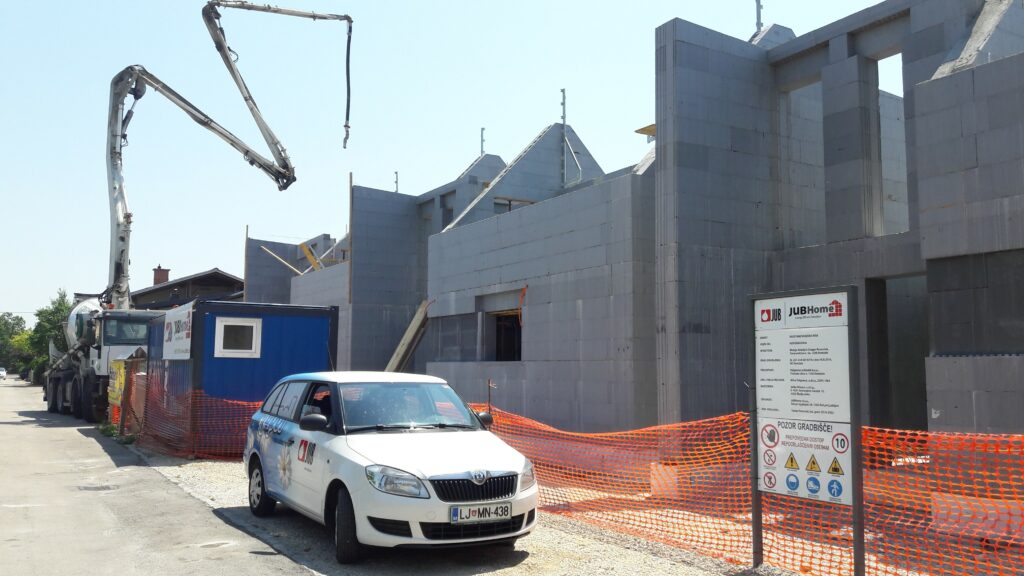

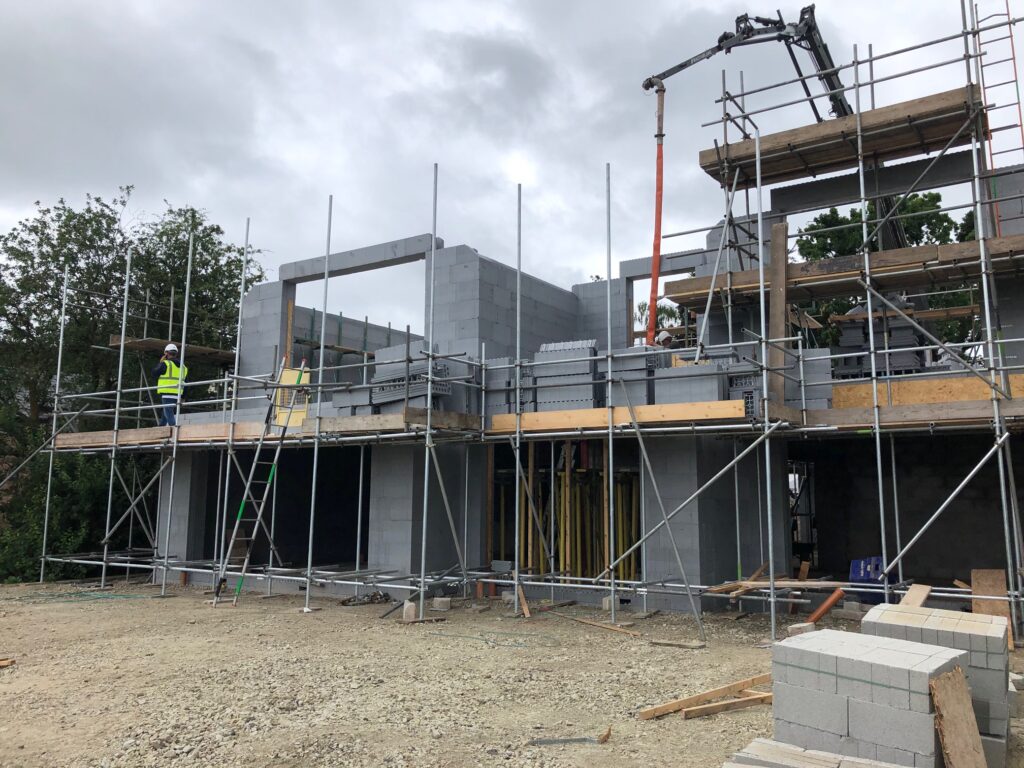

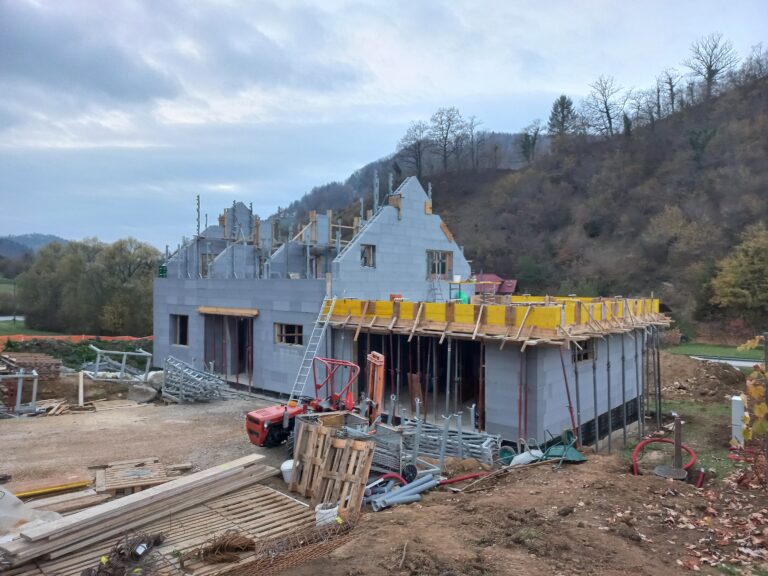

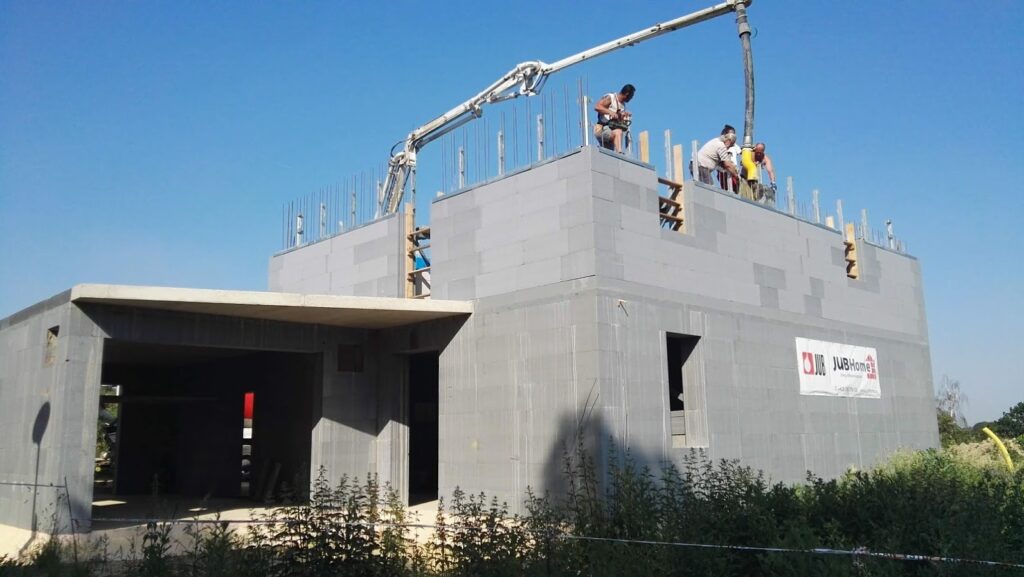

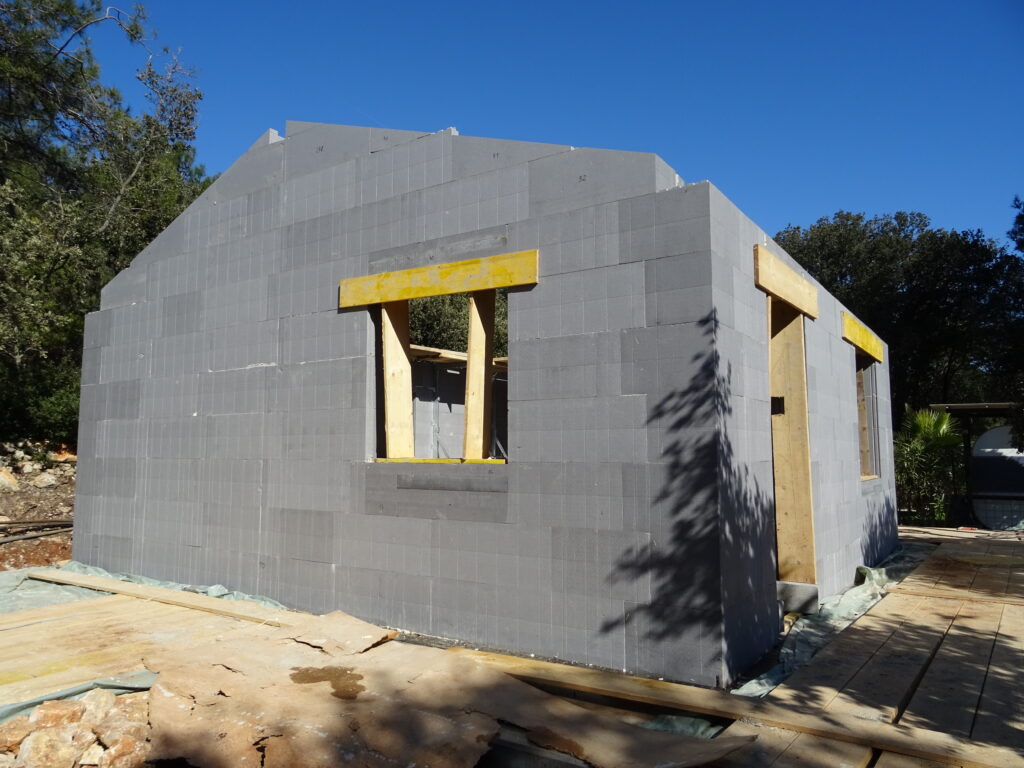

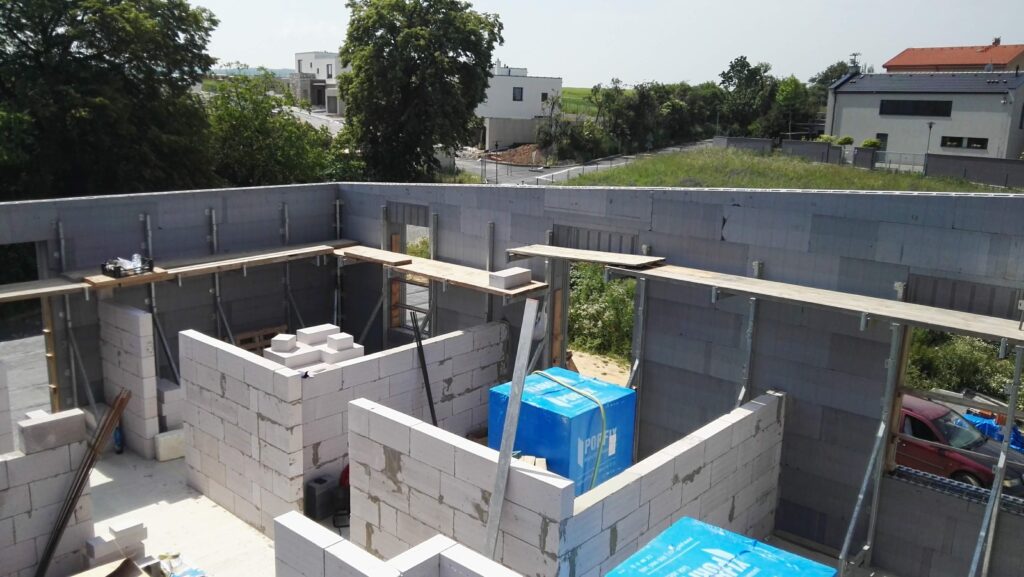

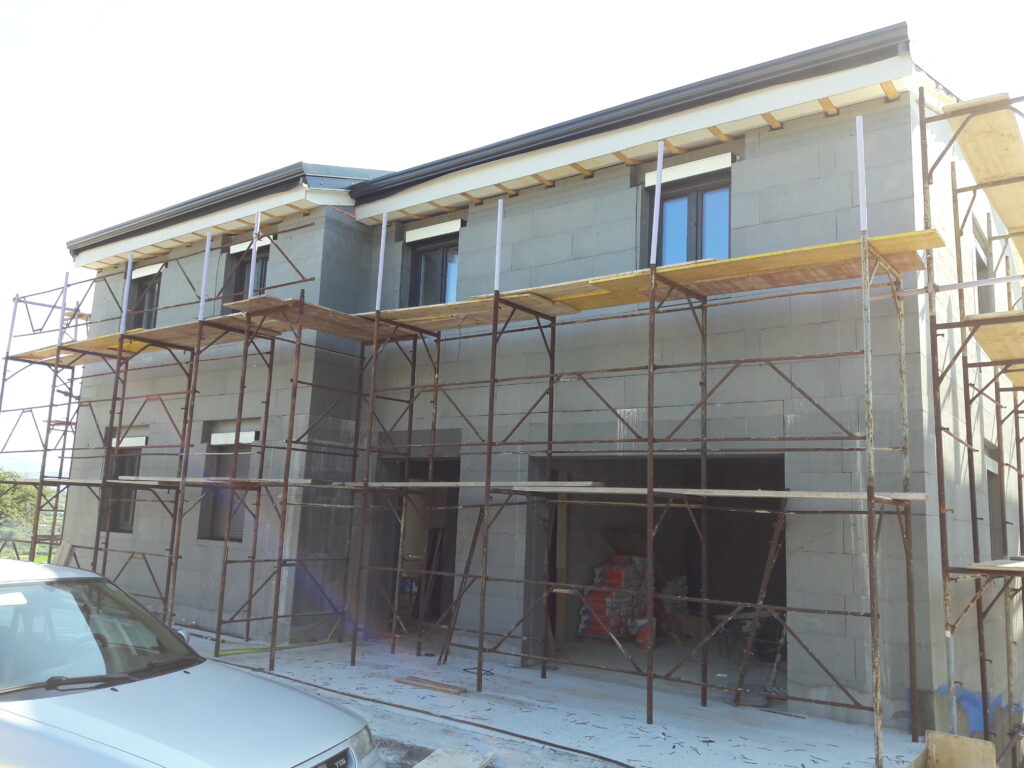

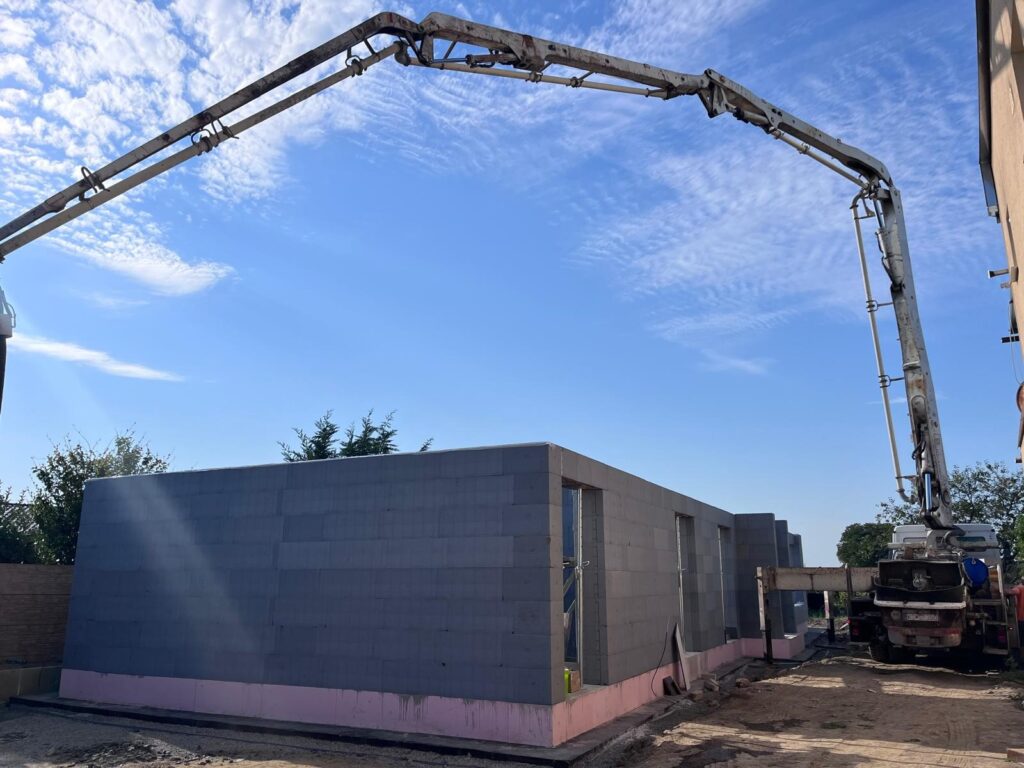

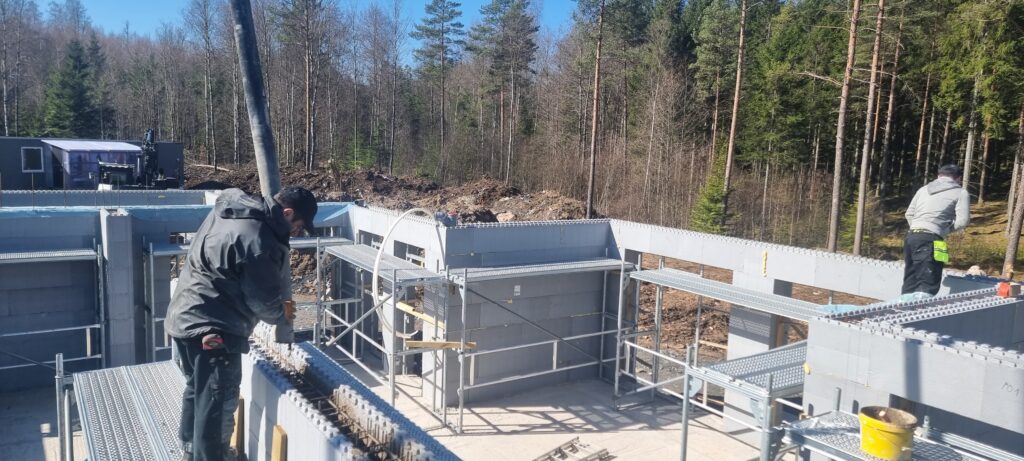

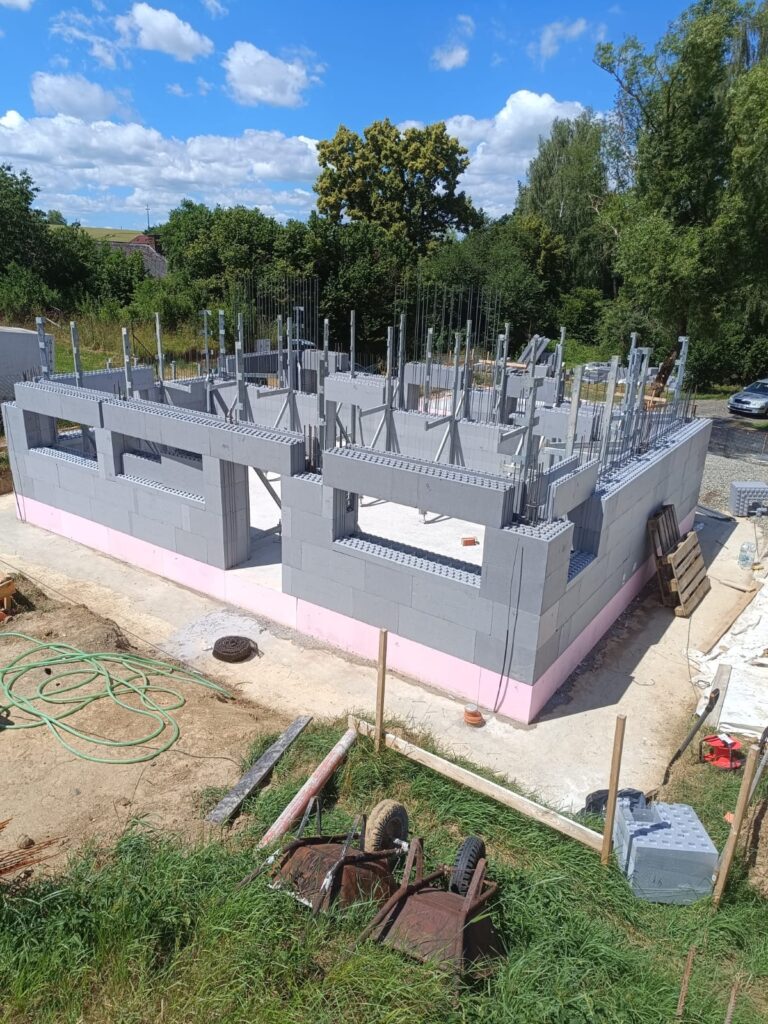

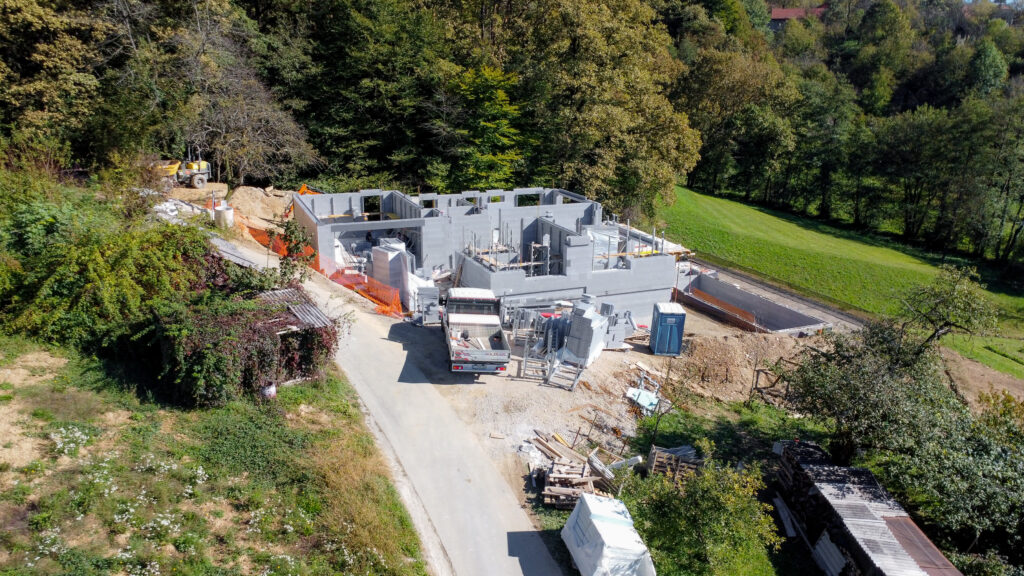

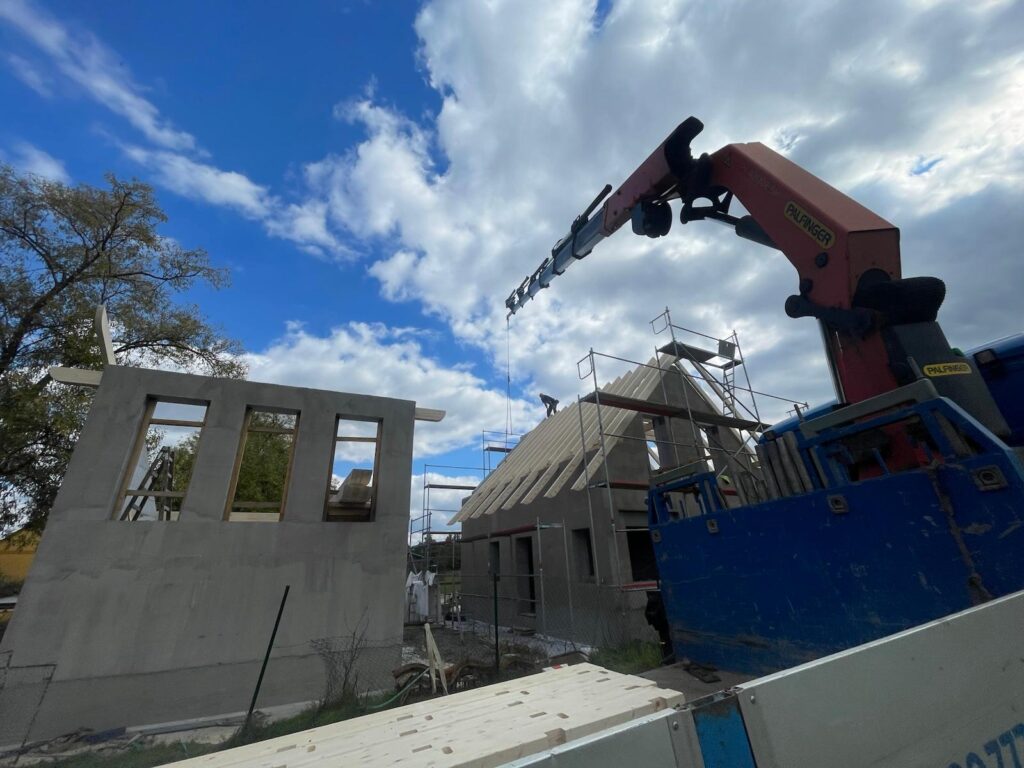

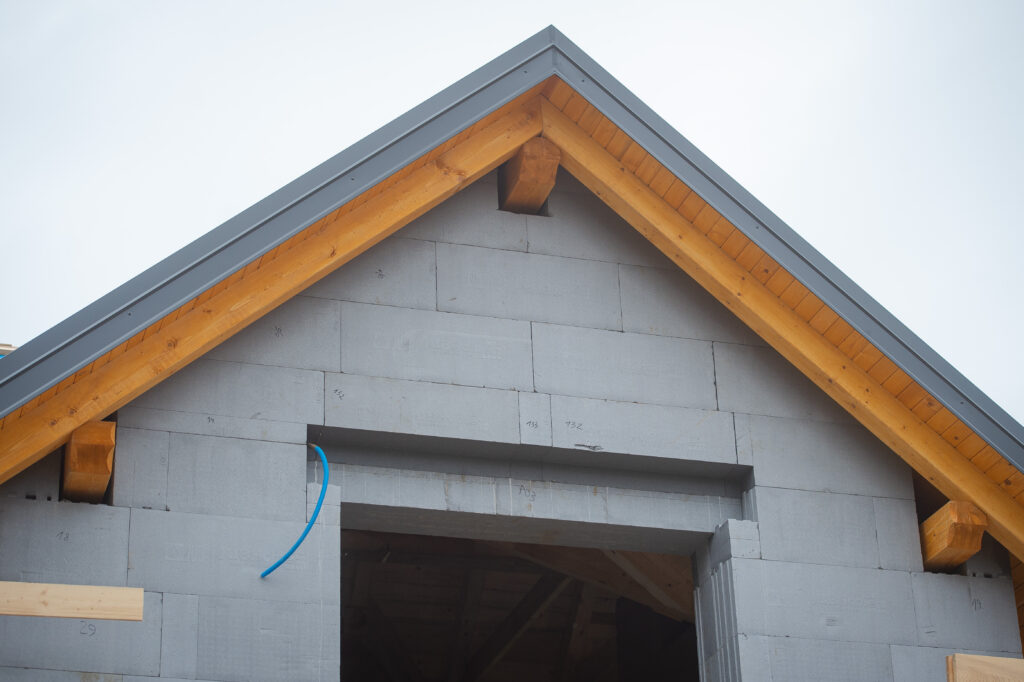

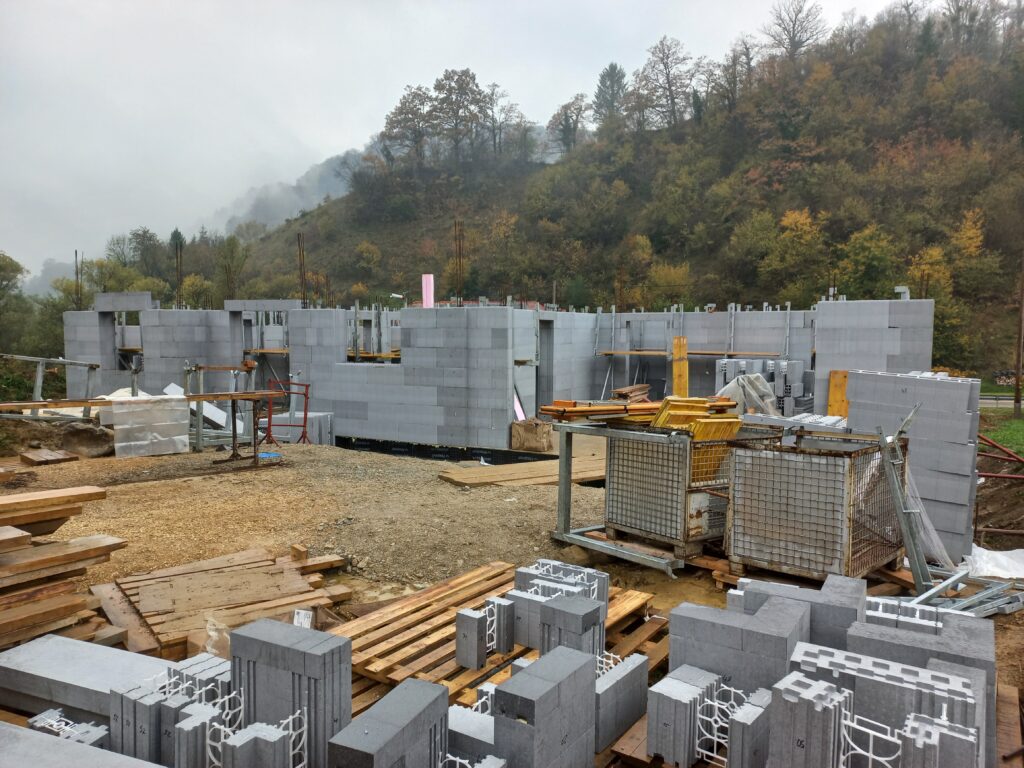

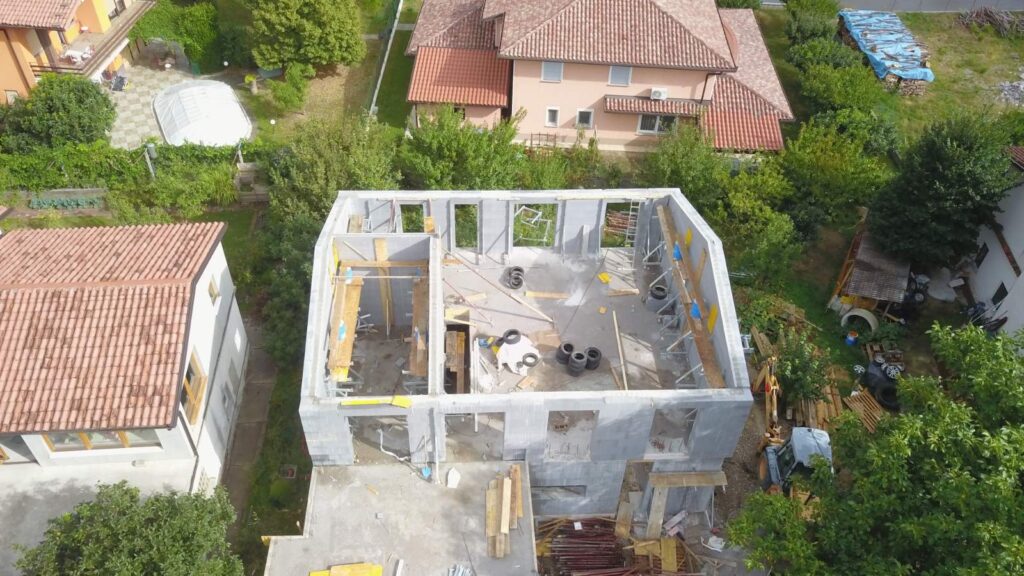

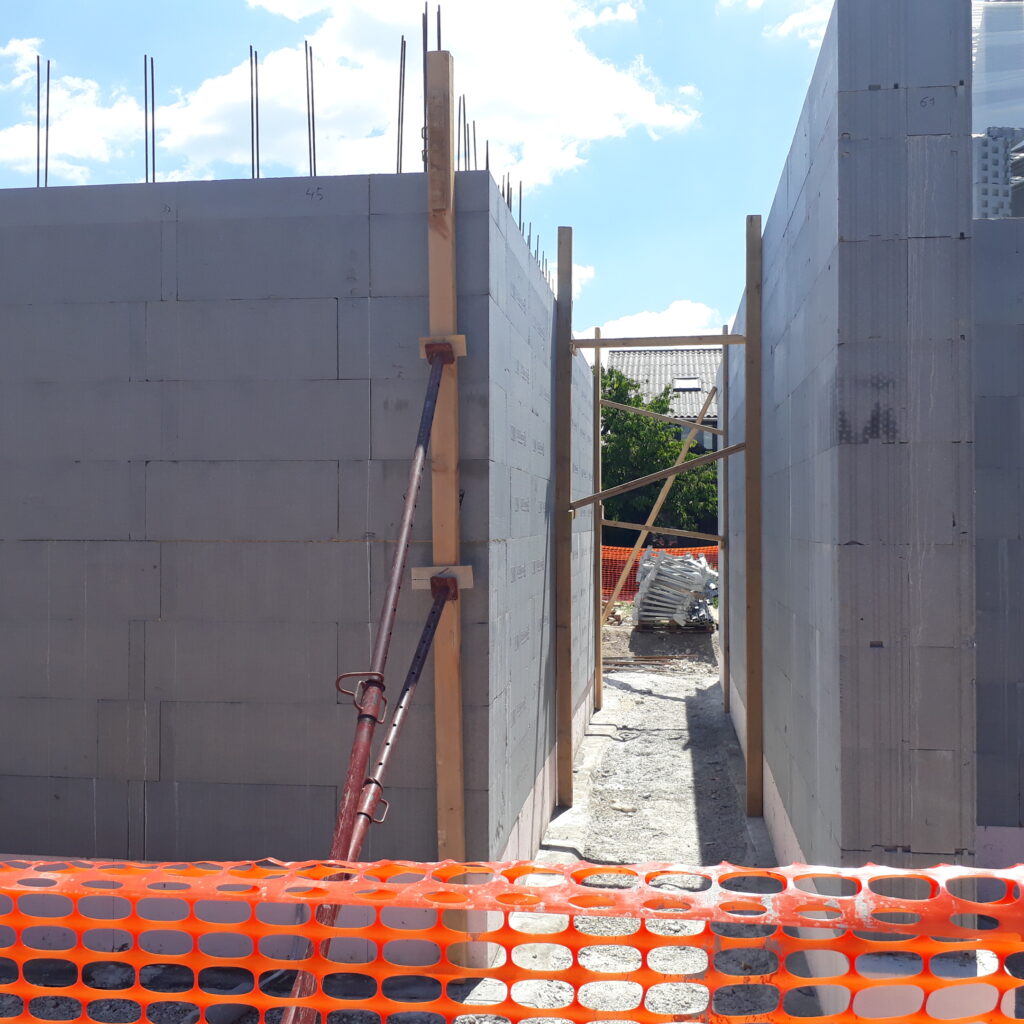

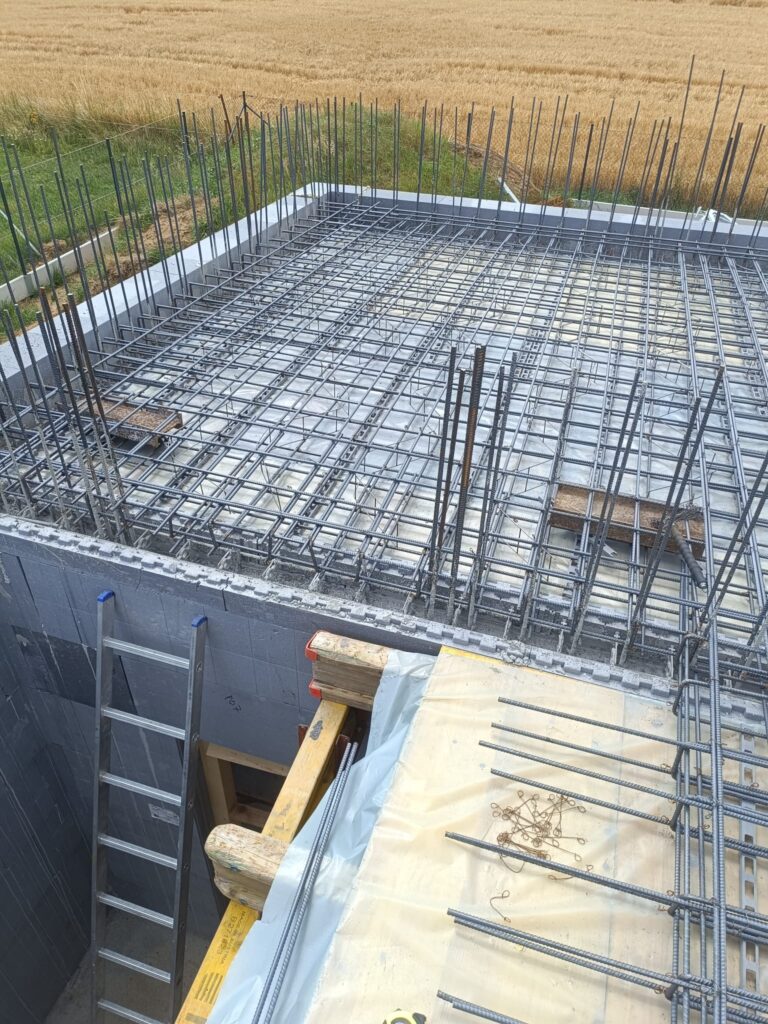

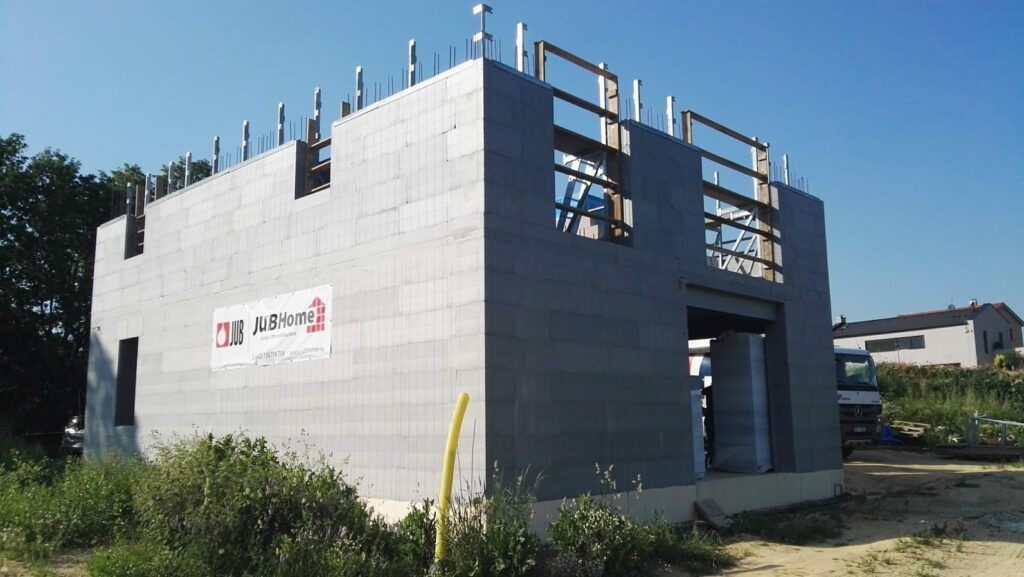

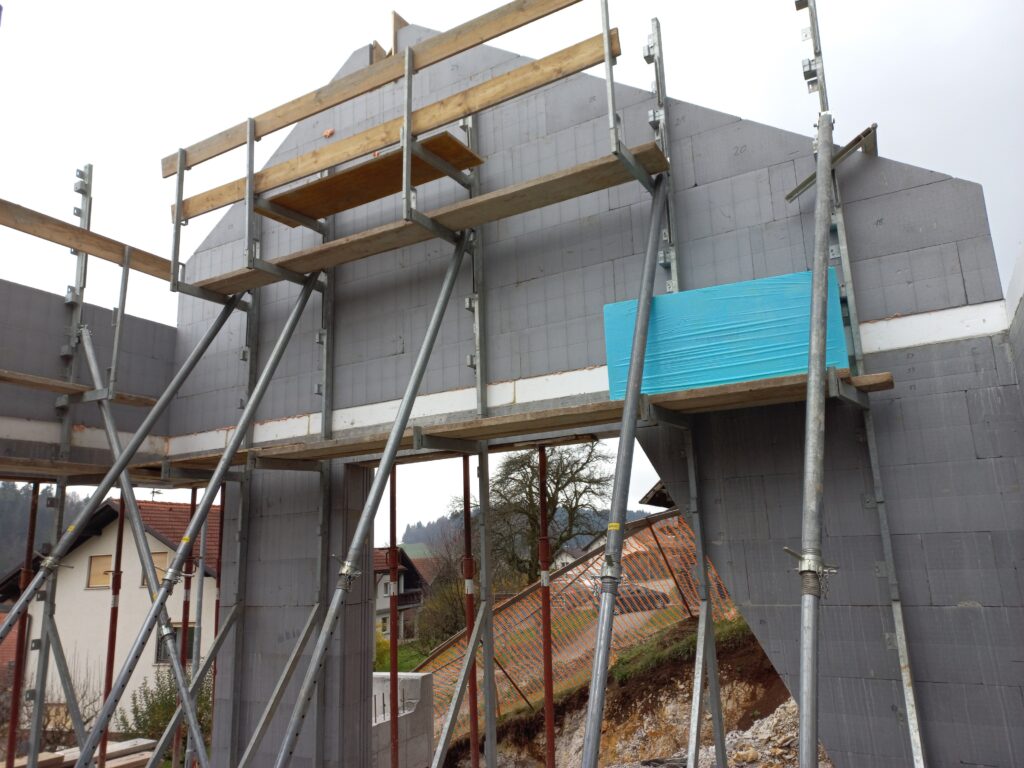

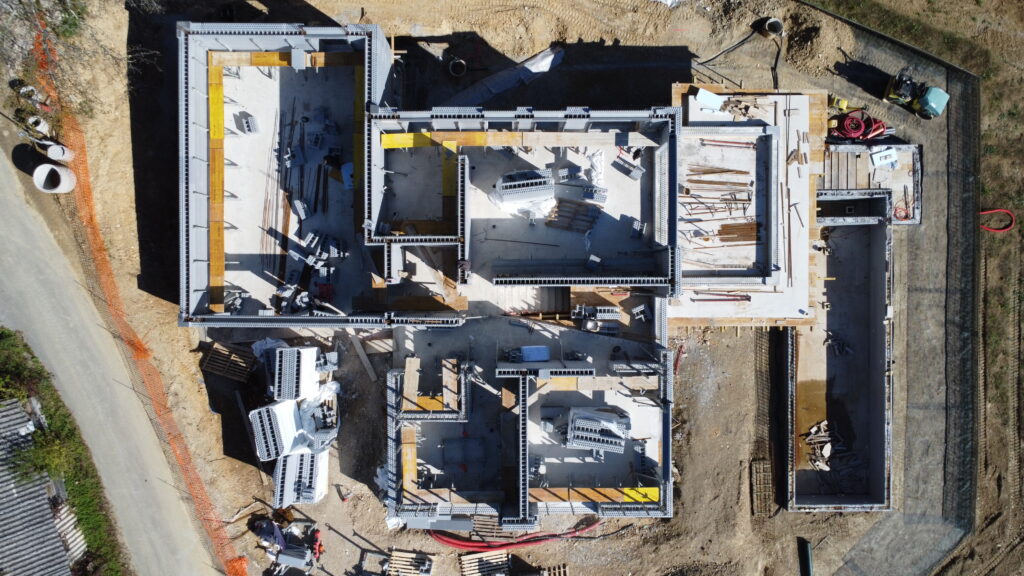

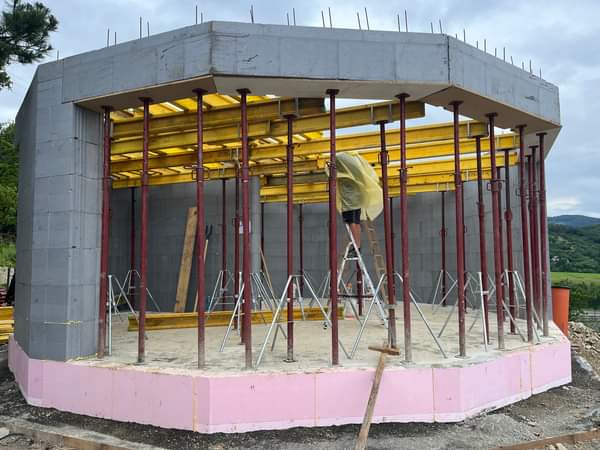

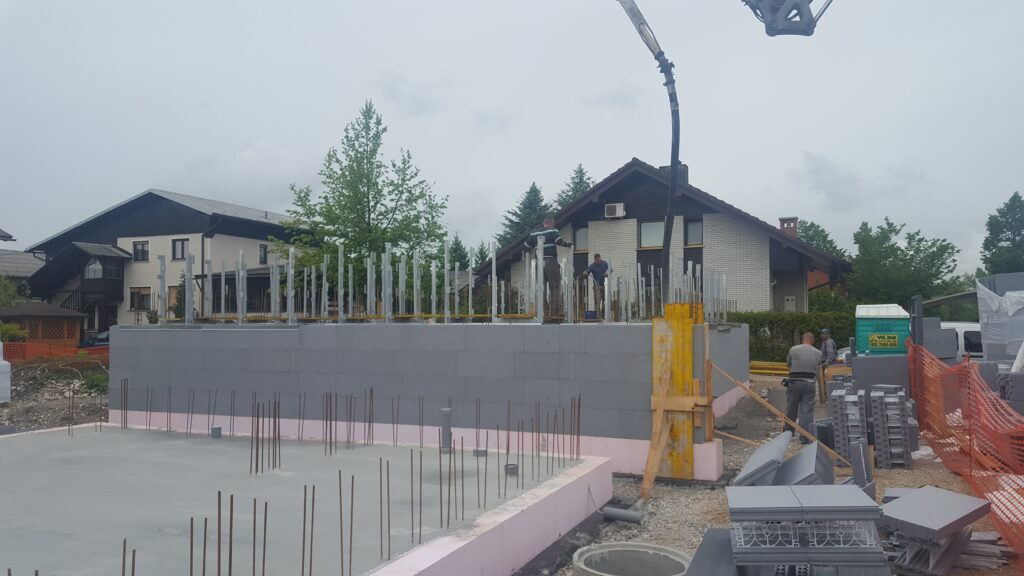

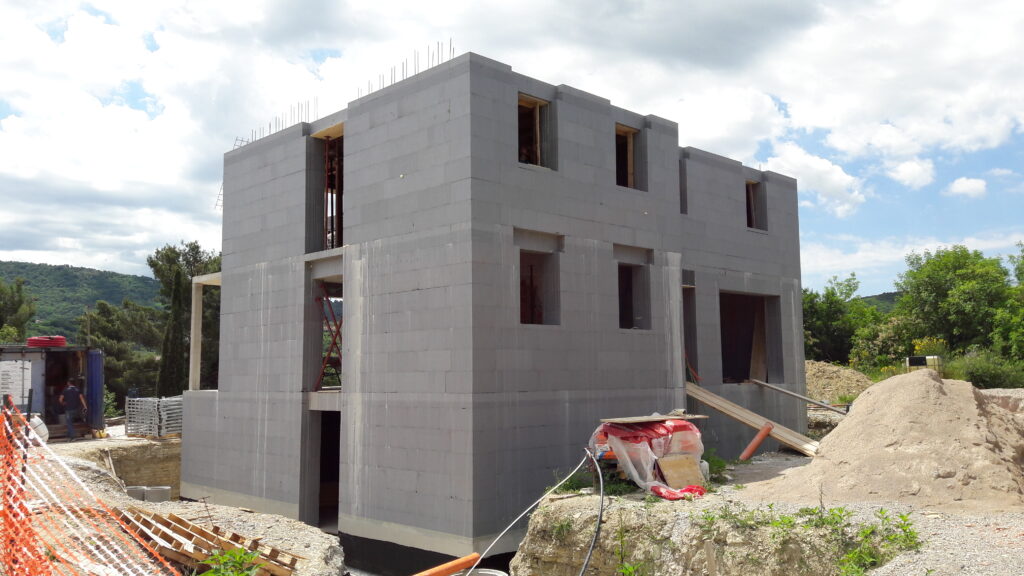

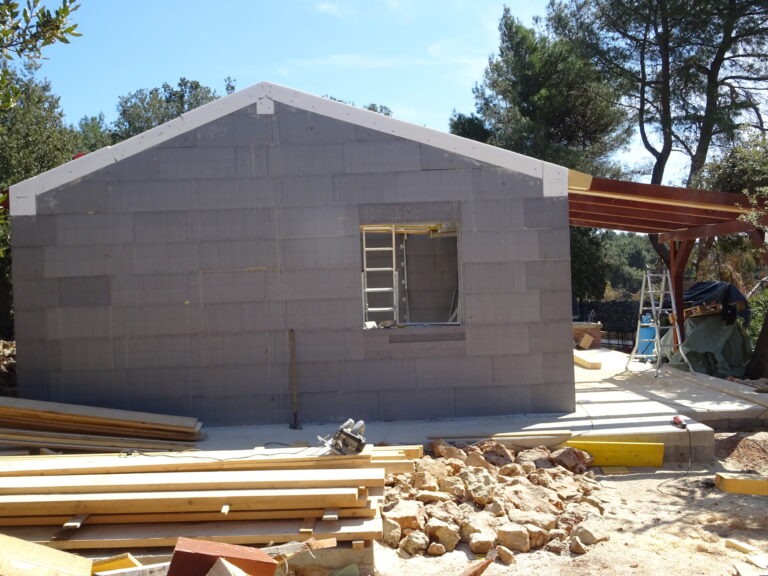

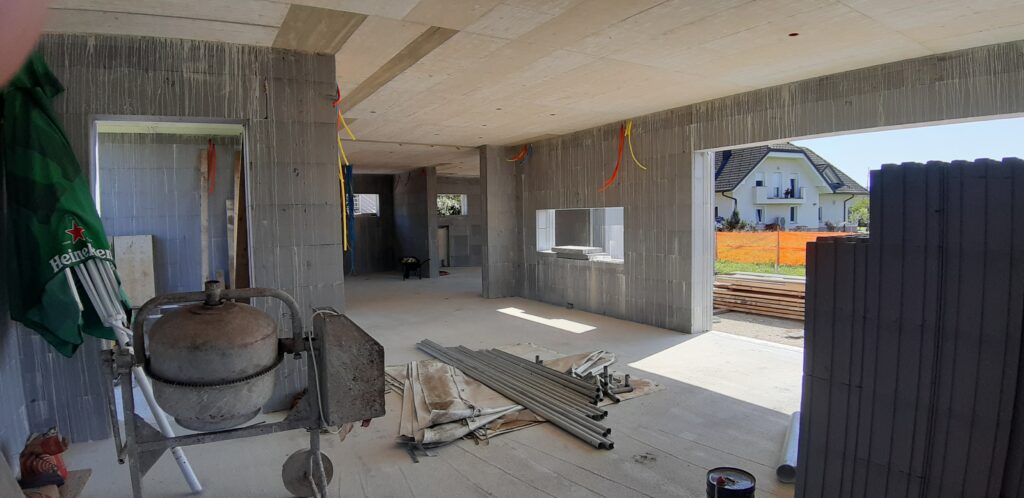

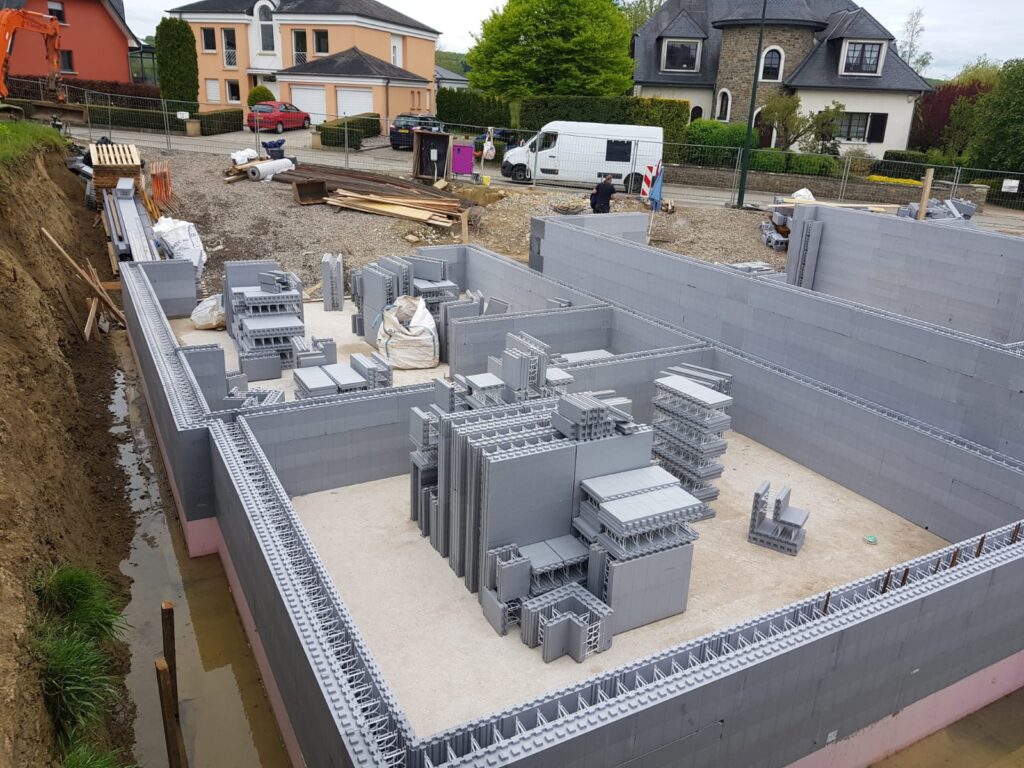

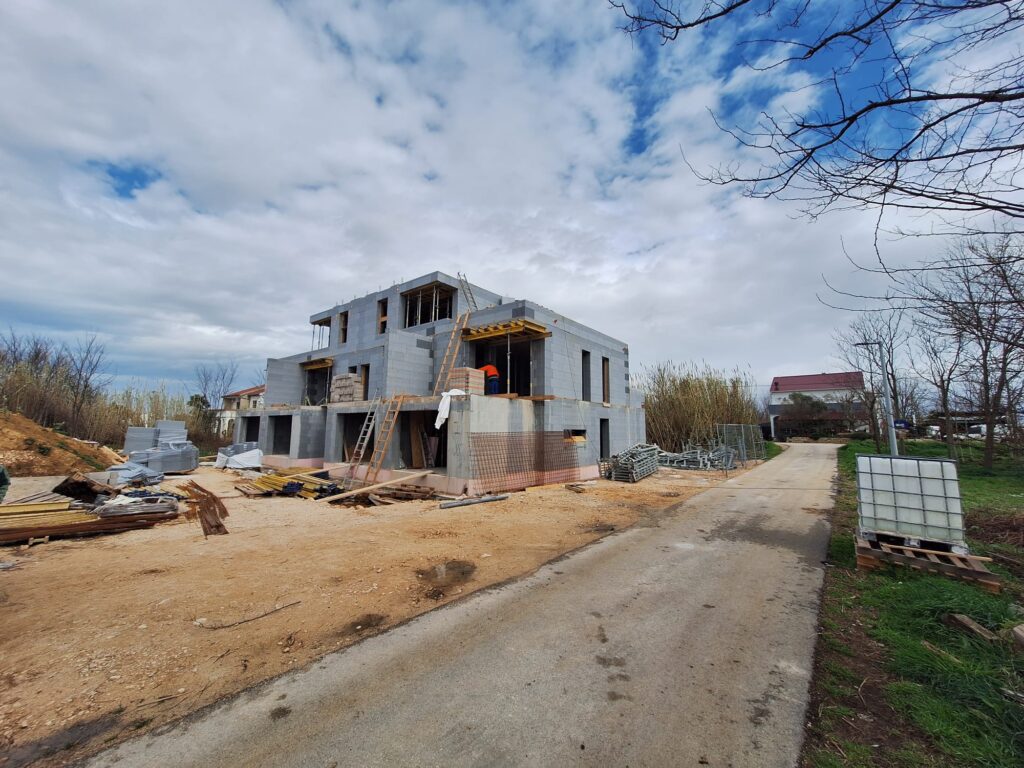

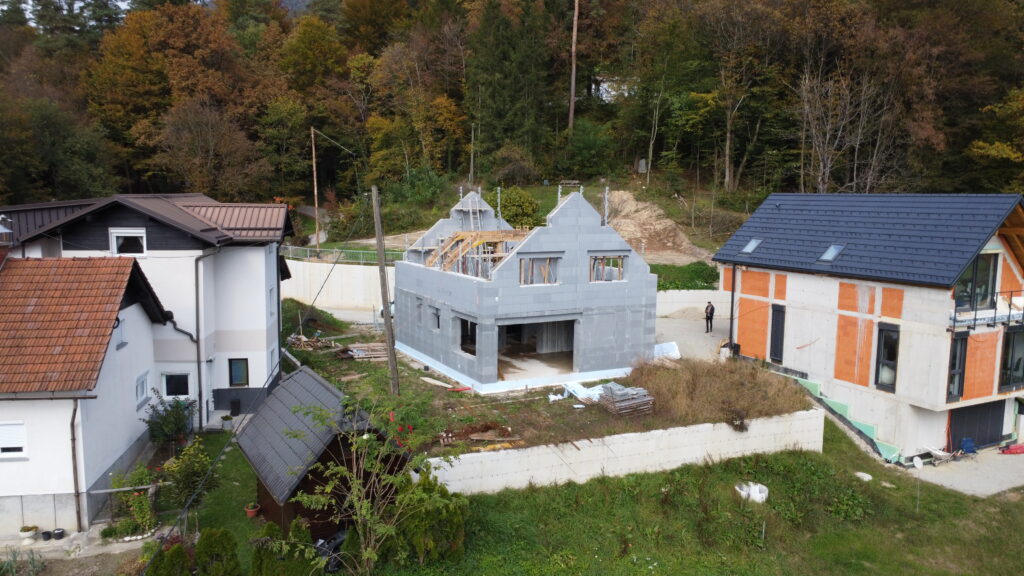

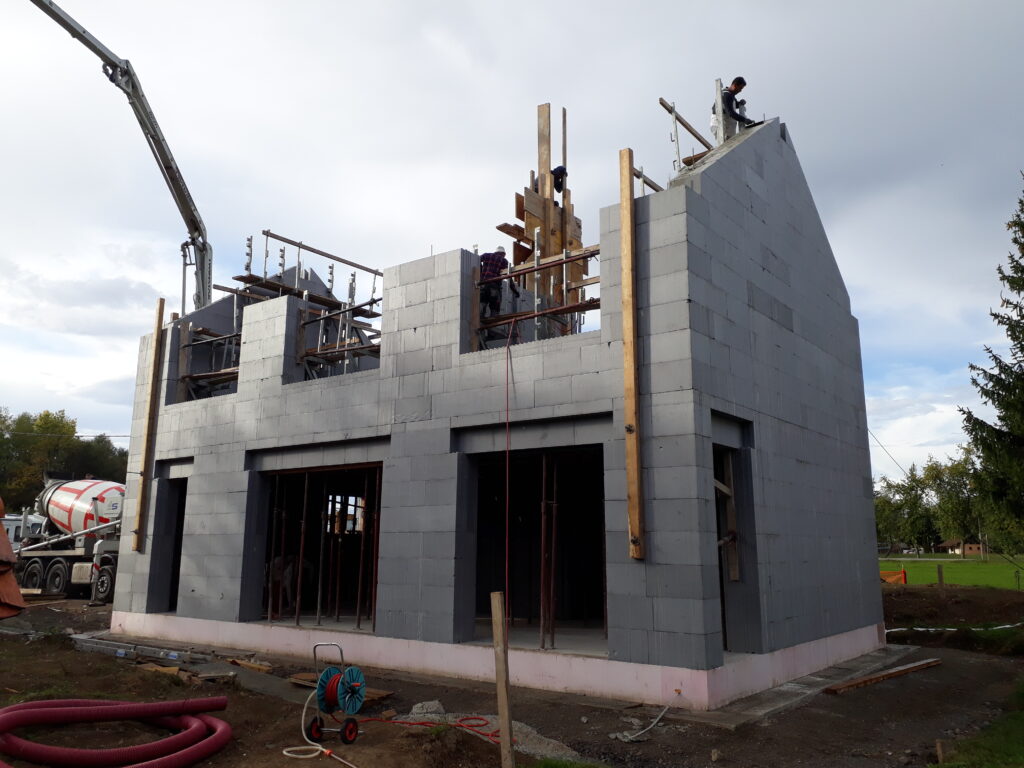

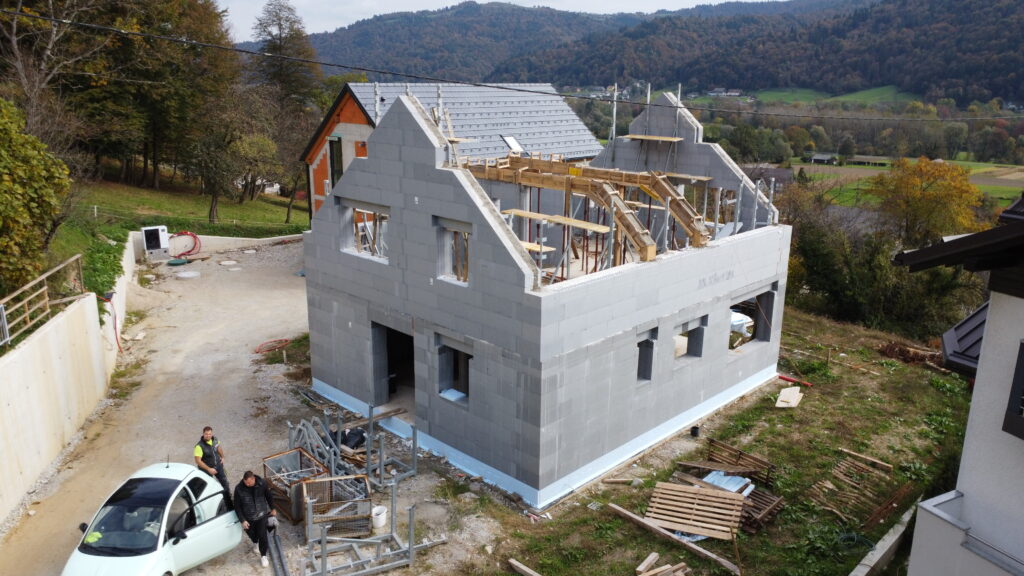

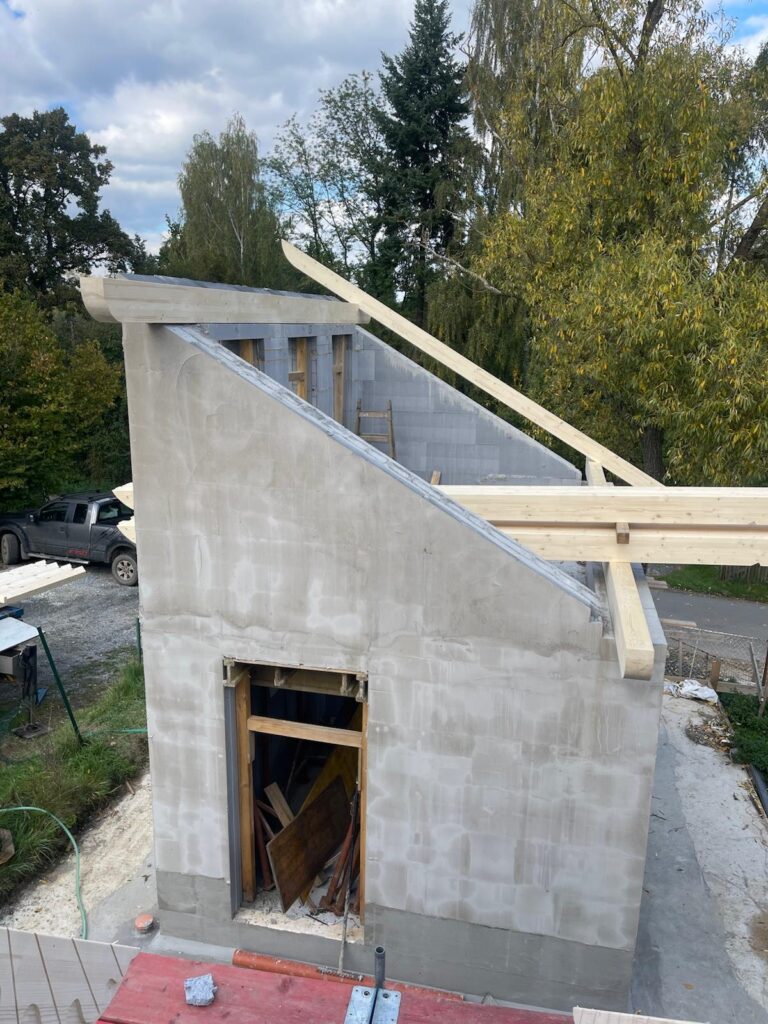

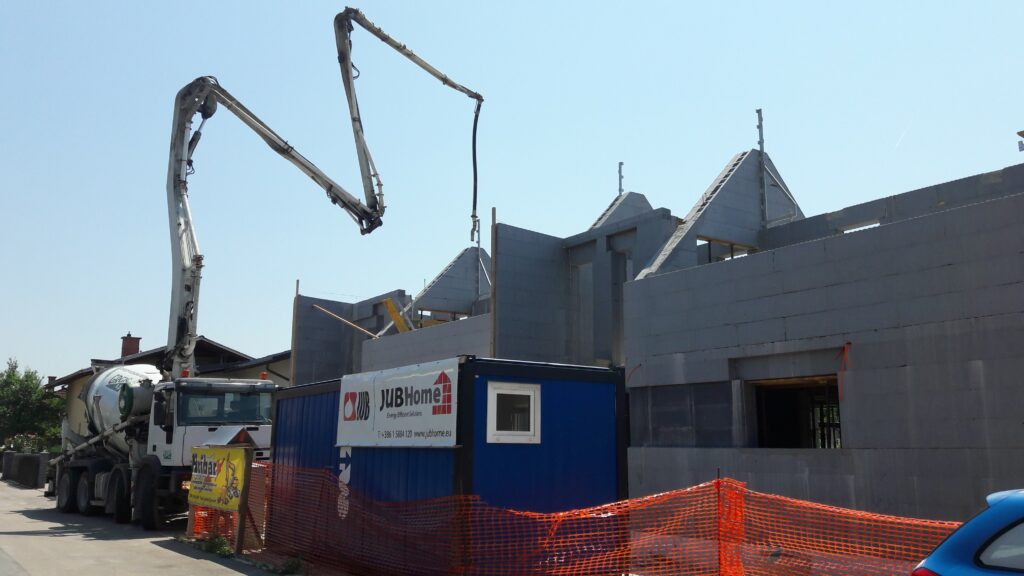

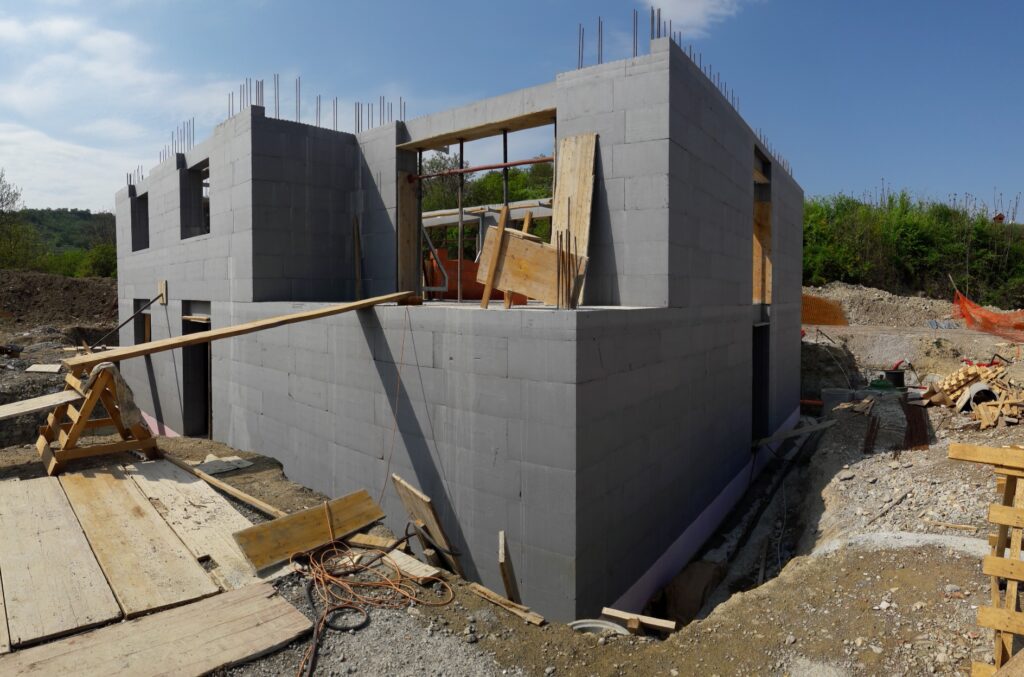

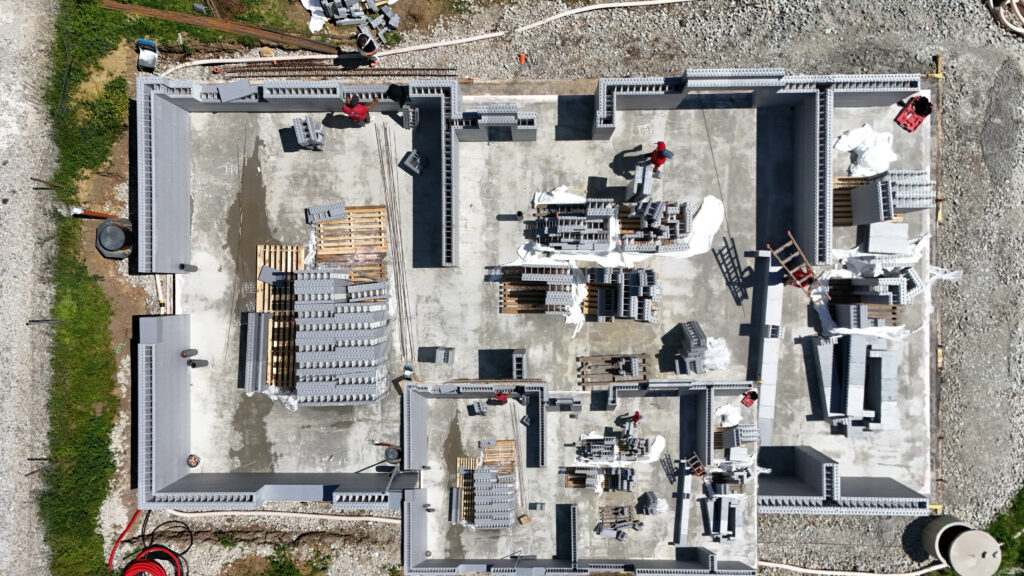

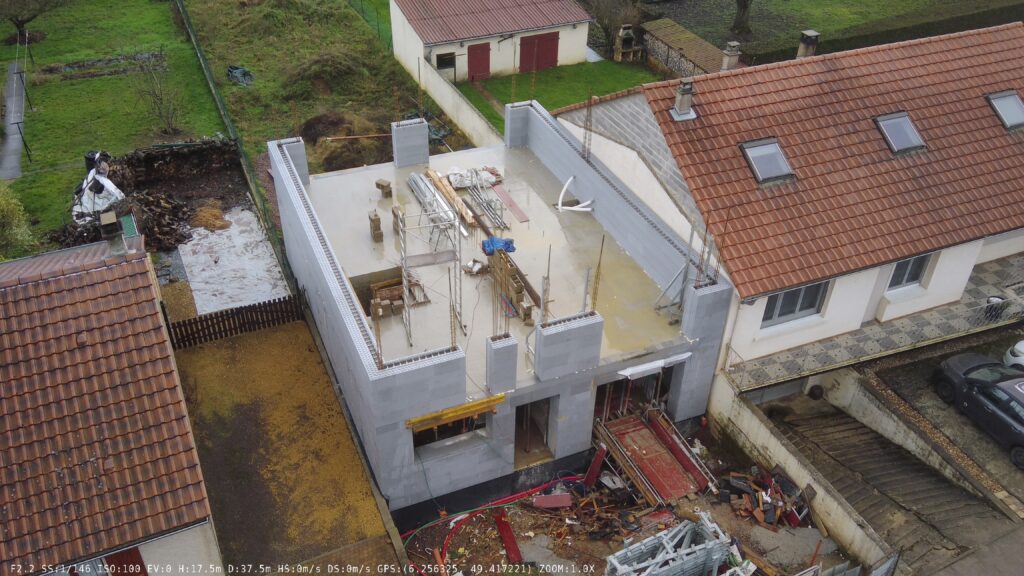

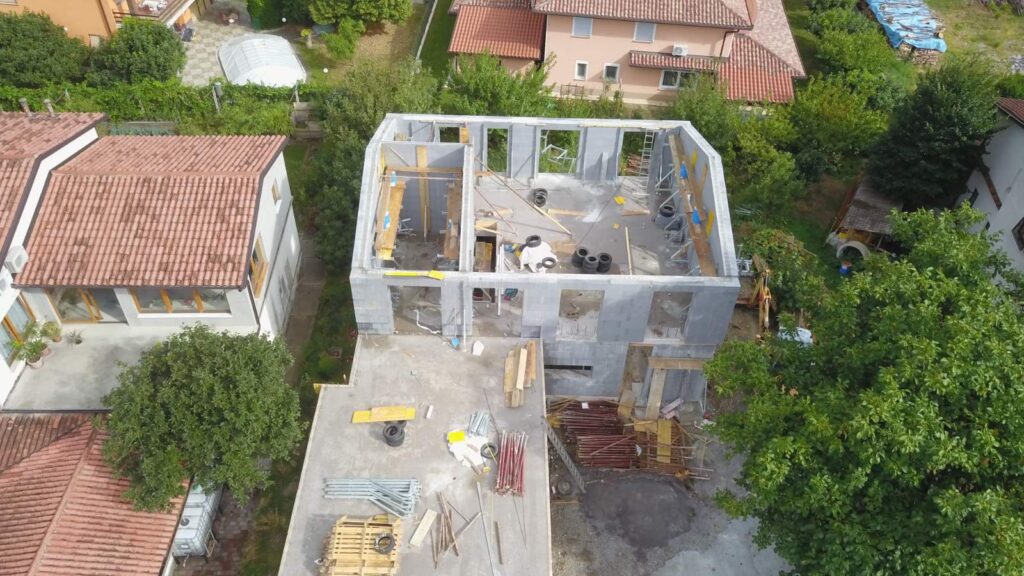

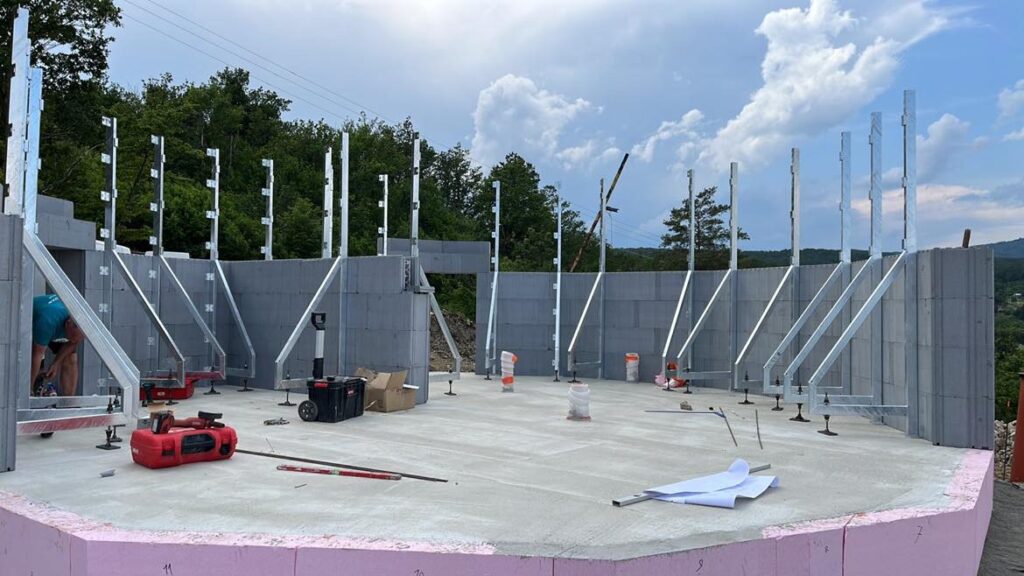

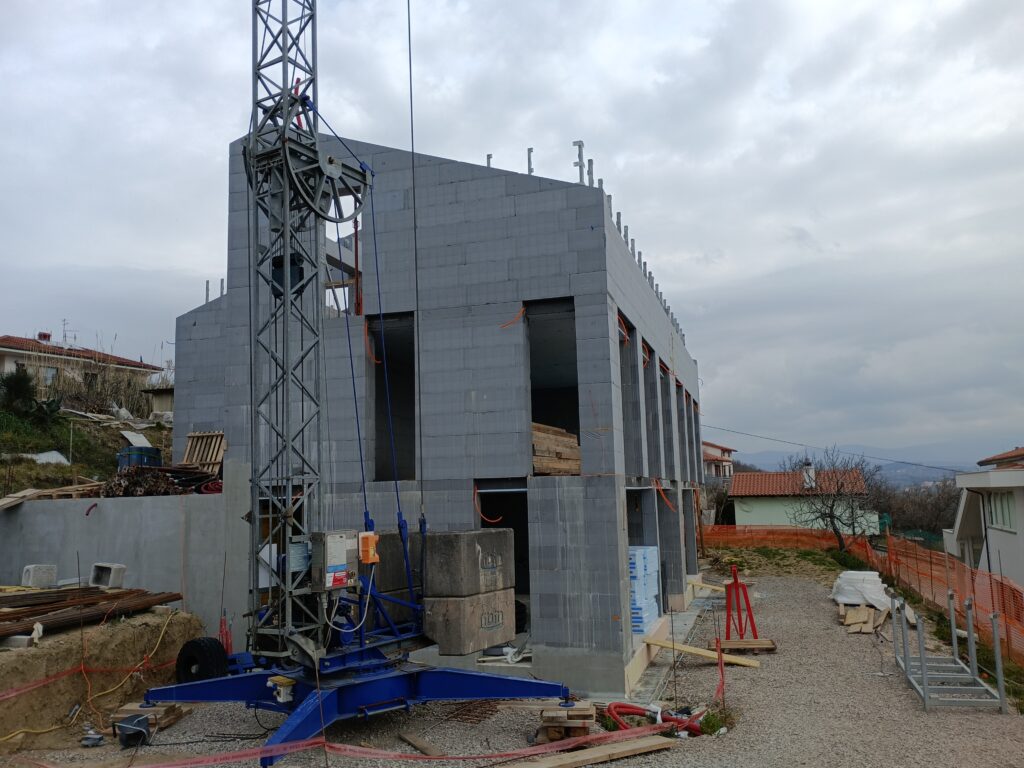

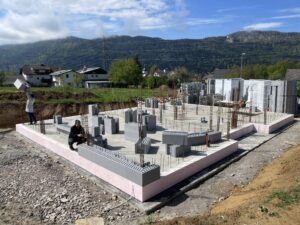

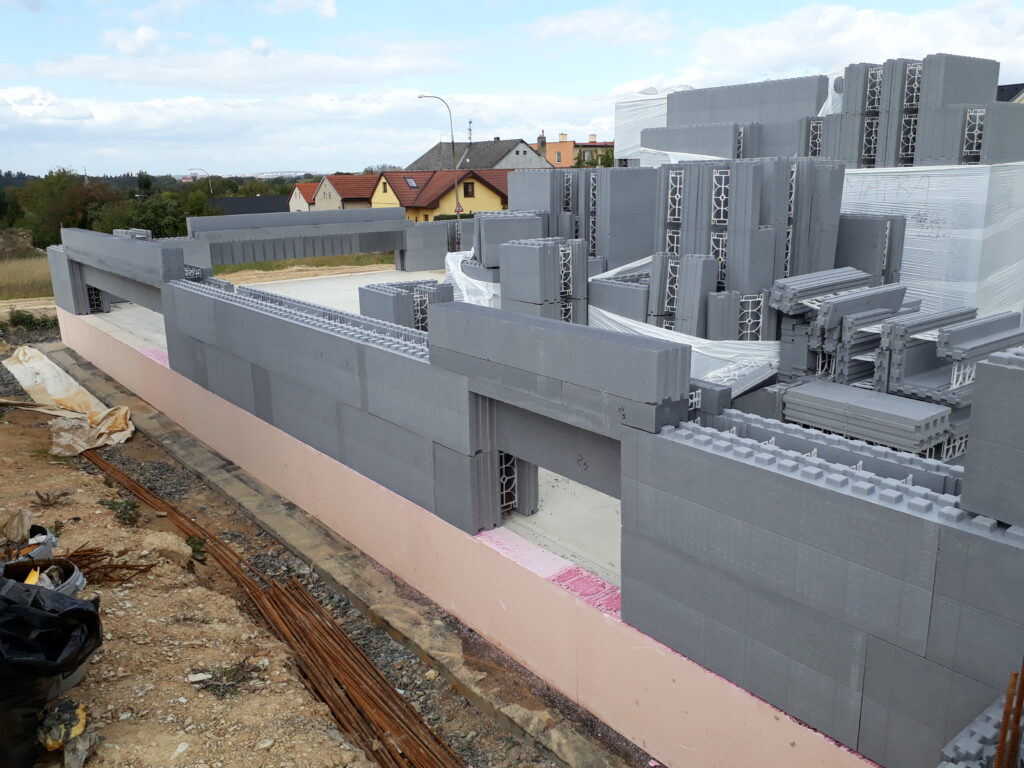

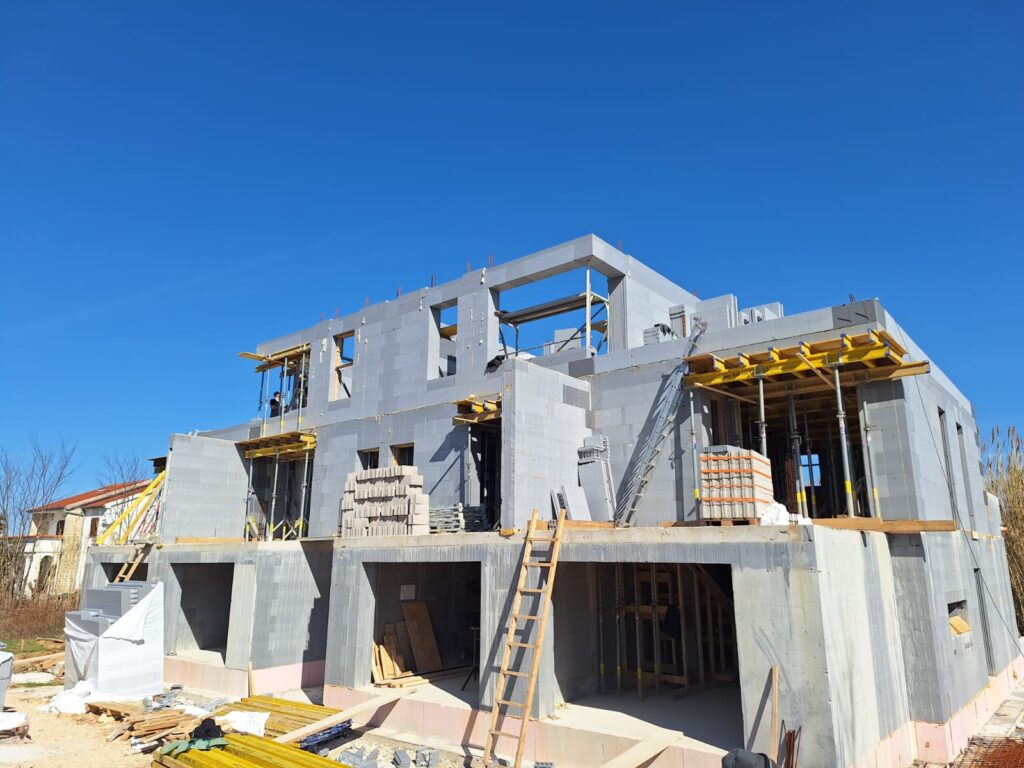

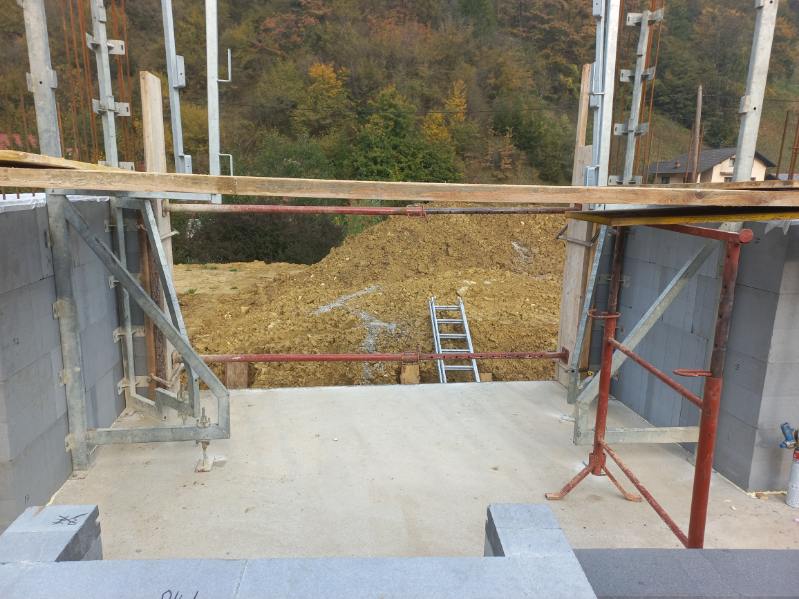

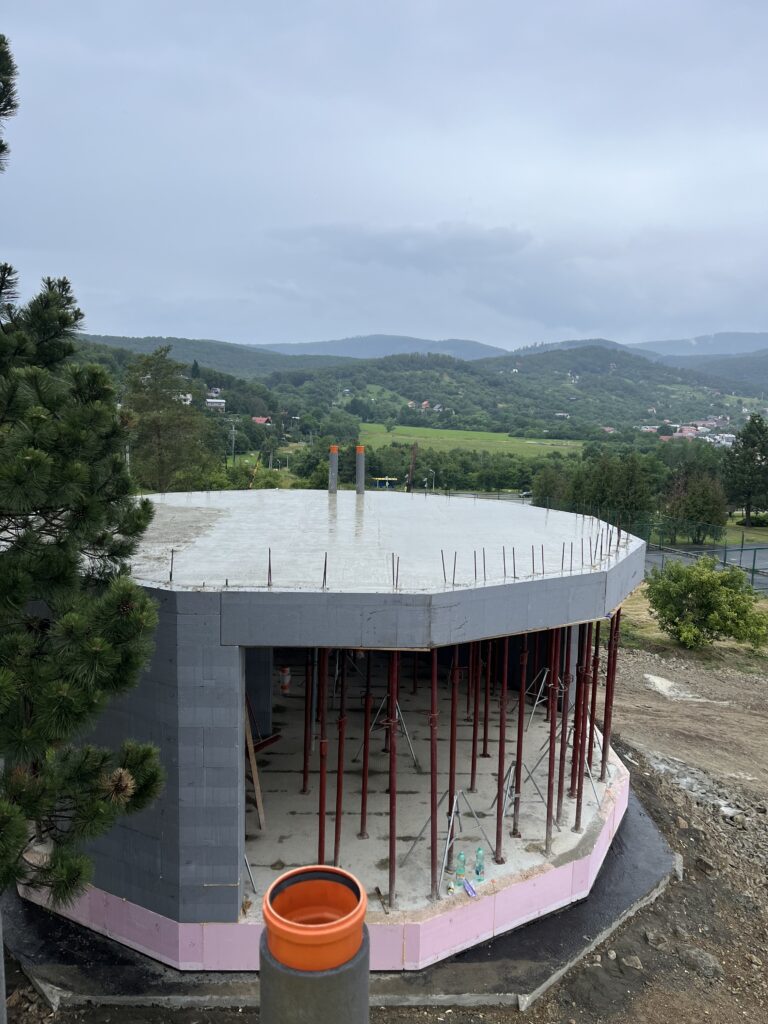

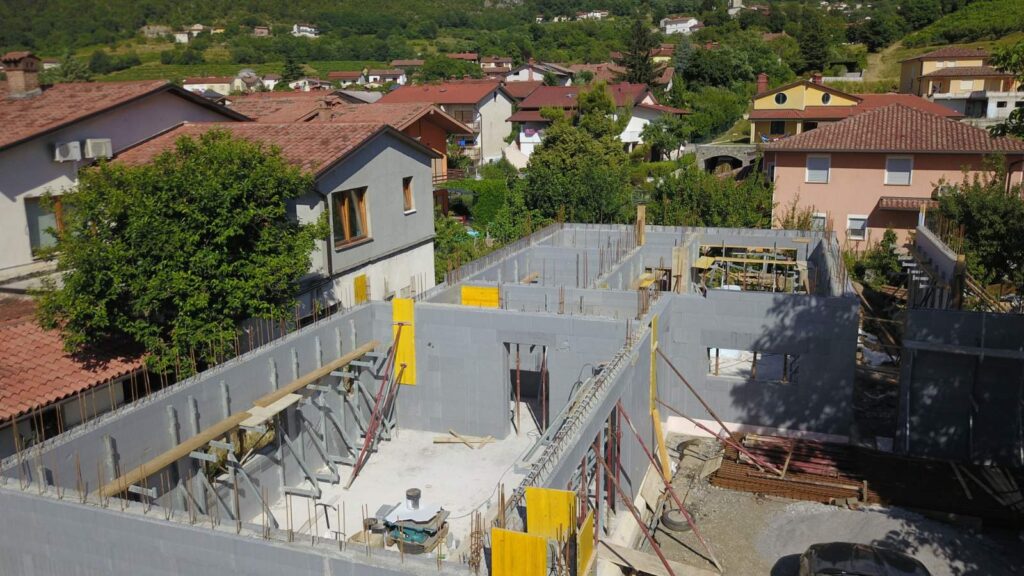

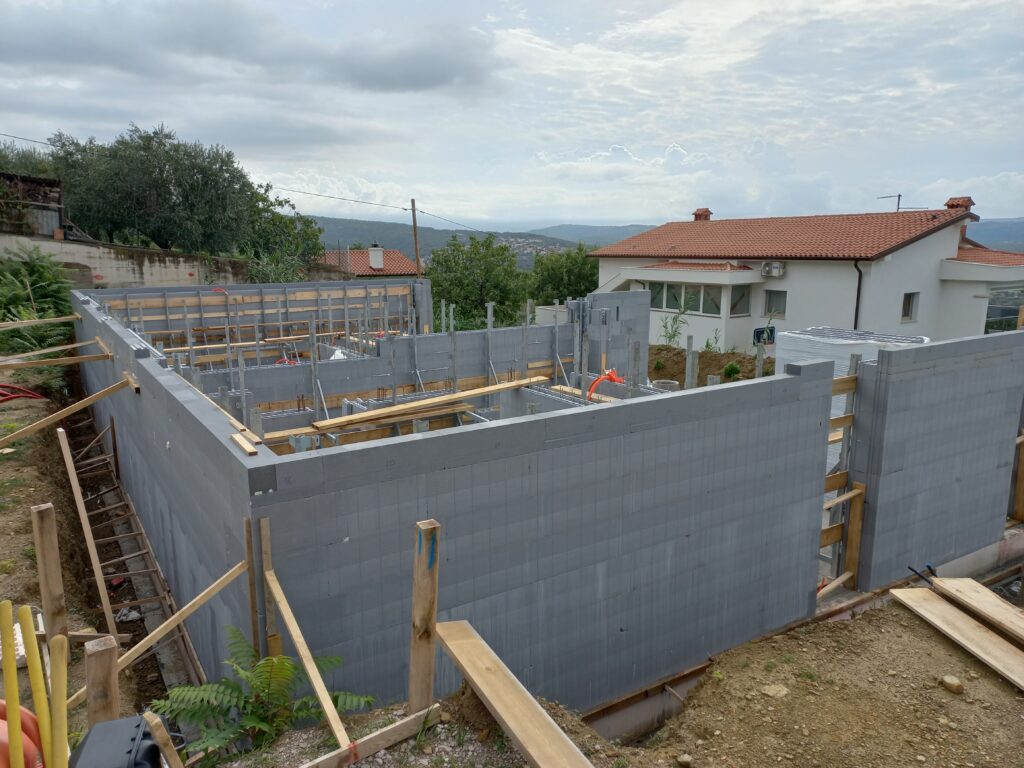

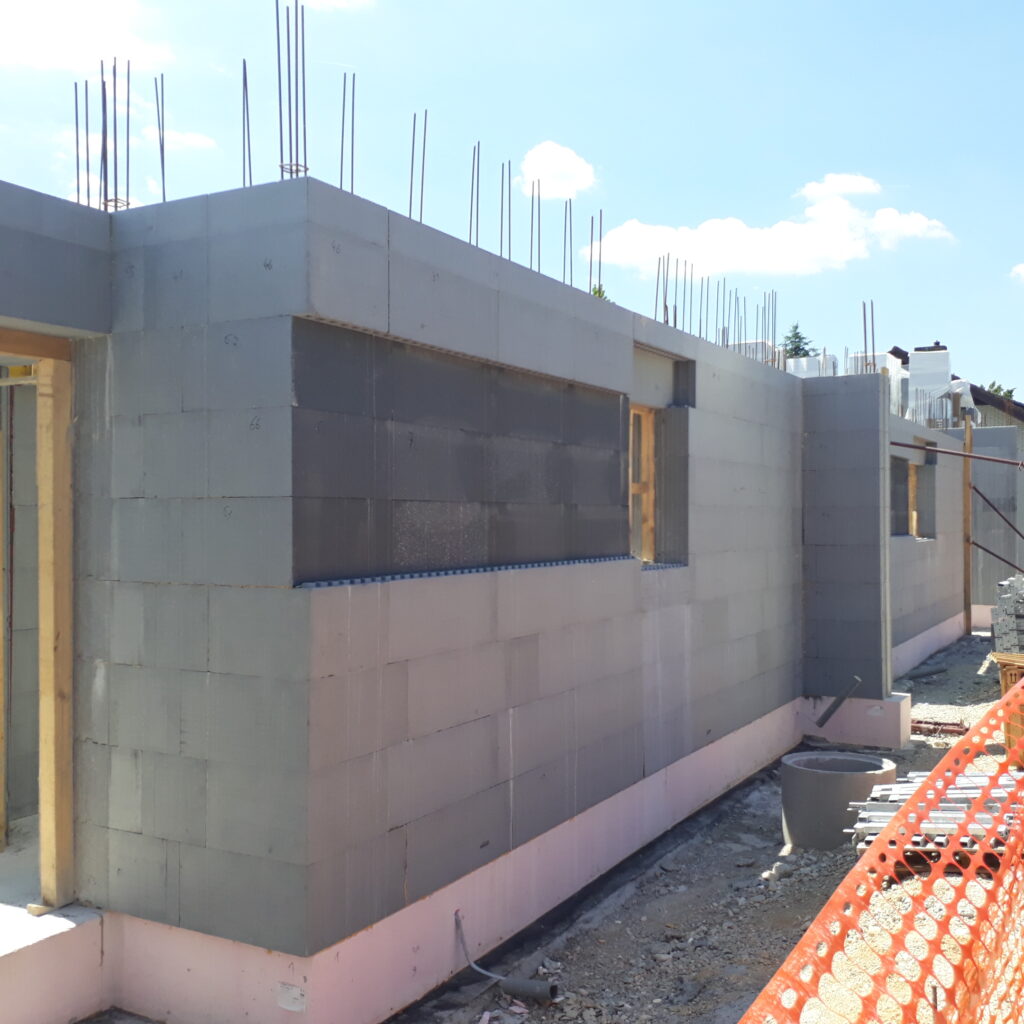

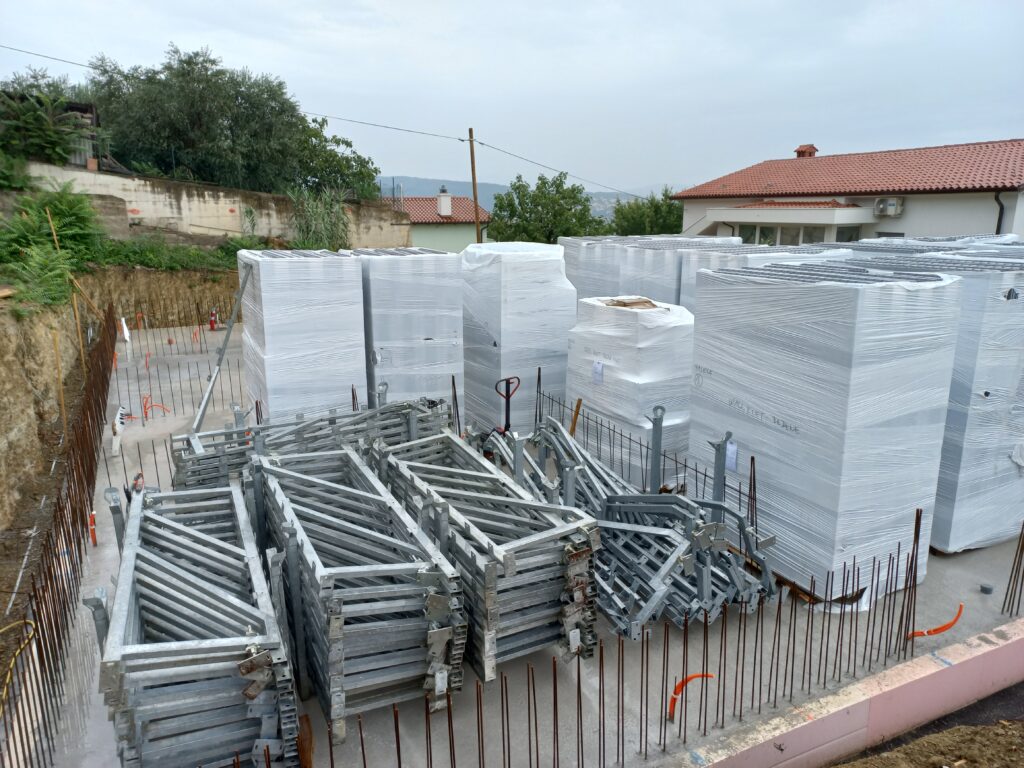

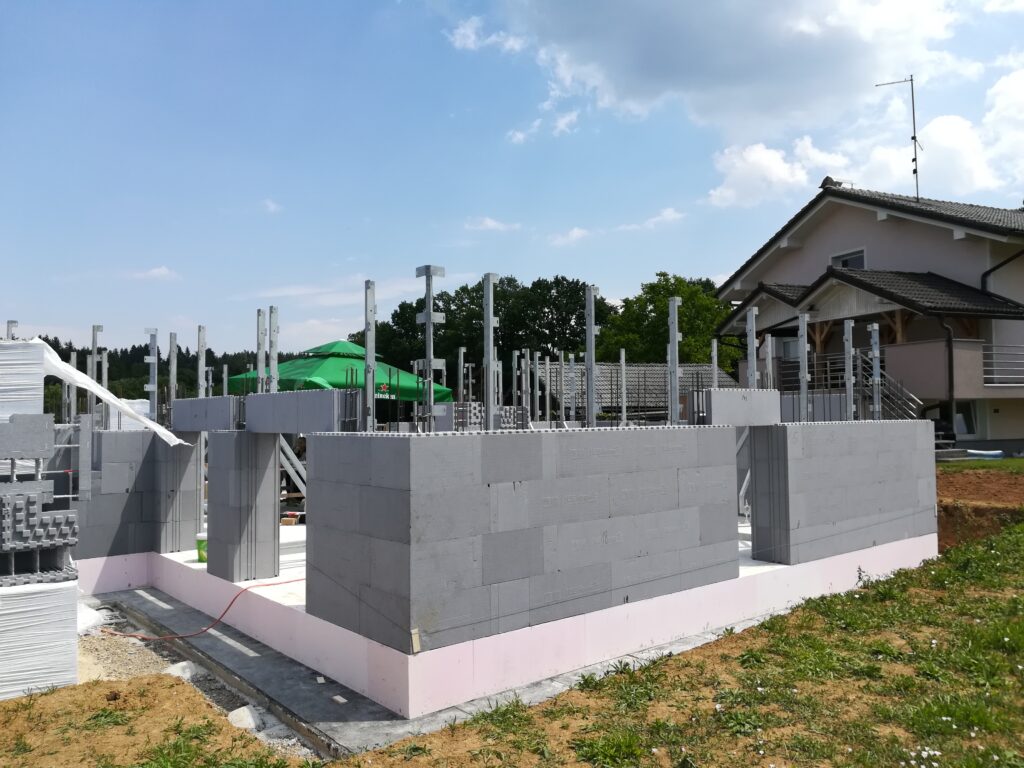

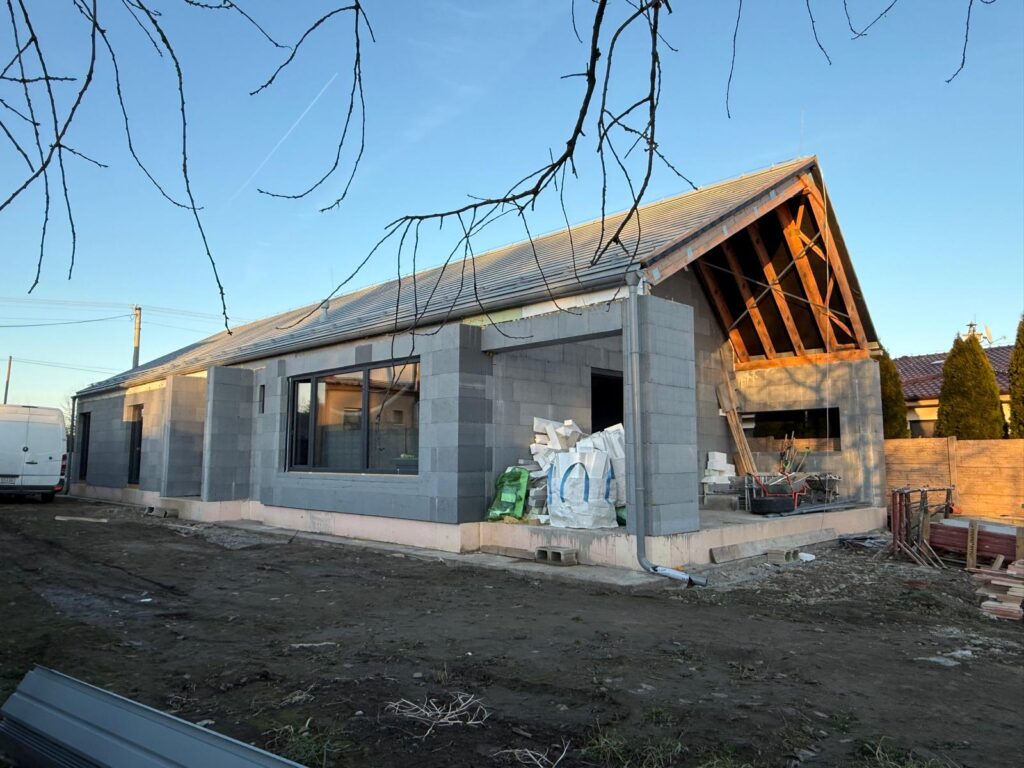

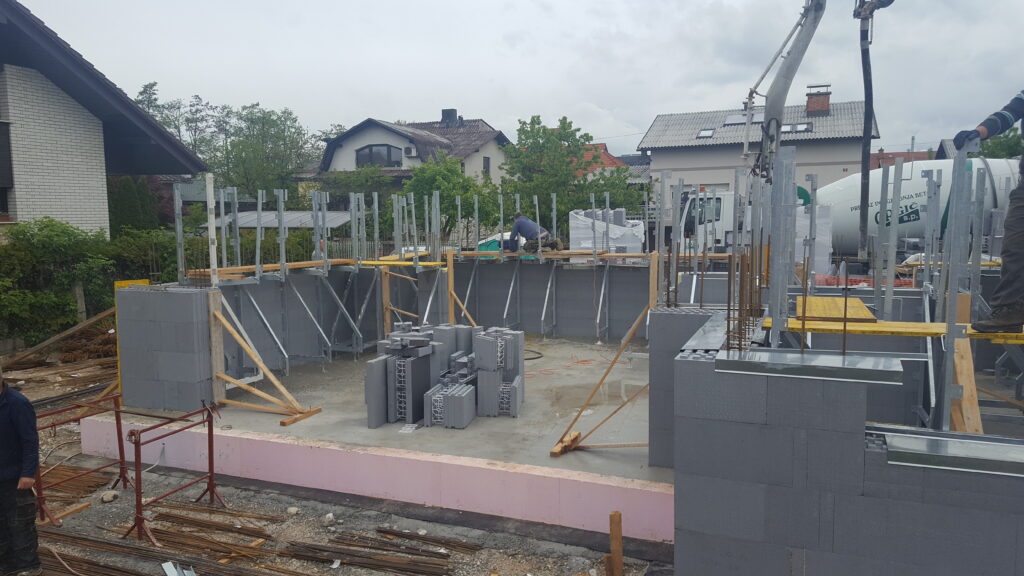

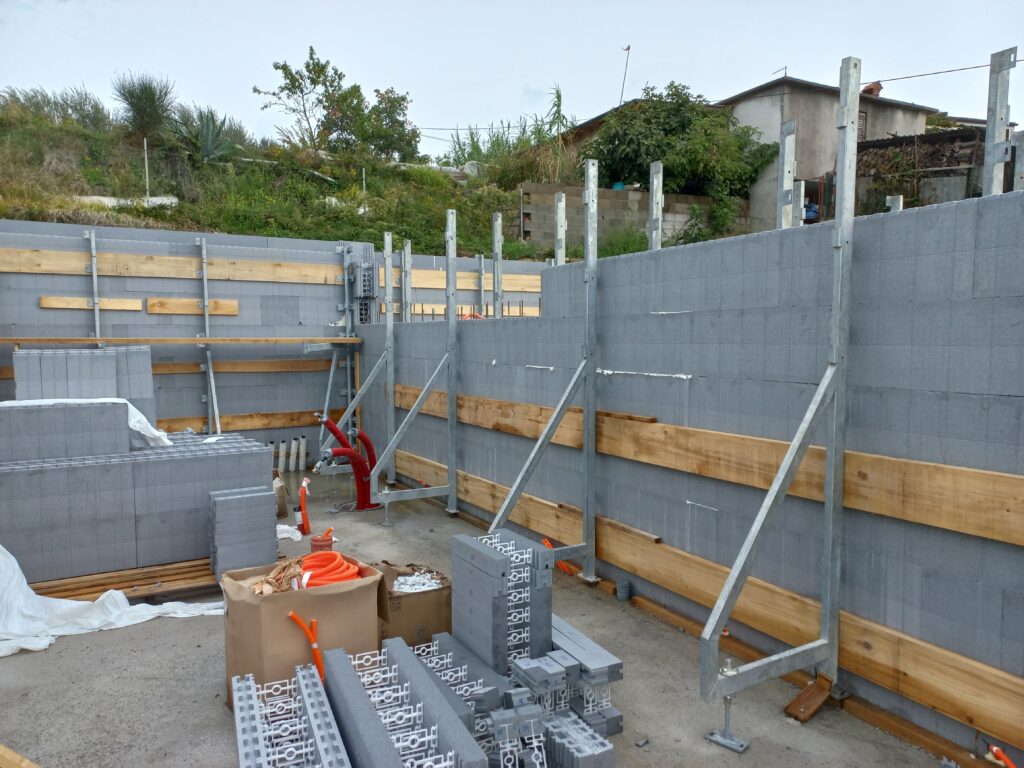

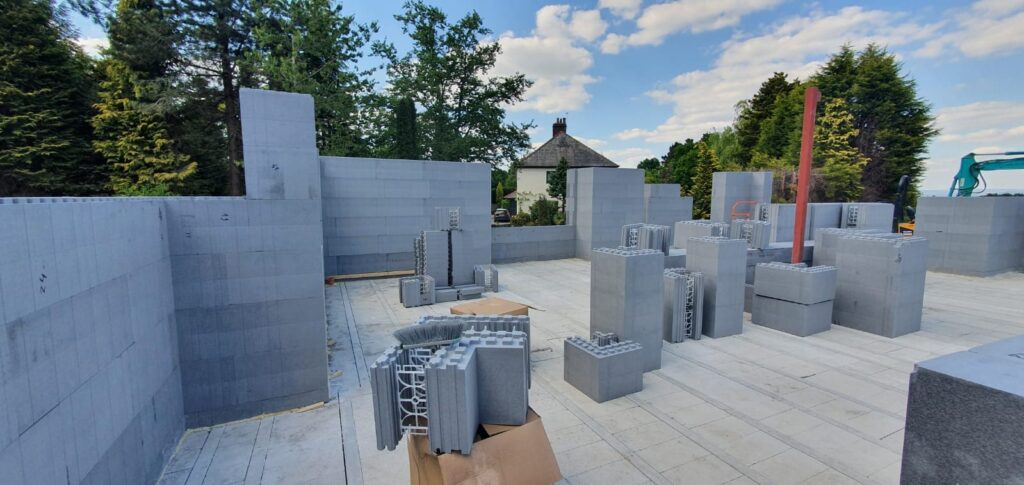

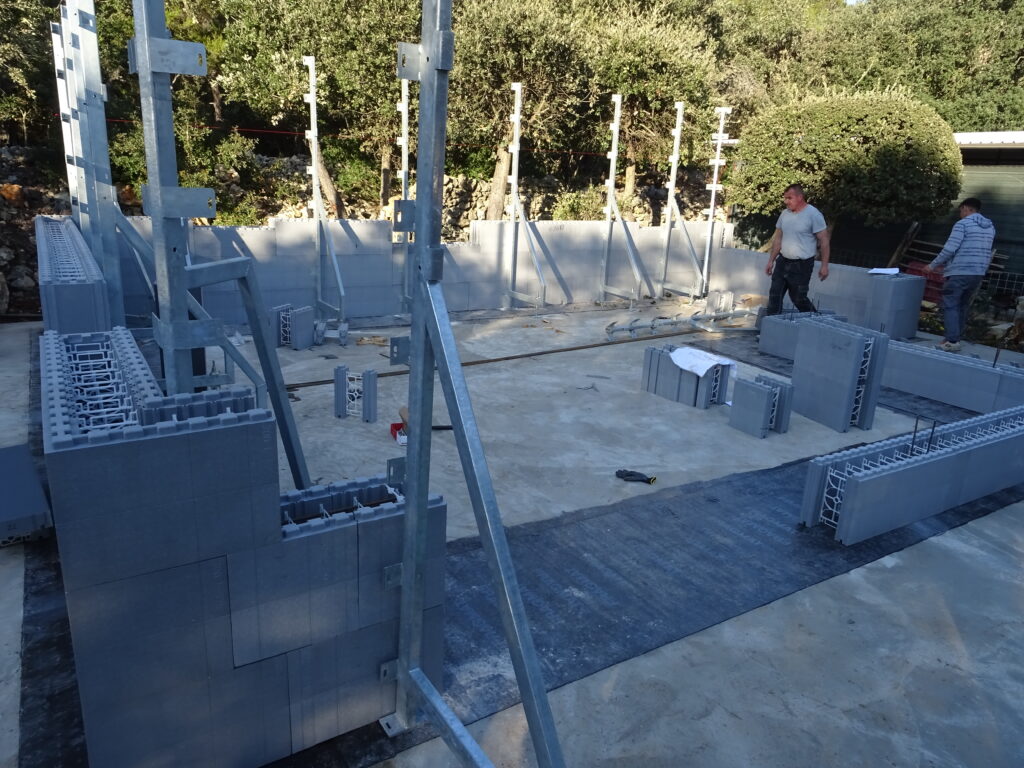

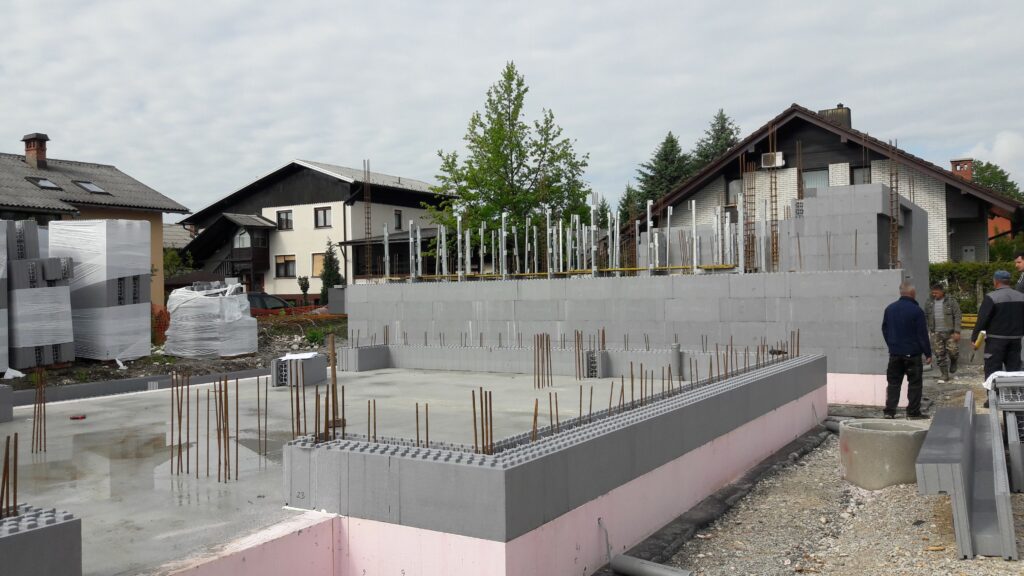

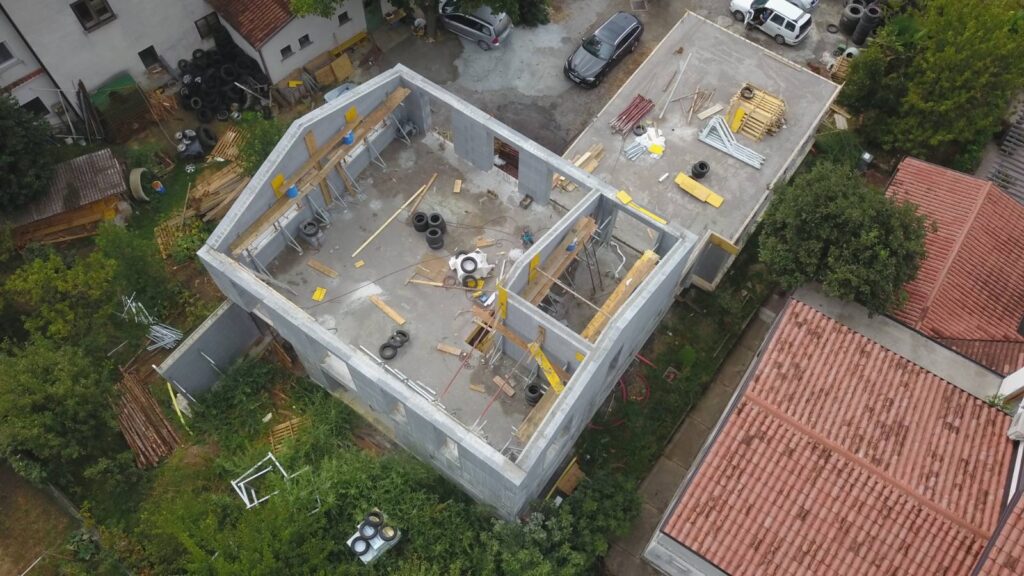

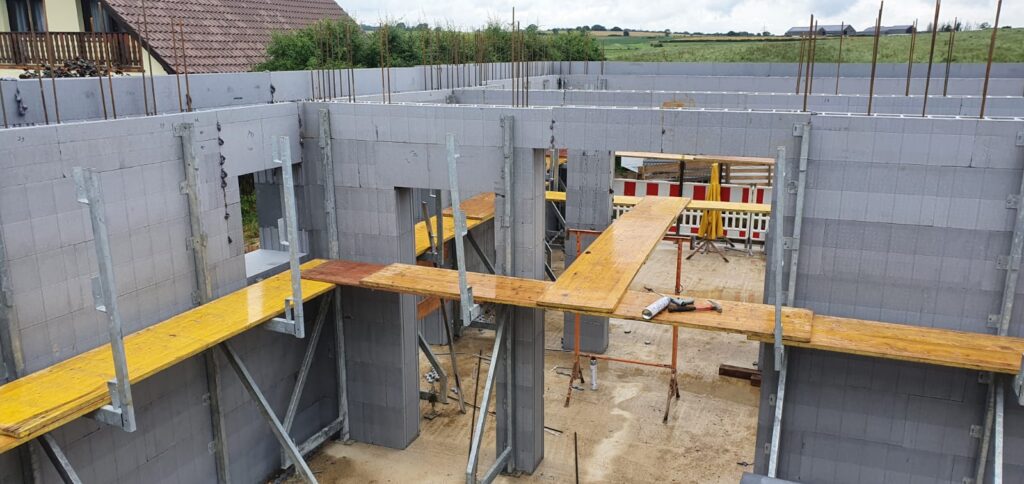

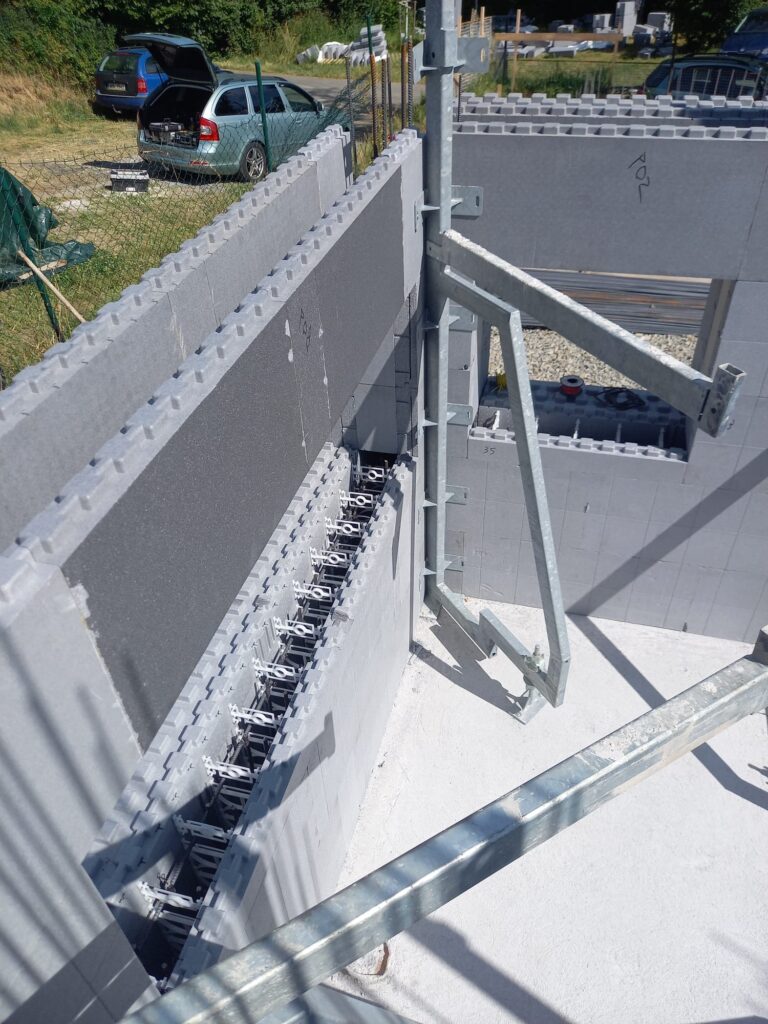

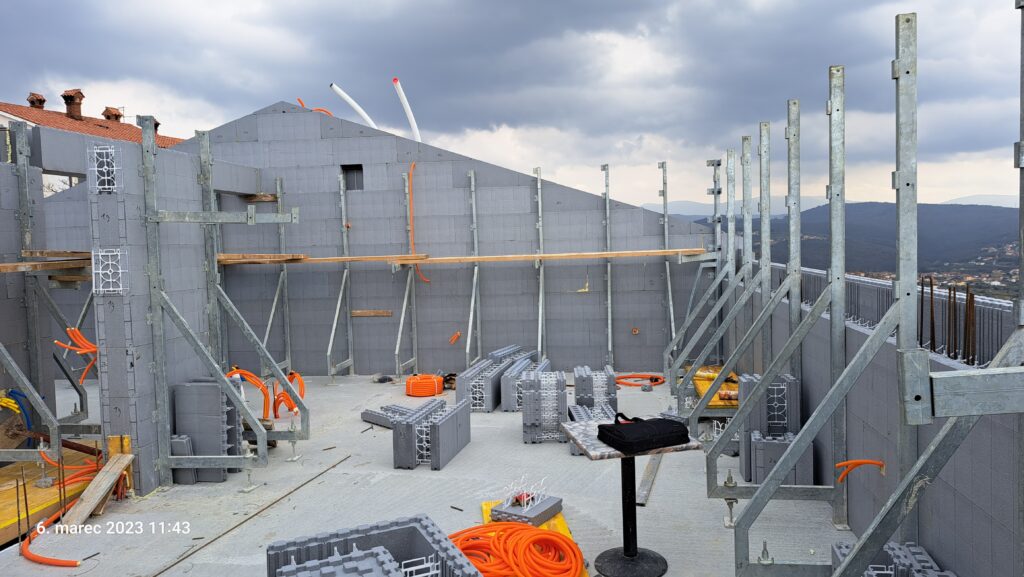

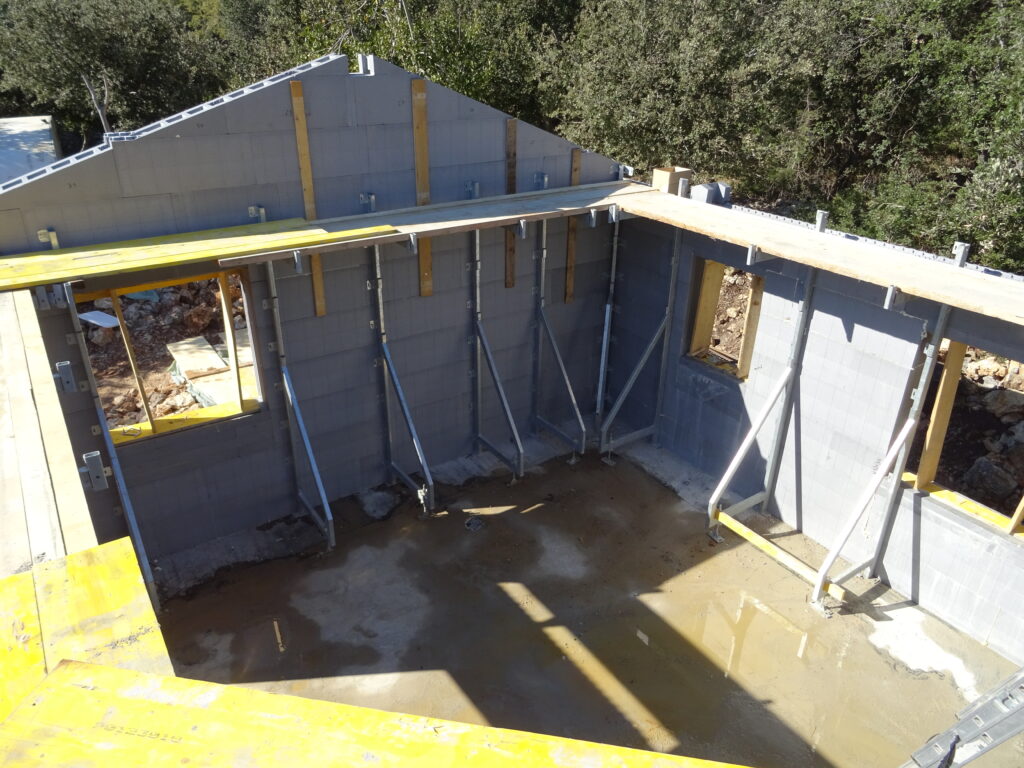

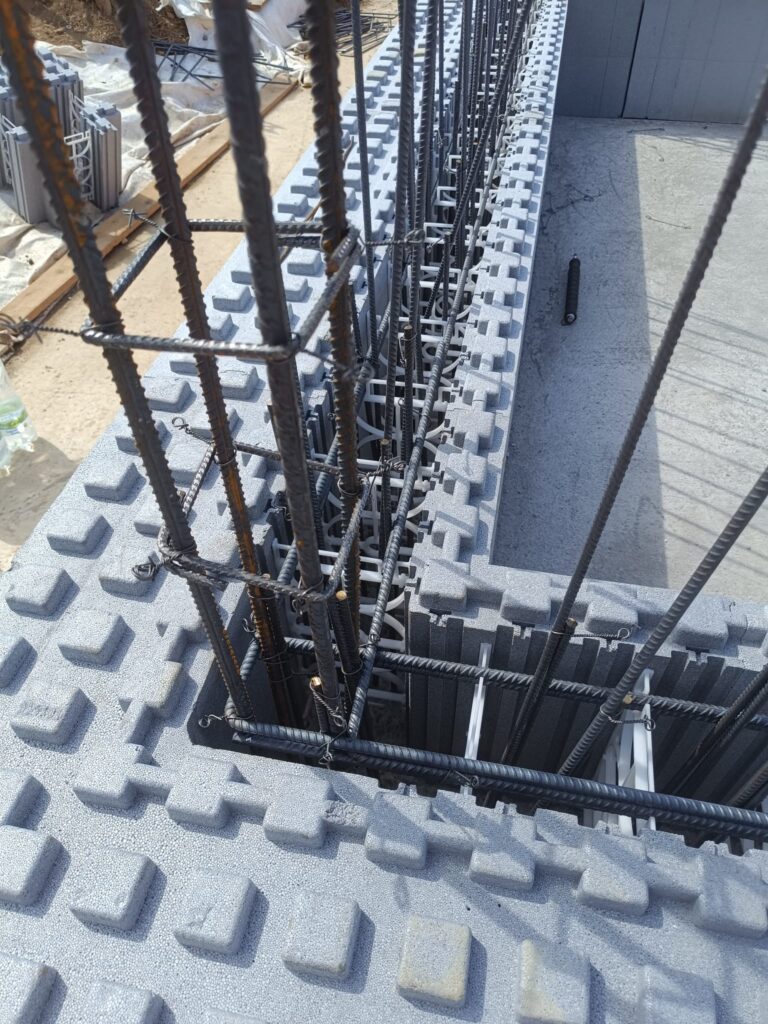

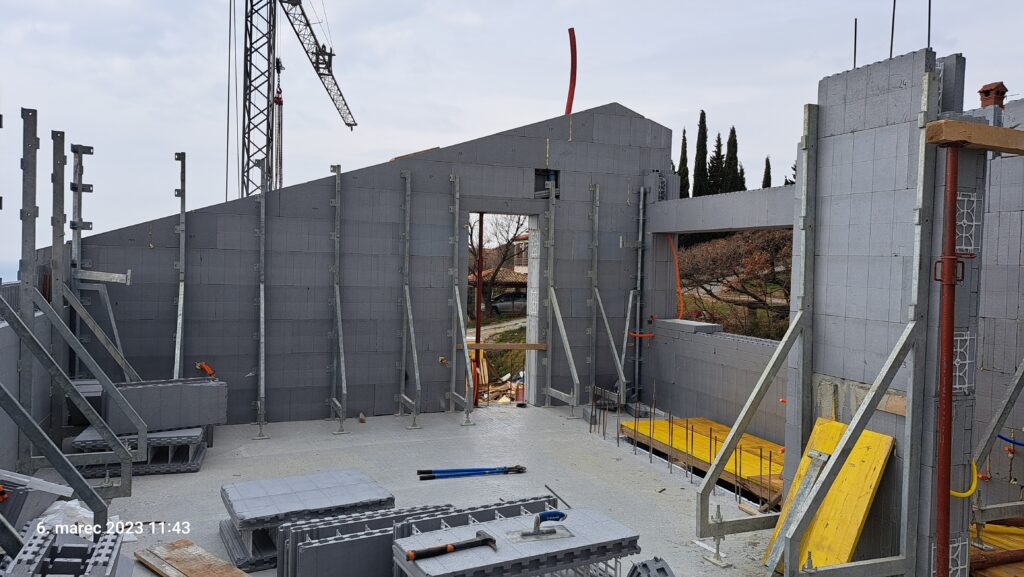

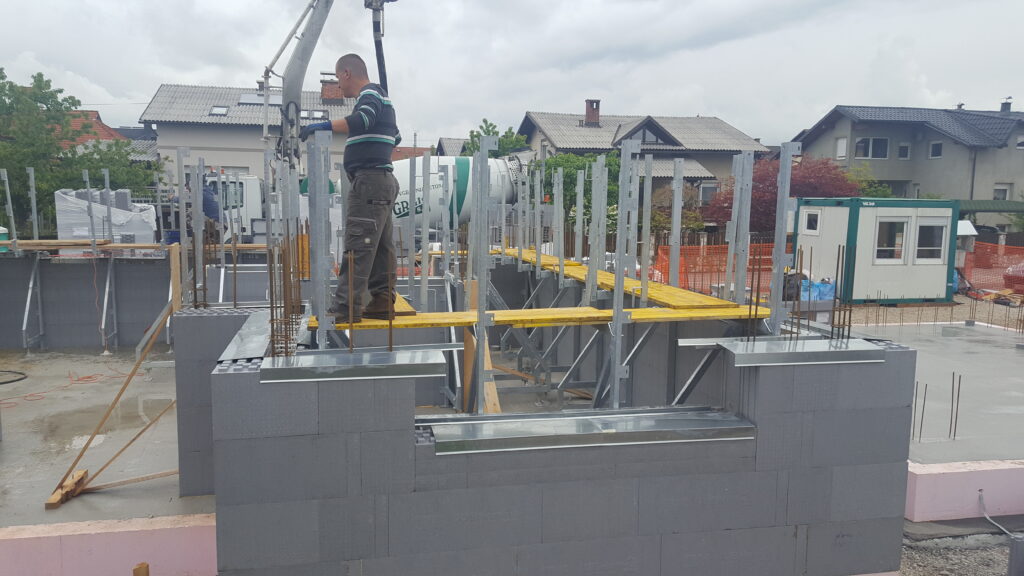

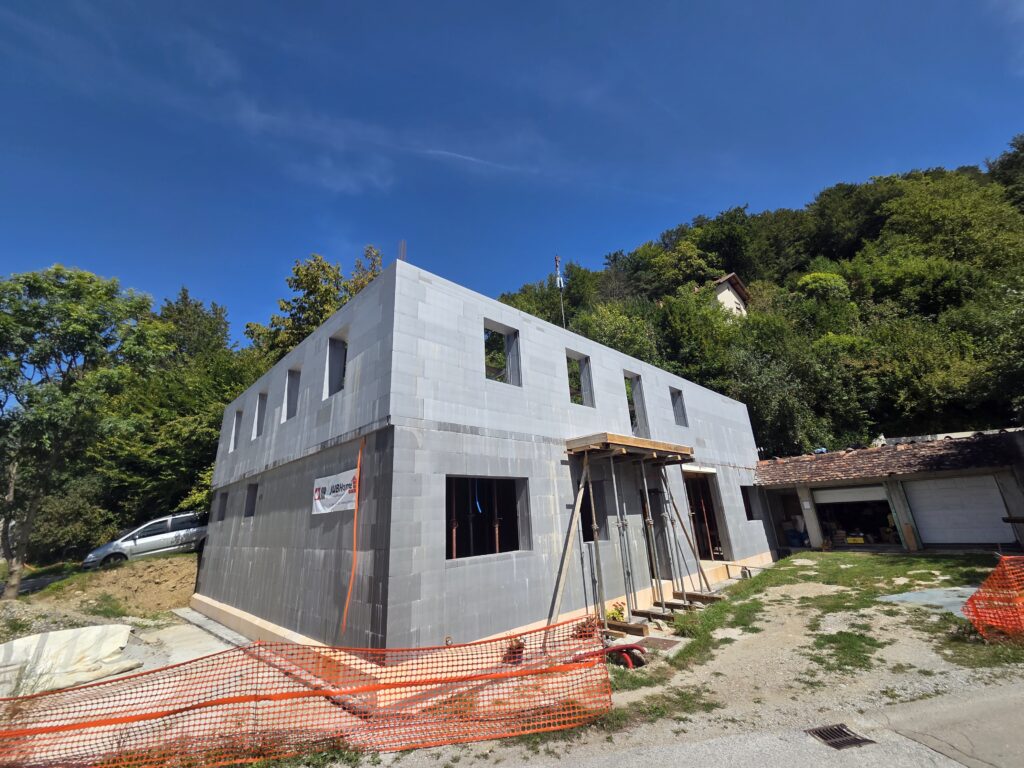

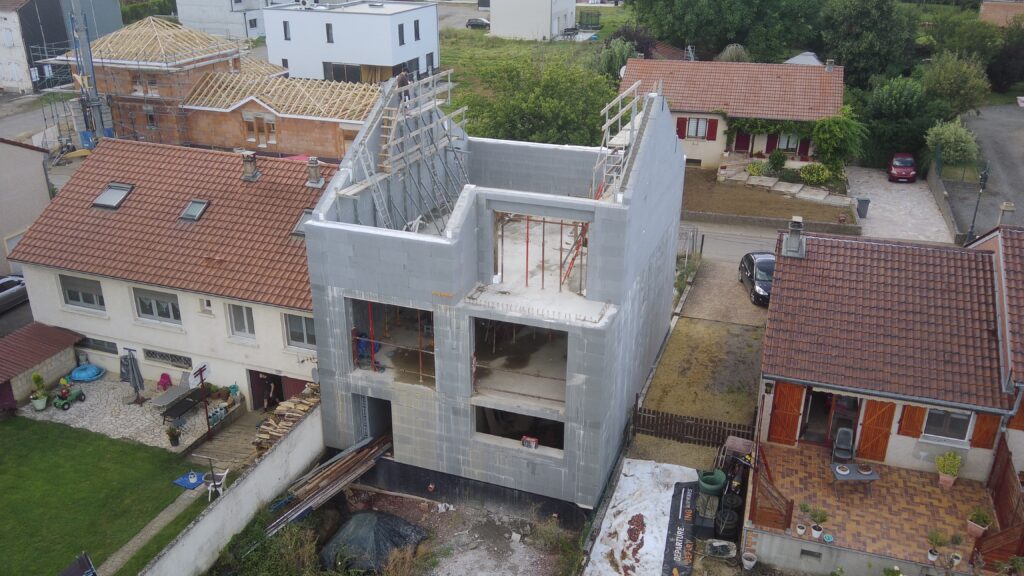

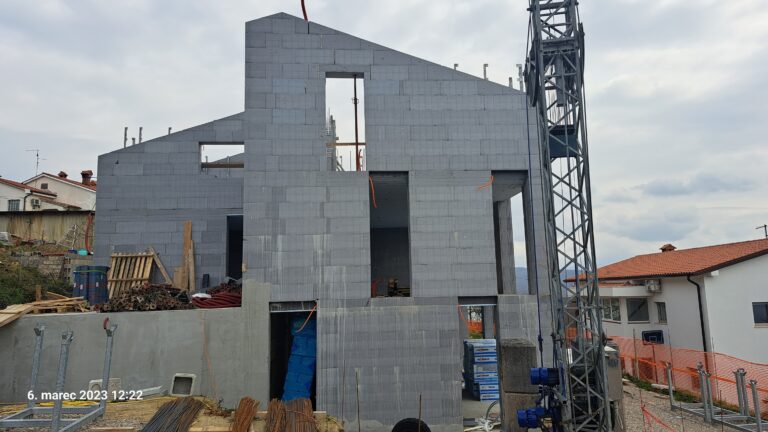

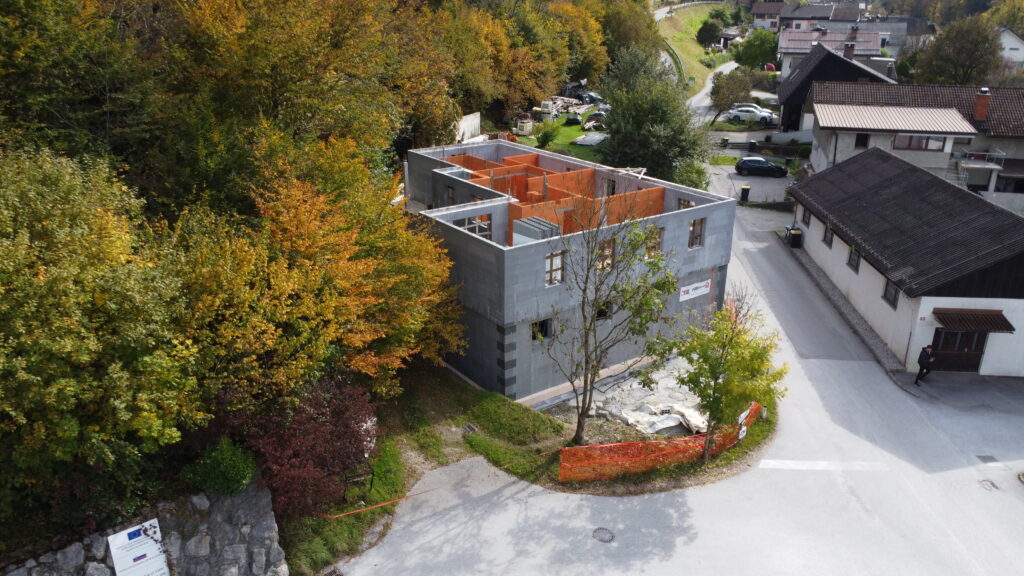

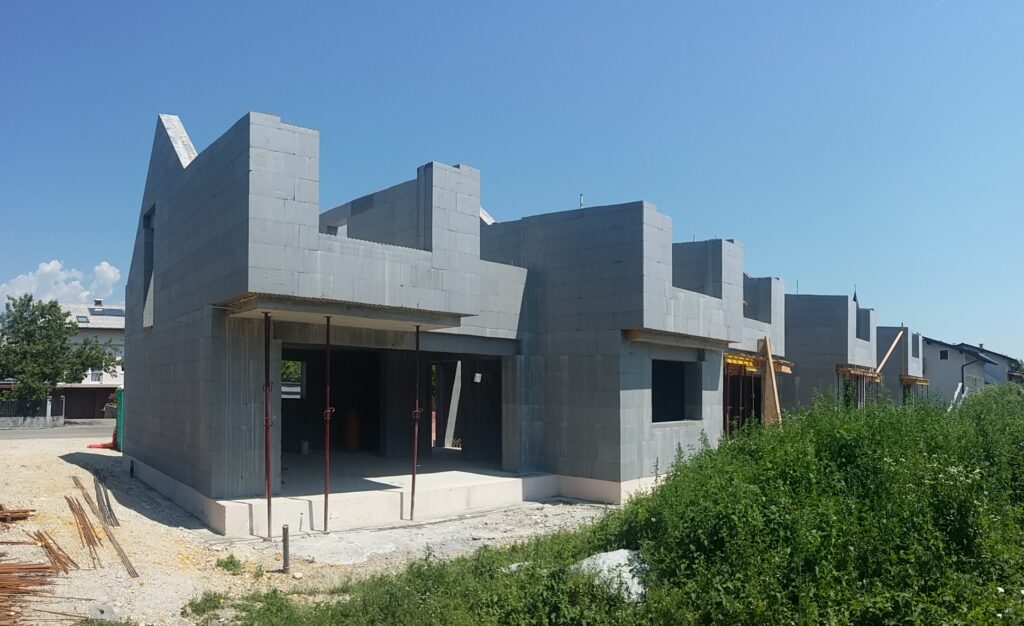

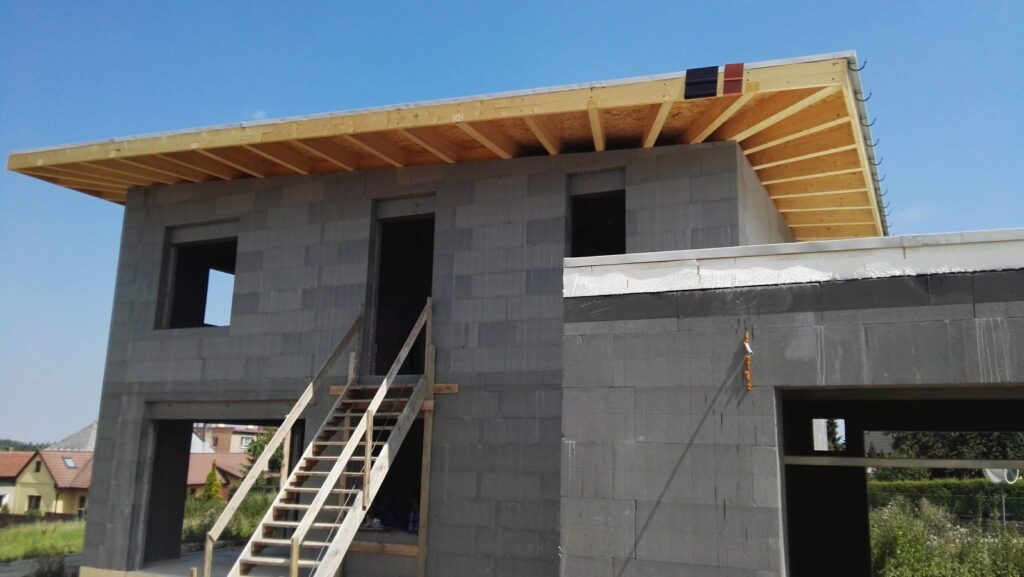

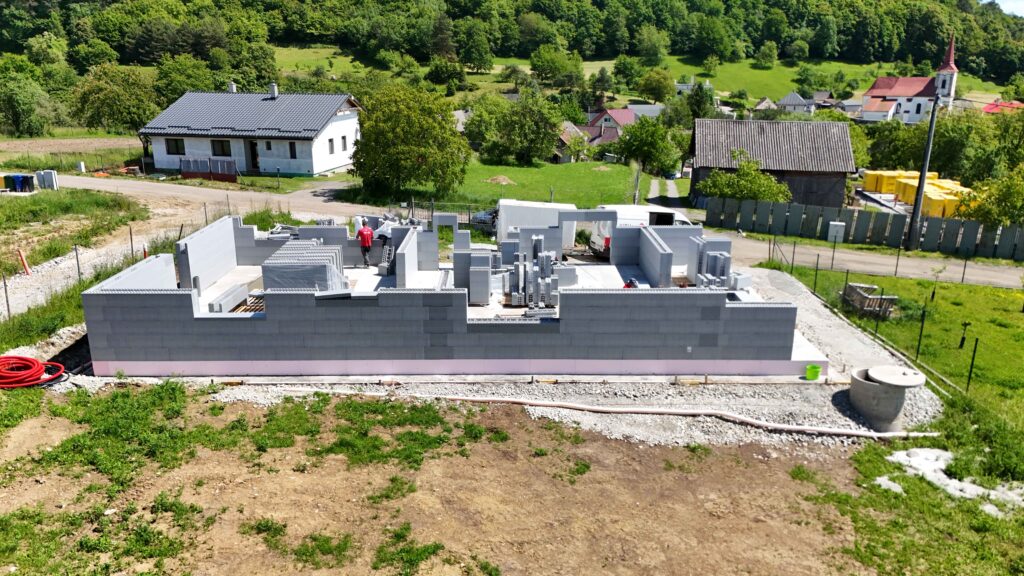

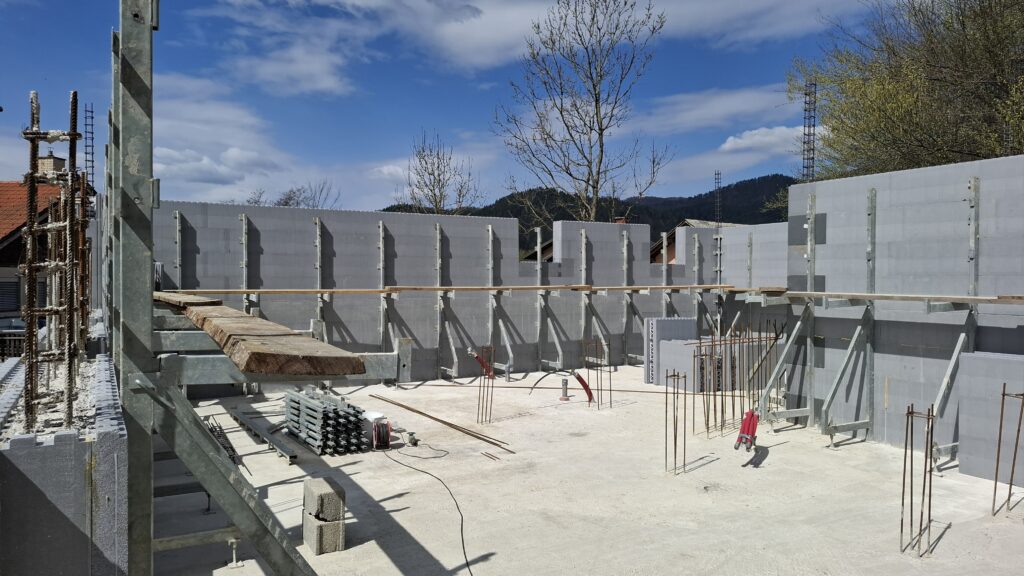

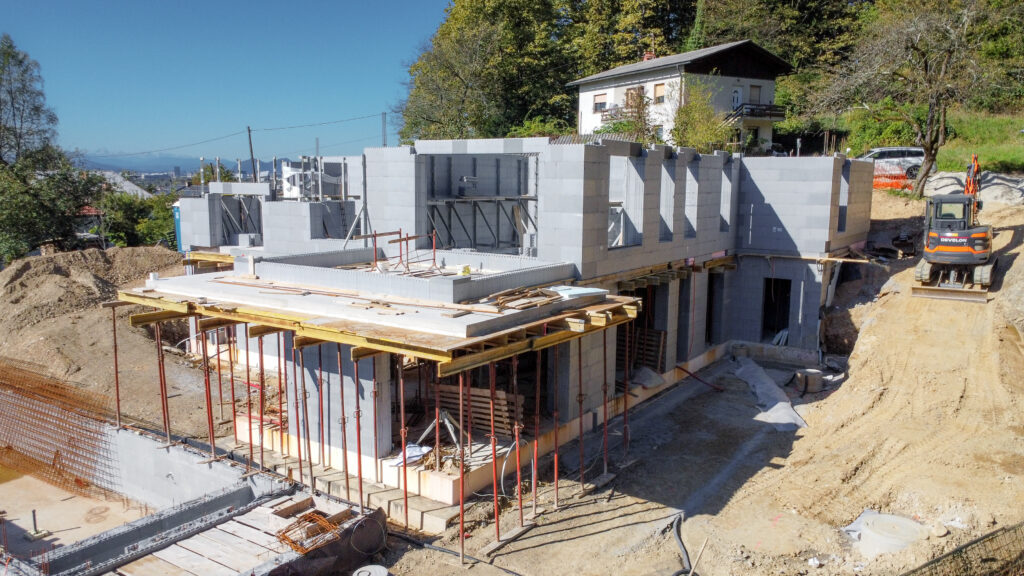

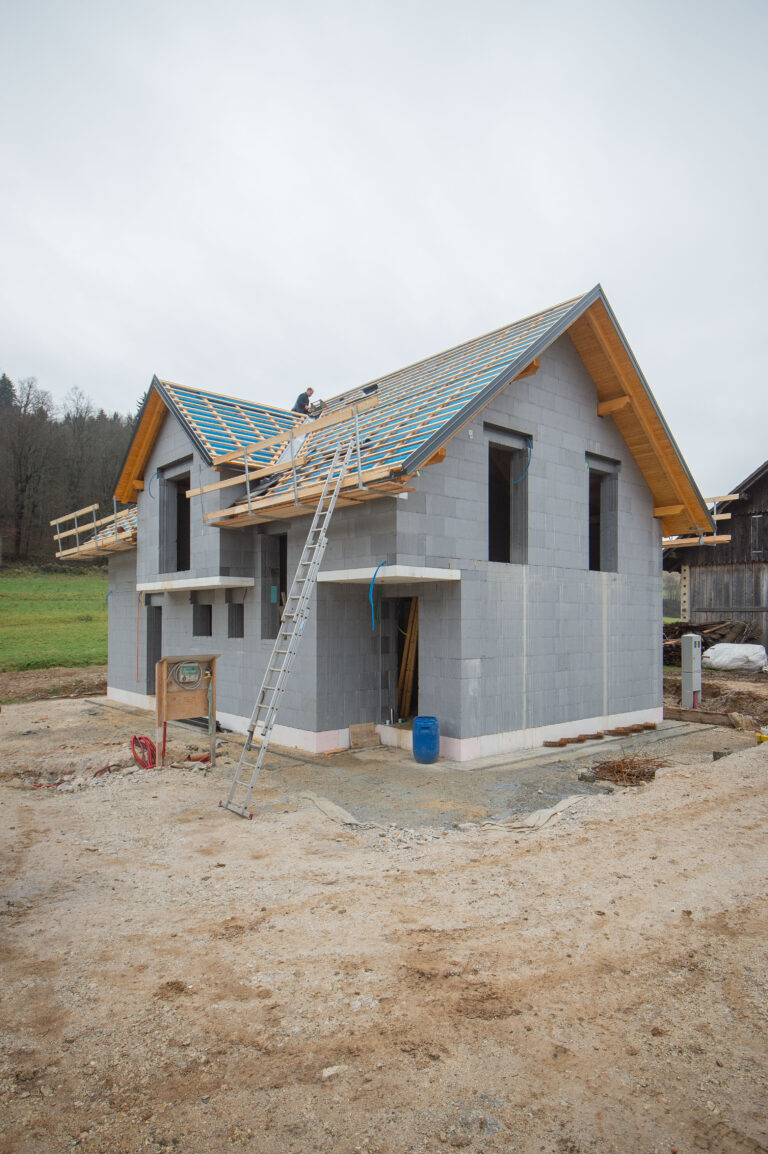

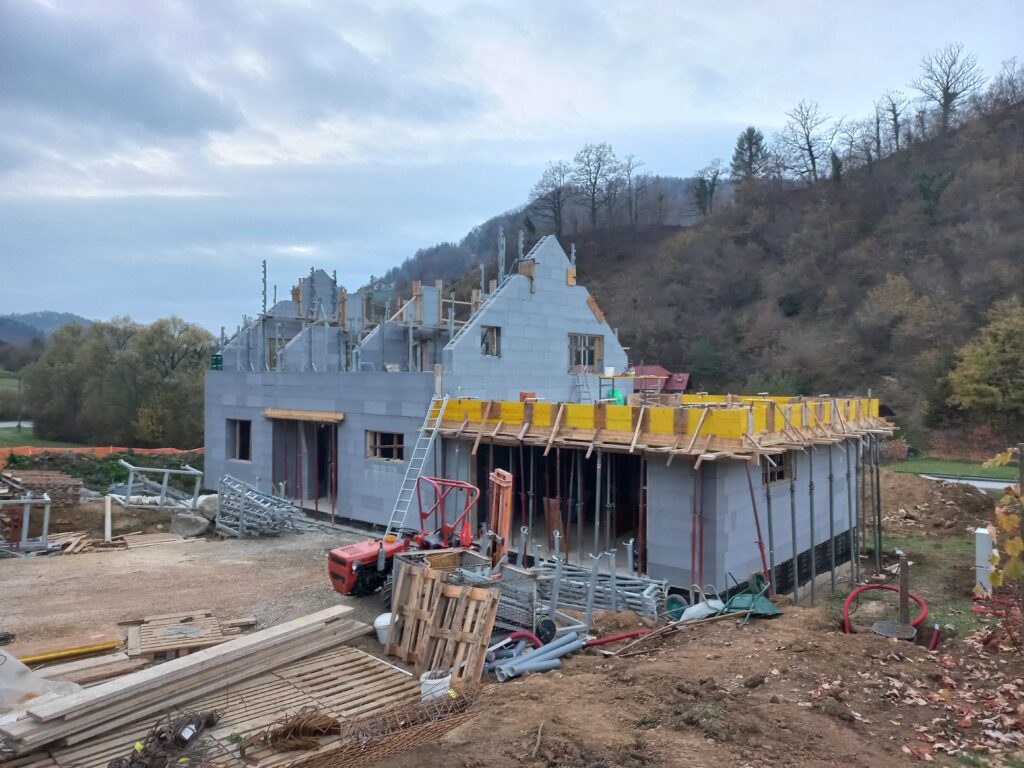

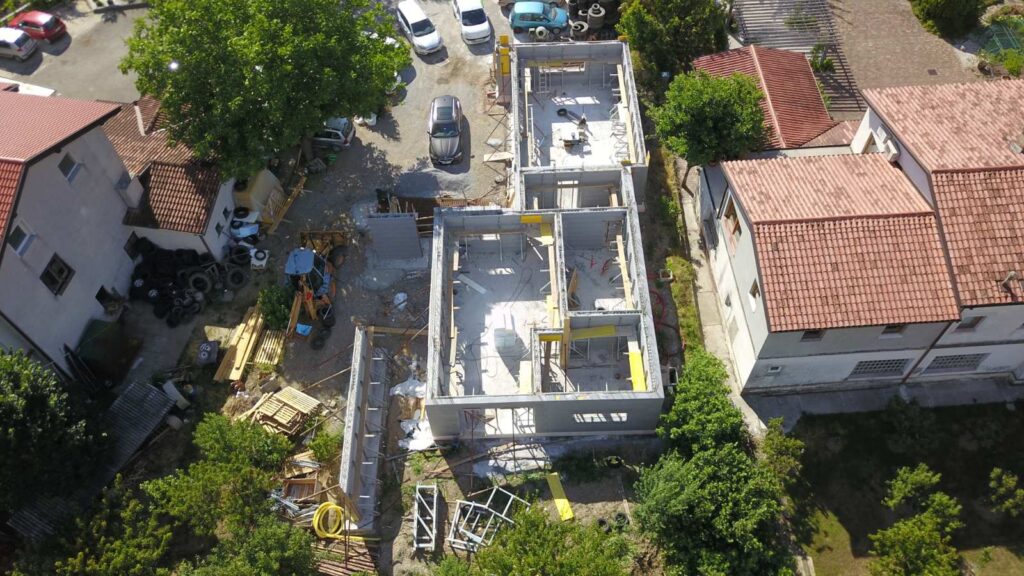

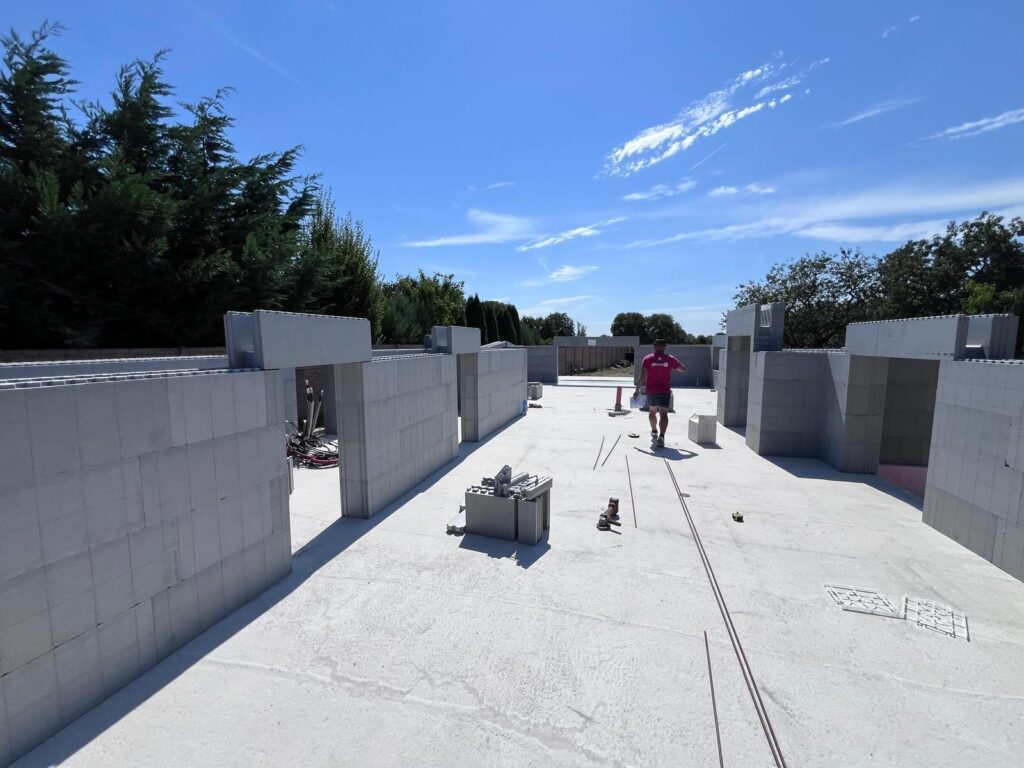

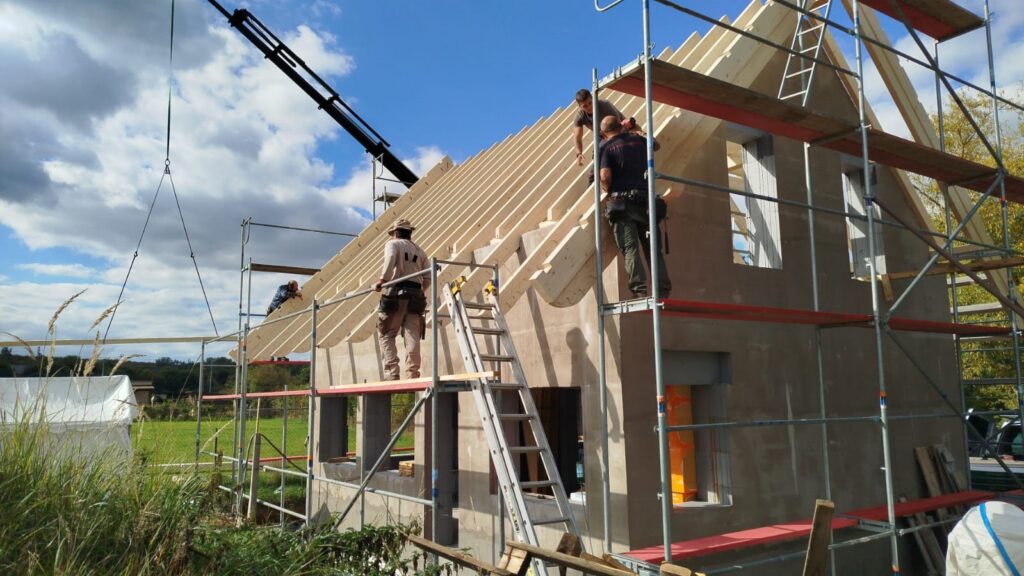

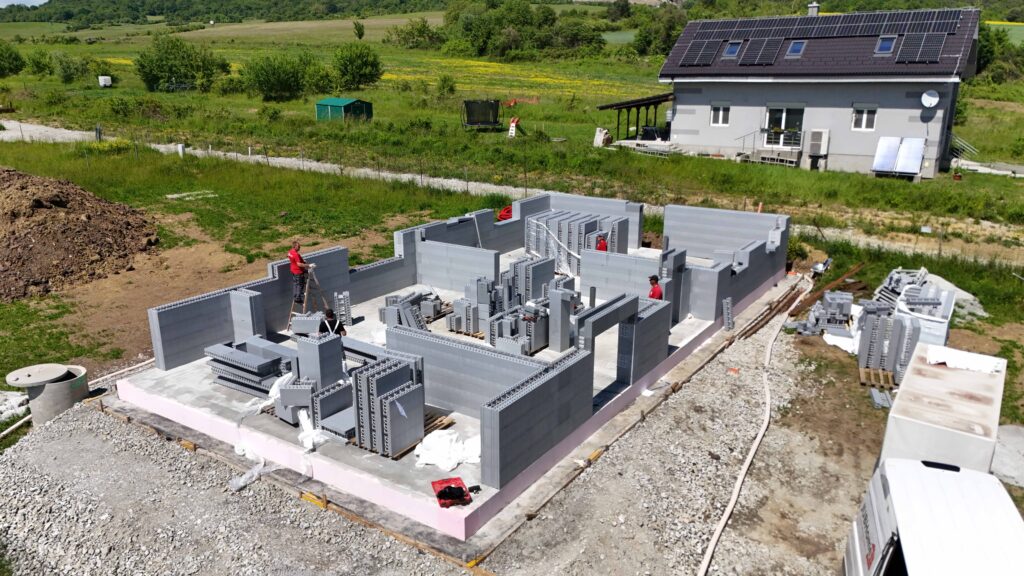

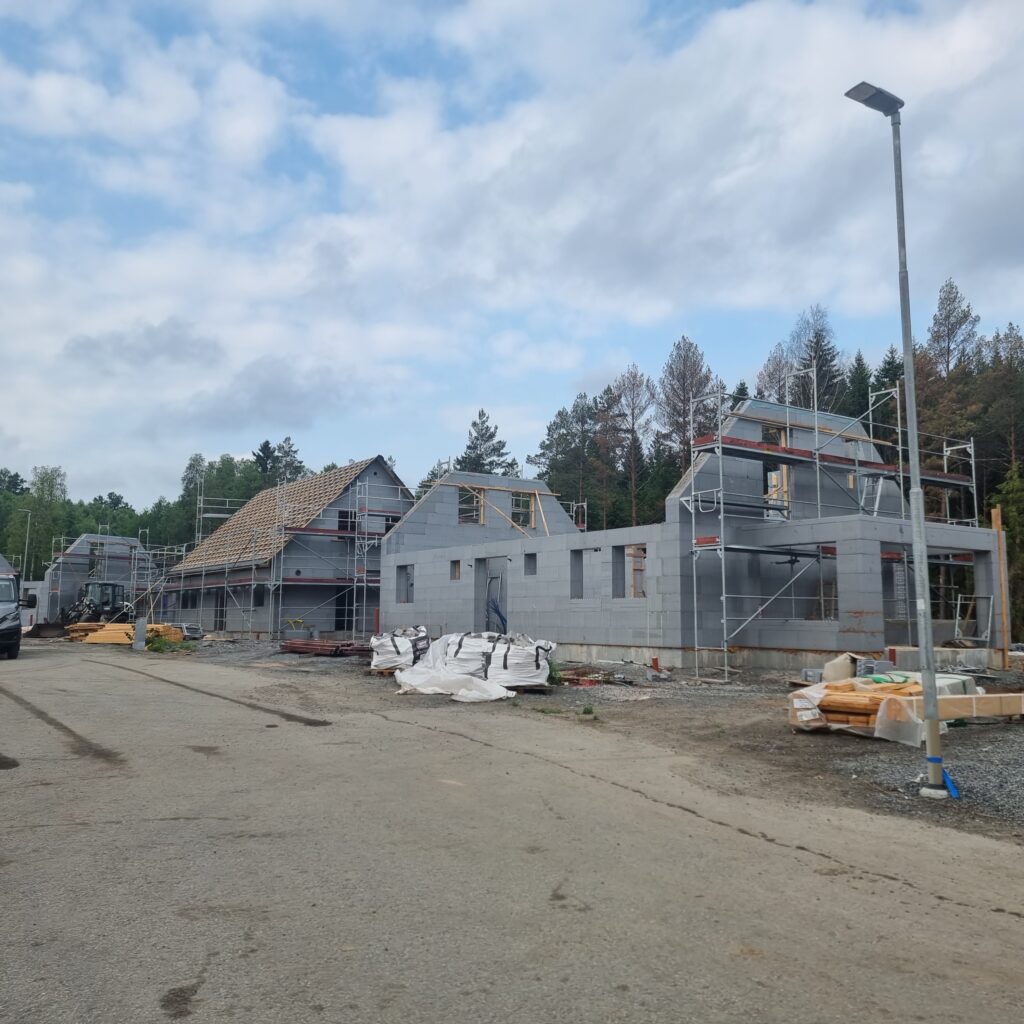

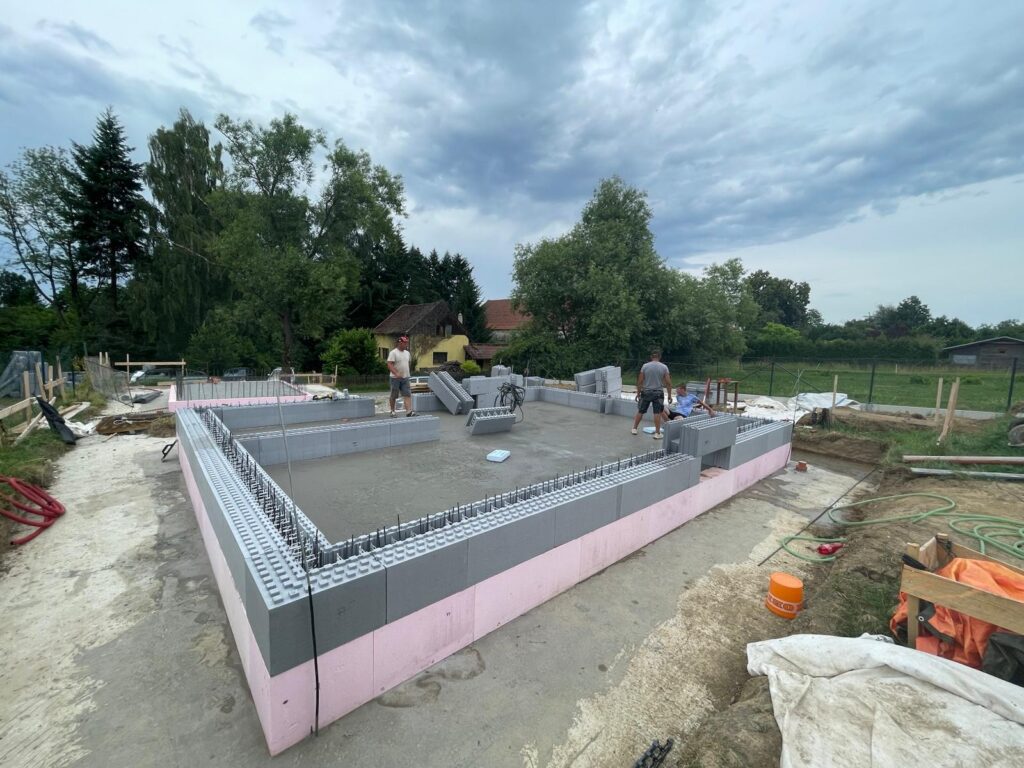

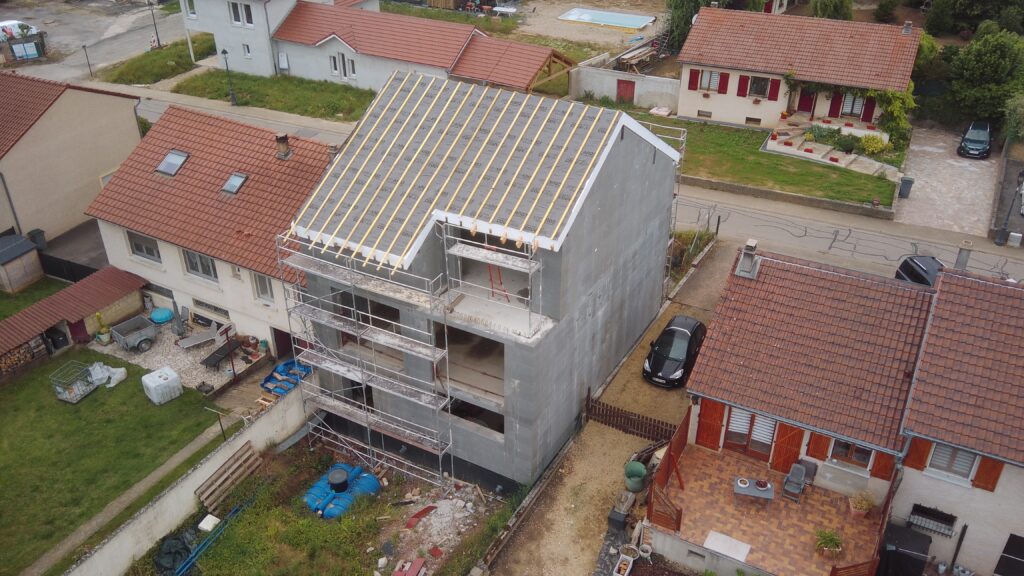

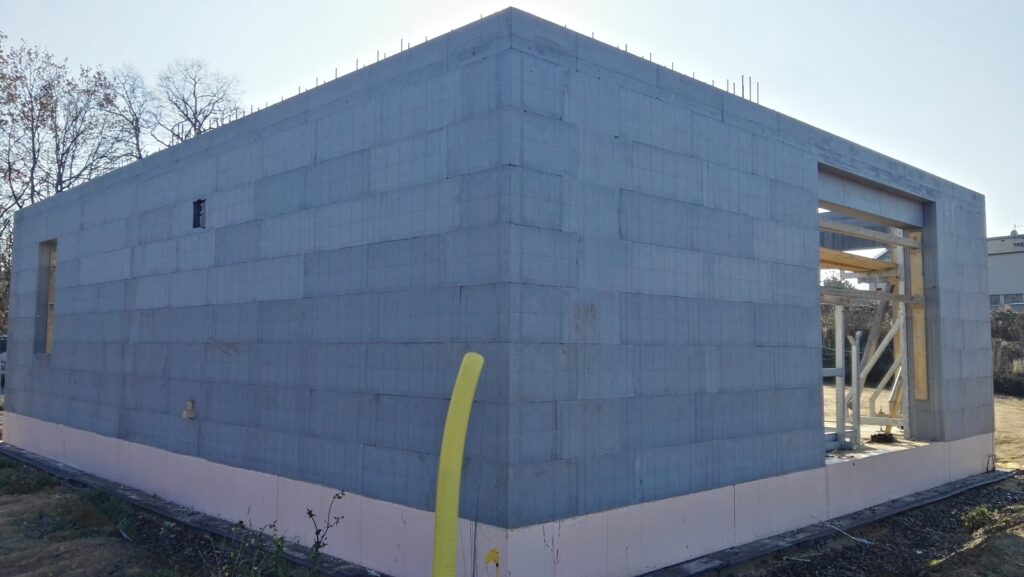

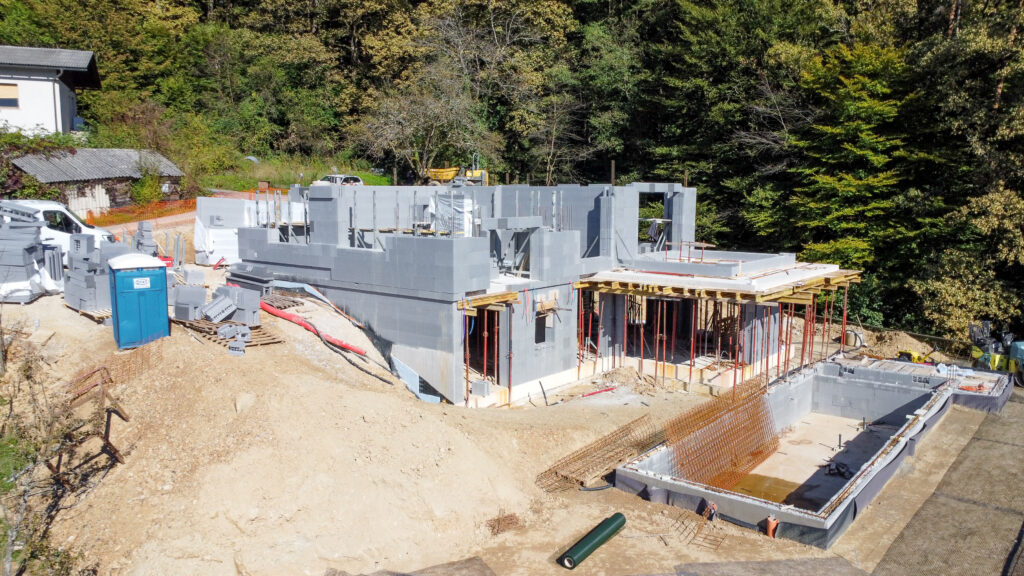

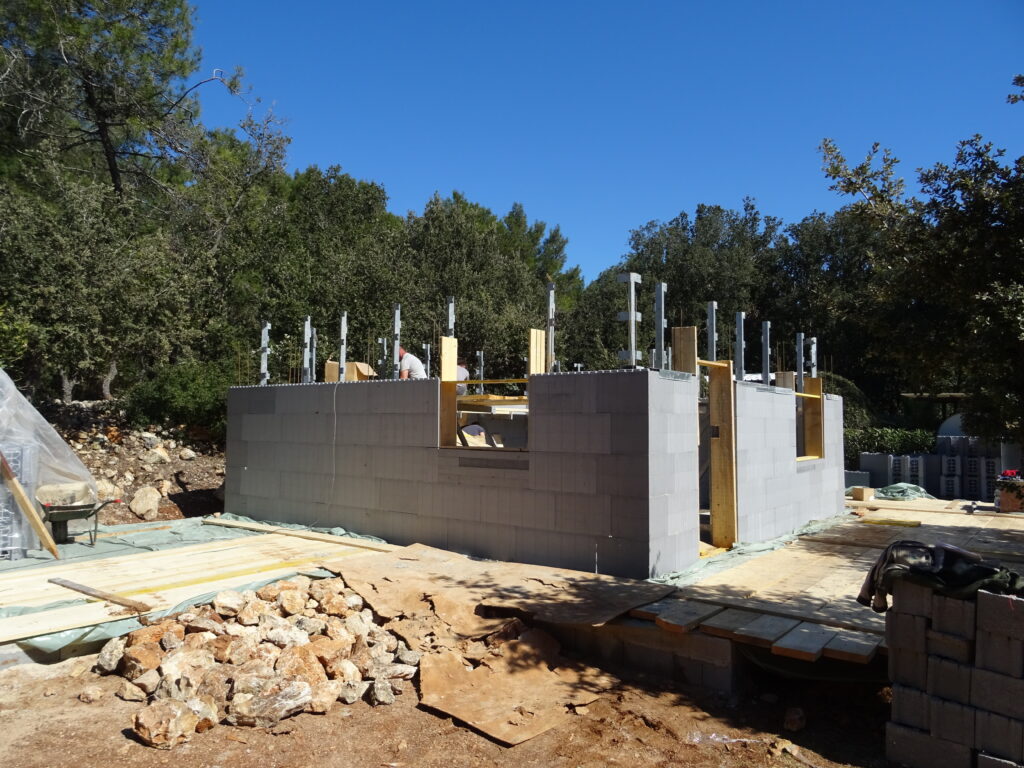

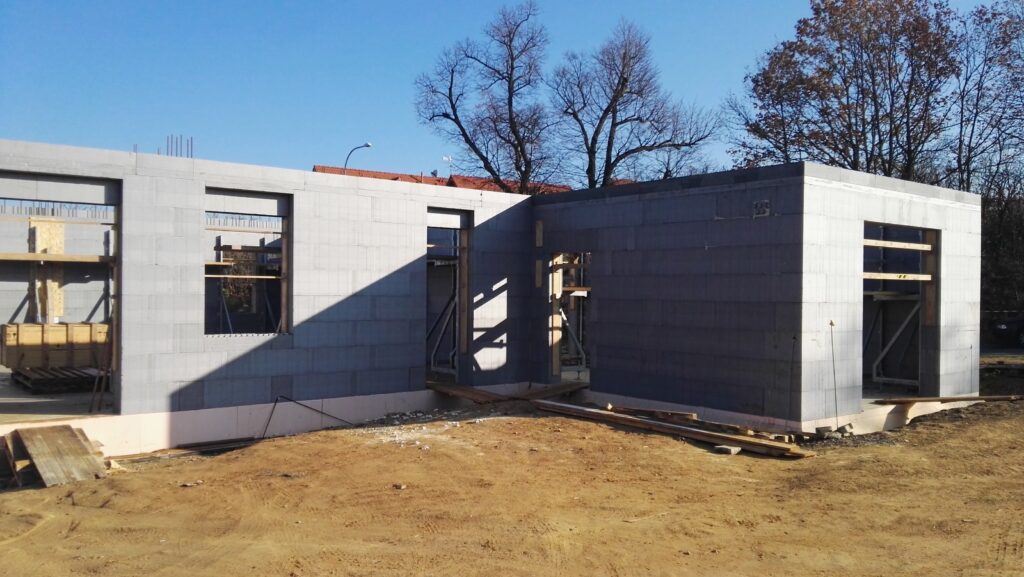

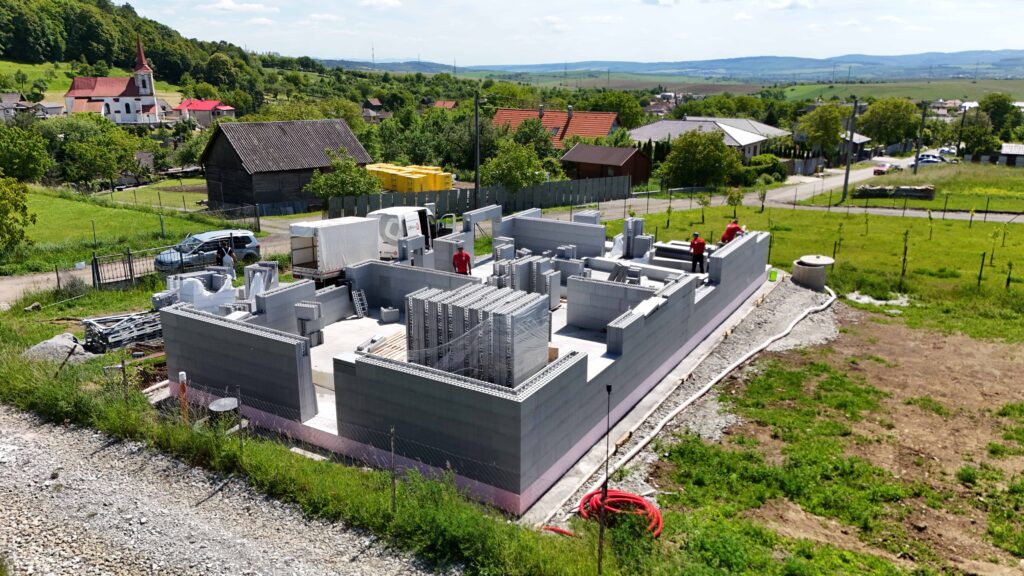

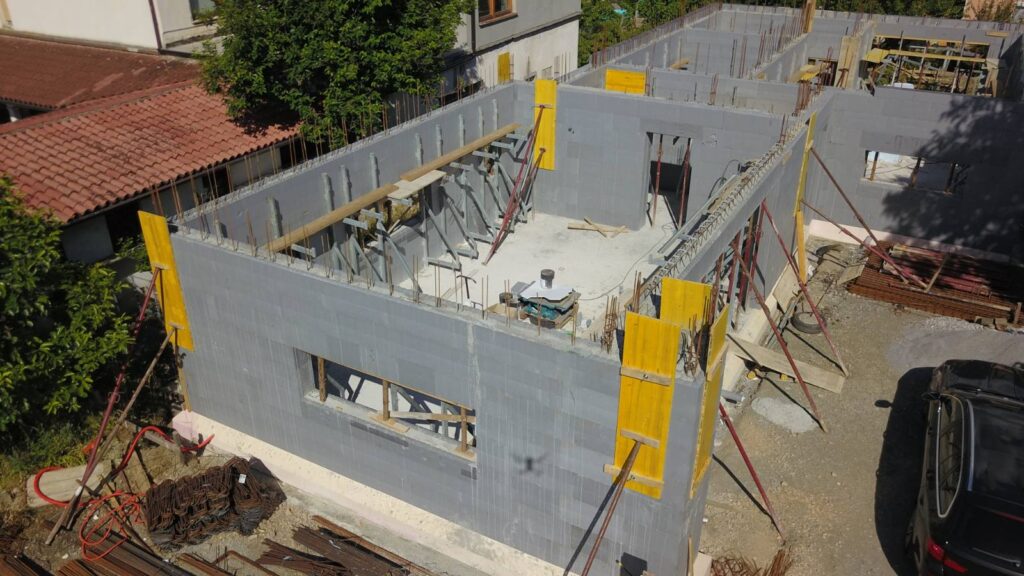

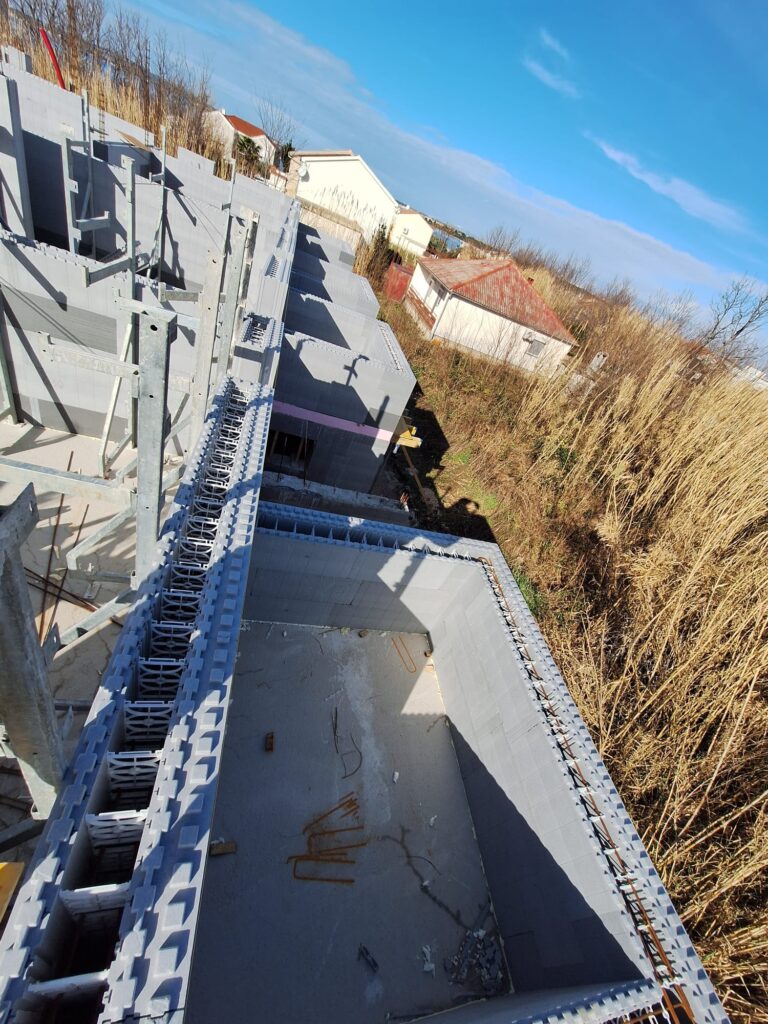

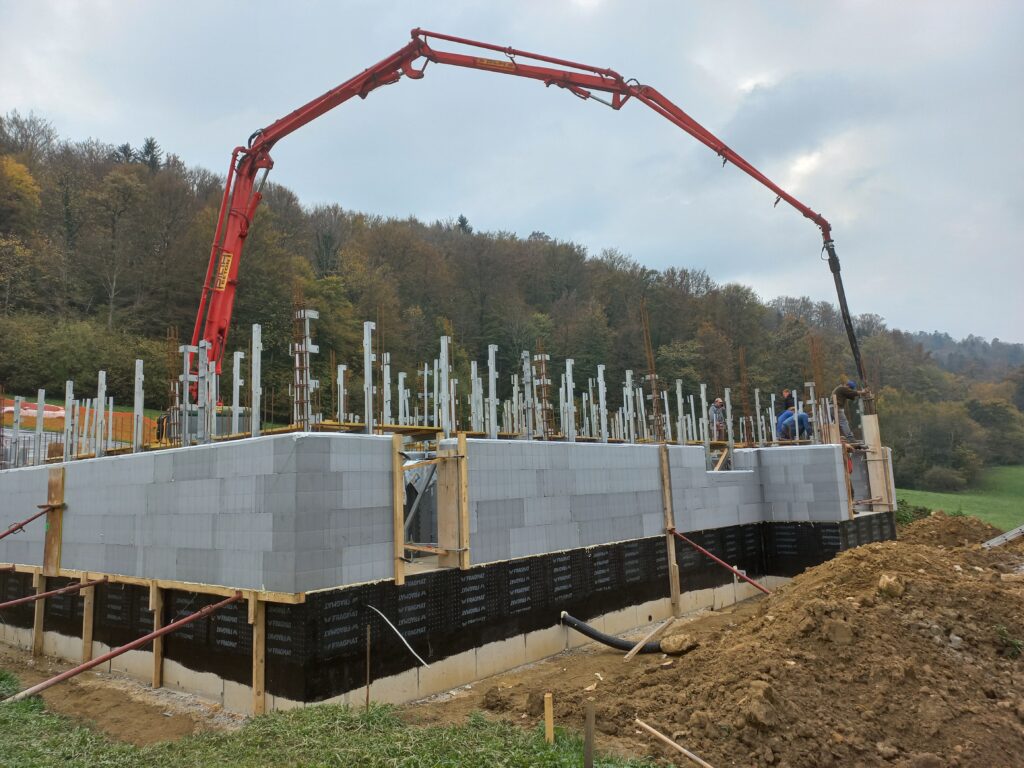

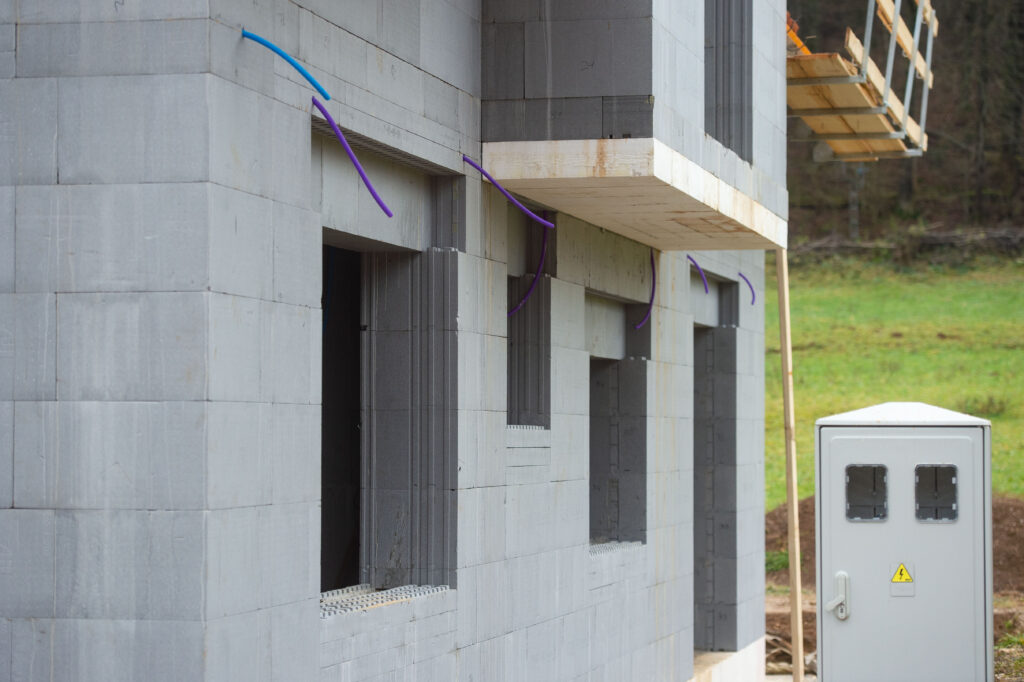

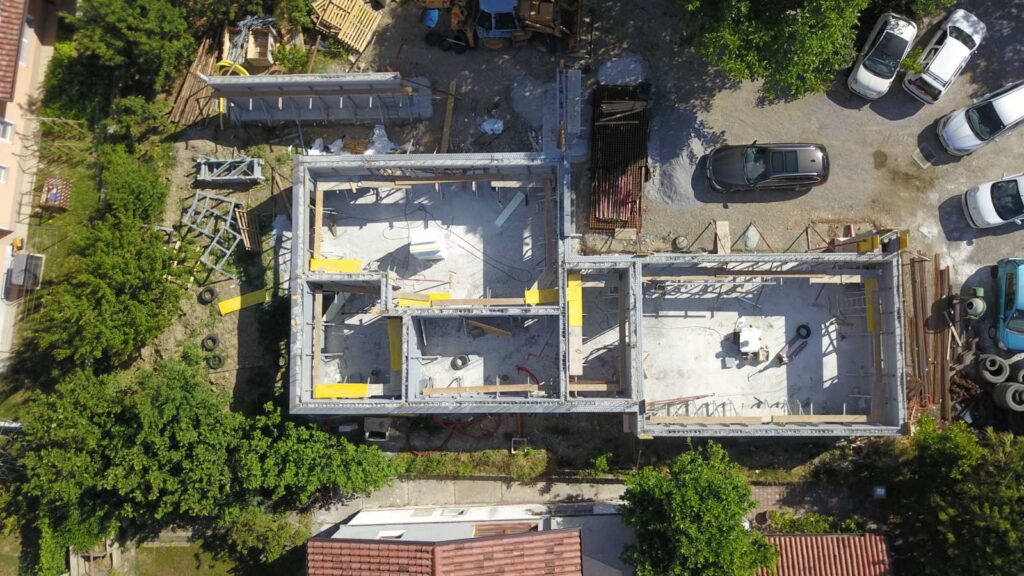

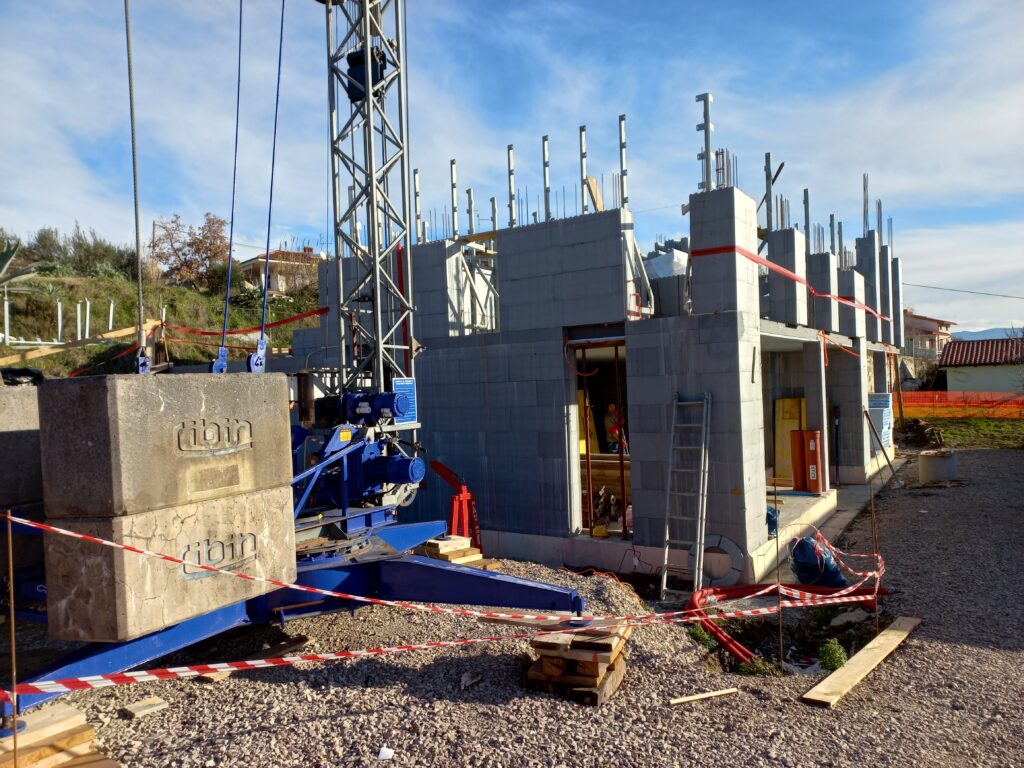

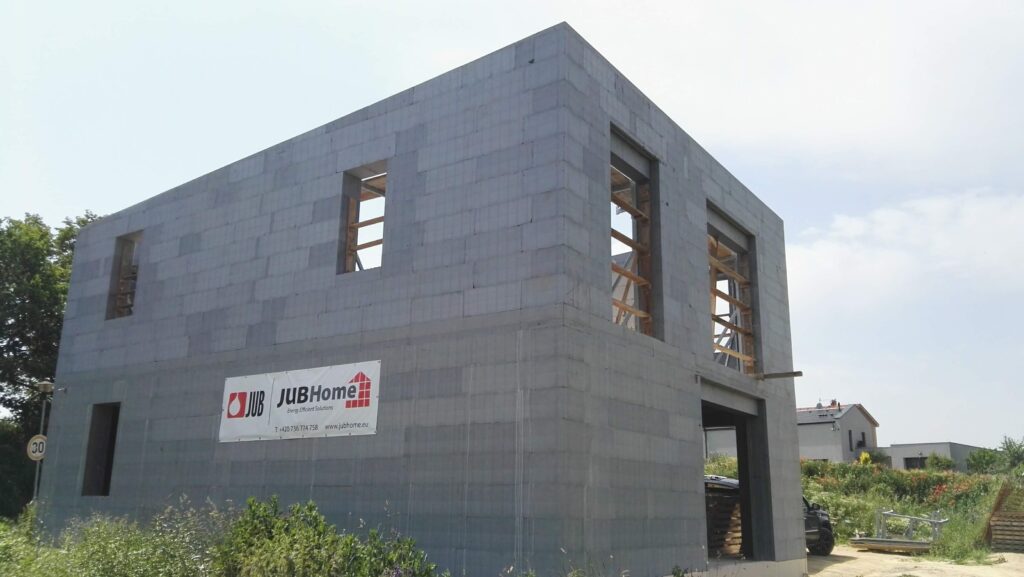

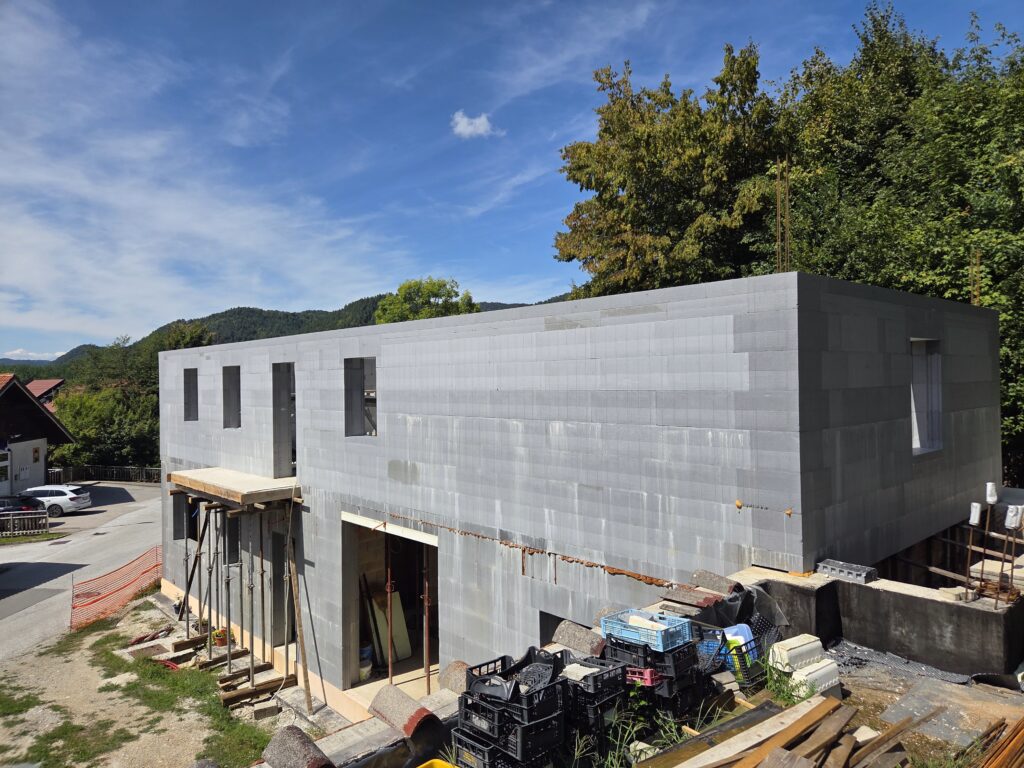

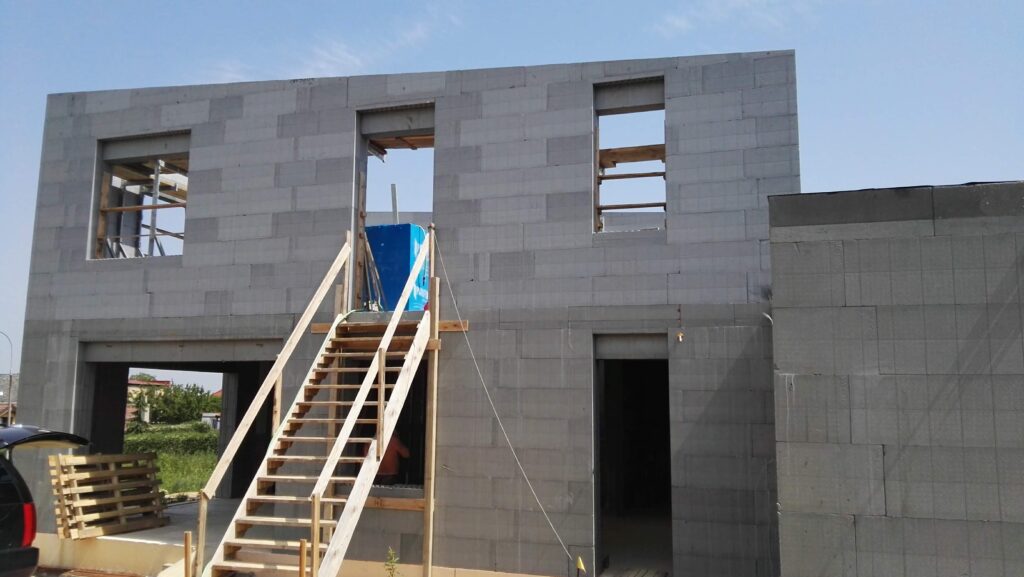

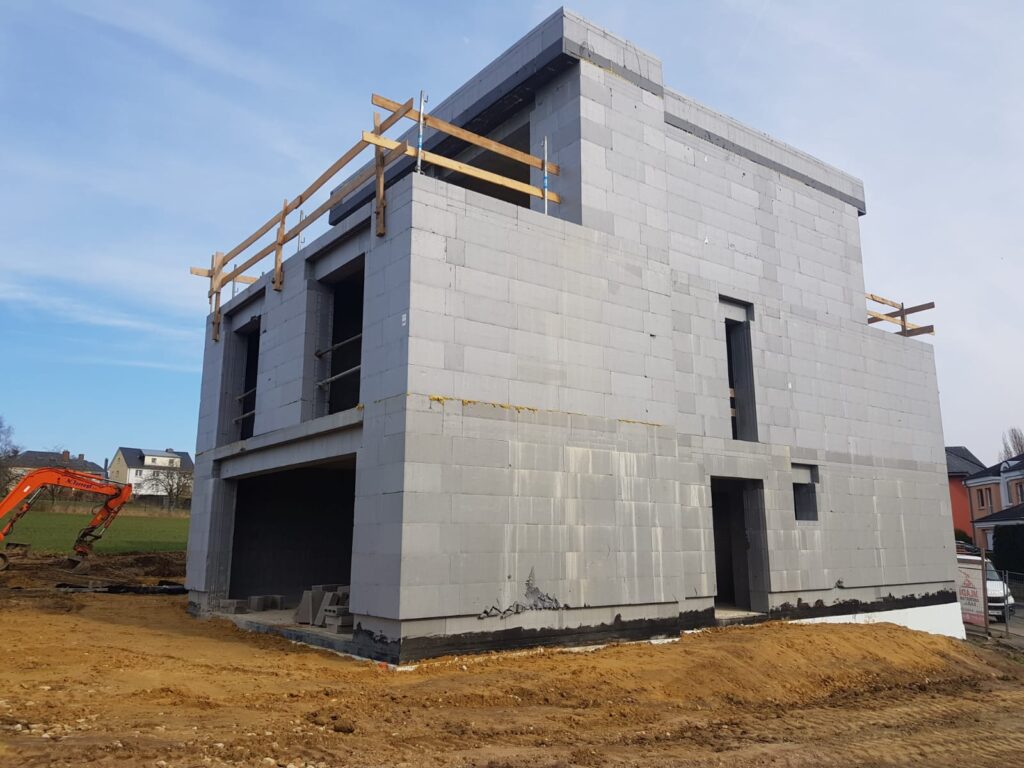

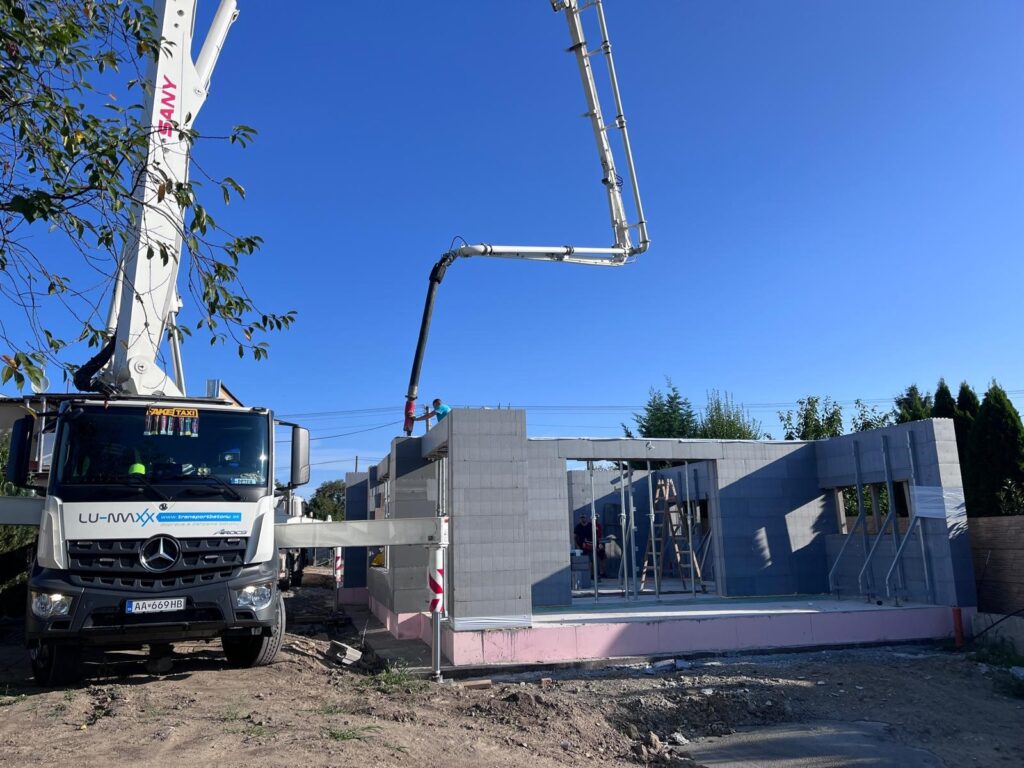

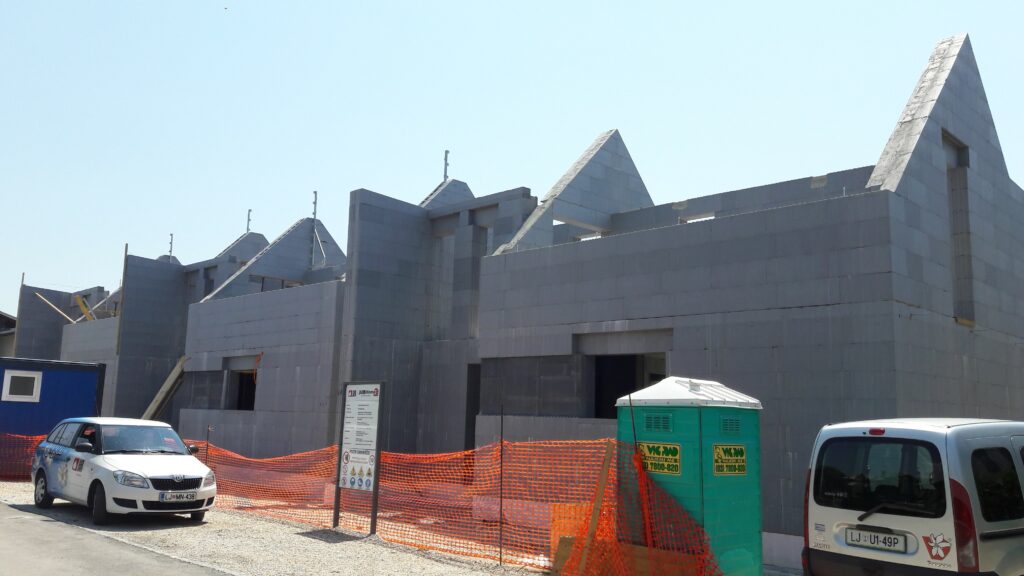

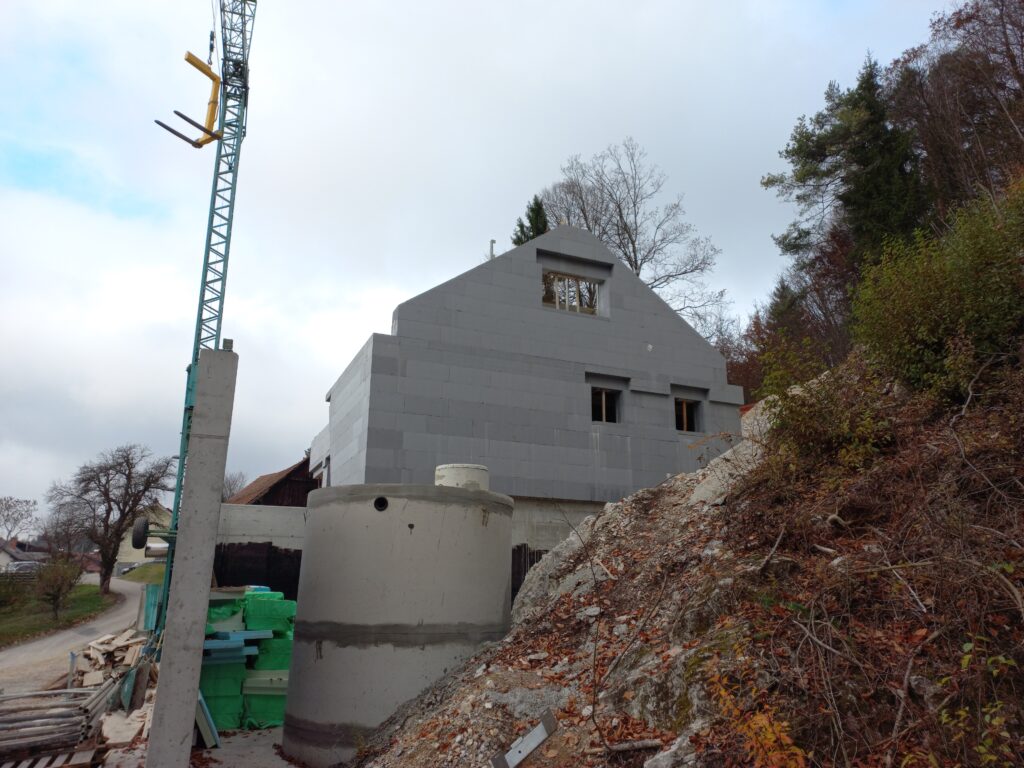

5. Izvedba: Tipske in netipske elemente skupaj s sestavnimi načrti dostavimo na gradbišče. K sistemu sodijo tudi kovinske opore, ki se lahko najamejo za čas izvedbe del.

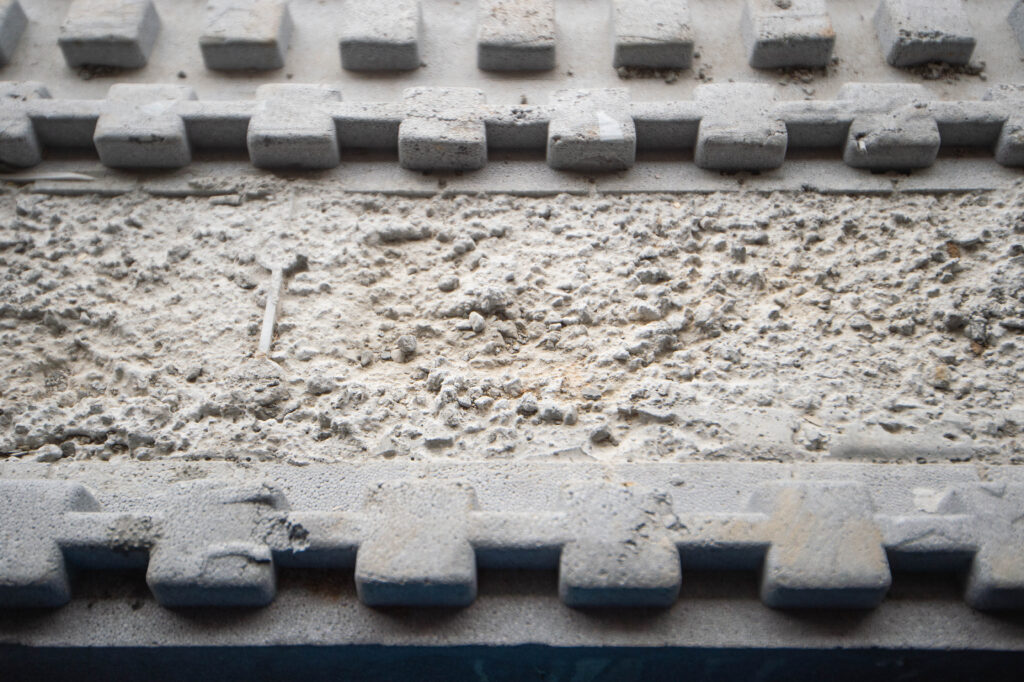

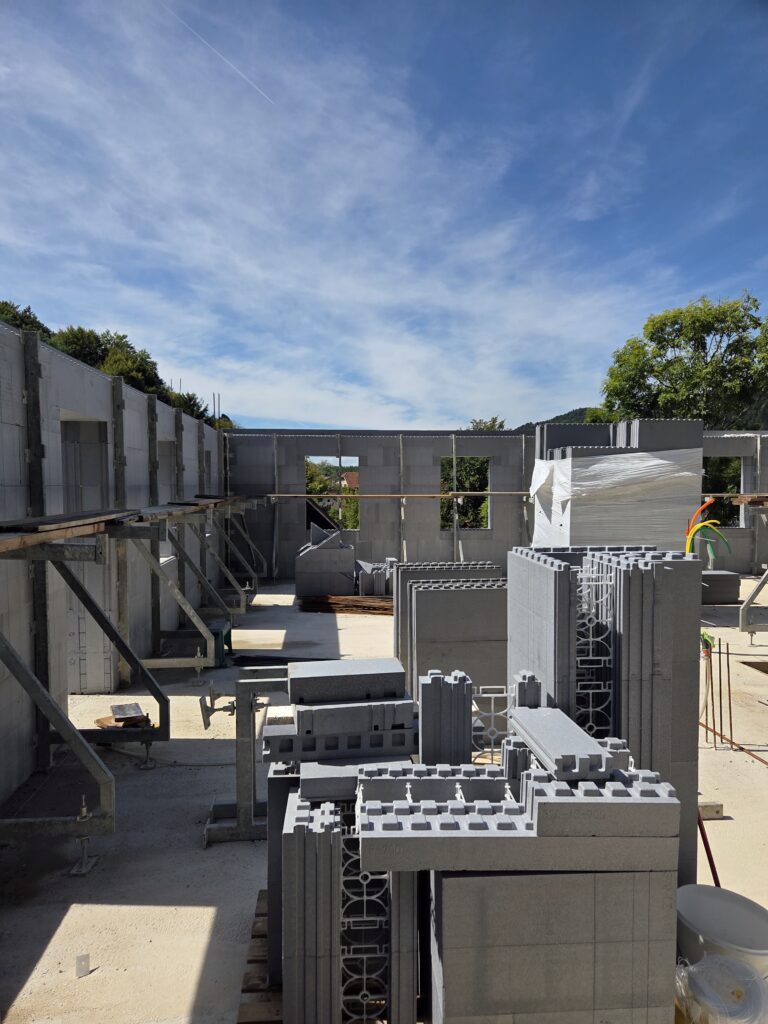

JUBHome WALL elementi

Sistem gradnje sten JUBHome WALL sestavlja več elementov različnih oblik in dimenzij izdelanih iz surovine Neopor® proizvajalca BASF. Glede na želeno energijsko učinkovitost so na voljo tri različne debeline sten, vedno z medprostorom za armirani beton debeline 150 mm.

	WALL 300	WALL 390	WALL 465
Namen uporabe*	Notranje nosilne stene	Nizkoenergijska gradnja	Pasivna gradnja
Debelina sten (mm) Notranja izolacija/betonska sredica/zunanja izolacija	300 75/150/75	390 75/150/165	465 75/150/240
Debelina gotove stene (mm)**	310	400	475
Toplotna prehodnost/U vrednost (W/m²K)	0,204	0,130	0,099

* Priporočilo JUBHome. Za točen podatek o energijski učinkovitosti konkretnega objekta na konkretni lokaciji je potreben podroben izračun, skladen z veljavno zakonodajo.
** Debeline stene vključno osnovnimi ometi in zaključnimi obdelavami.

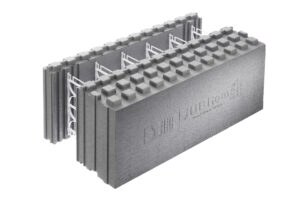

3D računalniški model elementa JUBHome WALL 465-I-900

WALL LINEAR

WALL CORNER IN

WALL CORNER OUT

WALL T-JUNCTION

WALL LINTEL

WALL RING

WALL CUT

WALL ADD

WALL COVER

WALL END

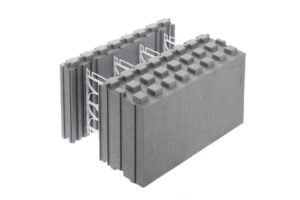

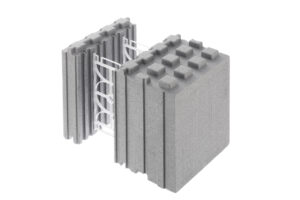

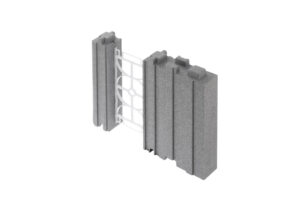

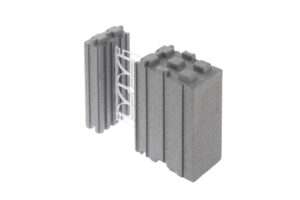

Linijski elementi (WALL-LINEAR)

Linijski elementi so osnovni elementi sistema v petih različnih dolžinah, mnogokratnikih modula 75 mm.

Naziv	Dolžina »L« (mm)	Širina (mm)	Višina (mm)
WALL-LINEAR (300-I-»L«)	75/150/300/600/900	300	364
WALL-LINEAR (390-I-»L«)	75/150/300/600/900	390	364
WALL-LINEAR (465-I-»L«)	75/150/300/600/900	465	364
WALL-LINEAR (525-I-»L«)	75/150/300/600/900	525	364

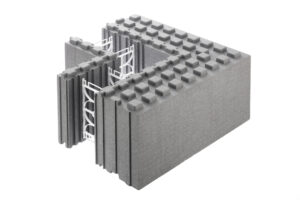

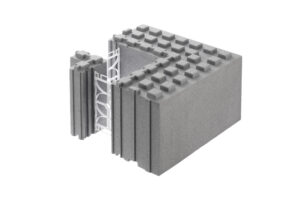

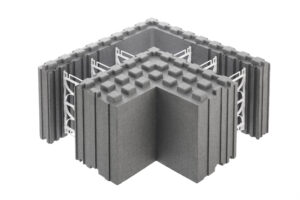

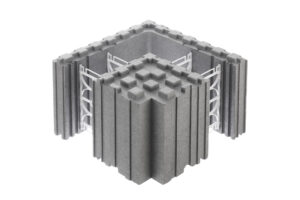

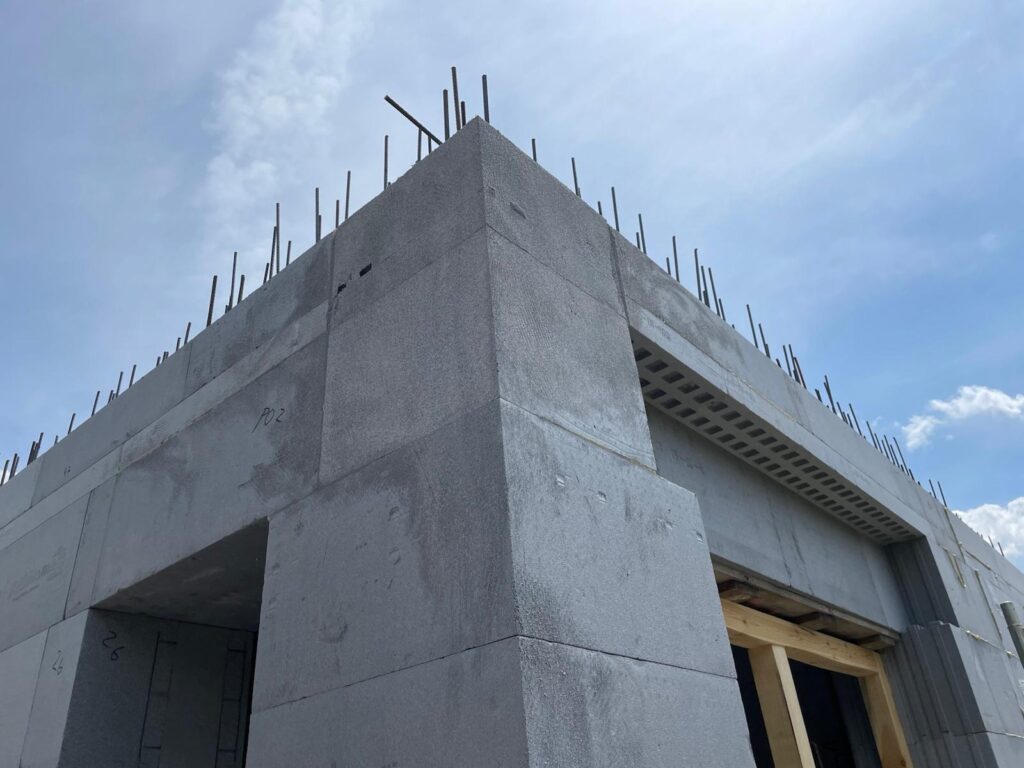

Vogalni elementi (WALL CORNER IN/OUT)

Zunanji vogali (WALL CORNER OUT) so dveh različnih dolžin, s čimer je omogočena zidarska zveza po višini in minimalni preklop linijskih elementov 150 mm po dolžini.

Naziv	Dolžina »L« (mm)	Širina (mm)	Višina (mm)
WALL-CORNER (300-L-375)	375	300	364
WALL-CORNER (300-L-525)	525	300	364
WALL-CORNER_OUT (390-LZ-465)	465	390	364
WALL-CORNER_OUT (390-LZ-615)	615	390	364
WALL-CORNER_IN (390-LN-450)	450	390	364
WALL-CORNER_IN (390-LN-600)	450	390	364
WALL-CORNER_OUT (465-LZ-540)	540	465	364
WALL-CORNER_OUT (465-LZ-690)	690	465	364
WALL-CORNER_IN (465-LN-525)	525	465	364
WALL-CORNER_IN (465-LN-675)	675	465	364

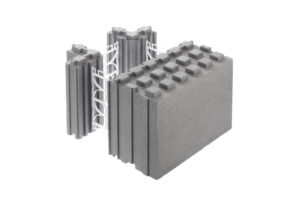

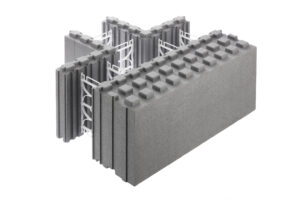

Odcepni elementi (WALL-T-JUNCTION)

Odcepni elementi so tako kot vogali dveh različnih dolžin za zagotovitev zidarske zveze.

Naziv	Dolžina »L« (mm)	Širina (mm)	Višina (mm)
WALL-T_JUNCTION (300-T-“L”)	450/750	300	364
WALL-T_JUNCTION (390-T-“L”)	450/750	390	364
WALL-T_JUNCTION (465-T-“L”)	450/750	465	364
WALL-T_JUNCTION (525-T-“L”)	450/750	525	36

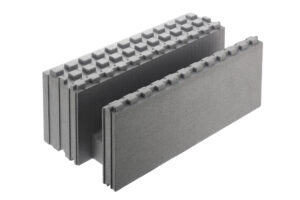

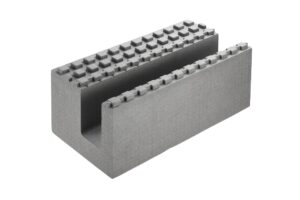

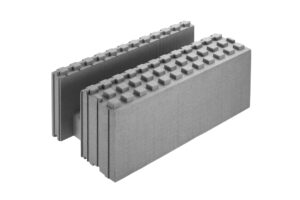

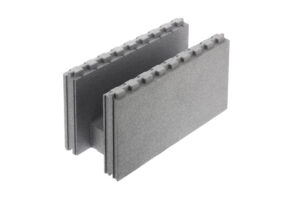

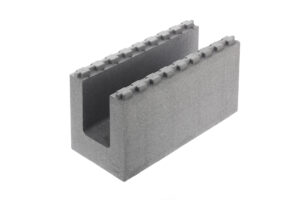

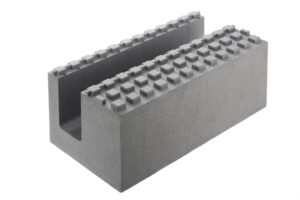

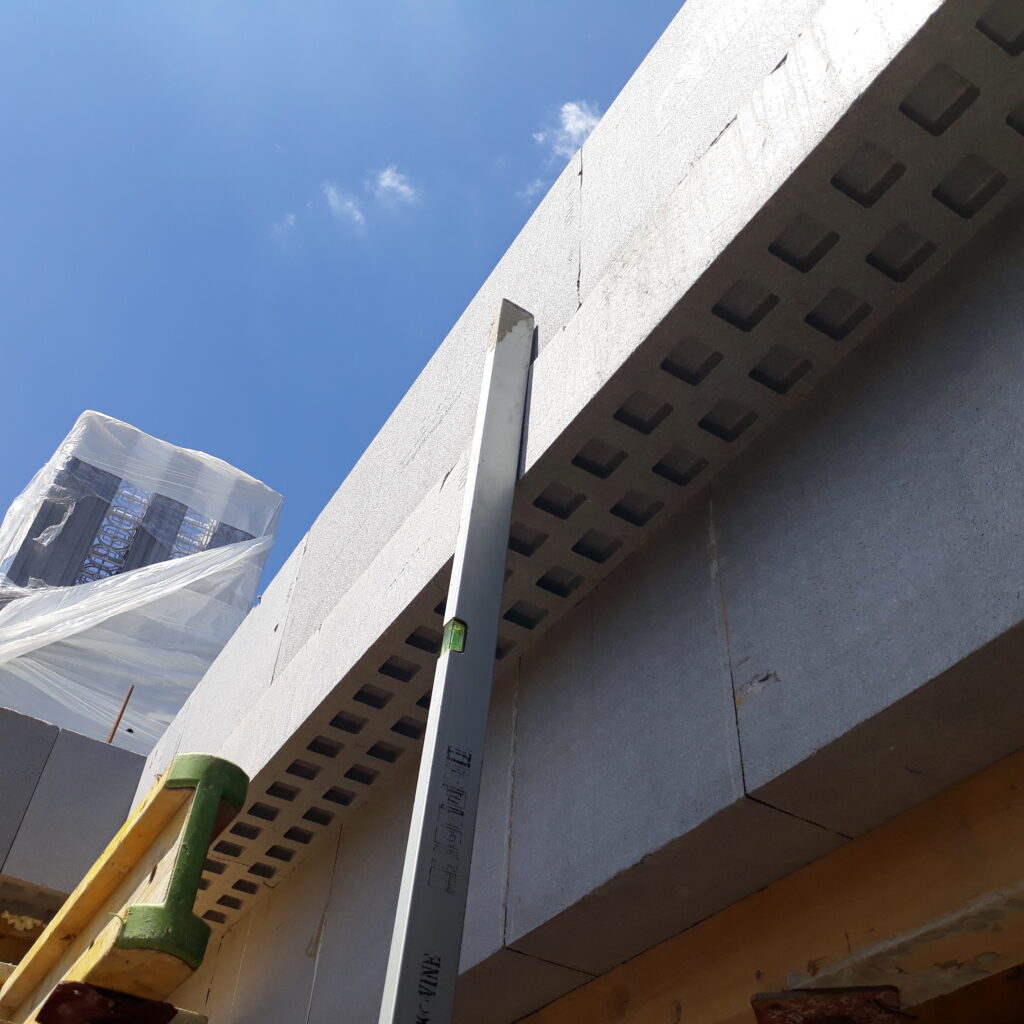

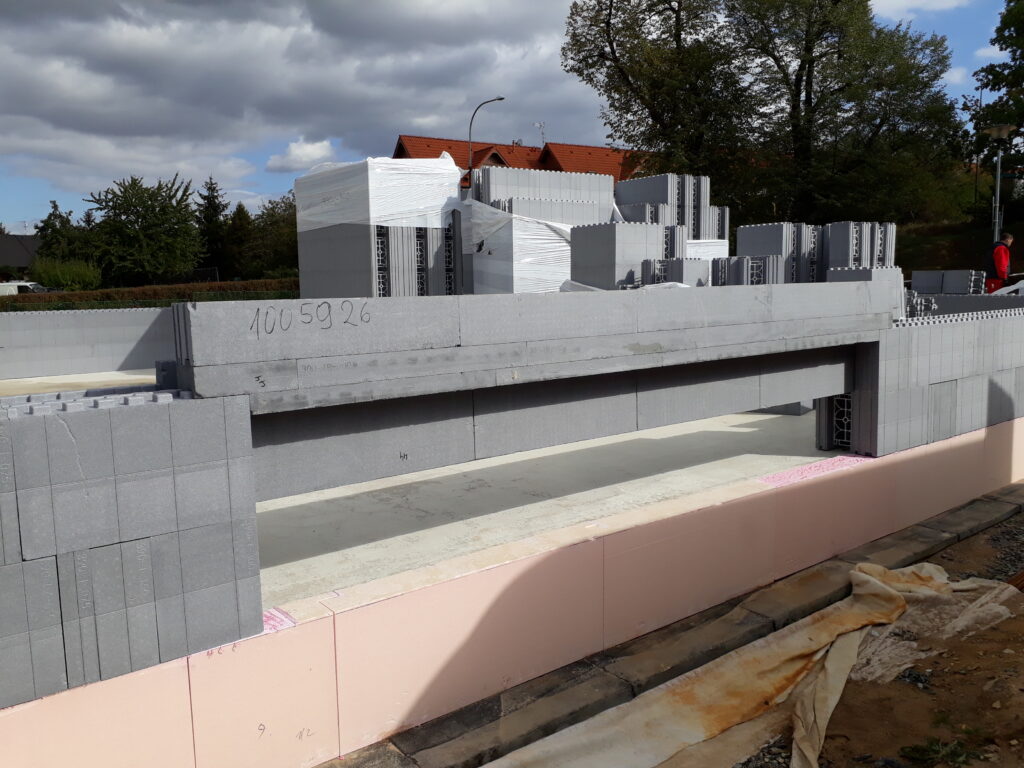

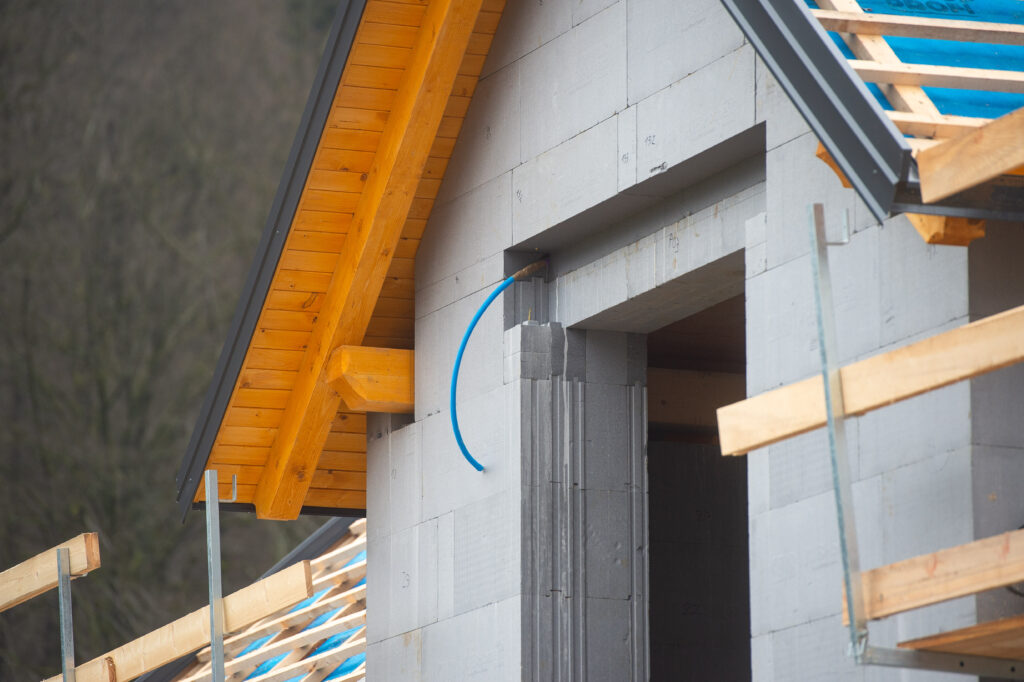

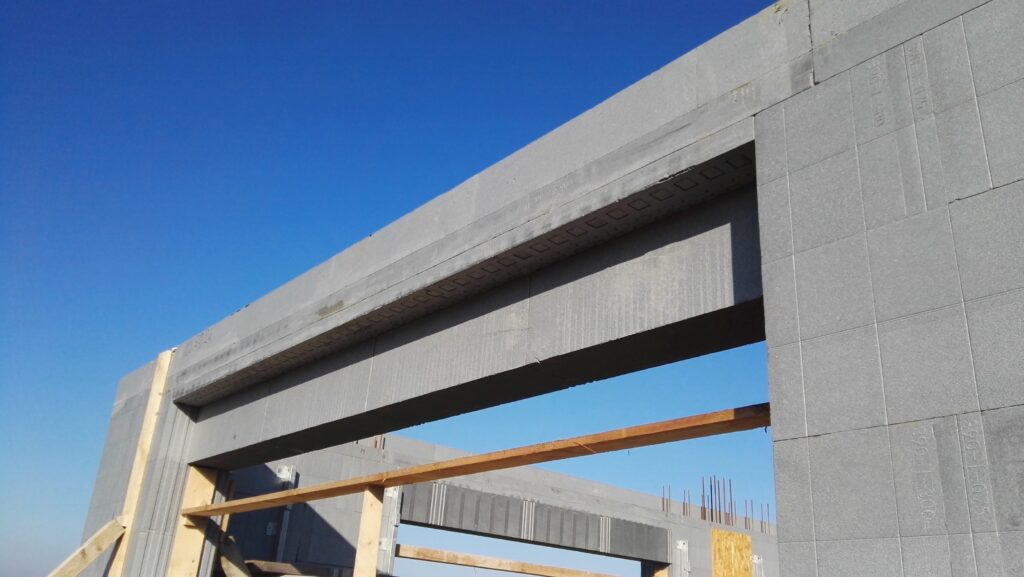

Prekladni elementi (WALL-LINTEL)

Prekladni elementi se glede na sestavni načrt v obratu razrežejo in z lepljenjem sestavijo na projektno dolžino. Elementi imajo na ležiščih utore za naleganje na spodnje stenske elemente.

Naziv	Dolžina »L« (mm)	Širina (mm)	Višina (mm)
WALL-LINTEL (300-P-675)	675	300	364
WALL-LINTEL_LEFT (390-PL-675)	675	390	364
WALL-LINTEL_RIGHT (390-PD-675)	675	390	364
WALL-LINTEL_LEFT (465-PL-900)	900	465	364
WALL-LINTEL_RIGHT (465-PD-900)	900	465	364

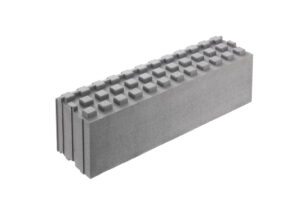

Venčni elementi (WALL RING)

Venčni elementi služijo za opaž roba etažne plošče in se režejo na njeno višino z zgornjimi čepi ali brez. Pri večjih debelinah plošče se venčni elementi na spodnjo vrsto linijskih elementov predhodno lepijo, pri nižjih pa lepljenje ni potrebno in se na objektu elementi le nasadijo.

Naziv	Dolžina »L« (mm)	Širina (mm)	Višina (mm)
WALL-RING (390-V-“L”)	900	390	260
WALL-RING (465-V-“L”)	900	465	260

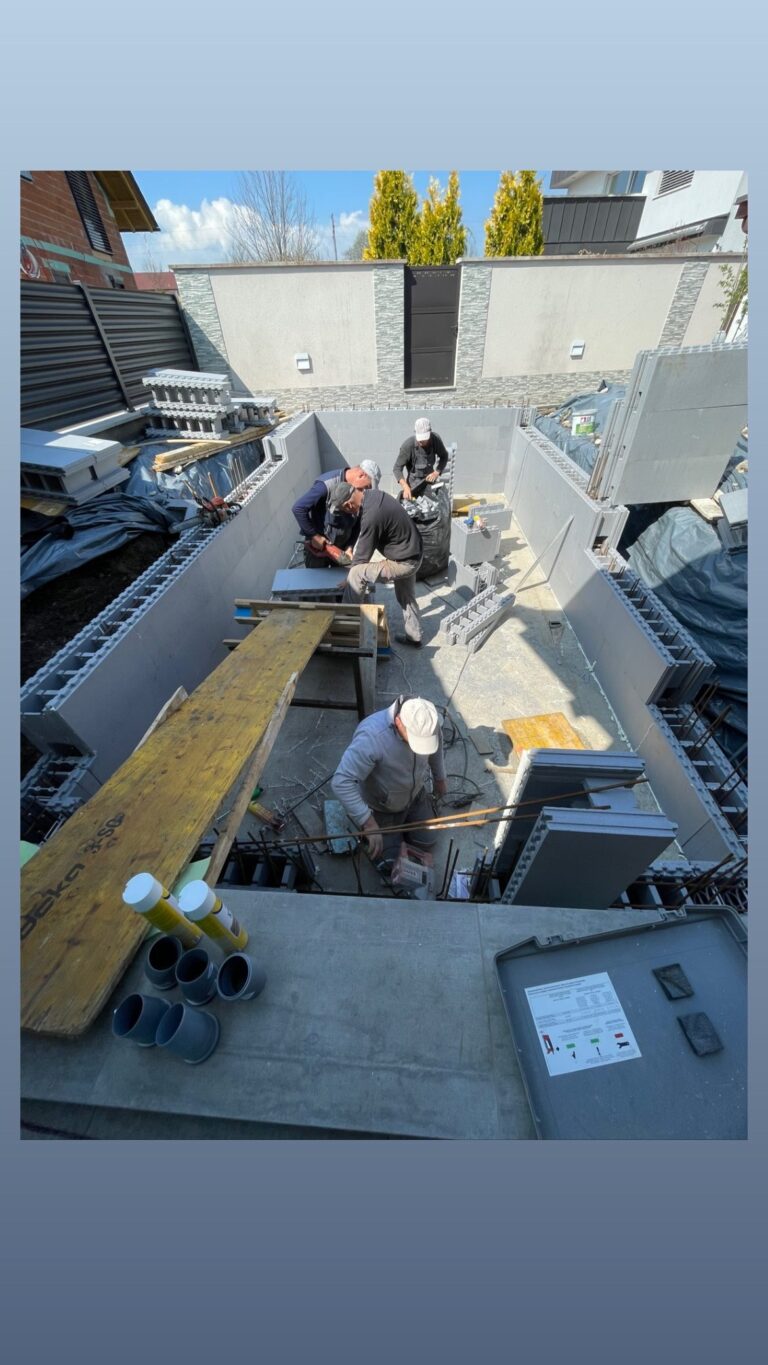

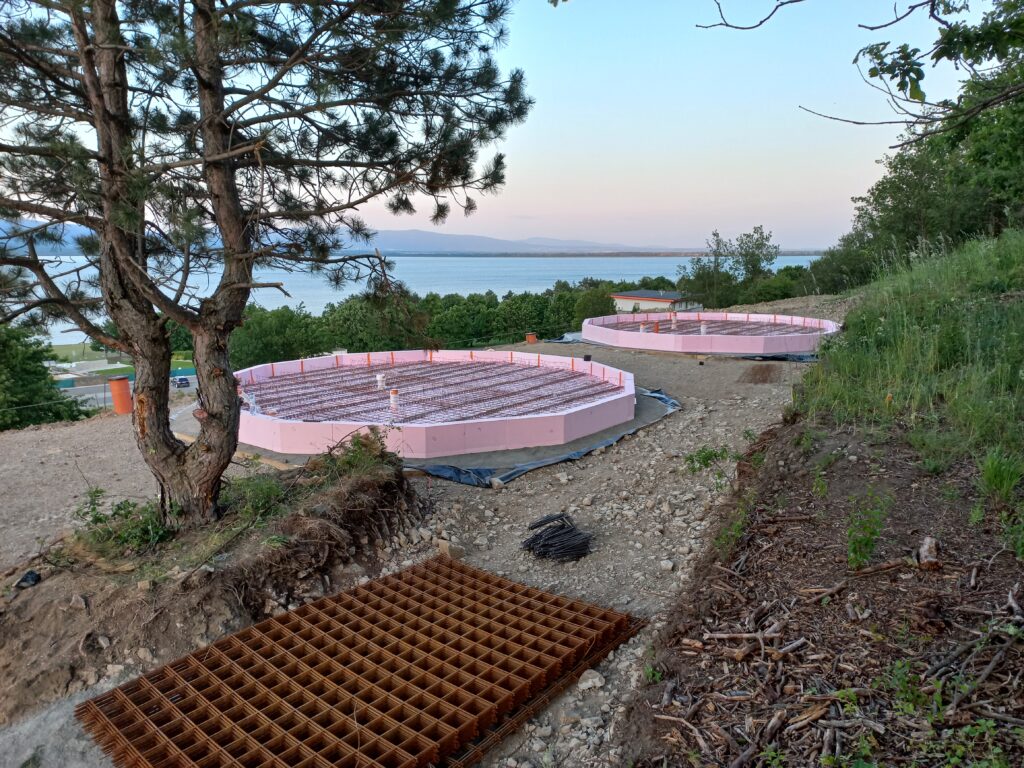

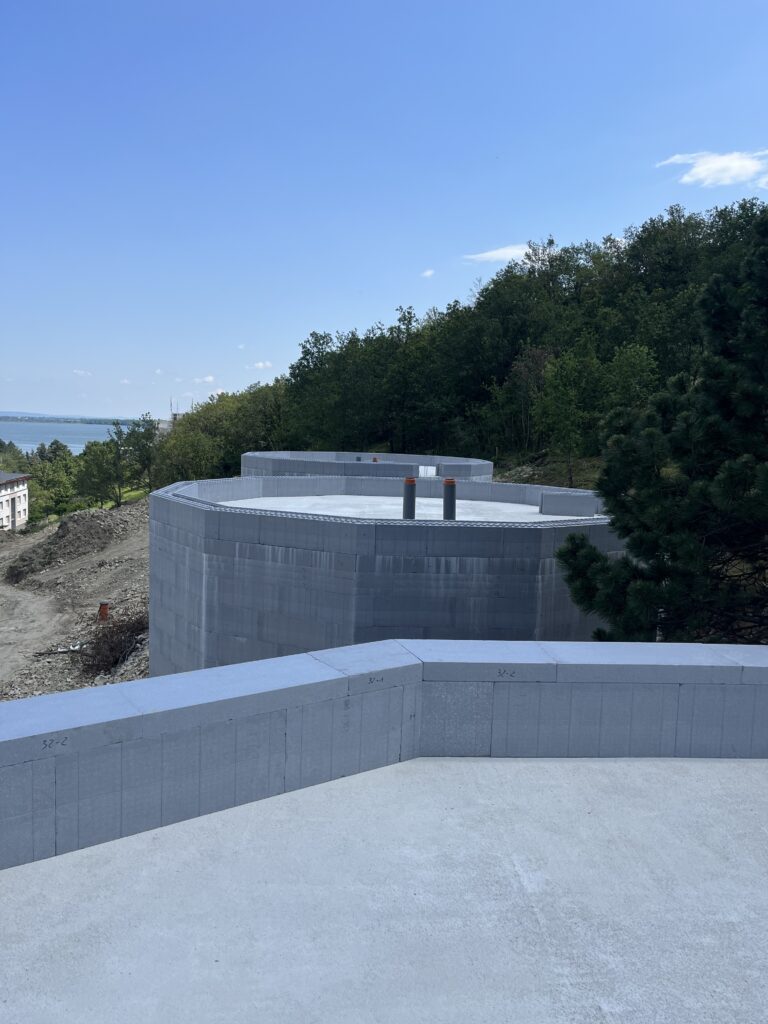

Bazenski in ostali elementi (WALL CUT/ADD/COVER in END)

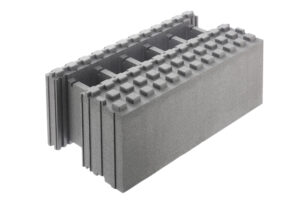

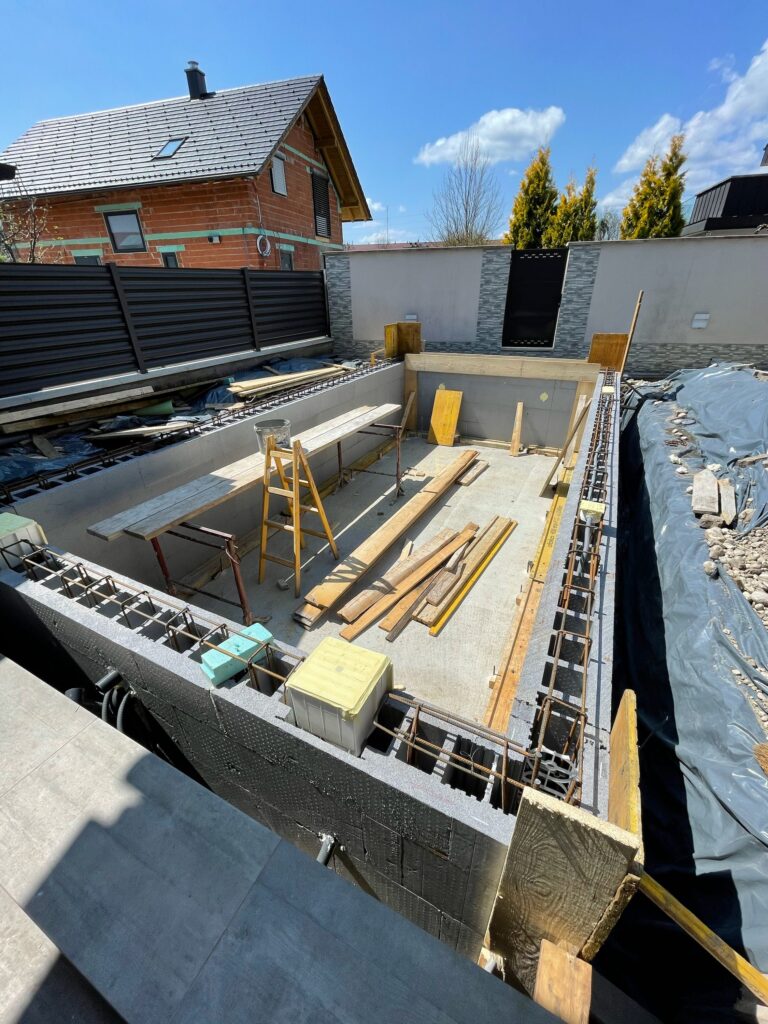

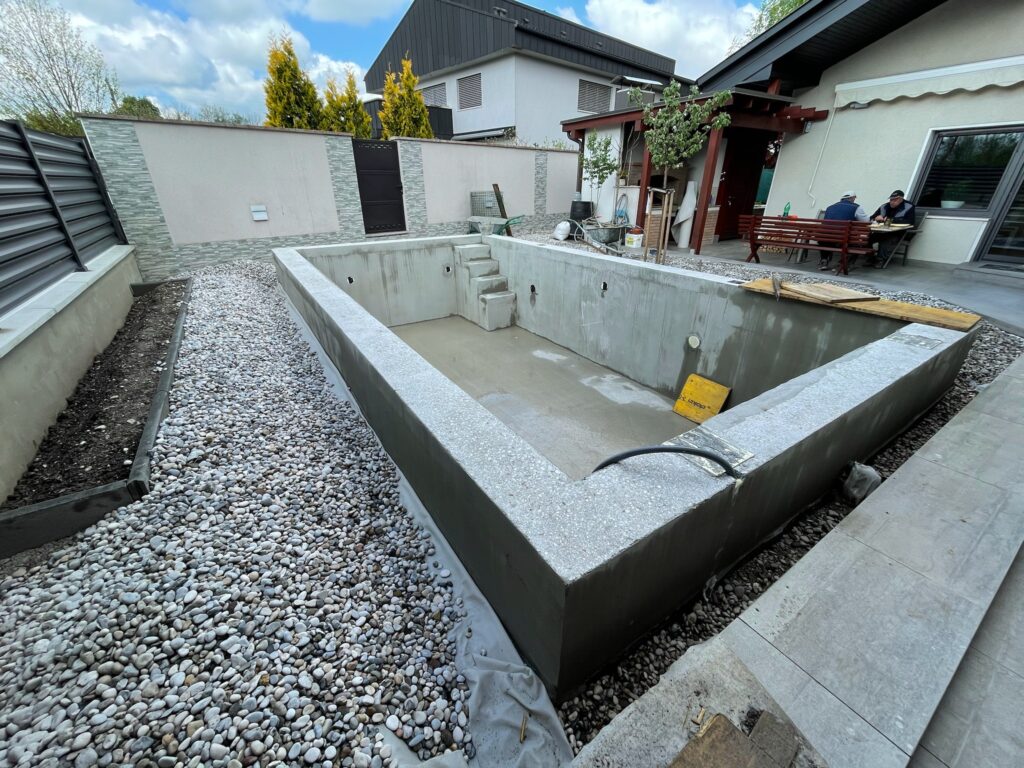

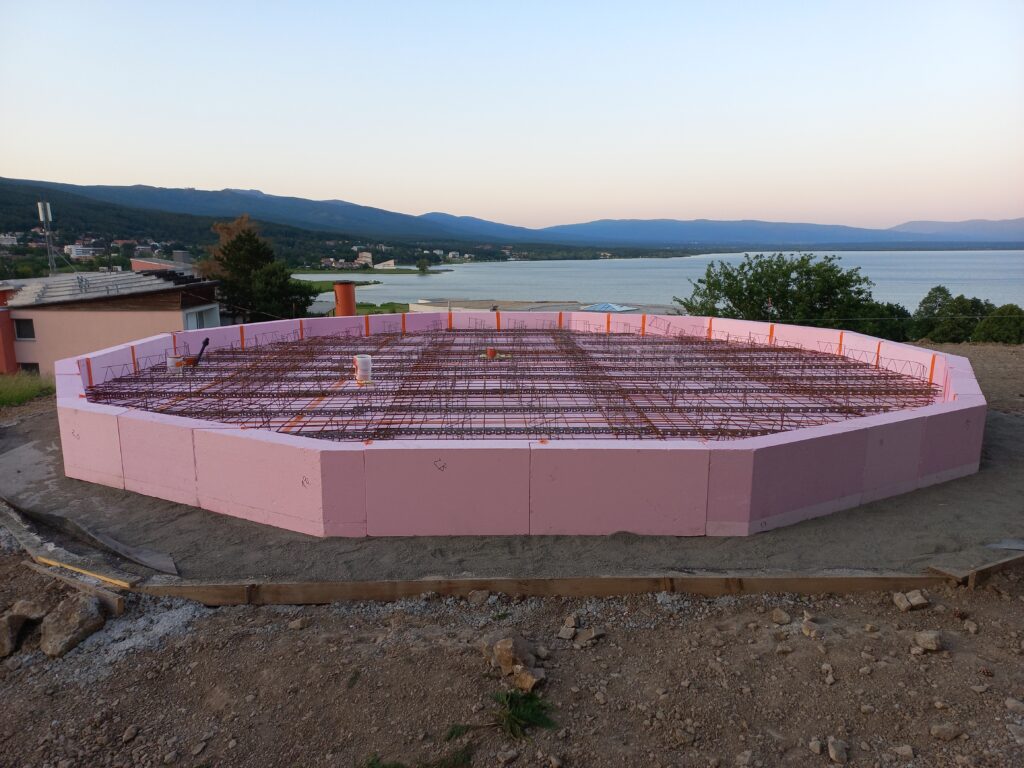

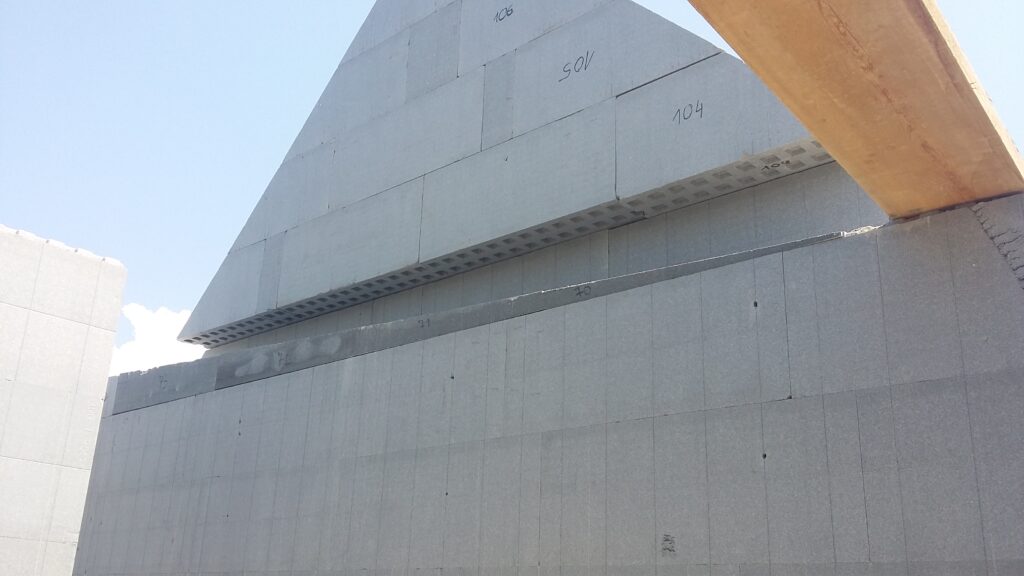

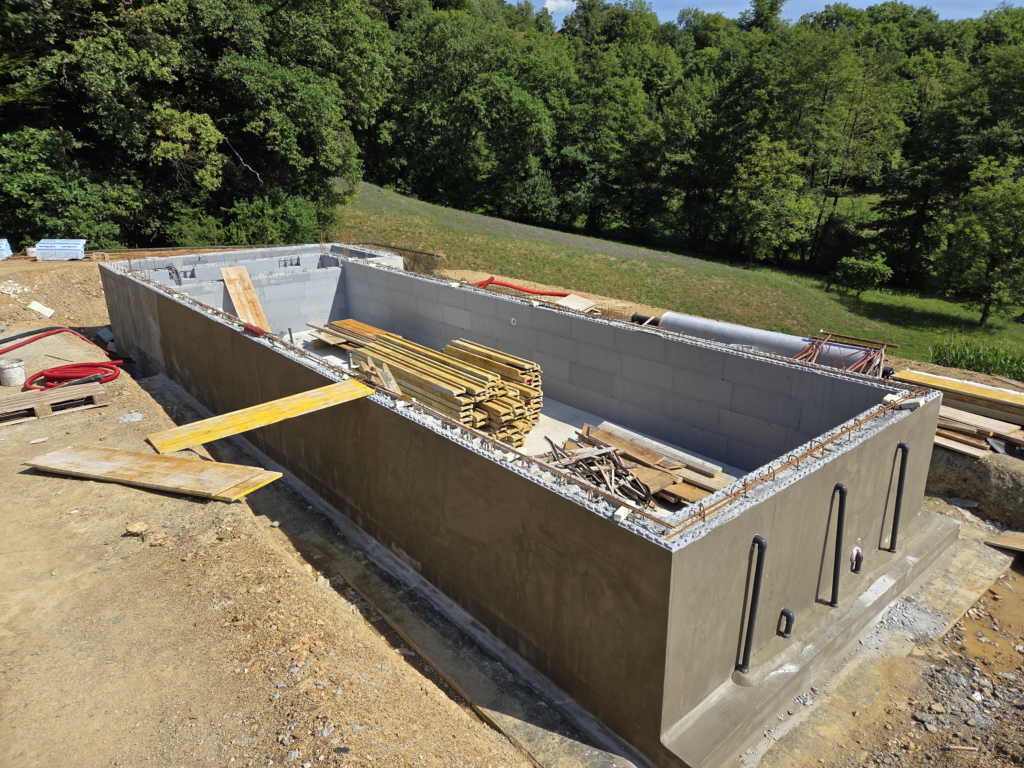

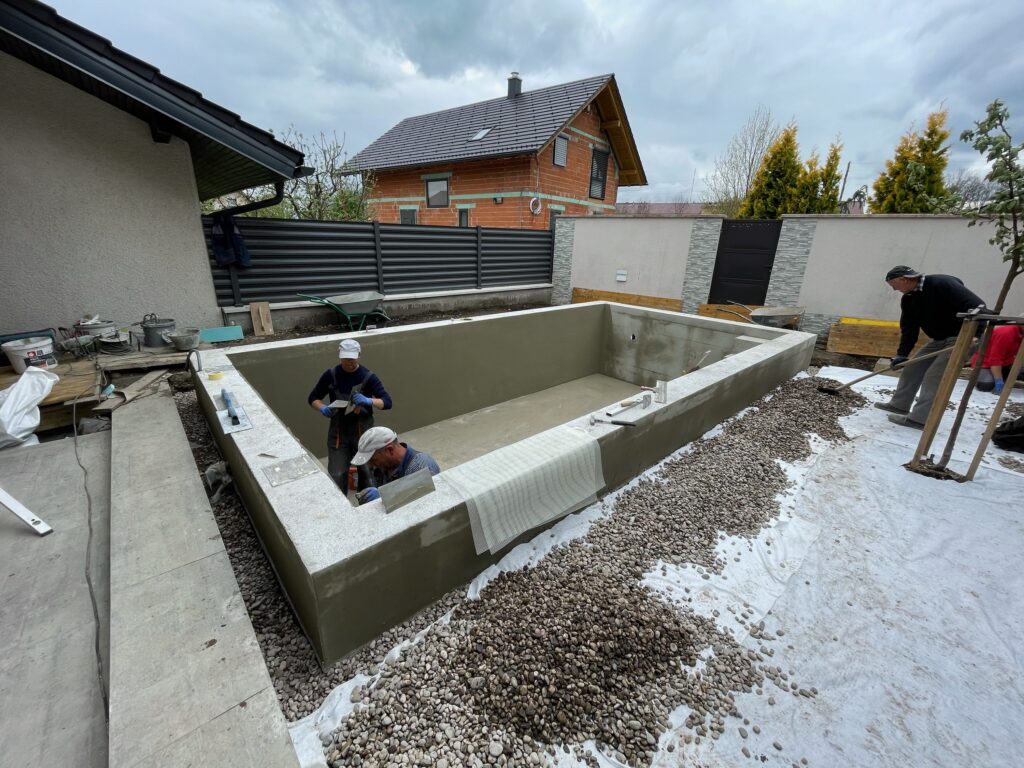

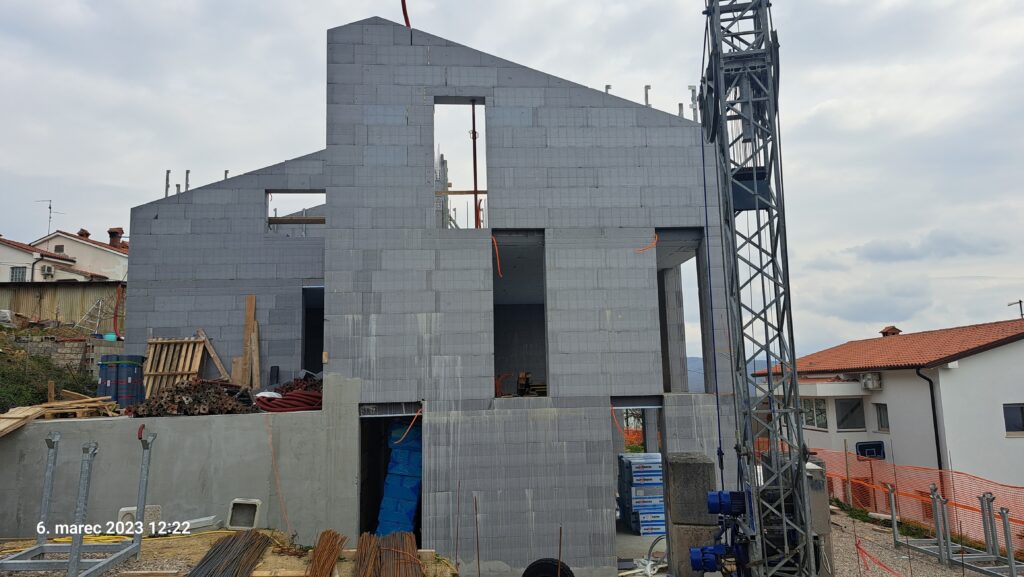

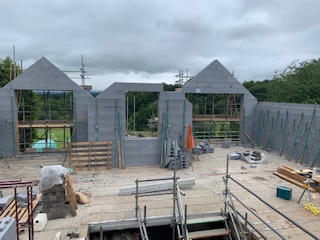

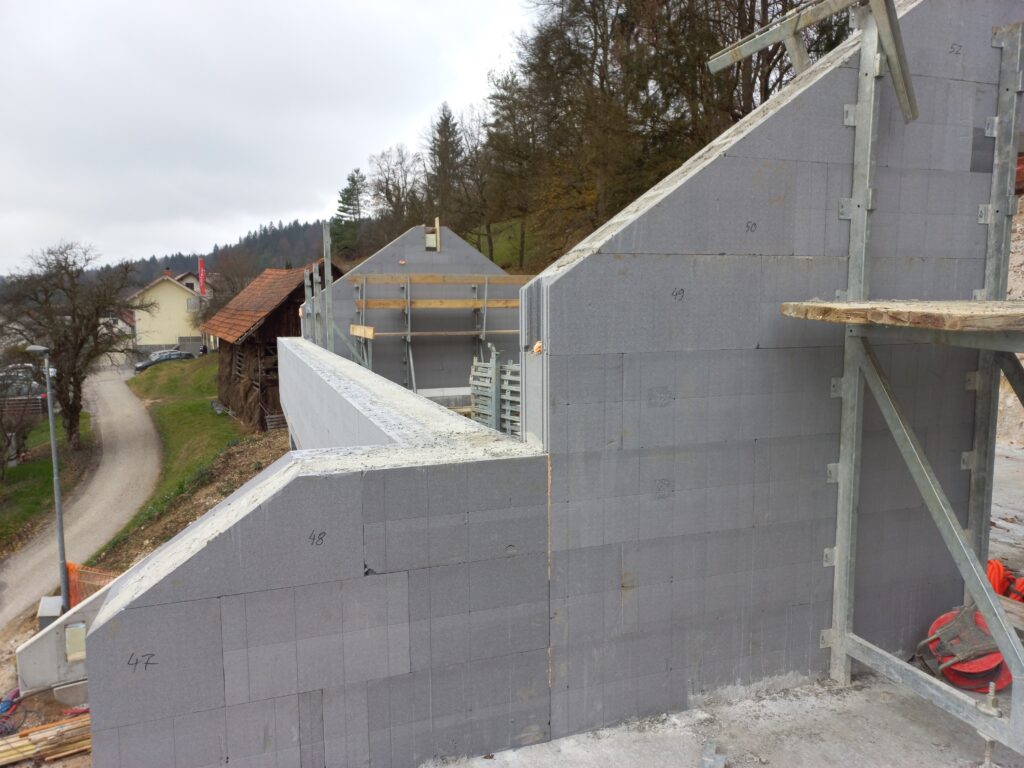

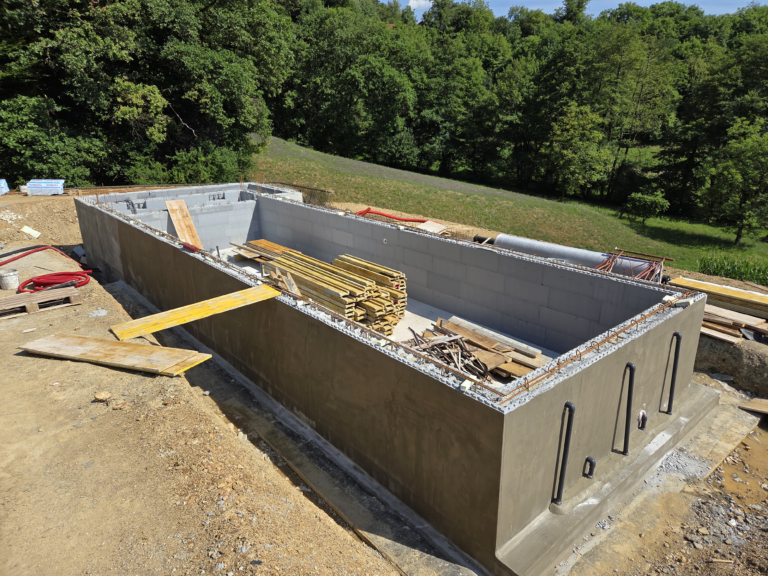

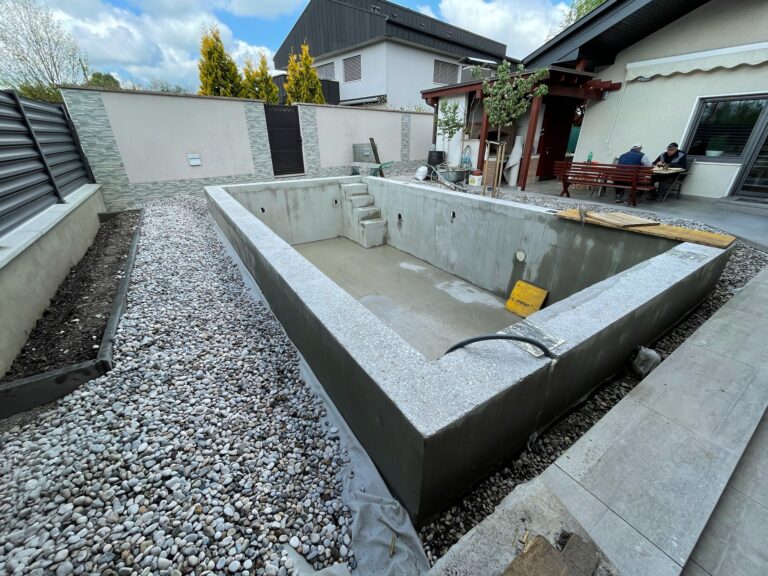

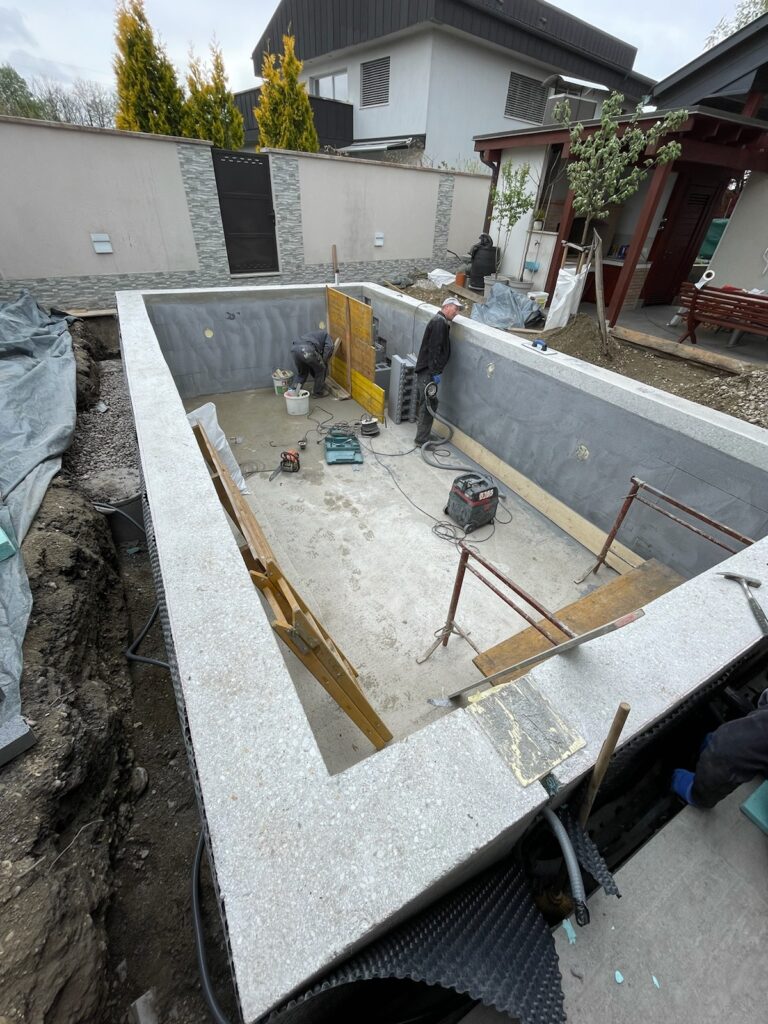

Elementi za rezanje WALL CUT so namenjeni za primere, kjer je predvideno rezanje na objektu. Pri teh elementih so PP vezice zamenjane z mehkejšimi EPS vezicami. Običajno so uporabni na zaključkih trikotnih podstrešnih zidov in pri gradnji bazenov.

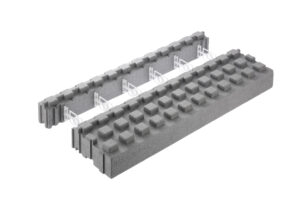

Povišni elementi WALL ADD se uporabljajo za korekcijo višin sten v primerih, ko se etažna višina ne izide v mnogokratniku višine linijskih elementov in so visoki ¼ višine standardnih elementov.

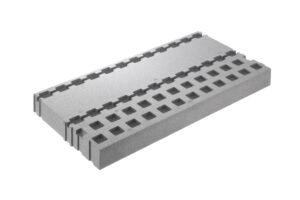

Pokrivni elementi WALL COVER se uporabljajo pri pokrivanju parapetov in atik ter zmanjšujejo učinek toplotnega mostu.

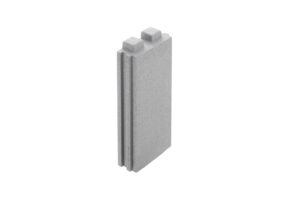

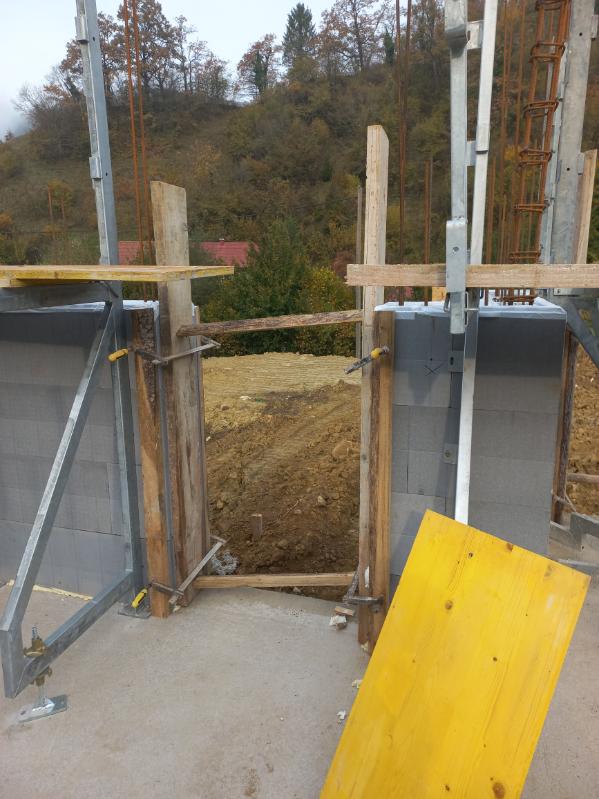

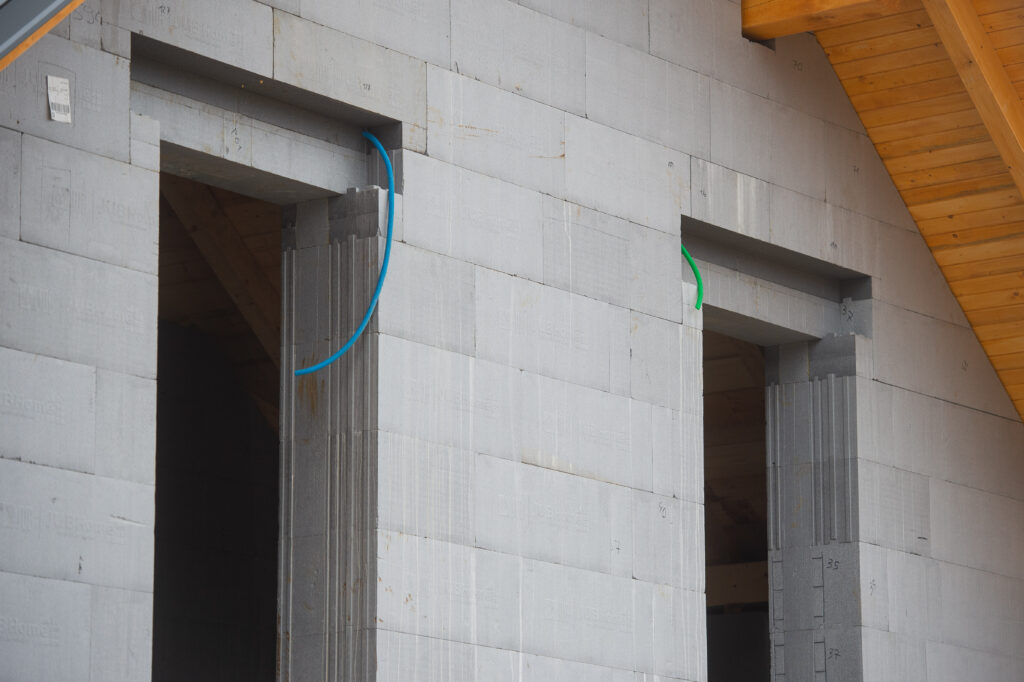

Zaporni element WALL END je namenjen zaključkom sten pri okenskih in vratnih špaletah ter zaključkom zidov in zmanjšuje učinek toplotnih mostov.

Naziv	Dolžina »L« (mm)	Širina (mm)	Višina (mm)
WALL-ADD (300-IR-900)	900	300	91
WALL-ADD (390-IR-900)	900	390	91
WALL-ADD (465-IR-900)	900	465	91
WALL-ADD (525-IR-900)	900	525	91
WALL-COVER (300-IT-900)	900	300	91
WALL-COVER (390-IT-900)	900	390	91
WALL-COVER (465-IT-900)	900	465	91
WALL-CUT (300-IC-900)	900	300	364
WALL-CUT (390-IC-900)	900	390	364
WALL-CUT (465-IC-900)	900	465	364
WALL-END (150-Z-060)	60	150	364
