JUBHome BASE toplotna izolacija temeljne plošče

Temeljna plošča je eden najpomembnejših sklopov vašega objekta in sklop, kateri bo preživel vse ostale sklope objekta. Zato sta pravilna izbira sistema in kvalitetna izvedba še toliko bolj pomembni.

JUBHome BASE je po meri pripravljen sistem nosilne toplotne izolacije temeljne plošče, proizveden iz Peripora®, posebne vrste EPS, katerega značilnost je visoka tlačna trdnost in nizka vodovpojnost. Tako narejena temeljna plošča investitorju nudi varen in zvezno toplotno izoliran temelj objekta. JUBHome BASE je primeren tudi za temeljenje na potresno aktivnih območjih in slabših nosilnih tleh.

Glavna prednost sistema za izvajalce je izjemno hitra in enostavna vgradnja ter bistveno manj dela in manj odpadkov na samem gradbišču.

Debelino AB plošče ter tlačno trdnost nosilne toplotne izolacije JUBHome BASE določi projektant.

Debeline	Debeline slojev (cm)	Skupna debelina (cm)	λ Peripor (W/mK)	U (W/m2K)	Tlačna trdnost (kPa)
16 cm	8 + 8	16	0,033	0,206	400
24 cm	8 + 16	24	0,033	0,138	400
30 cm	8 + 22	30	0,033	0,110	400
poljubno 16-30, koraki po 2 cm	8 + (8 do 22)	16 – 30	0,033	0,20 – 0,11	400

Prenesite promocijski material

Prednosti JUBHome BASE toplotne izolacije temeljne plošče

hitra in enostavna izvedba,
vgradnja betona brez opaženja,
narejen po meri za vaš objekt,
neprekinjena toplotna in hidroizolacija
testi in smernice za potresnoodporno gradnjo, certifikat PH
manj odpadkov na gradbišču

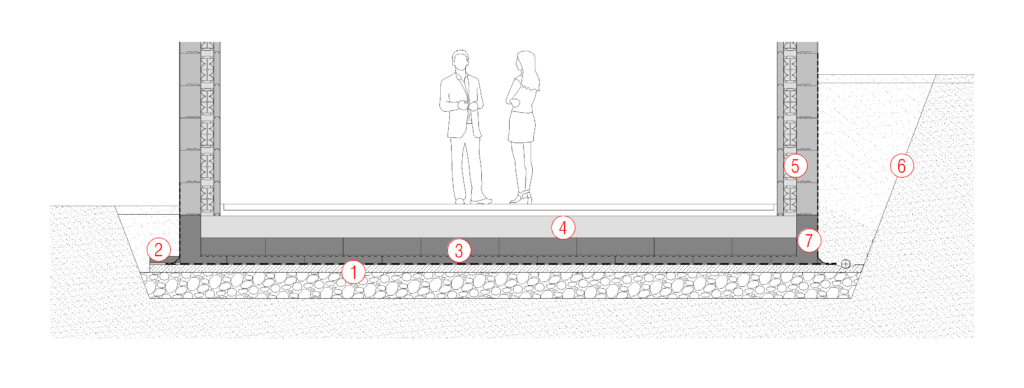

Shematski prerez hiše

Podložni beton (pod njim utrjeno nasutje po navodilu projektanta)
Pas toplotne izolacije zemljine (za nepodkletene objekte v coni zmrzovanja)
Spodnji in zgornji talni elementi JUBHome BASE

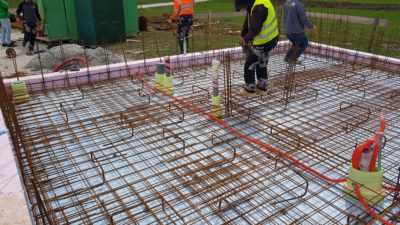

Armiranobetonska temeljna plošča
Obodni zid (sistem nadgradnje) po izbiri

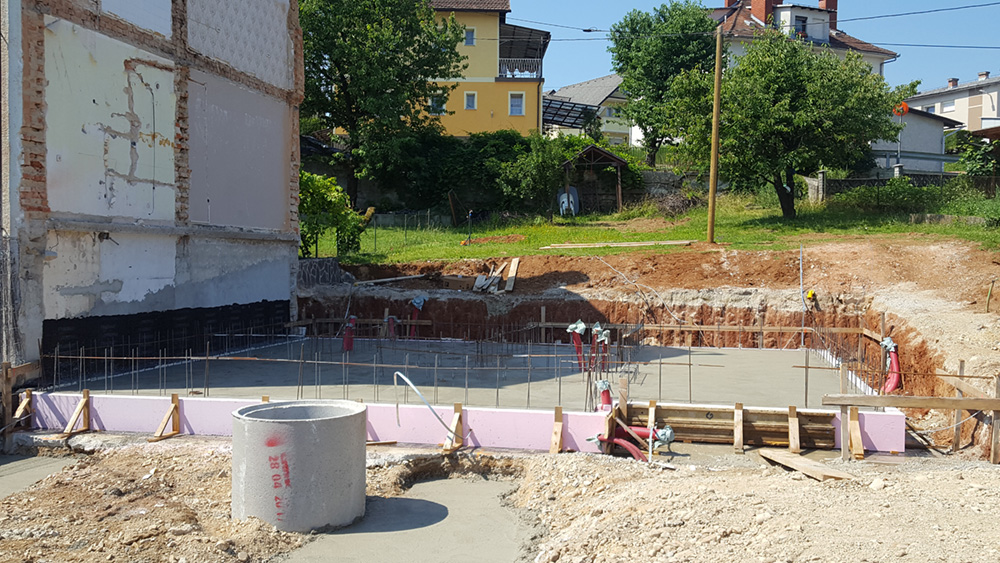

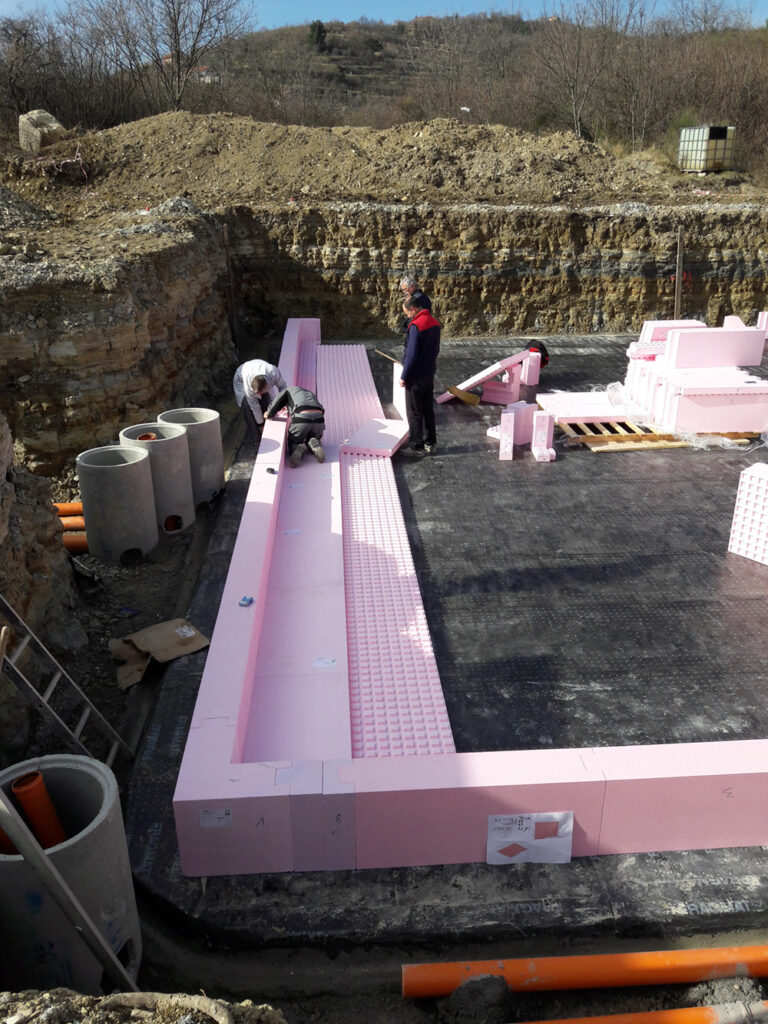

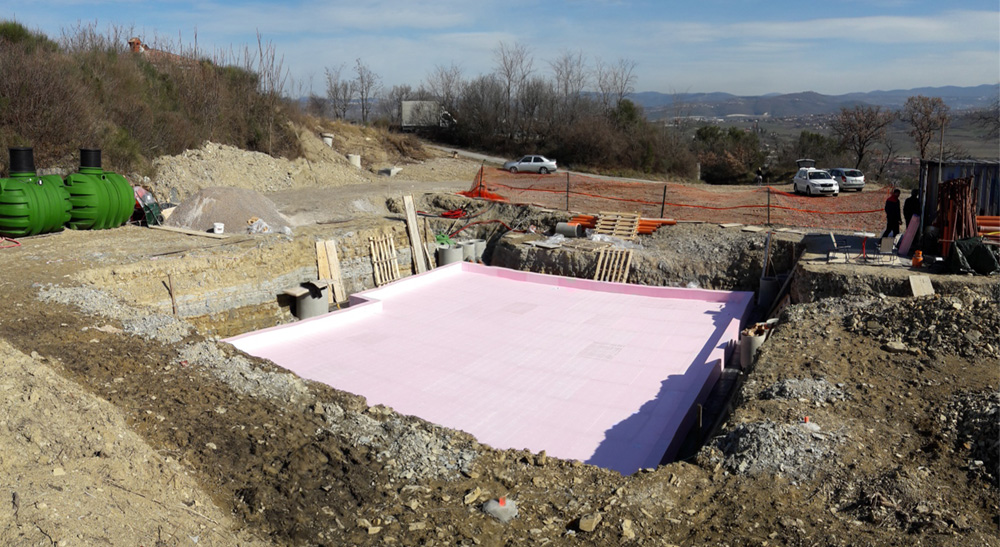

Primerno tudi za temeljenje podkletenih objektov pod cono zmrzovanja

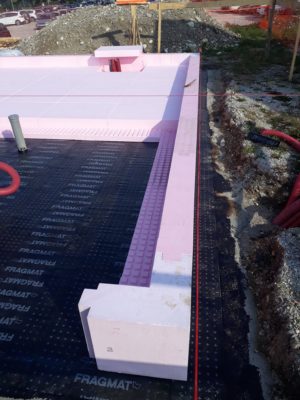

Robni element JUBHome BASE

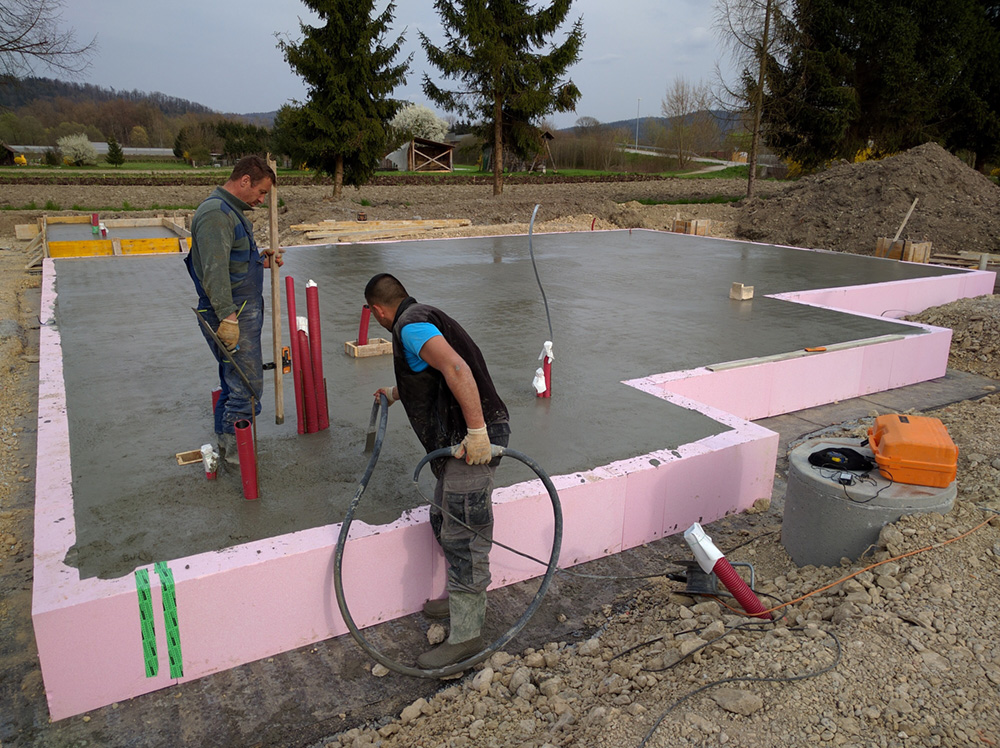

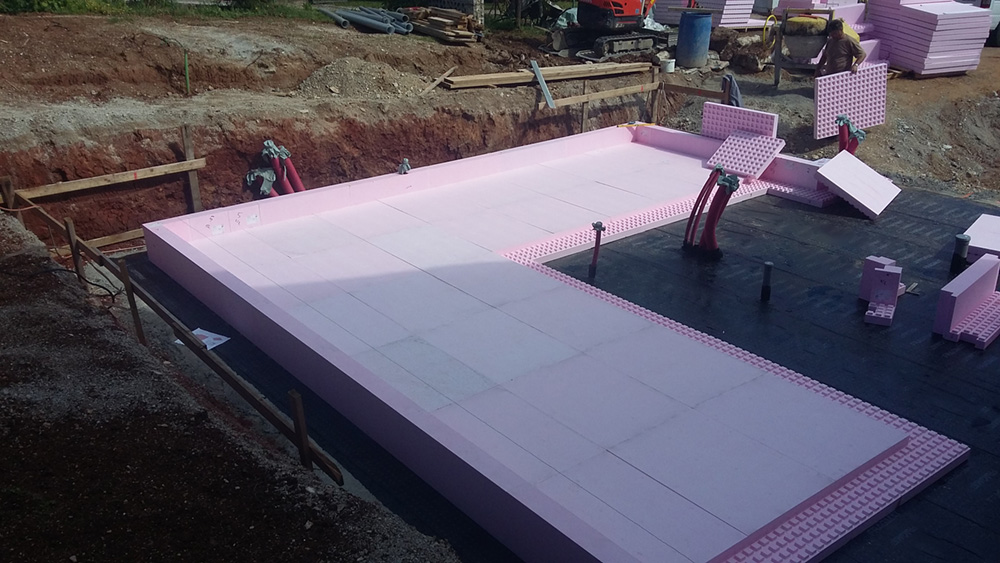

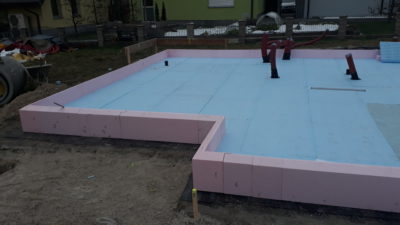

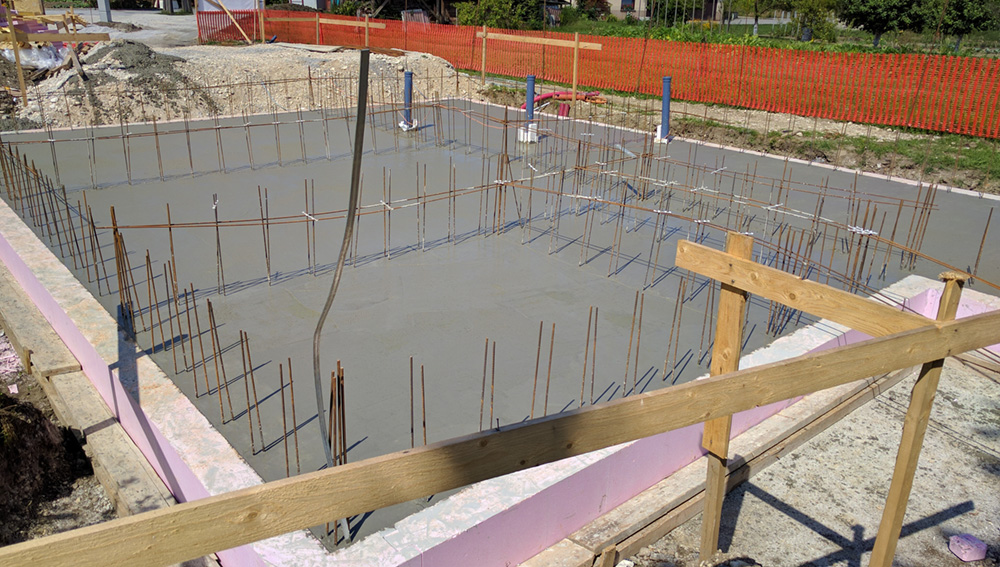

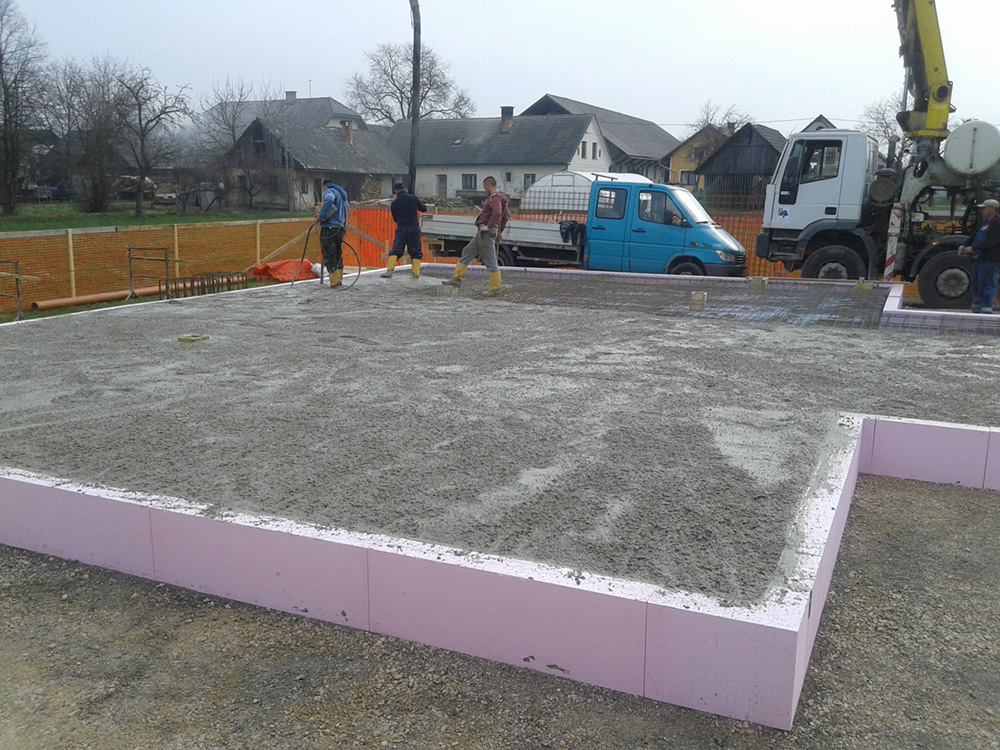

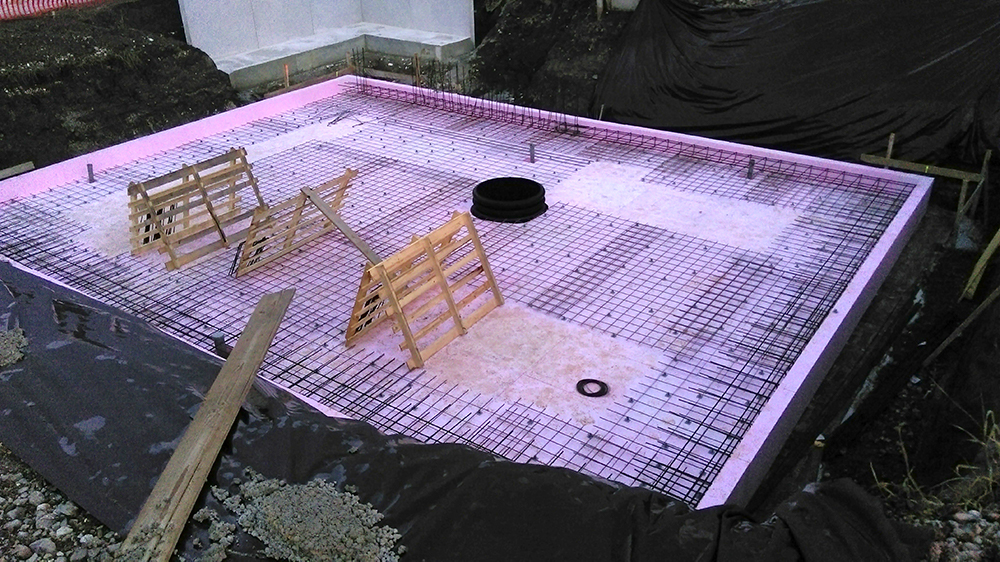

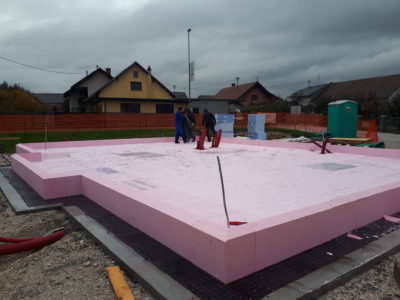

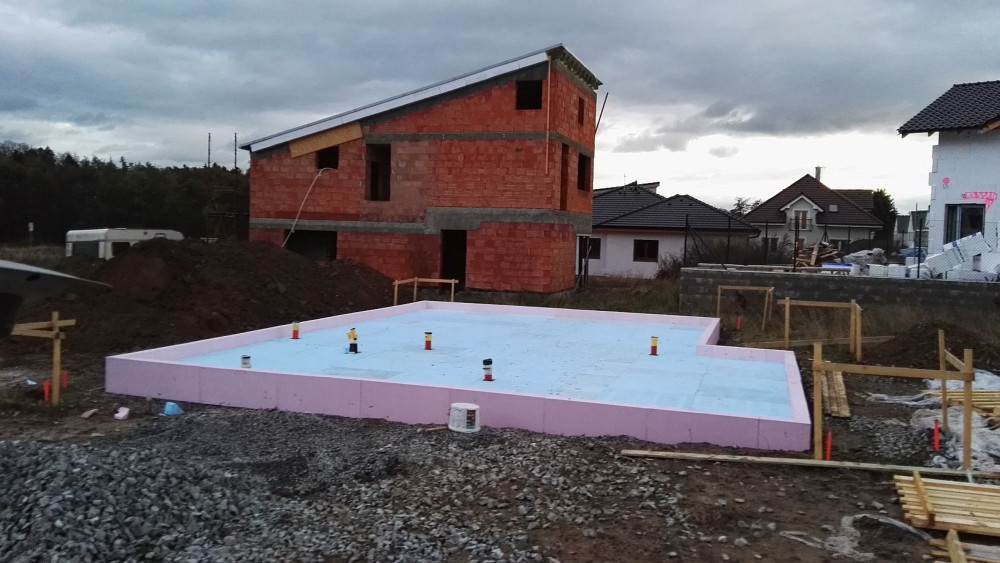

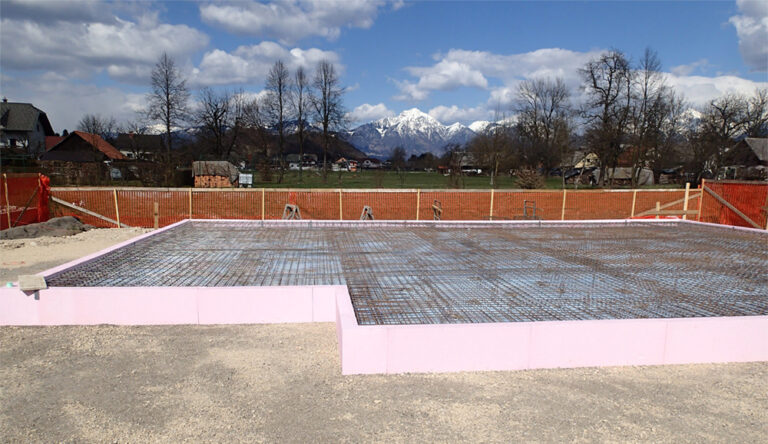

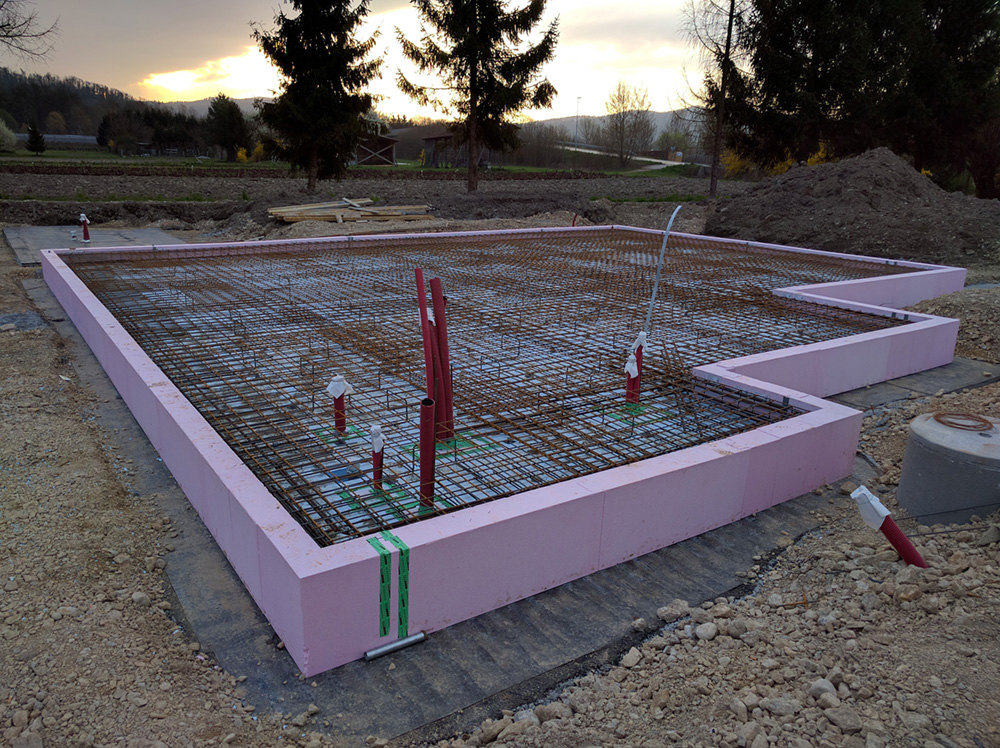

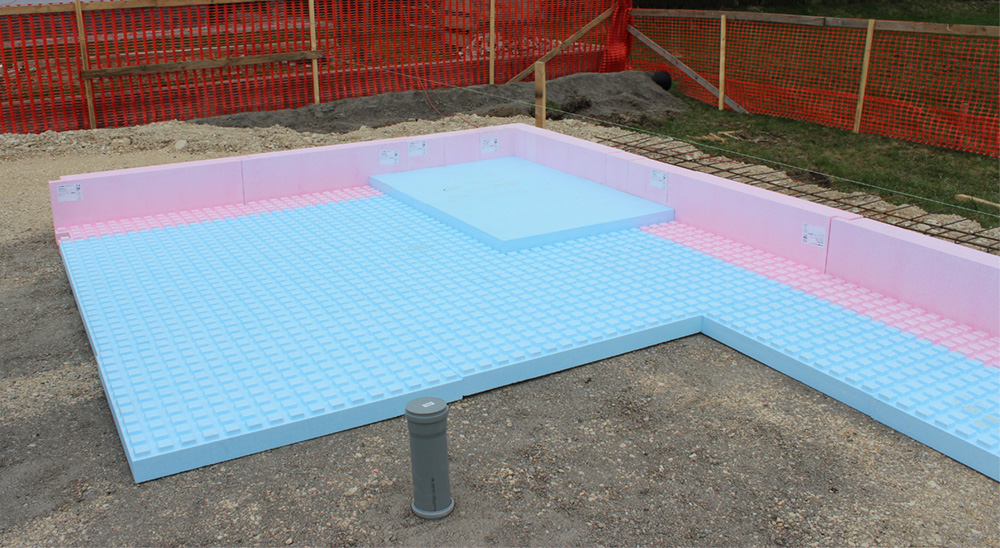

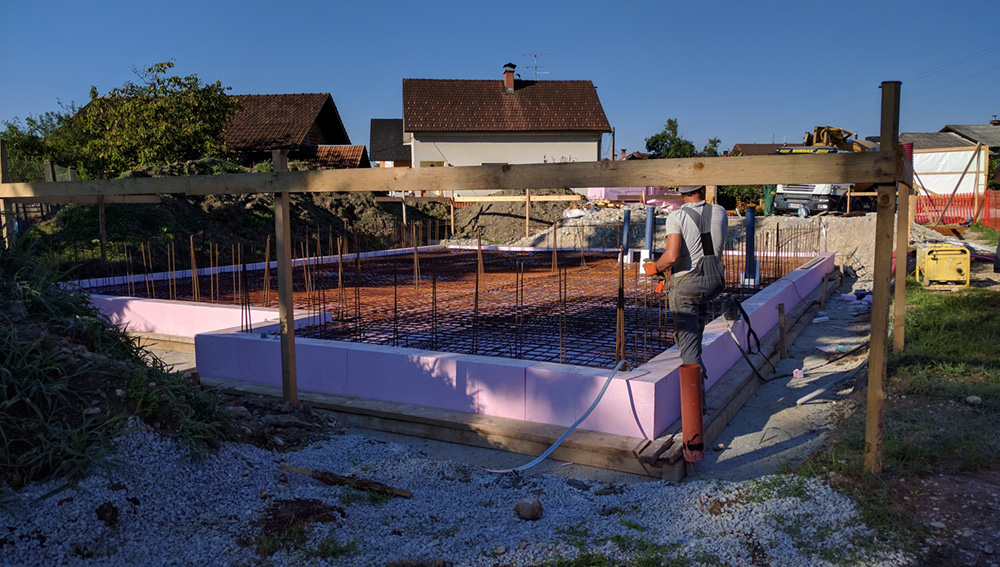

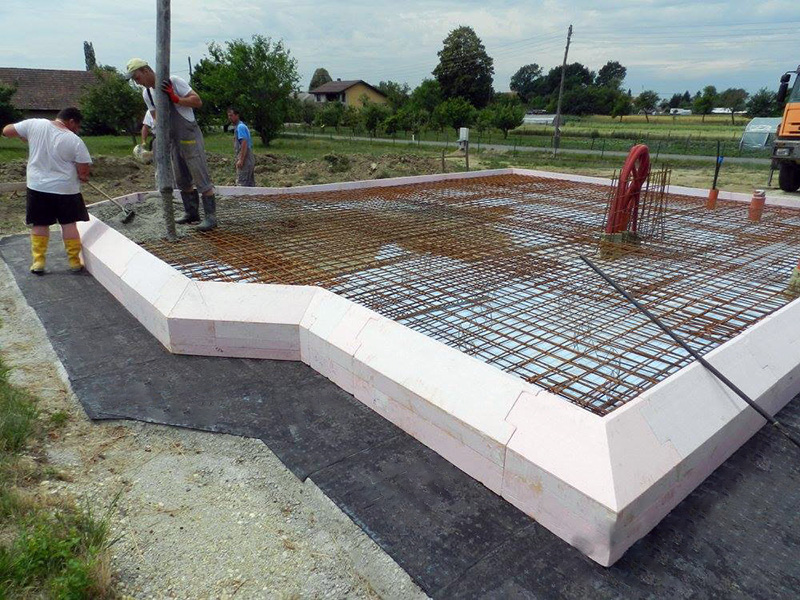

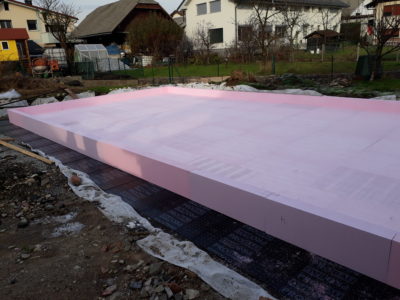

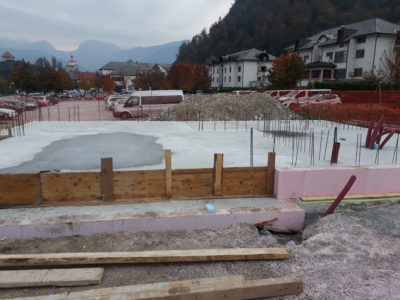

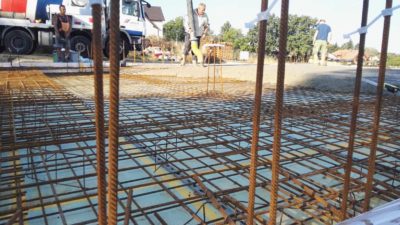

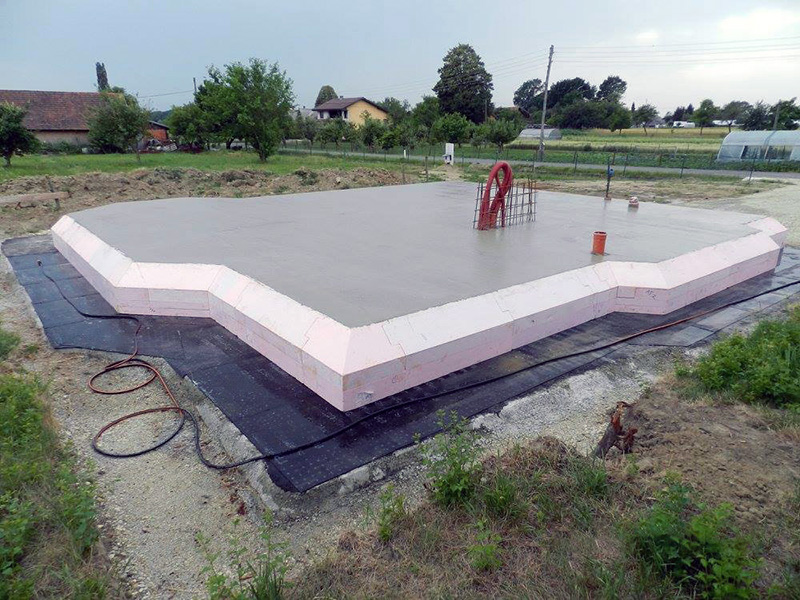

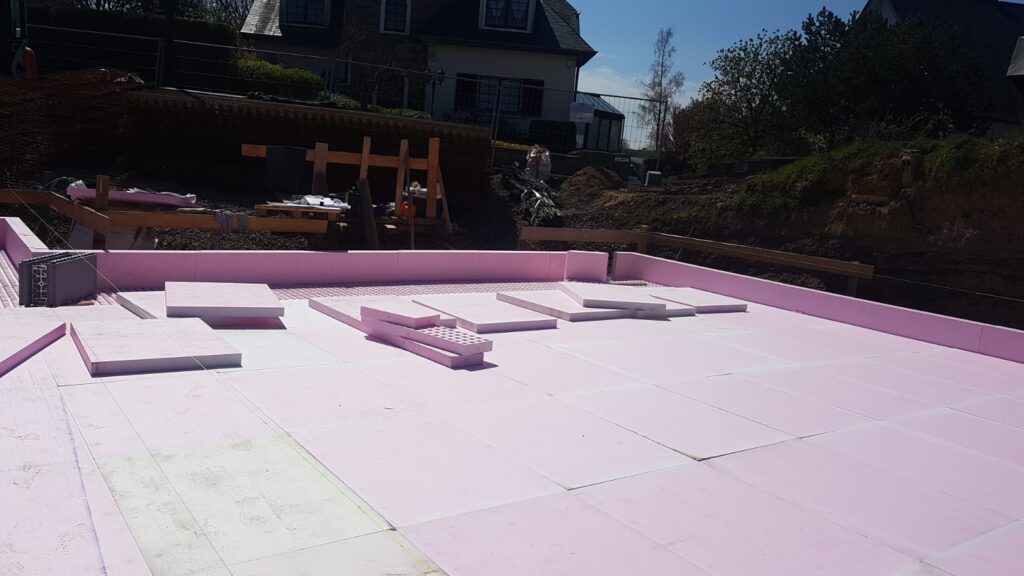

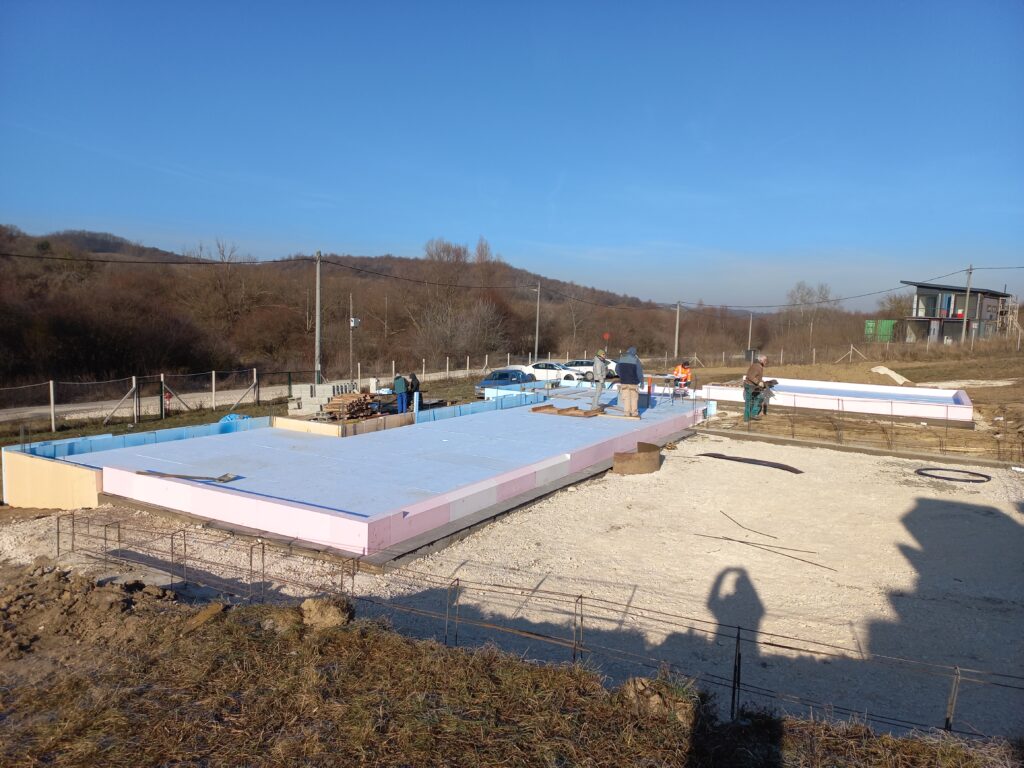

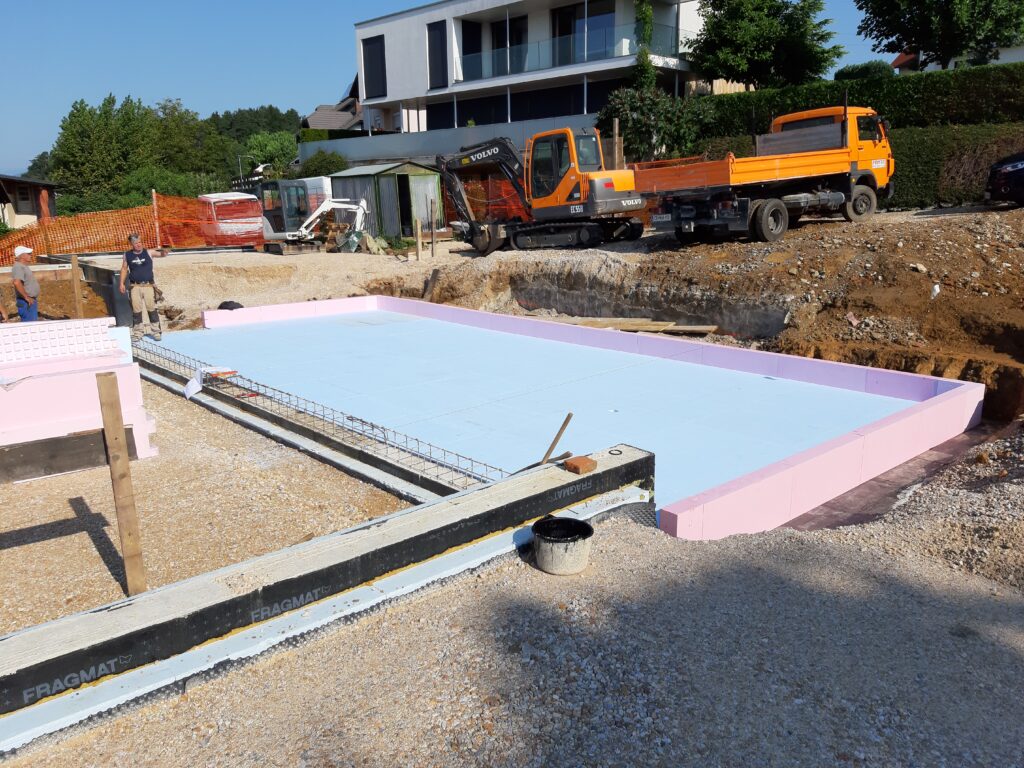

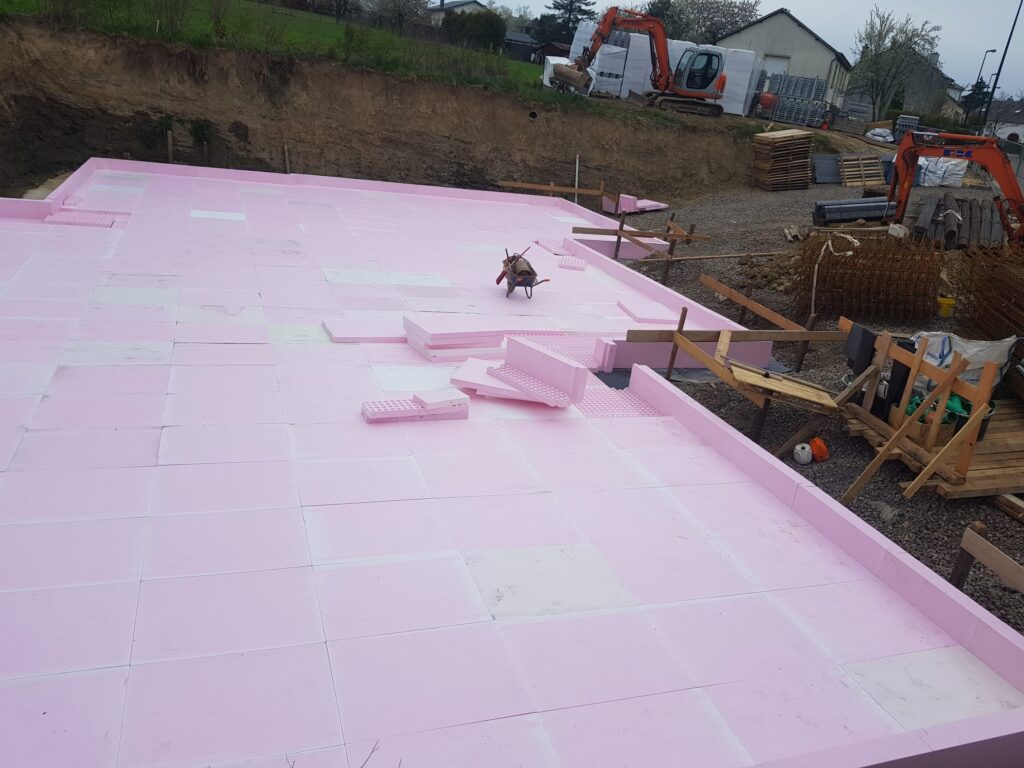

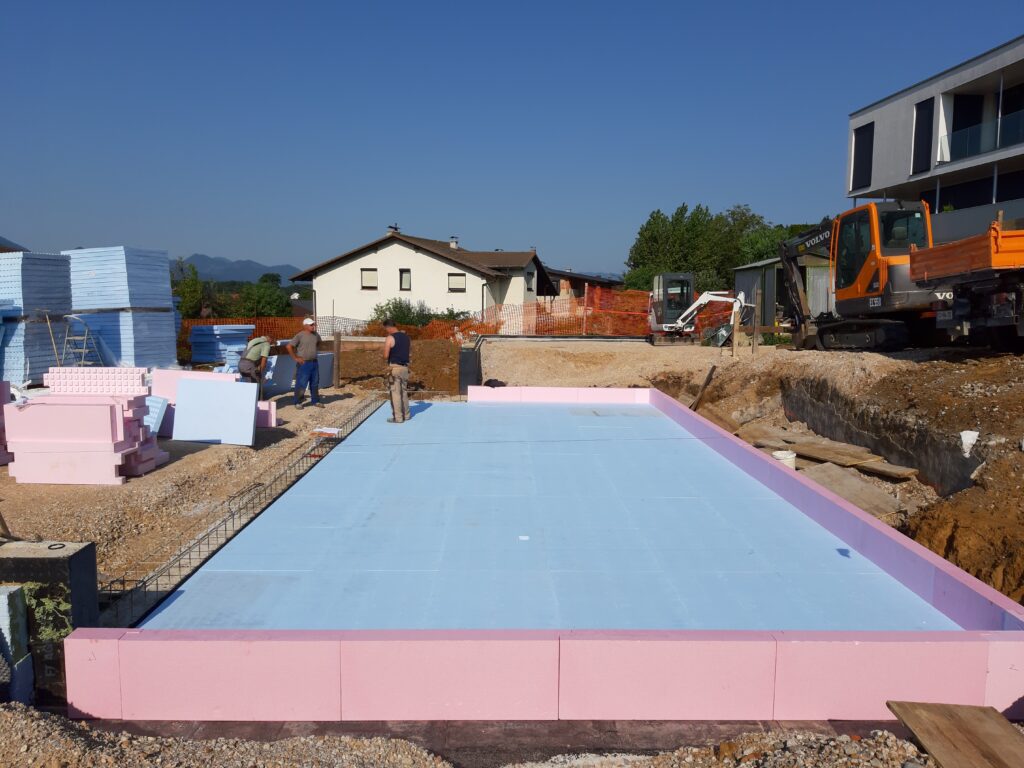

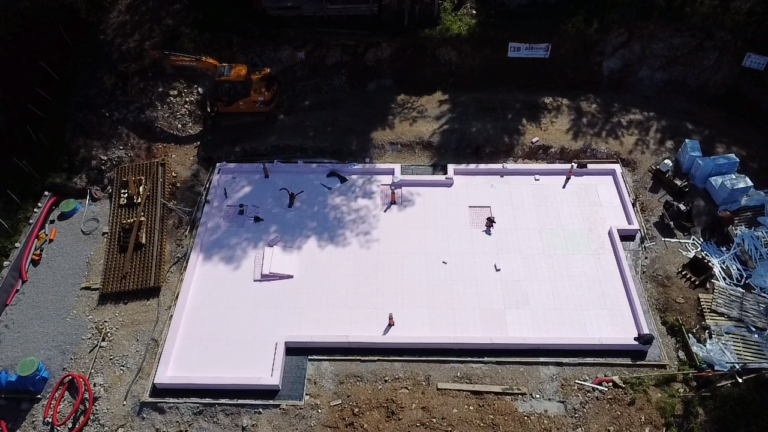

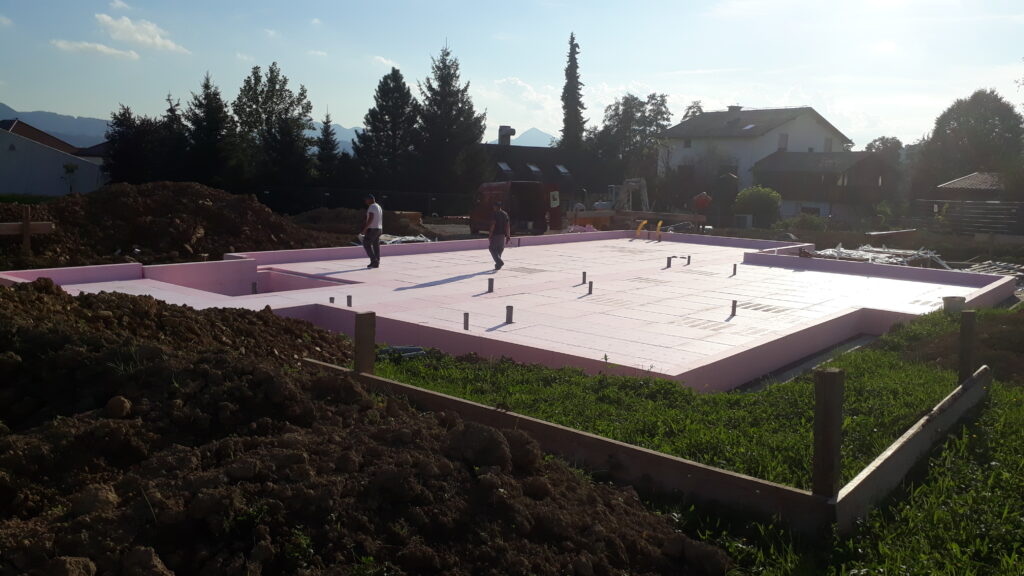

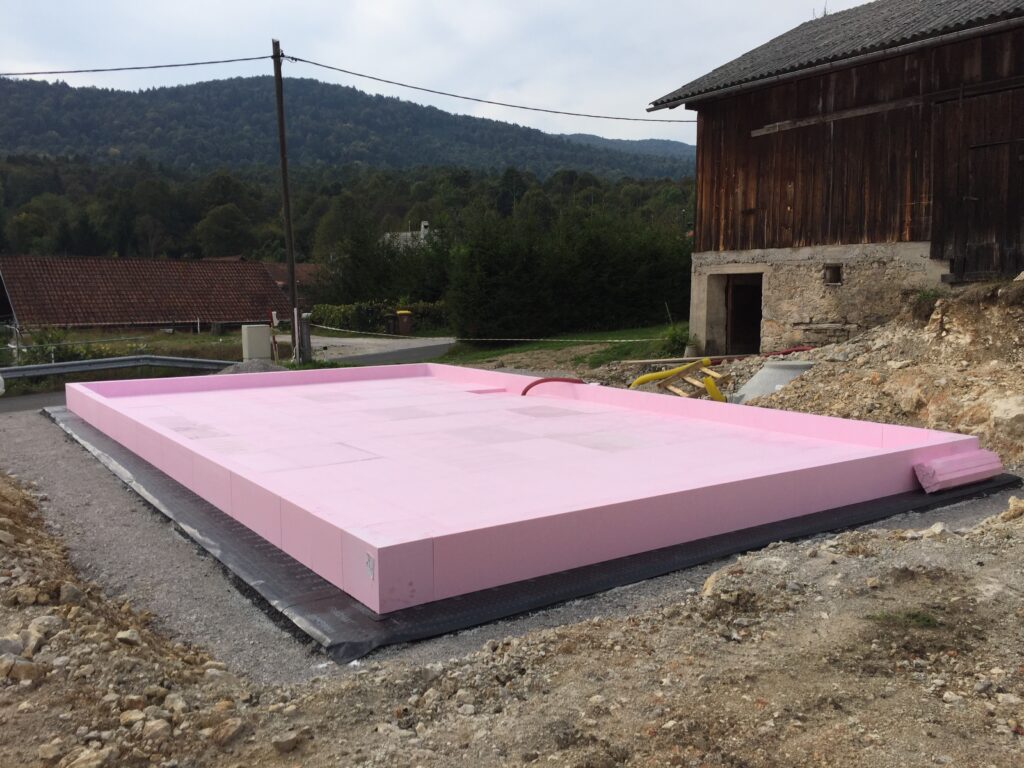

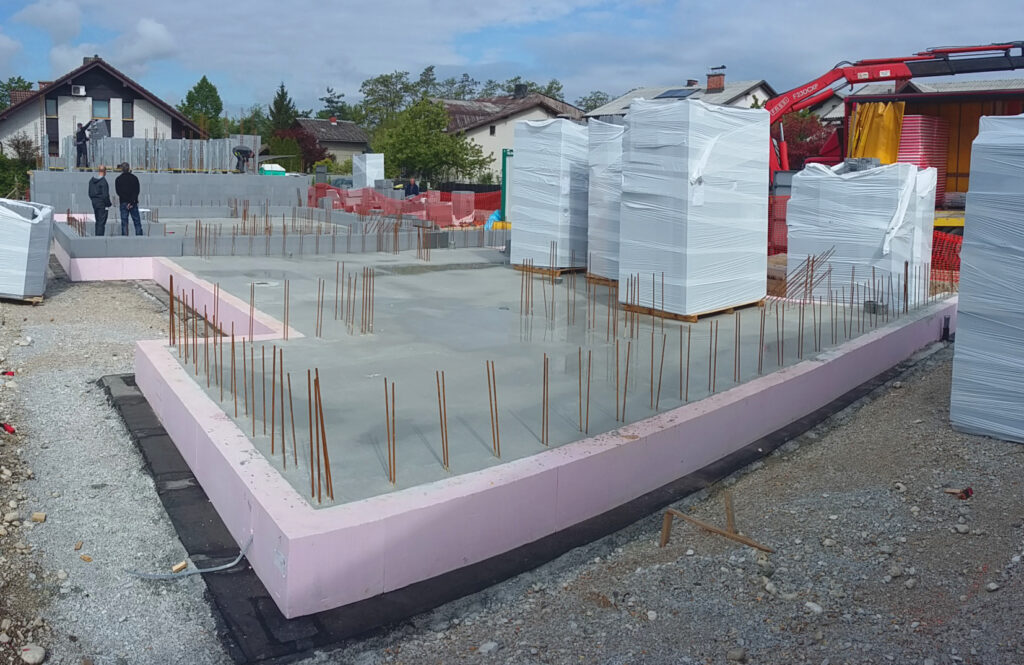

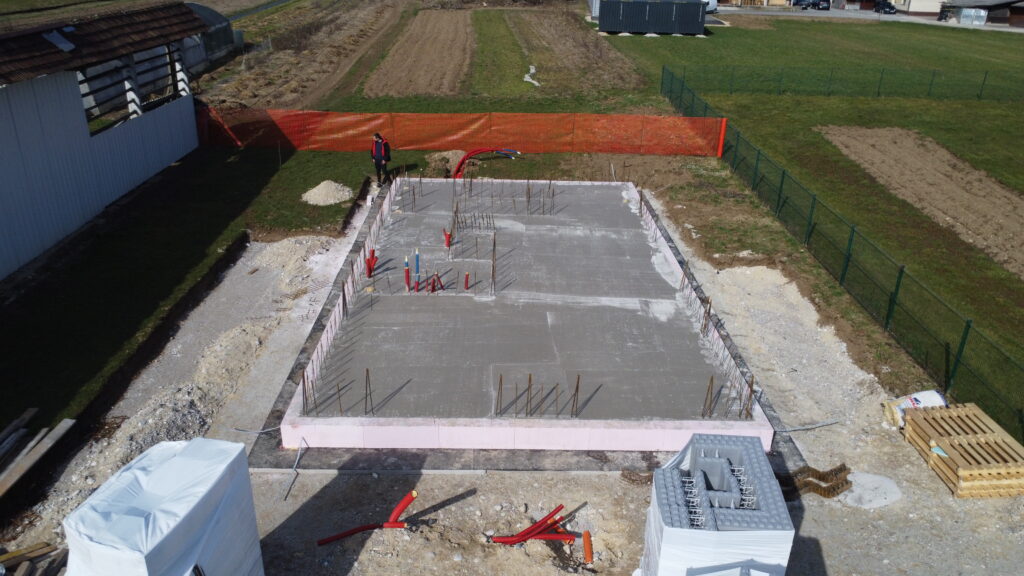

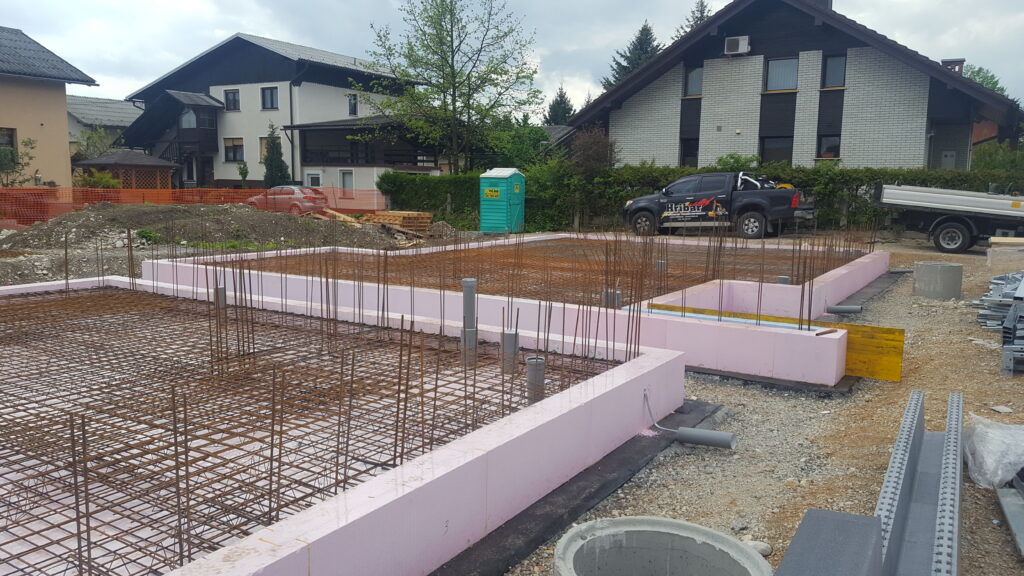

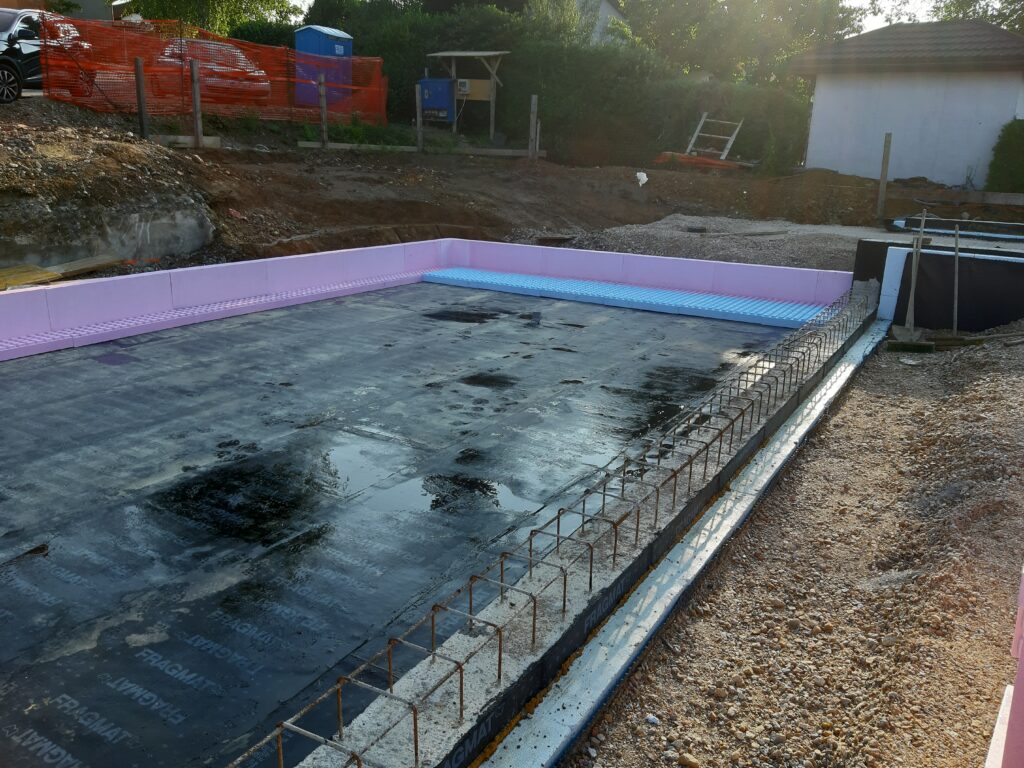

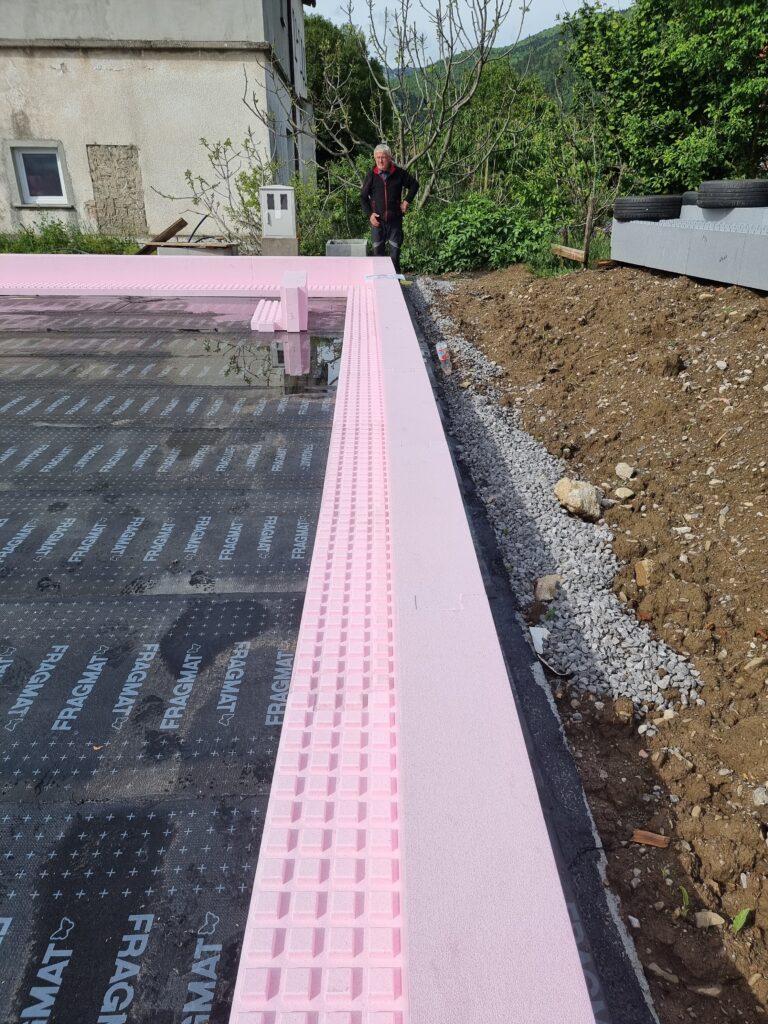

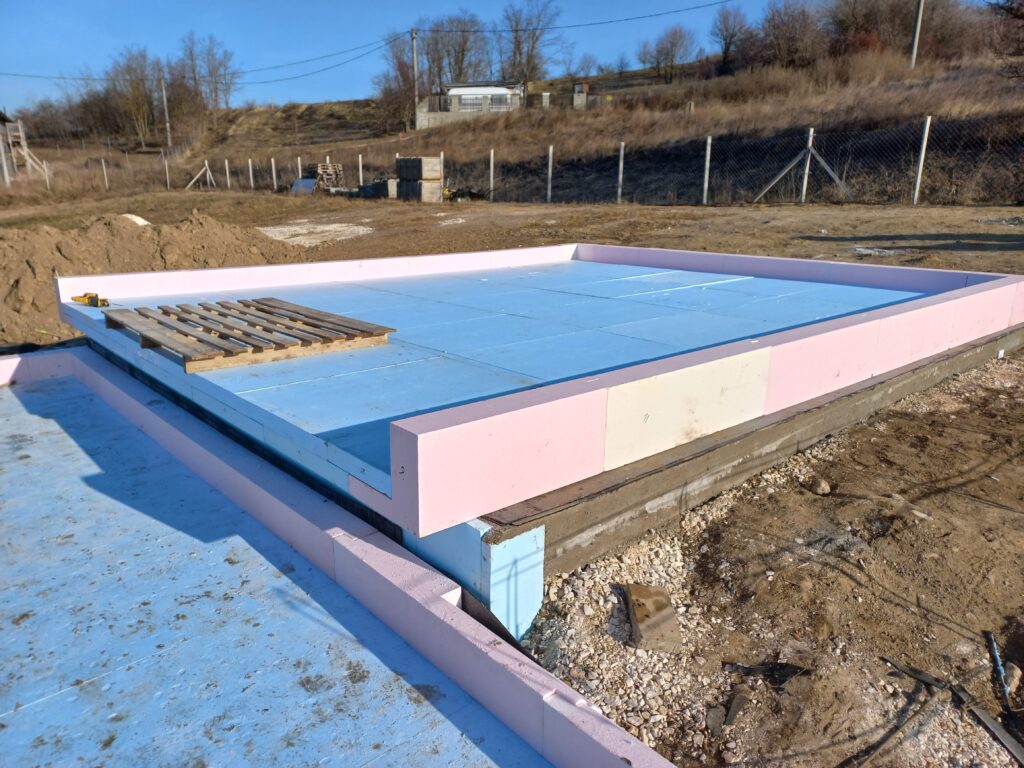

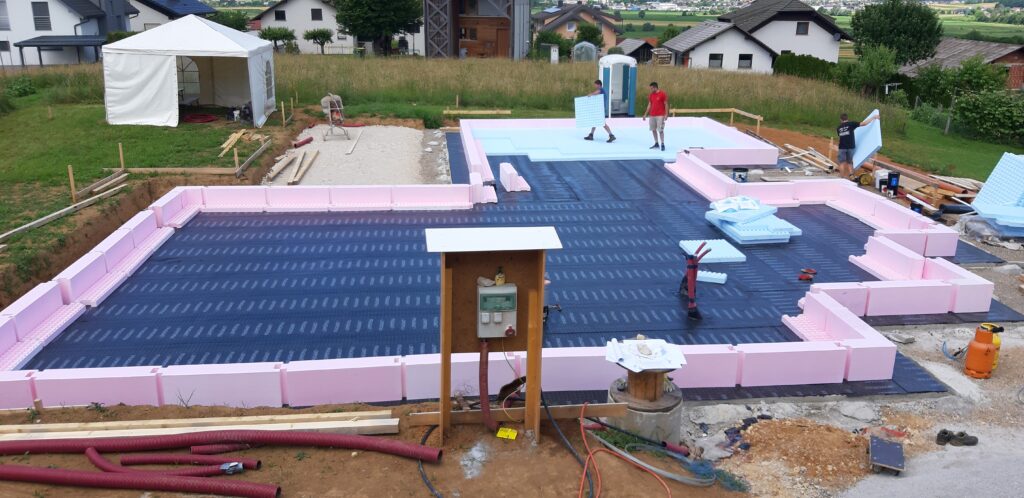

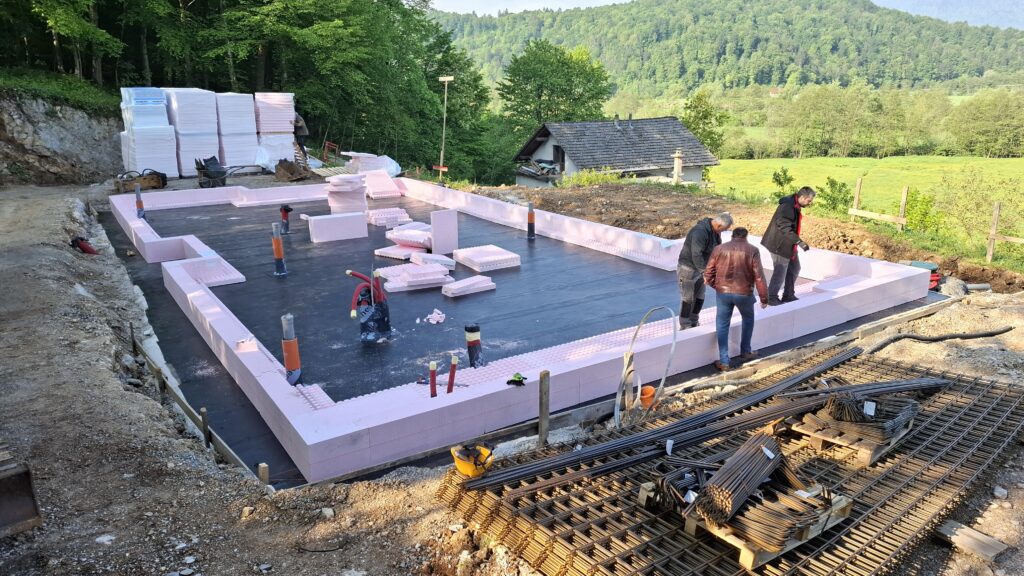

Sistem toplotne izolacije temeljne plošče JUBHome BASE je sestavljen iz toplotnoizolacijske kadi, v katero se brez opaženja vgradi armiran beton temeljne plošče, ter iz toplotno izolirane zemljine po obodu objekta. Toplotno izolativna kad sistema JUBHome BASE vsebuje spodnje in zgornje talne elemente ter robne linijske in vogalne elemente. Slednji poleg toplotni izolaciji služijo tudi kot nepovratni opaž roba temeljne plošče (slika 1).

FINALNA TALNA OBLOGA
CEMENTNI ESTRIH
EUROTHERM STIROTAL SILENT 2,2 + 2,5
AB TEMELJNA PLOŠČA debeline do 30 cm
JUBHome BASE ZGORNJI TALNI ELEMENT, d=8, 16 ali 22 cm
JUBHome BASE ROBNI ELEMENT, d=8 cm
JUBHome SPODNJI TALNI ELEMENT 8 cm
PLASTOMERNA BITUMENSKA HIDROIZOLACIJA 0,4 cm
PODLOŽNI BETON

EUROTHERM EPS F-STRONG-S0
HIDROZOL SUPERFLEX, SKUPNO 0,3 cm
KULIRPLAST ali ZAKLJUČNI FASADNI OMET (ACRYL/SILICON/SILICON NANO)
ZAŠČITNA BRADAVIČASTA MEMBRANA
EUROTHERM EPS F-STRONG-S0 8 cm

Sistem JUBHome BASE je sestavljen iz talnih, robnih in vogalnih toplotnoizolacijskih elementov, tesnilnih trakov ter obodne toplotne izolacije zemljine, ki je zaradi plitkega temeljenja nujna za preprečevanje zamrzovanja tal pod obodom talne plošče. Vsi toplotno izolativni elementi so skladni s standardom SIST EN 13163:2013.

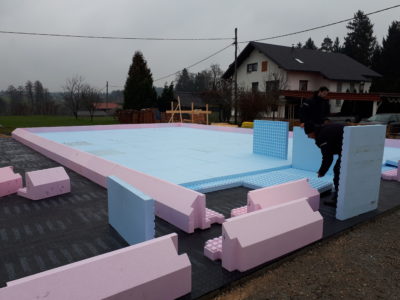

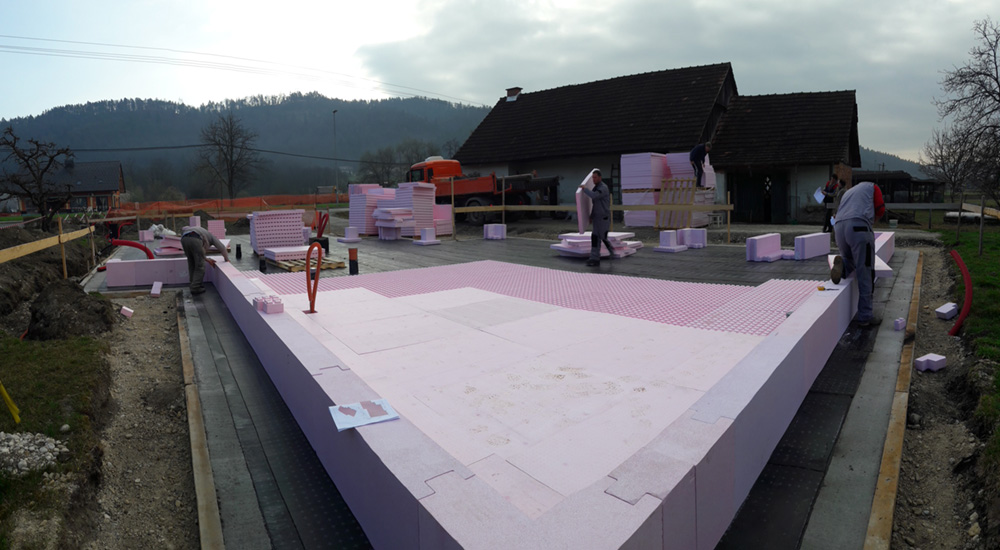

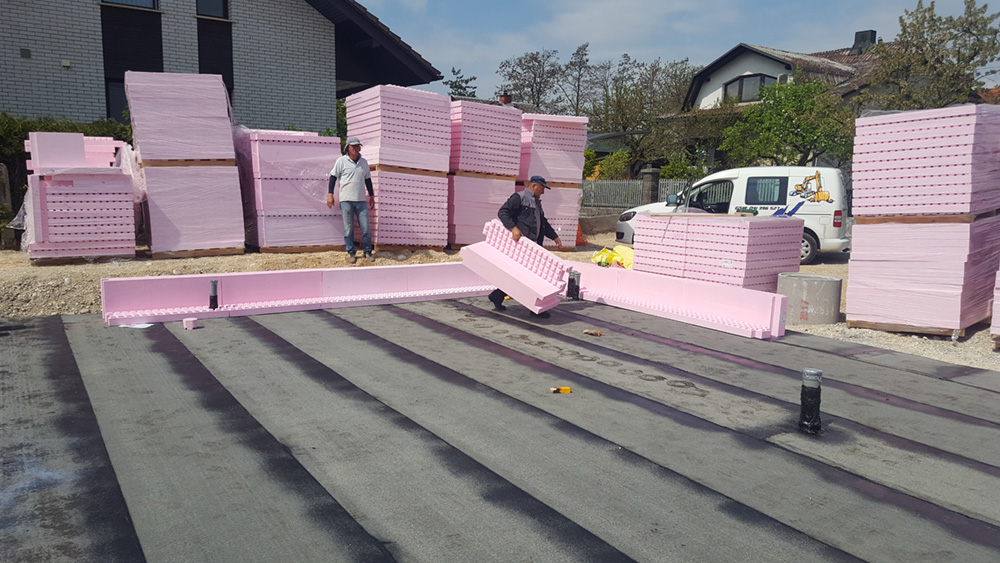

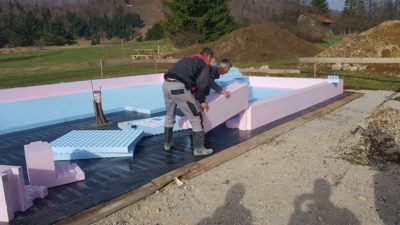

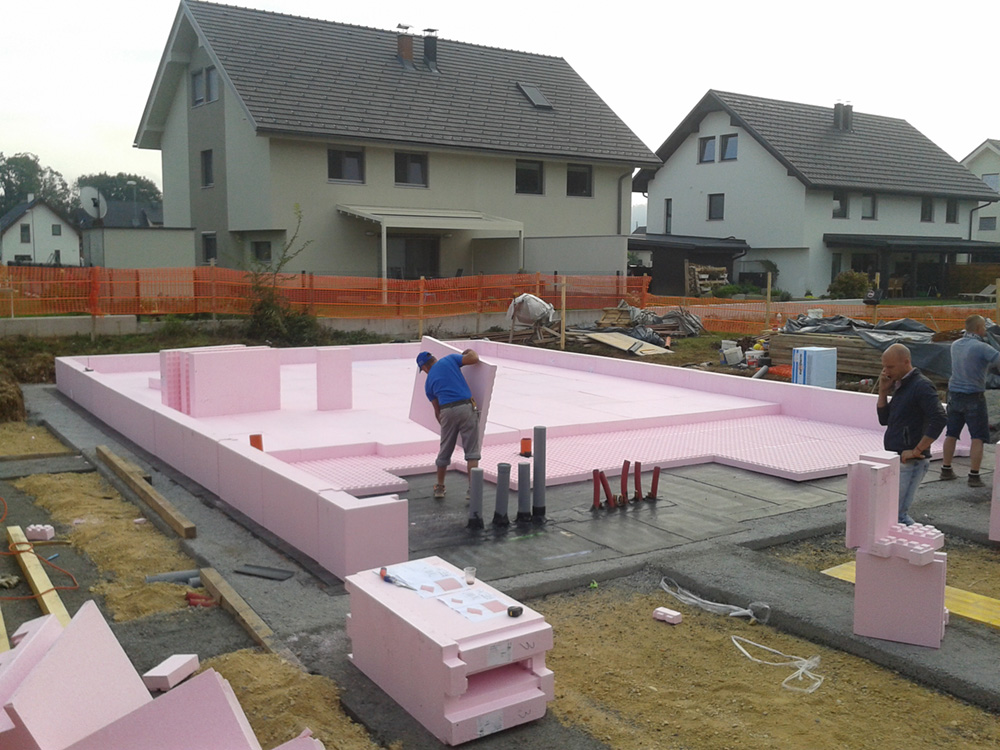

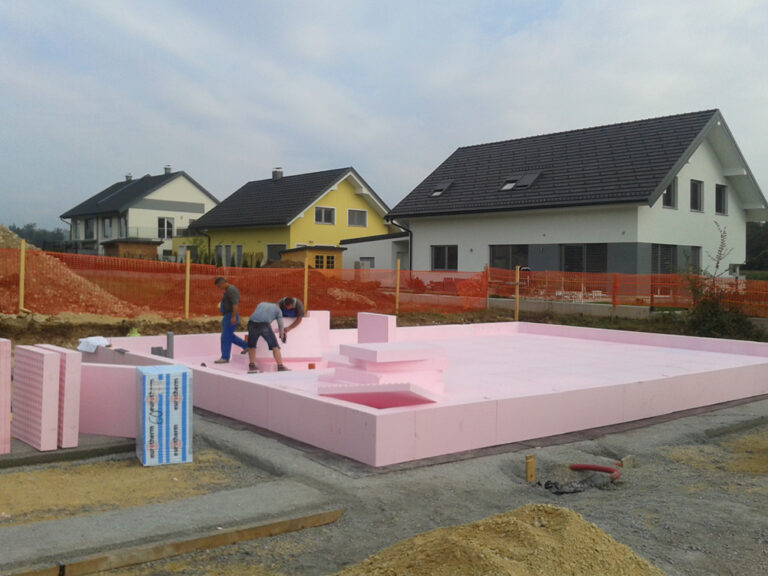

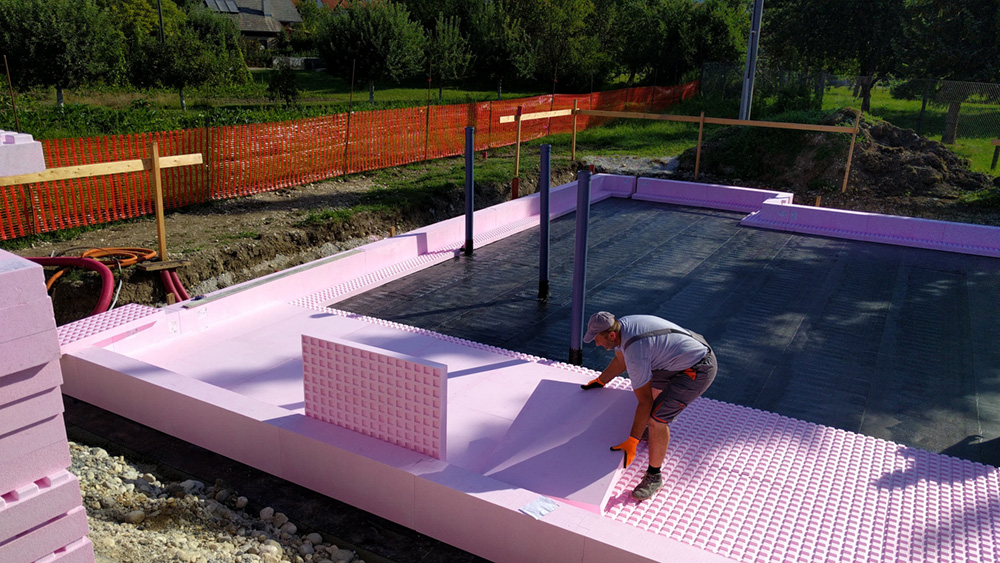

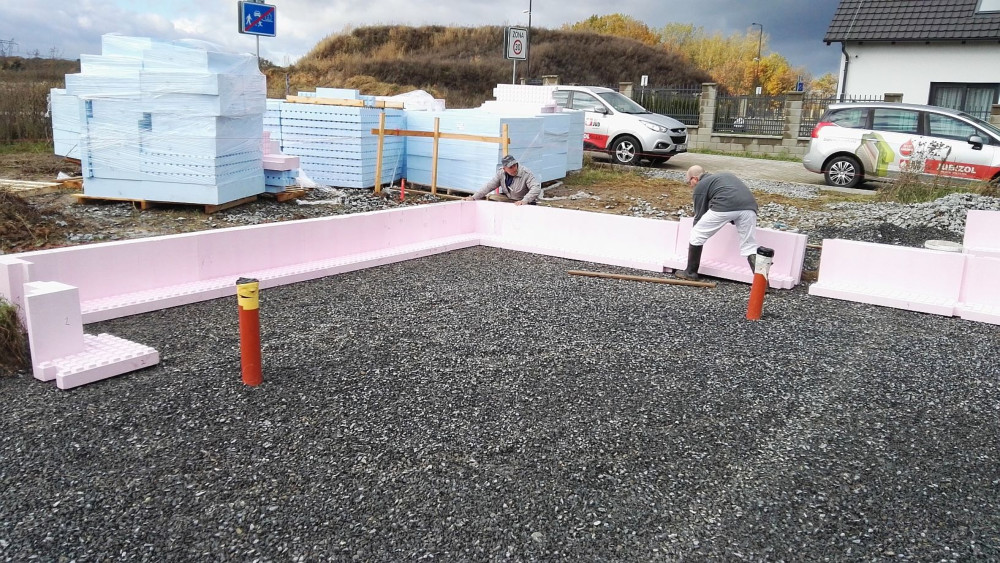

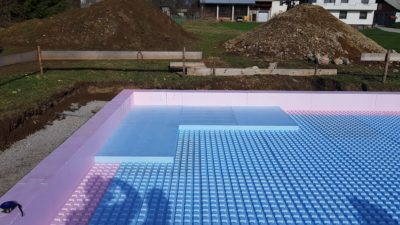

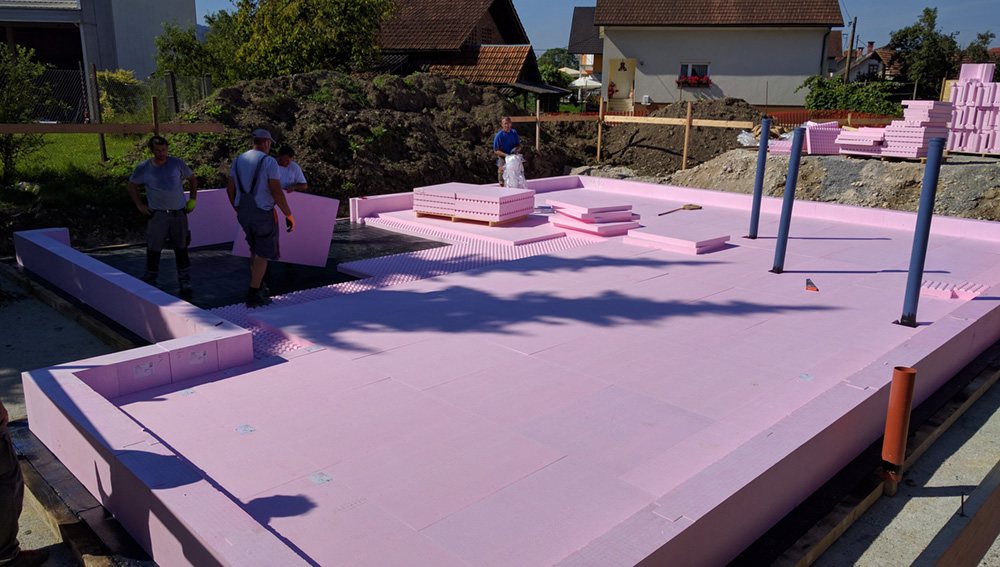

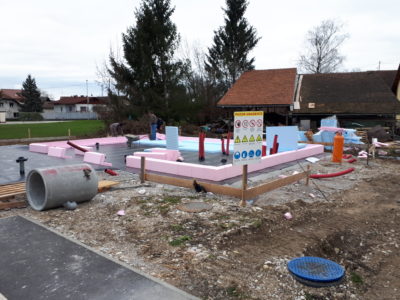

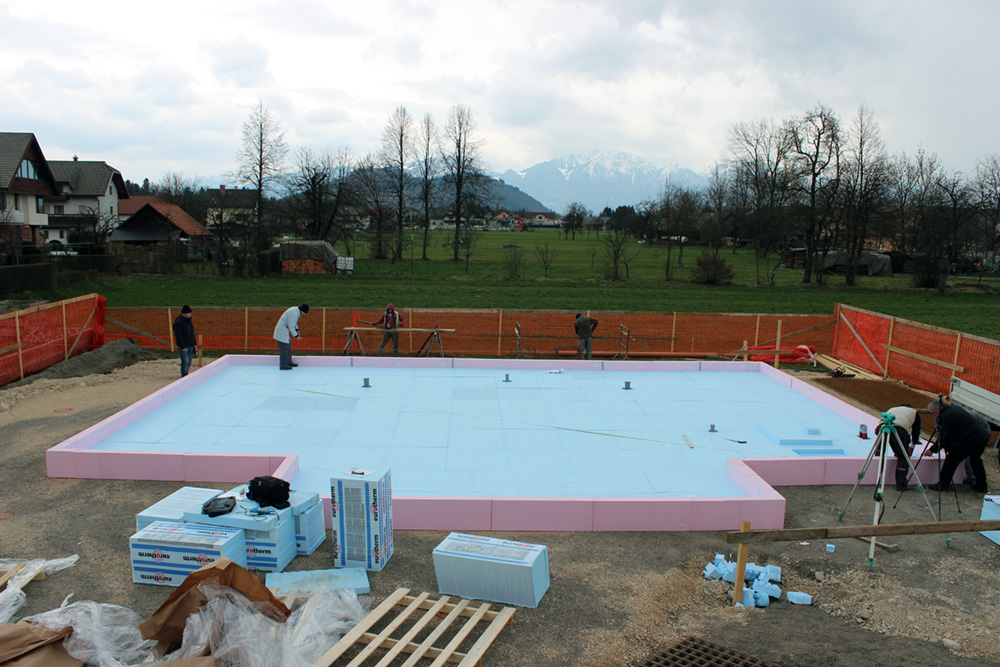

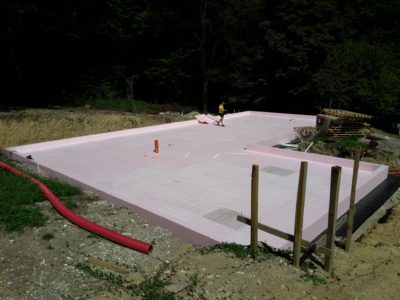

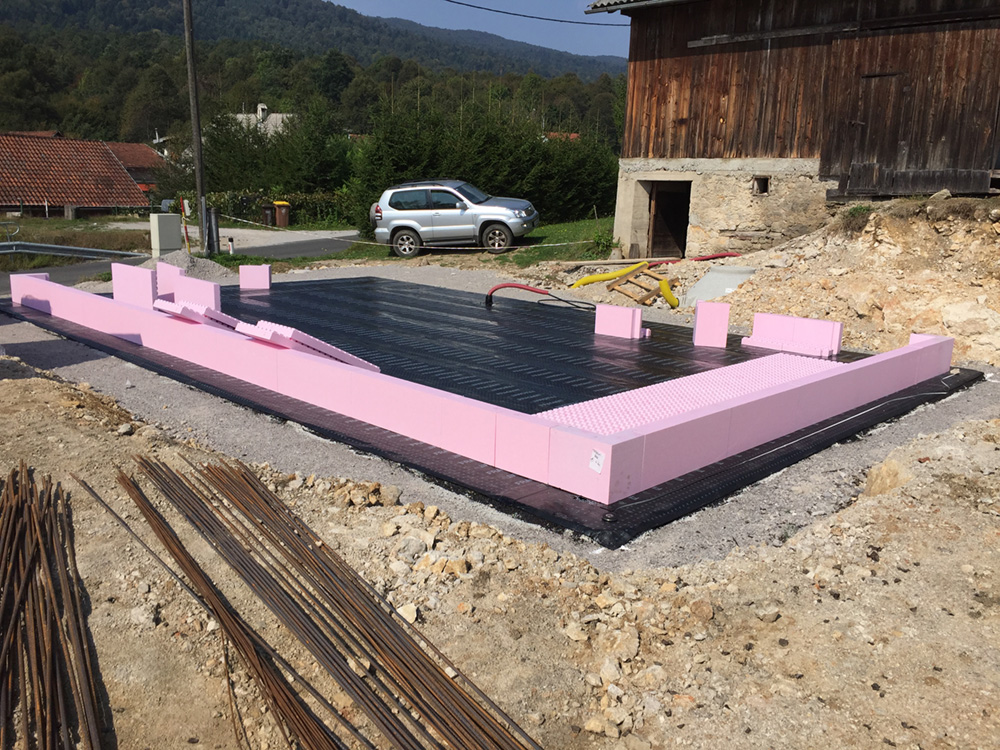

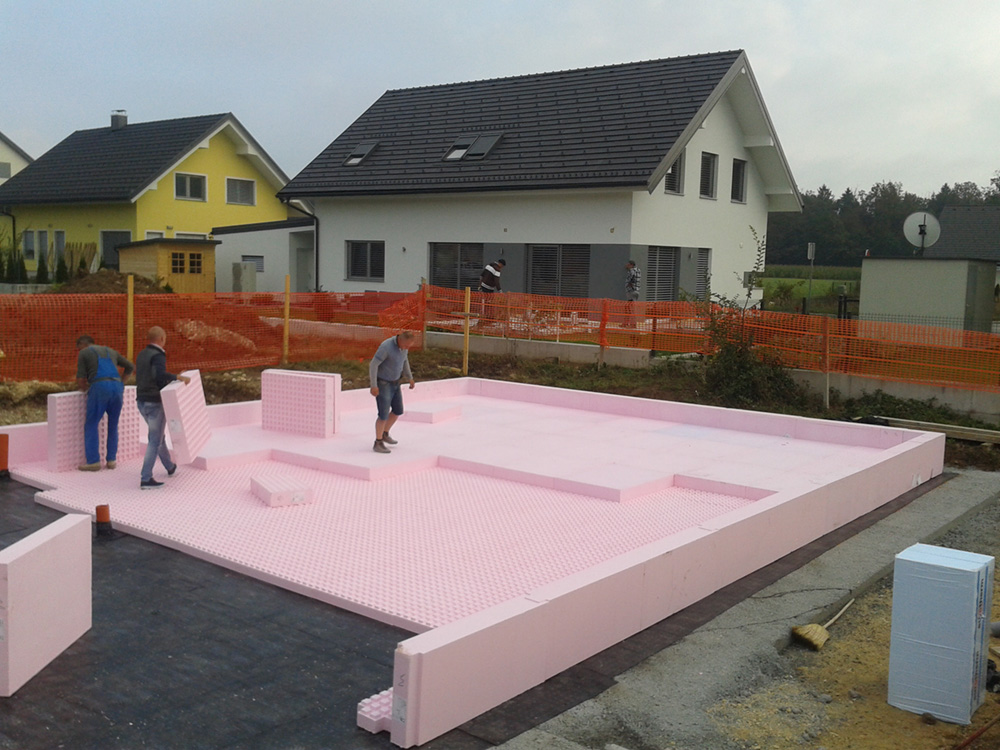

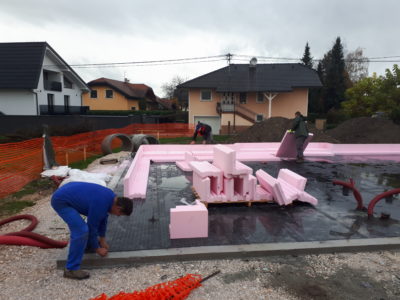

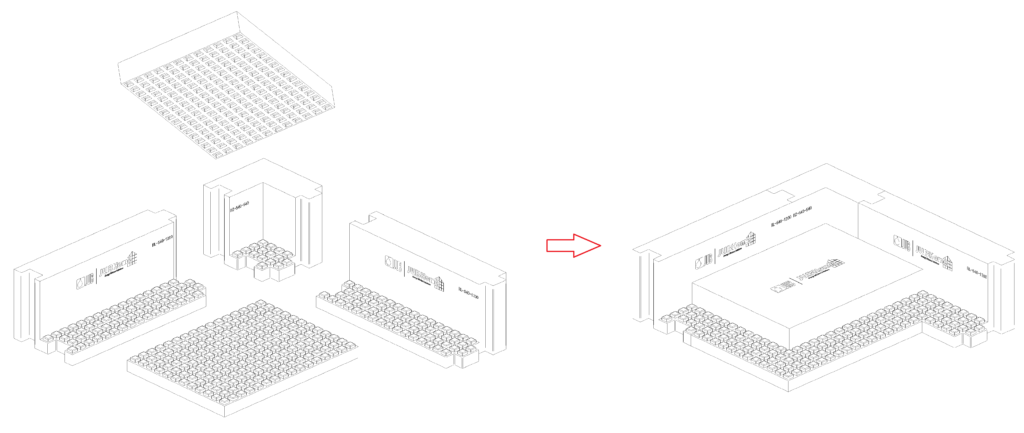

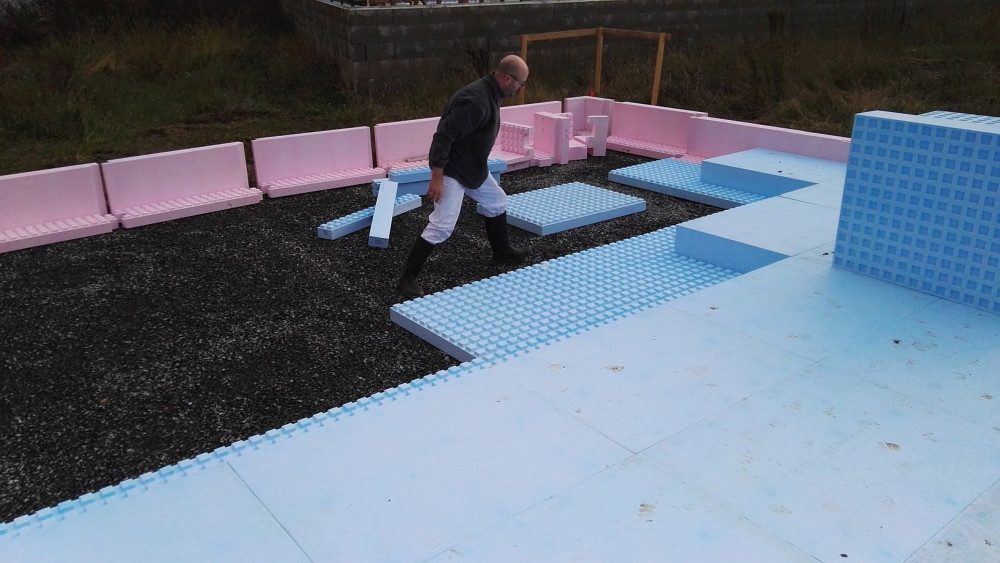

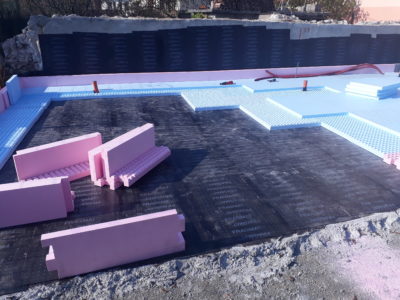

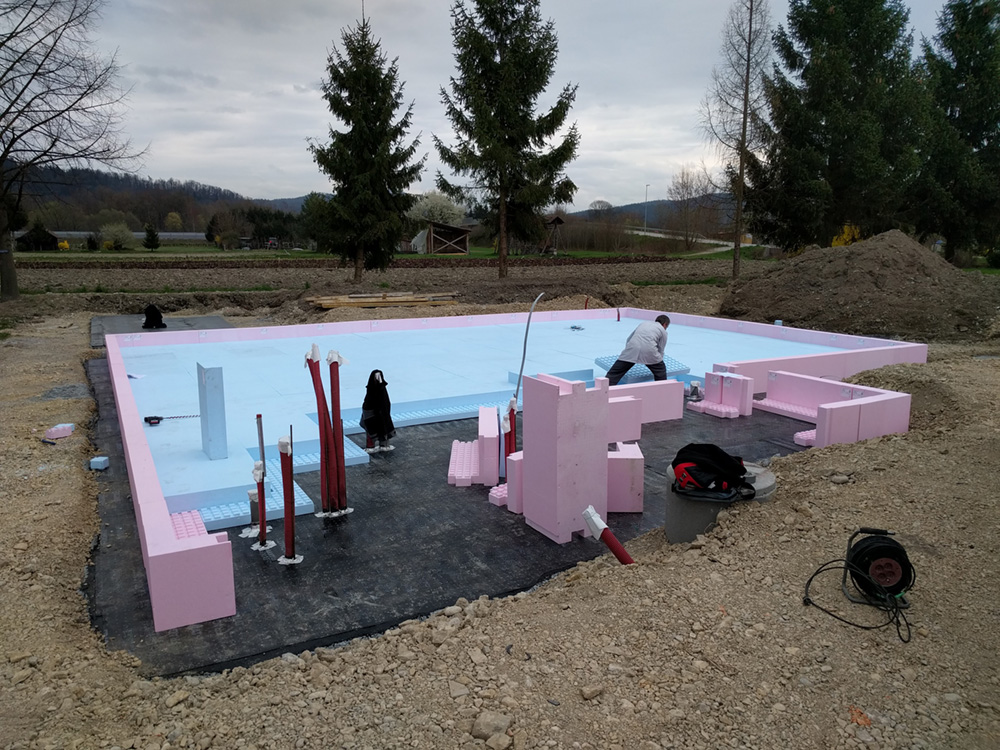

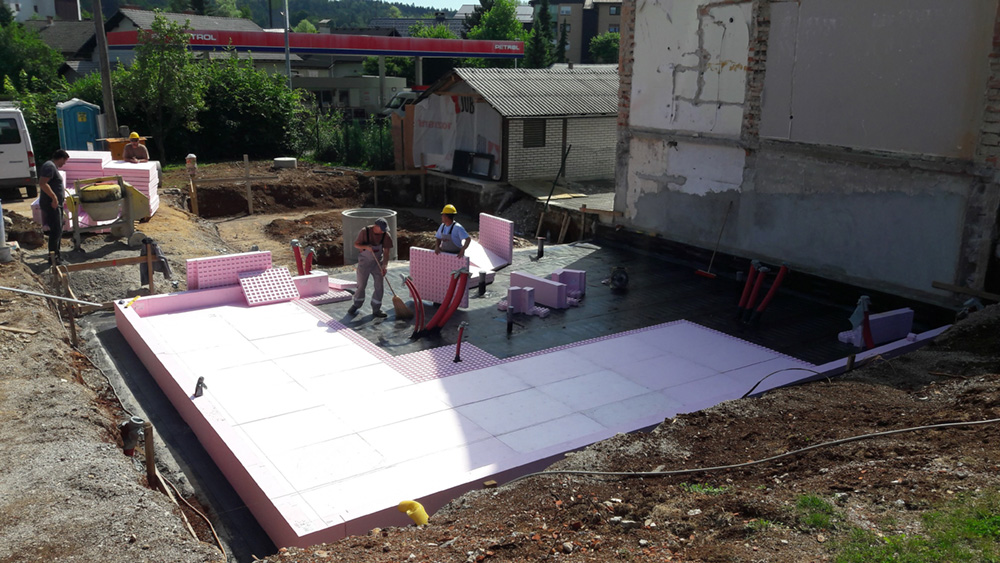

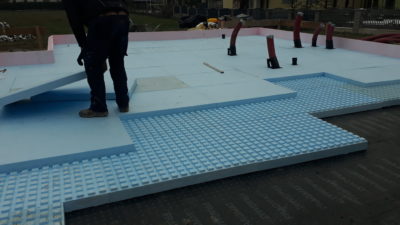

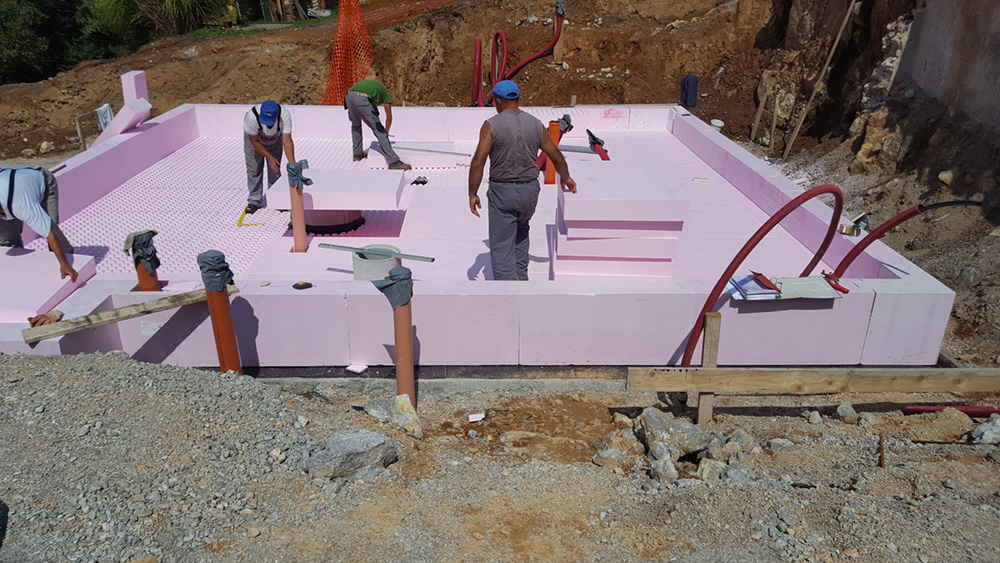

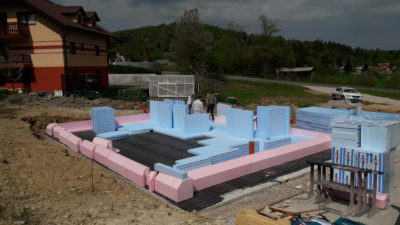

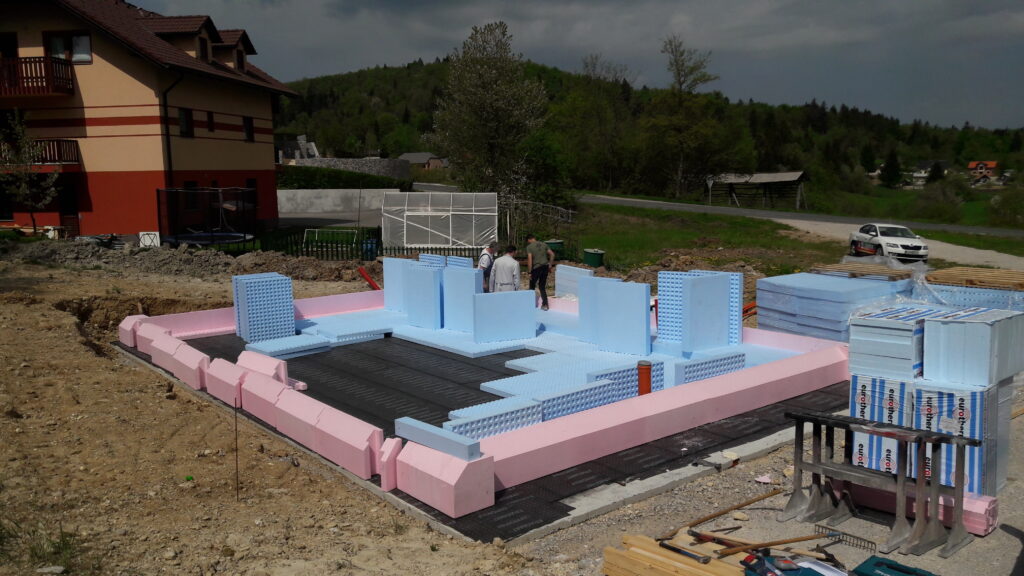

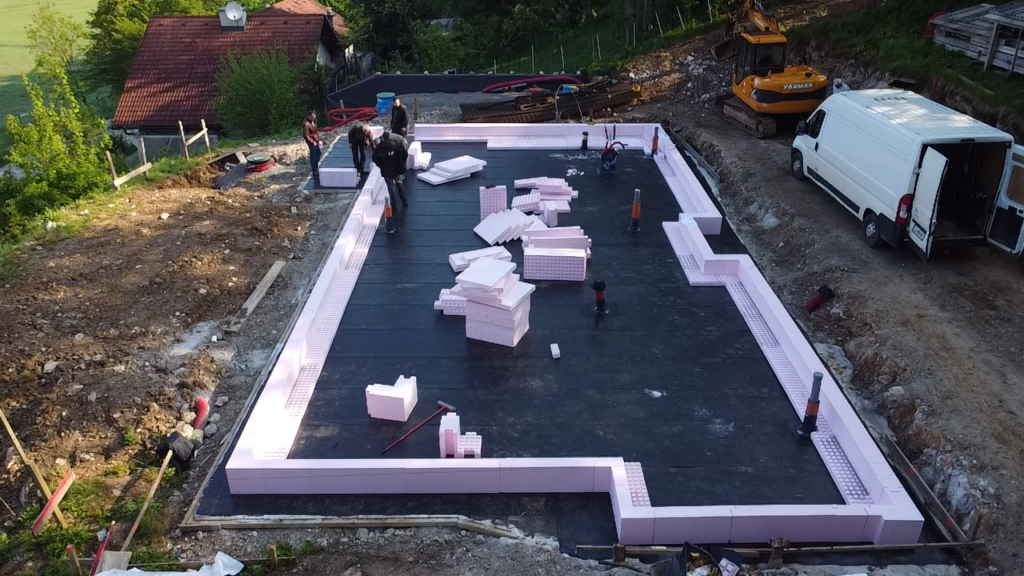

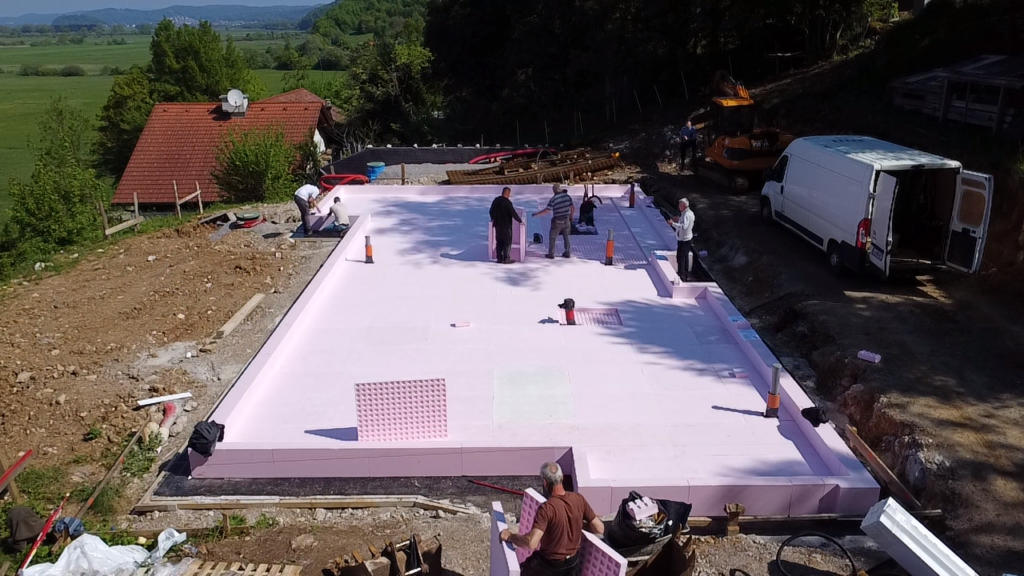

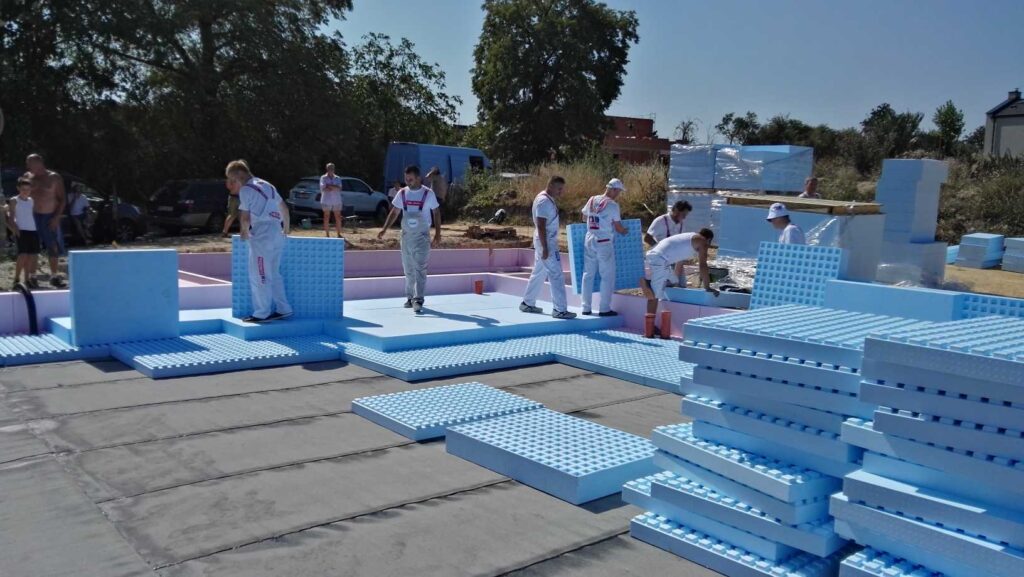

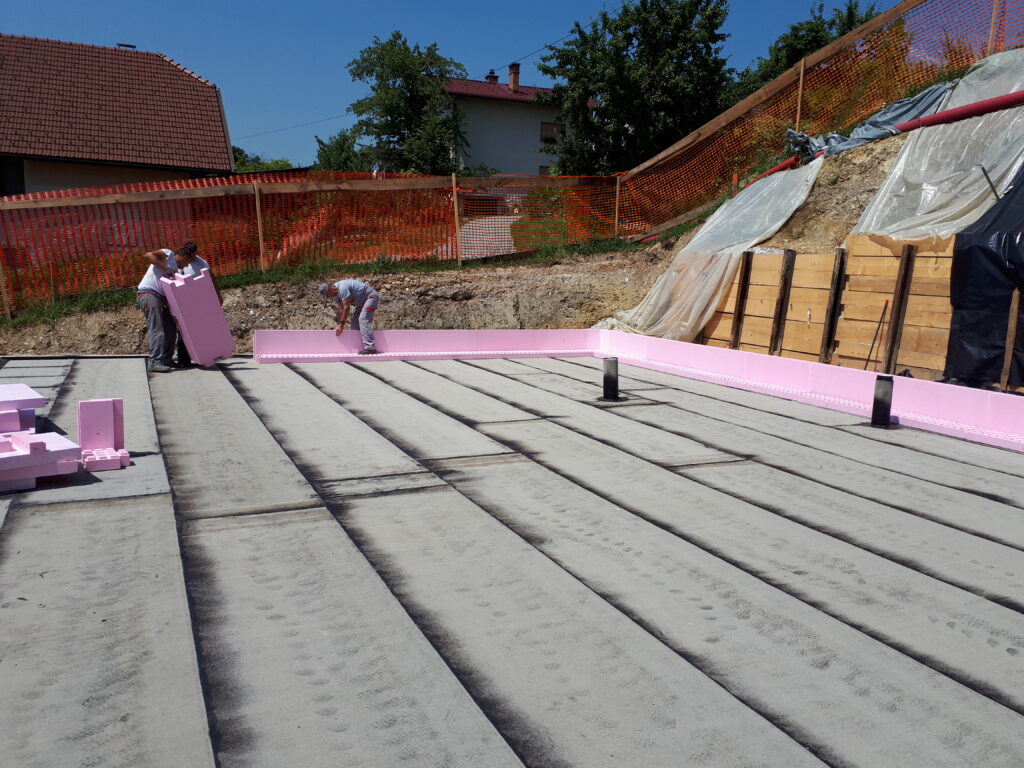

Sestavljanje JUBHome BASE elementov

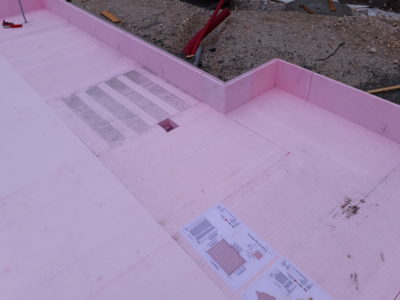

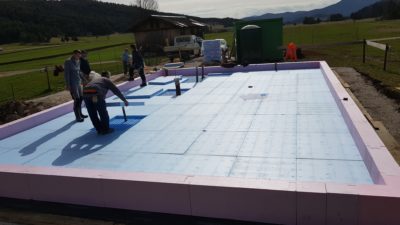

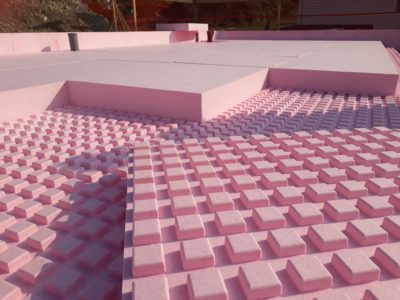

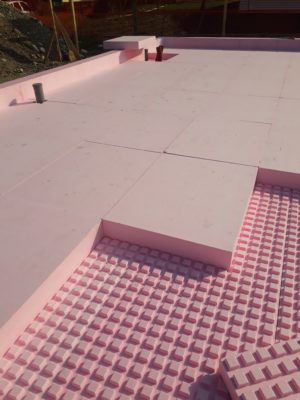

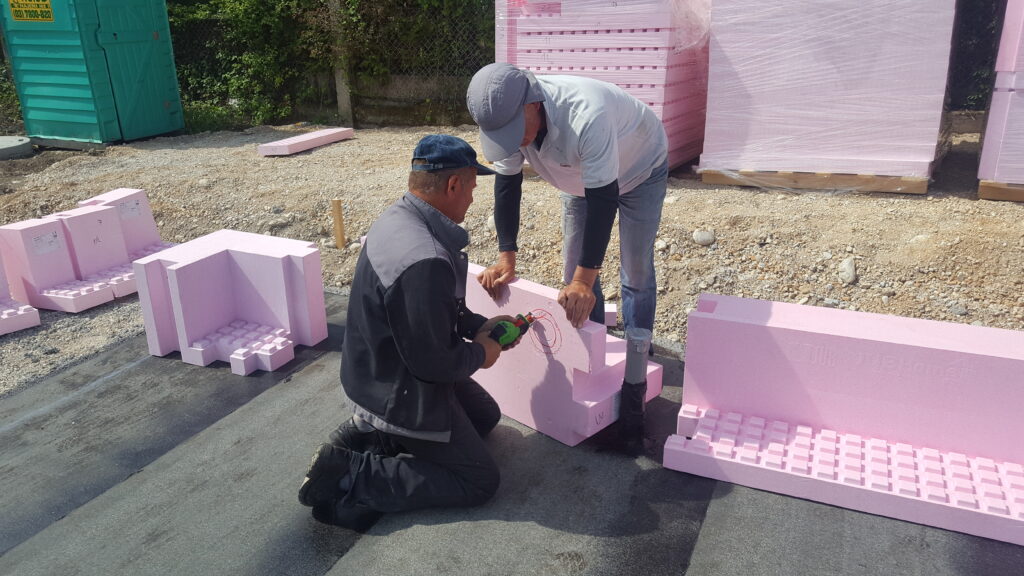

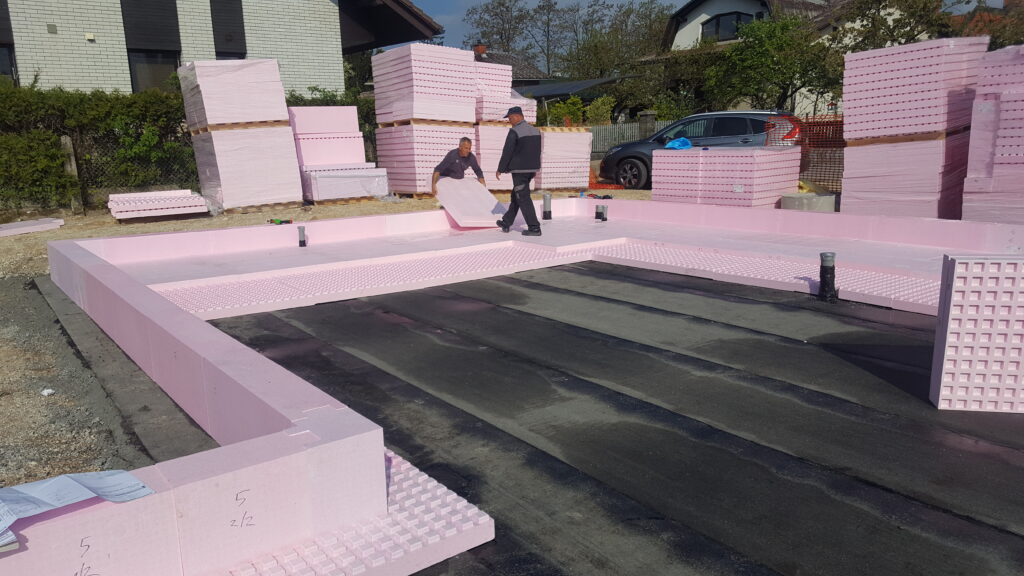

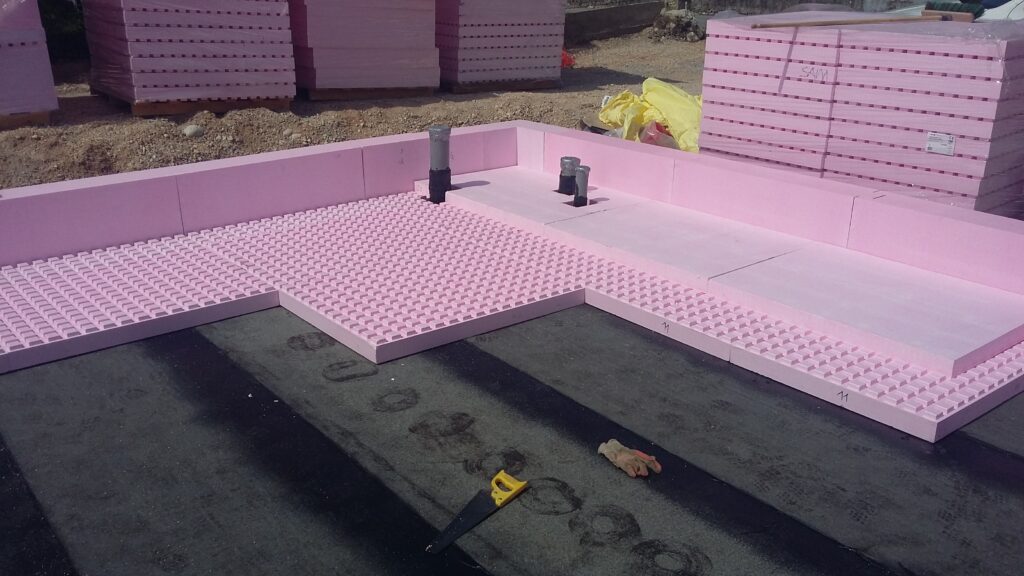

Vse ploskve vsakega elementa se stikajo čepasto ali po sistemu pero/utor, kar zagotavlja zvezno toplotno izolacijo oziroma odsotnost običajnih toplotnih mostov. Navodila za sestavljanje izdelamo za vsak objekt posebej in jih dodamo brezplačno. Ker je potek sestavljanja– po principu »lego kock« – enostaven in hiter, omogoča ob kakovostni izvedbi prihranek časa. Točen tovarniški prirez pa prihrani naročanje viškov materiala »za rezervo« ter okoljsko prijazno gradbišče brez odpadkov.

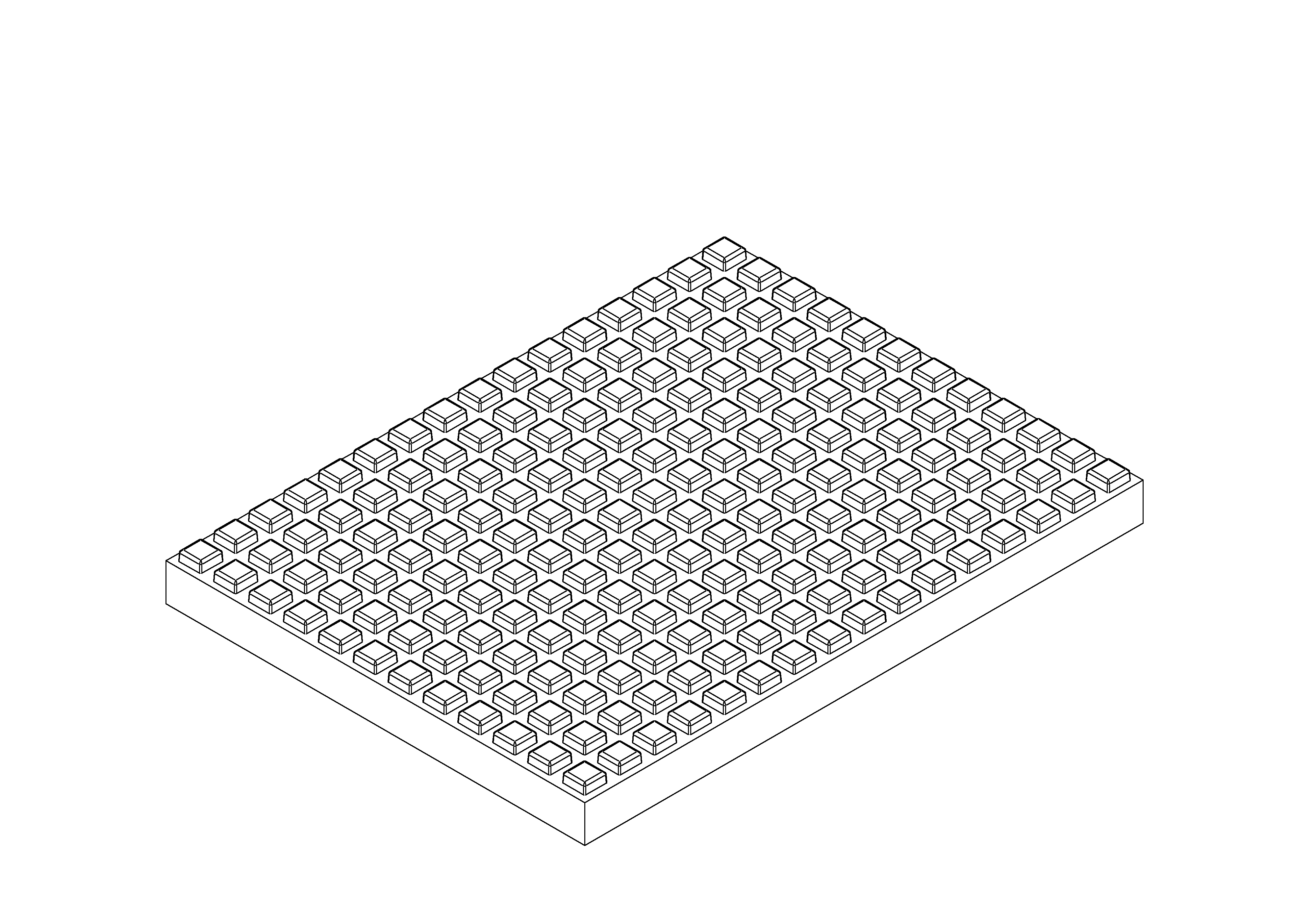

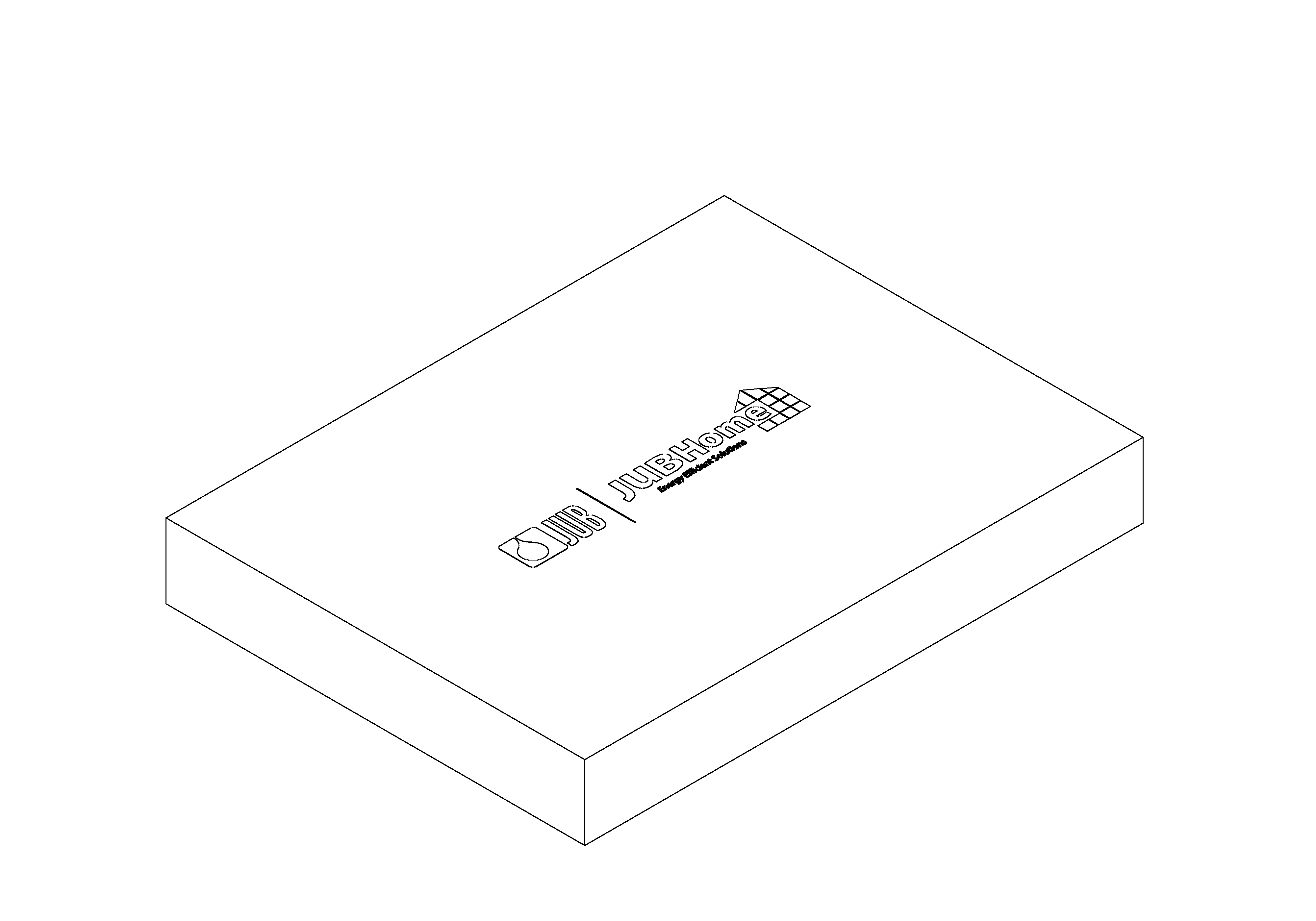

BASE-BOTTOM

BASE-TOP

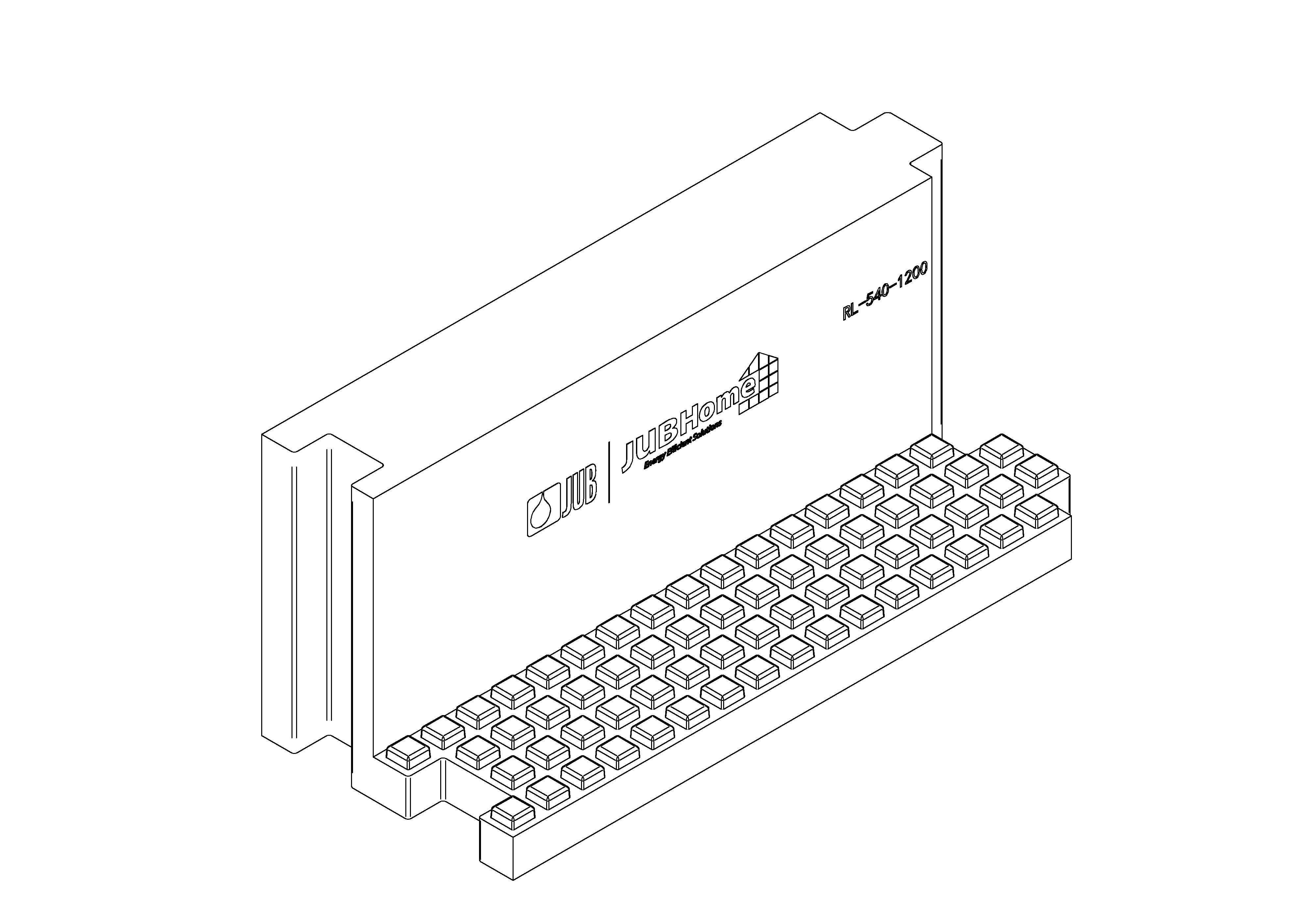

BASE-EDGE

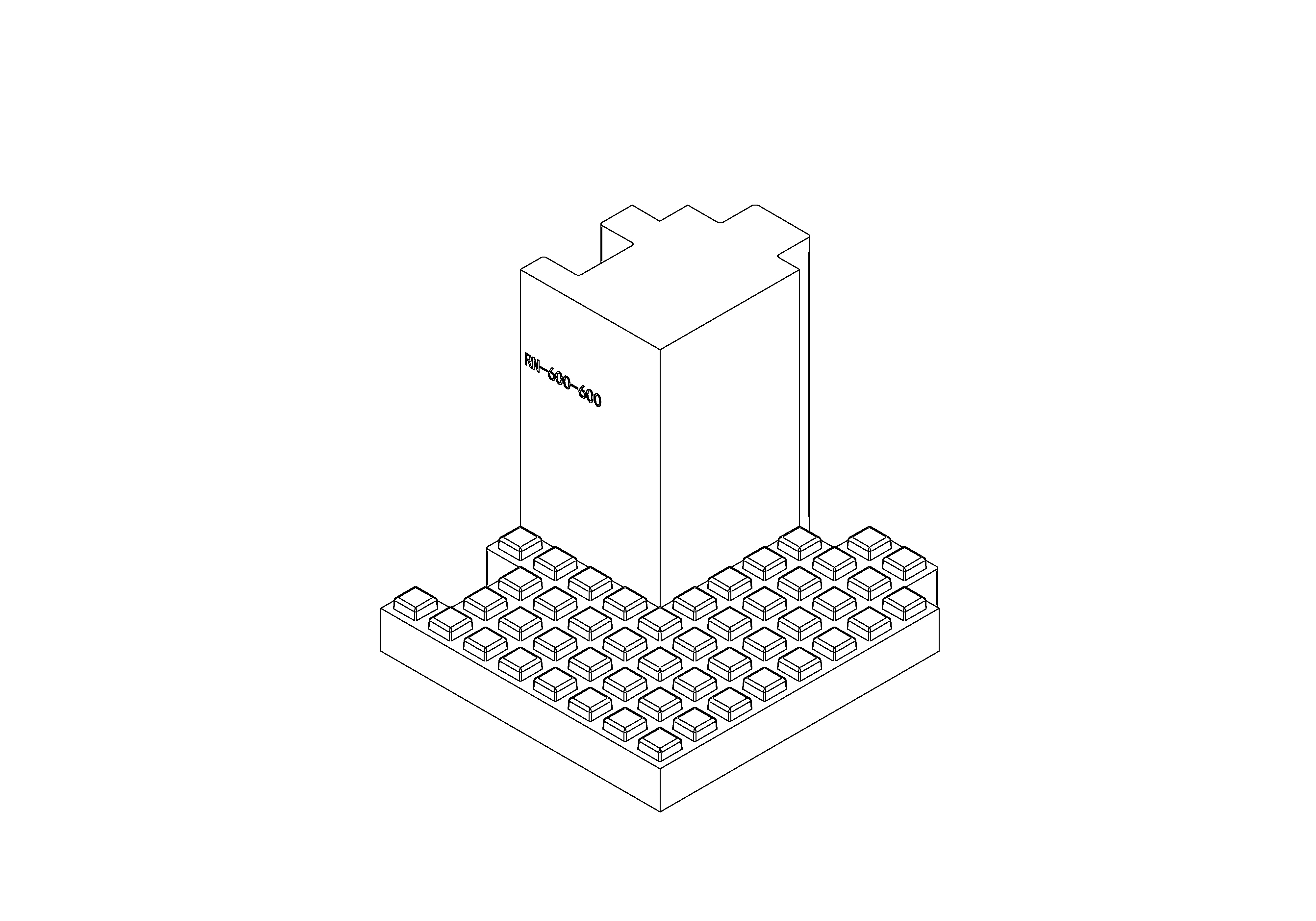

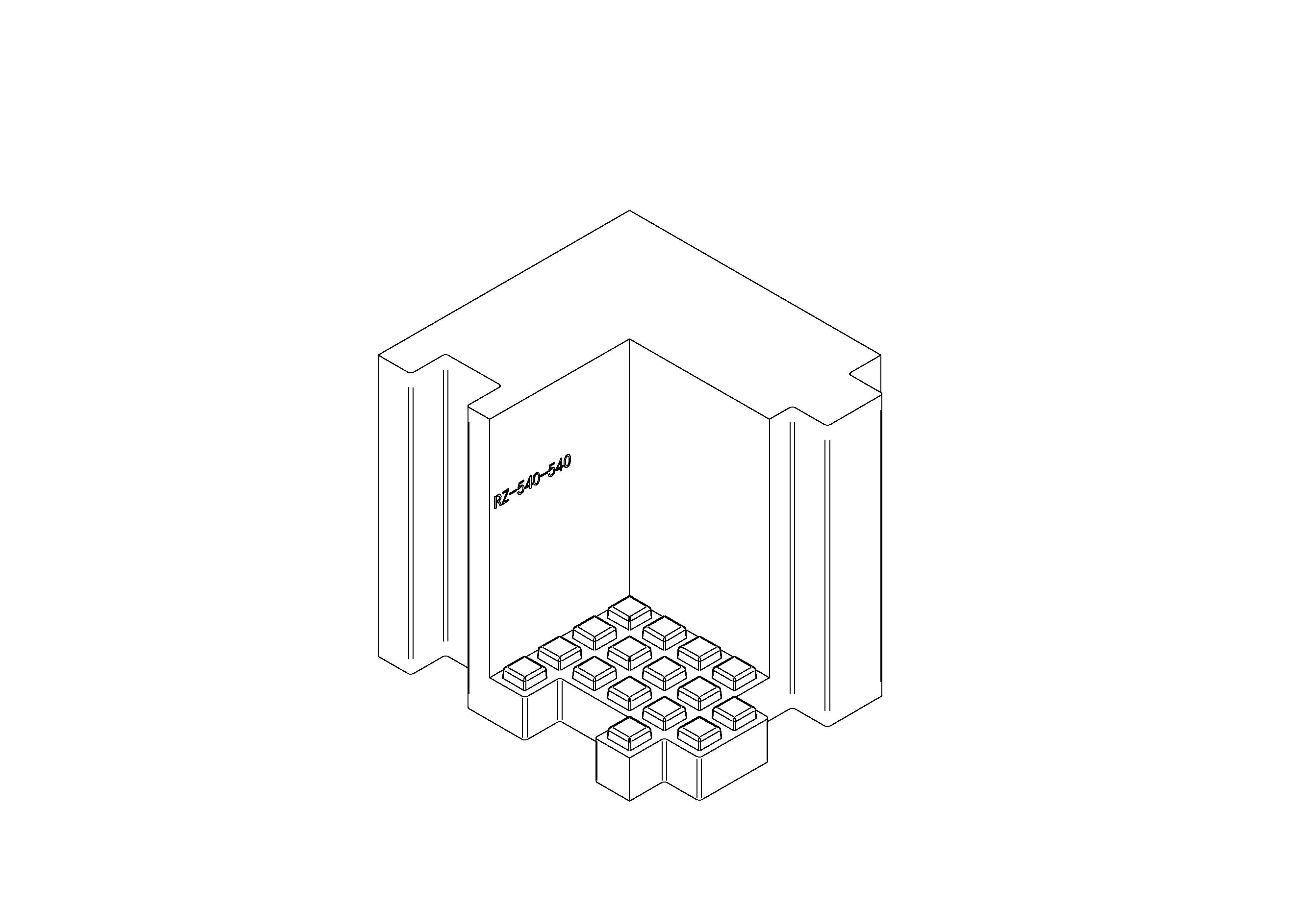

BASE-CORNER_OUT

BASE-CORNER_IN

JUBHome BASE za različne konstrukcijske sisteme

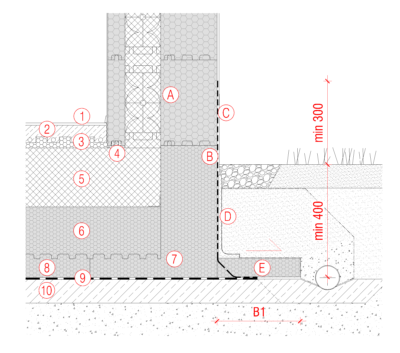

1. JUBHome WALL sistem toplotno izolativnih armiranobetonskih sten

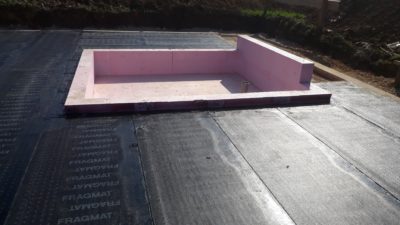

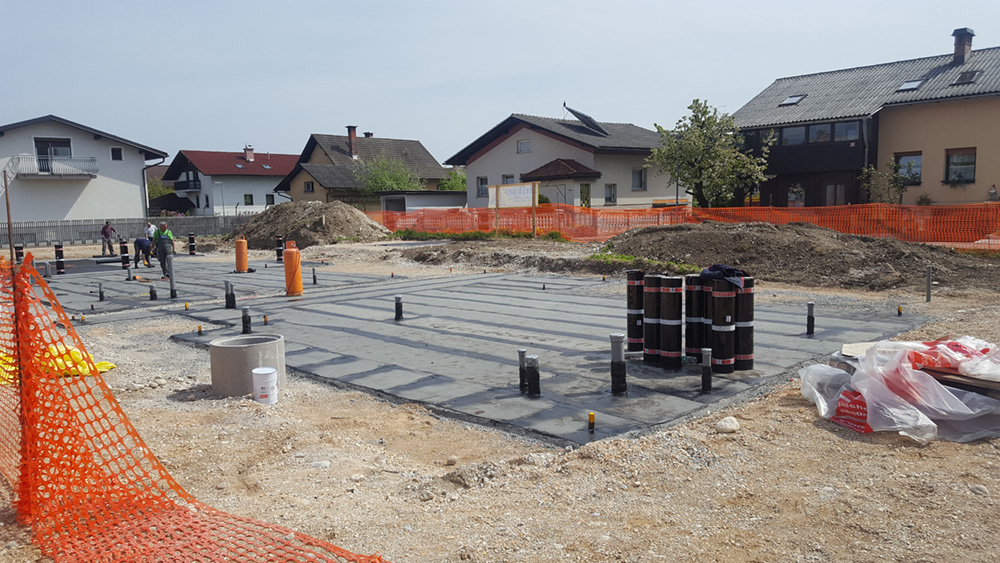

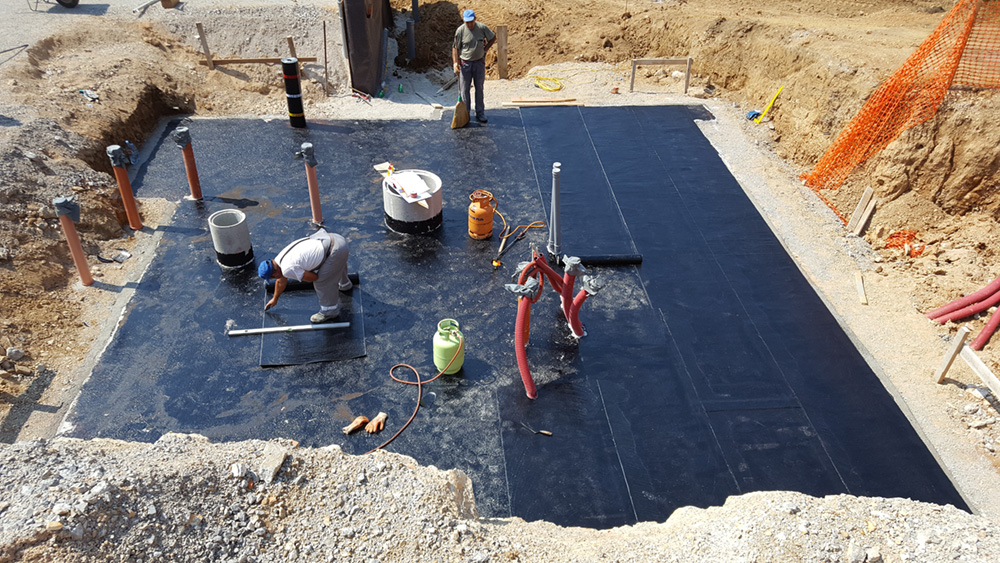

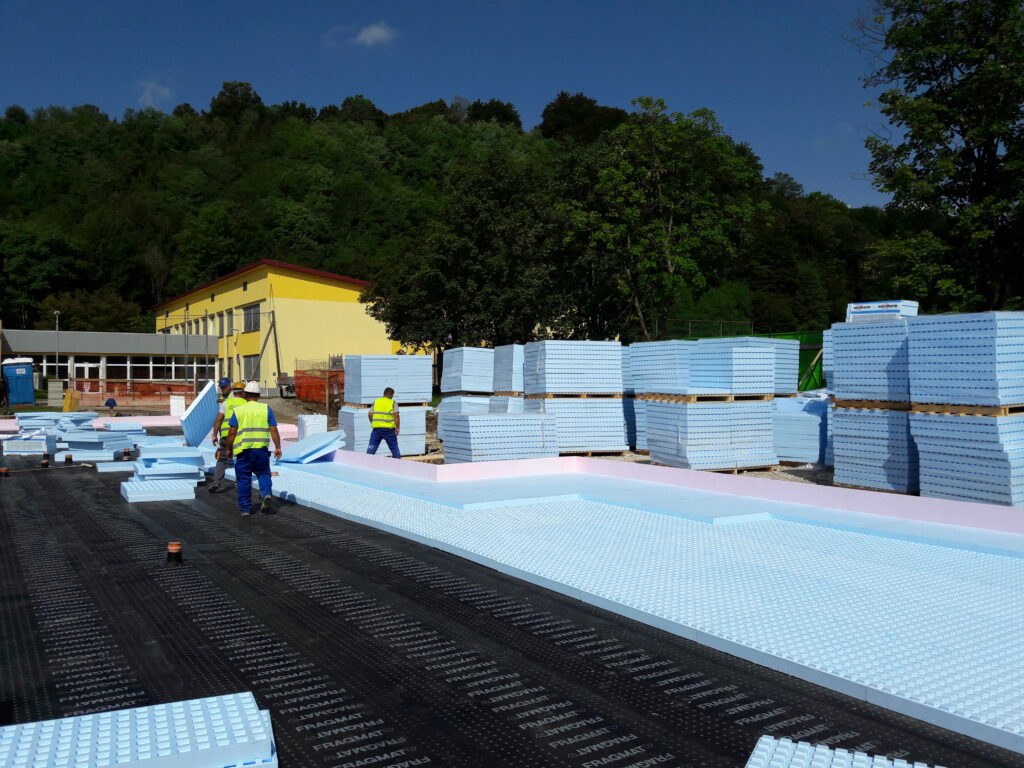

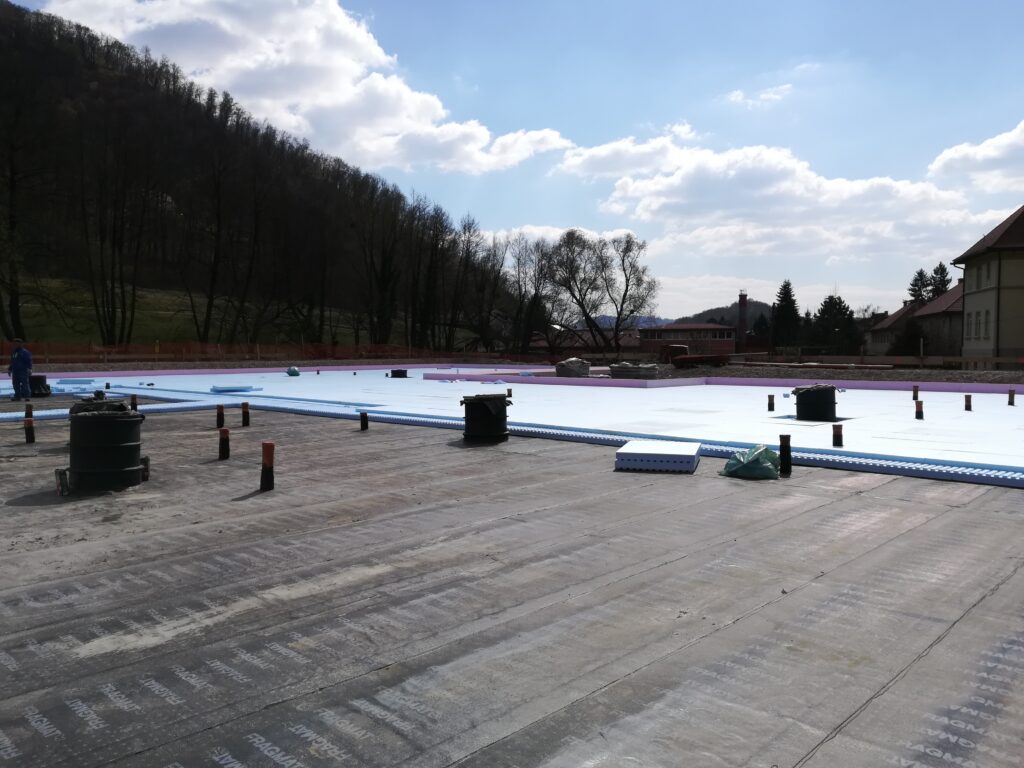

Robni element toplotne izolacije temeljne plošče JUBHOME BASE preide brez toplotnega mostu neposredno v fasadni del stenskega elementa JUBHome WALL ter tako zagotavlja zvezni toplotnoizolacijski ovoj. Talna hidroizolacija je iz varjenih bitumenskih trakov in je spojena z varjeno ali samolepilno vertikalno izolacijo podzidka.

PLASTOMERNA BITUMENSKA HIDROIZOLACIJA 0,4 cm
ZATEZNA CEVNA OBJEMKA
MEHKA IZOLACIJA (STEKLENA VOLNA)
JUBHome BASE SPODNJI TALNI ELEMENT 8 cm
JUBHome BASE ZGORNJI TALNI ELEMENT 8, 16 ali 22 cm
AB TEMELJNA PLOŠČA debeline do 30 cm

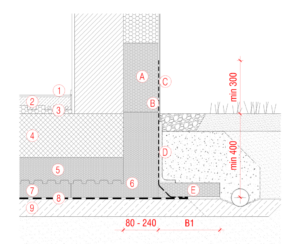

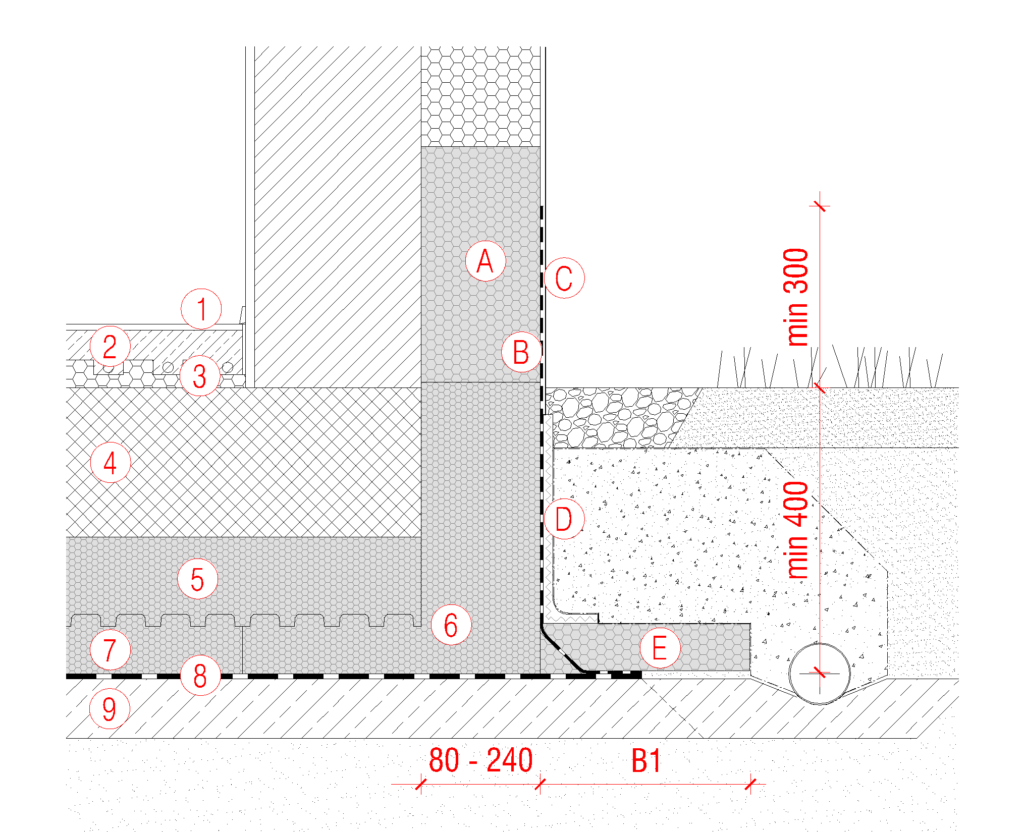

2. OPEČNA GRADNJA

Ravnina zidane stene se poravna s čelom talne plošče JUBHOME BASE, debelina robnega elementa pa se prilagodi predvideni debelini toplotne izolacije fasade. Hidroizolacija in toplotna izolacija zemljine se izvede enako kot pri JUBHome WALL nadgradnji.

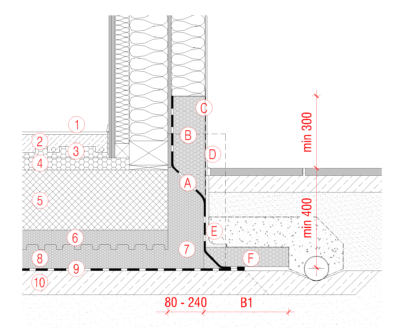

3. MONTAŽNA NIZKOENERGIJSKA GRADNJA

Robni element JUBHome BASE se geometrijsko prilagodi vertikalni ravnini hidroizolacije podzidka lesenih montažnih stenskih elementov tako, da zagotavlja neprekinjen ovoj s talno hidroizolacijo. Zaradi zagotavljanja blagih prehodov hidroizolacije se robni element oblikuje v nagibih. Prostor med vertikalno hidroizolacijo podzidka in fasadno ravnino se zapolni z JUBIZOL EPS F STRONG S0 Premium ploščami. Vertikalna hidroizolacija se izvede s samolepilno ali varjeno bitumensko hidroizolacijo.

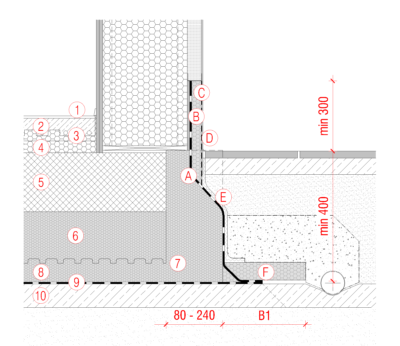

4. MONTAŽNA PASIVNA GRADNJA

Nosilna konstrukcija montažne stene je delno zamaknjena glede na čelo talne plošče. Tudi v tem primeru se robni element JUBHome BASE v celoti prilagodi potrebnim ravninam za zagotavljanje zveznosti hidro in toplotnih izolacij.

JUBHome BASE za različne konstrukcijske sisteme

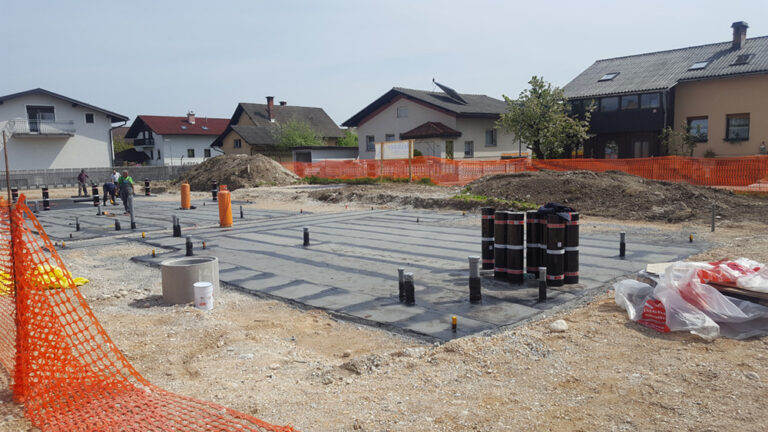

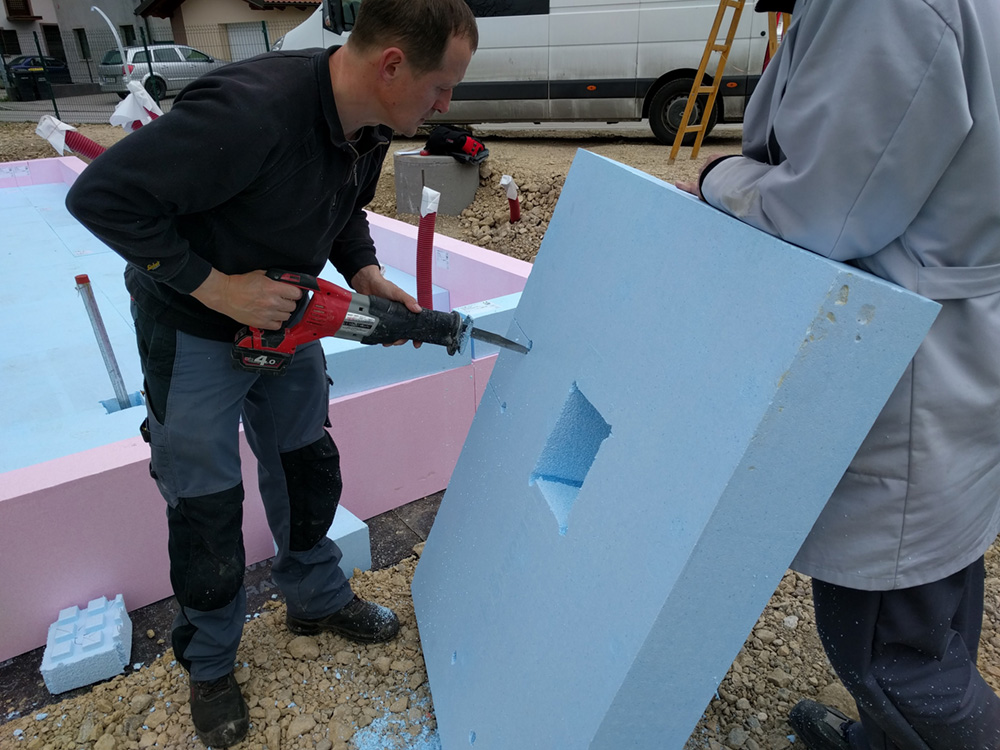

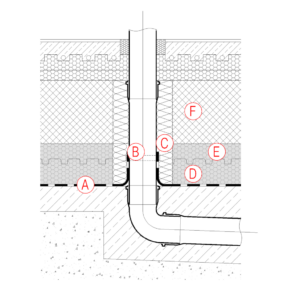

Pri izvedbi instalacijskih prebojev skozi ovoj stavbe moramo zagotoviti popolno zrakotesnost, vodotesnost ter toplotno izolativnost. S pasom mehke toplotne izolacije med cevjo in AB ploščo omogočimo varen horizontalni premik v primeru zelo velikih horizontalnih (npr. potresnih) obremenitev.

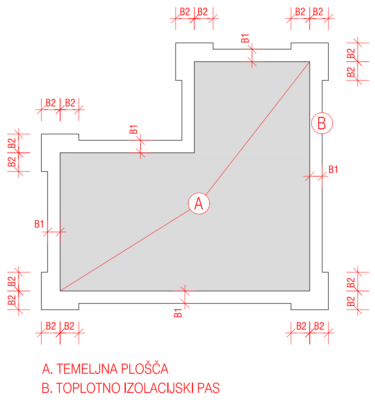

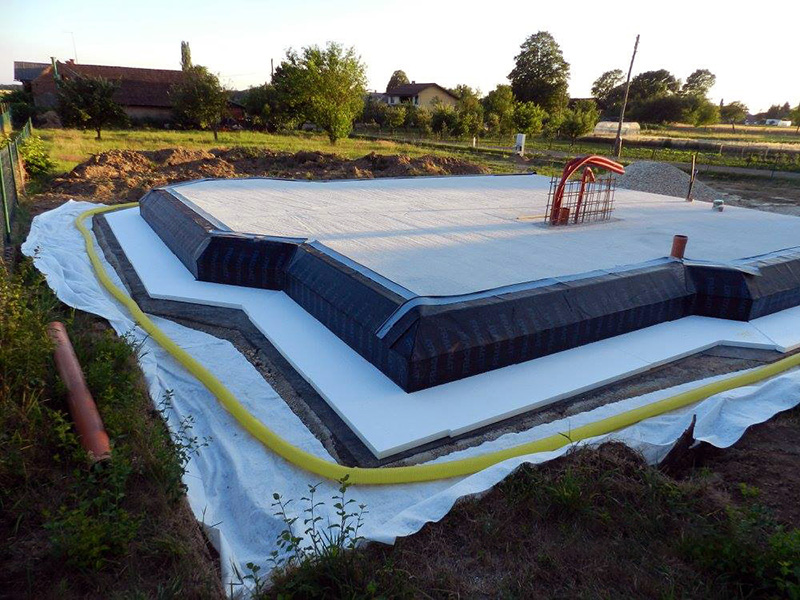

Toplotna izolacija zemljine

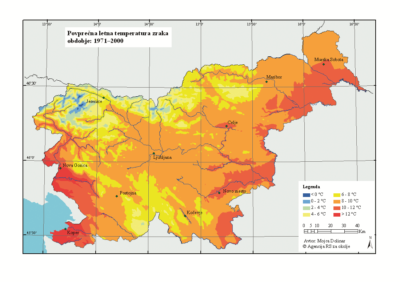

Po obodu toplotno izoliranih temeljnih plošč je zaradi temeljenja v coni zmrzovanja potrebno izvesti toplotno izolacijo zemljine. Ta preprečuje pojav ledenih leč in s tem poškodb hidroizolacije, ter izpiranje finih delcev v obdobju tajanja. Izolacijo se izvede pasovno s prosto položenimi ploščami JUBIZOL EPS F Strong Premium S0 v navedeni širini in debelini, odvisno od povprečne letne temperature zraka na lokaciji.
